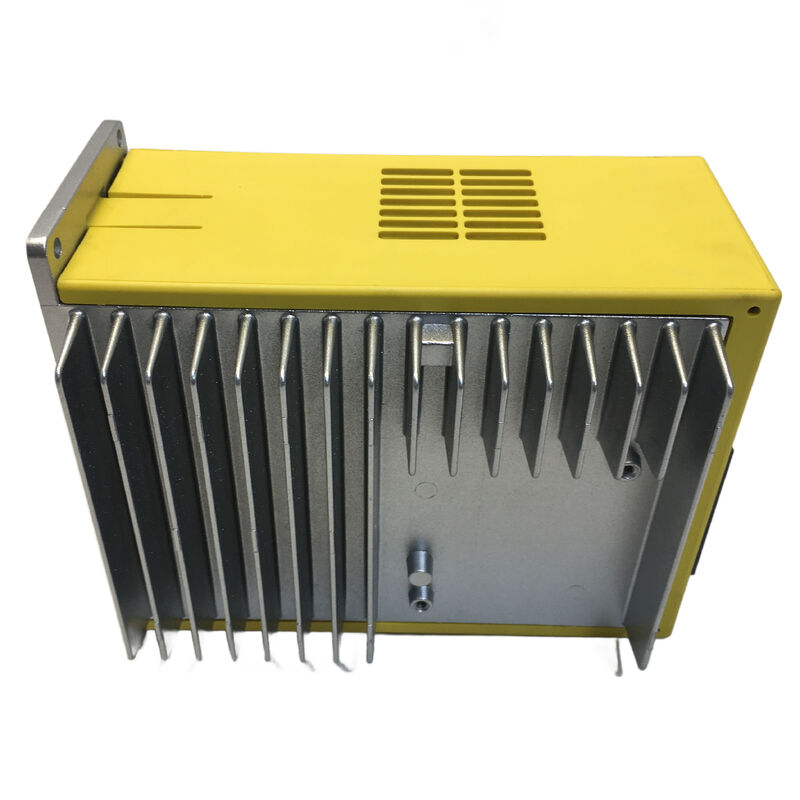

FANUC A06B-6093-H172 AC 서보 앰프 유닛 — 제품 설명

하나의 부품 번호, 두 개의 OCR 함정 — 그리고 검색 시 왜 중요한가

검색 시 혼란을 야기하는 대부분의 FANUC 드라이브 부품 번호는 단일 문자 치환 때문입니다. 즉, 숫자 0이 문자 O로 표시되는 것입니다. A06B-6093-H172는 다릅니다. 단일 부품 번호에 두 가지의 명확한 OCR 오독 문제가 있습니다.

첫 번째는 익숙한 것입니다. 스캐너나 저해상도 카메라가 0을 문자 O로 읽을 때 "A06B"는 "AO6B"가 되고 "6093"은 "6O93"이 됩니다. 검색 엔진이 실제 쿼리에서 두 문자열을 모두 접하기 때문에 이 사이트의 모든 제품 목록 URL은 해당 규칙을 반영합니다.

두 번째는 이 모델의 접미사에 특화되어 있으며 덜 논의되는 문제입니다. "H172" 접미사는 숫자 1로 시작합니다. FANUC의 라벨 글꼴과 많은 인쇄된 문서 글꼴에서 대문자 I와 거의 구별되지 않는 문자입니다. 결과적으로 "H172" 대신 "HI72"가 되며, 이는 이 페이지의 URL에 나타나는 변형 문자열과 정확히 일치합니다: AO6B-6O93-HI72. 해당 문자열로 검색하여 여기에 도달했다면 찾고 있는 유닛이 확인되었습니다. 즉, 숫자 1로 시작하는 완전 숫자 접미사를 가진 A06B-6093-H172이며, 문자 I가 아닙니다.

이 이중 혼란 패턴은 문서를 확인하거나, 구매 주문을 하거나, 기계 라벨을 검증하기 전에 이해할 가치가 있습니다. 두 가지 유형의 치환이 동일한 서류에 나타날 수 있으며(때로는 동일한 라벨의 다른 위치에), 각각은 독립적으로 조달 검색을 잘못된 방향으로 보낼 수 있습니다.

A06B-6093-H172는 FANUC Corporation에서 일본에서 제조한 단일 축 AC 서보 앰프이며, CE 인증을 받았고, 신품 및 테스트 완료된 중고품으로 제공됩니다. MOQ: 1개.

A06B-6093 제품군 진입: 6096과는 다른 세대

이전에 FANUC 6096 시리즈 부품을 구매한 구매자는 A06B-6093이 다른 제품군임을 즉시 알아차릴 것입니다. 두 시리즈는 이 시대의 CNC 장비에 대한 FANUC의 일반적인 설계 철학을 공유하지만, 동일한 세대가 아니며 의미 있는 방식으로 상호 교환할 수 없습니다.

A06B-6093 시리즈는 FANUC가 동시대의 CNC 컨트롤러 시스템을 위해 개발한 컴팩트 서보 앰프 제품군입니다. 크기와 물리적 풋프린트 측면에서 6093 시리즈 유닛은 6096 시리즈 모듈보다 눈에 띄게 컴팩트합니다. 특히 기계의 전체 치수에 의해 드라이브 캐비닛 공간이 제약되는 소형 공작 기계에서 더 좁은 캐비닛 구성에 맞도록 설계되었습니다. 6093 시리즈 앰프와 CNC 컨트롤러 간의 인터페이스는 이 시대의 FANUC 시스템에서 일반적인 아날로그 서보 명령 프로토콜을 따릅니다. 즉, 컨트롤러는 아날로그 속도 명령 신호를 출력하고 서보 앰프는 전류 루프를 독립적으로 닫습니다.

이 비교에서 중요한 점은 A06B-6093 시리즈 드라이브가 장착된 기계는 A06B-6093 교체품이 필요하다는 것입니다. 6096 시리즈는 컨트롤러 호환성이 겹치지만, 다른 물리적 장착, 다른 커넥터 구성 및 다른 내부 드라이브 아키텍처를 사용합니다. 서로 대체할 수 없습니다.

H172 접미사 해독

A06B-6093 시리즈 앰프의 접미사 구조는 FANUC의 확립된 규칙을 따르며, H 뒤의 숫자는 축 수와 전류 등급 정보를 나타냅니다.

"1" — 선행 숫자는 이것이 단일 축 유닛임을 확인합니다. 물리적 모듈당 하나의 서보 축이 제어됩니다. 6096 시리즈의 듀얼 축 및 3축 모듈과 달리 이 모듈은 정확히 하나의 서보 모터를 하나의 출력 전원 단자 세트에서 구동합니다. 6093 시리즈 드라이브로 제어되는 3축 기계는 하나의 다축 모듈 대신 3개의 별도 단일 축 모듈을 사용합니다.

"72" — 후행 숫자는 이 특정 변형의 전류 출력 등급을 식별합니다. "72" 등급은 이 모듈을 6093 제품군 내의 정의된 전류 범위에 배치합니다. 이 앰프에 연결된 모터는 기계 제작자가 이 전류 등급에 맞춰 사양을 정하고 일치시켰습니다. 설치 전에 교체 모듈이 이 접미사와 정확히 일치하는지 확인하는 것이 필요합니다.

문서에서 "I 대 1"의 모호성에 관하여: 인쇄물, 서비스 기록, 구매 주문 또는 온라인 검색 결과에서 "HI72"를 접하는 곳마다 "H172"와 동일하게 취급하십시오. 문자는 항상 숫자 1입니다. 문자 I는 FANUC 서보 앰프 접미사 코드에 절대 나타나지 않습니다. 주문하거나 구매 주문을 할 때는 항상 숫자 1로 시작하는 A06B-6093-H172를 사용하십시오.

사양

6093 시리즈 단일 축 드라이브를 사용하는 기계

A06B-6093-H172의 컴팩트한 폼팩터와 단일 축 아키텍처는 특정 범주의 공작 기계를 나타냅니다. 이 맥락을 이해하면 유지보수 팀이 교체품에 시간과 배송 비용을 투자하기 전에 올바른 부품을 식별했는지 확인할 수 있습니다.

컴팩트 수직 머시닝 센터 및 니들 밀. 1980년대 후반 및 1990년대 초반의 소형 머시닝 센터 — 특히 캐비닛 깊이가 기계 컬럼 프로파일에 의해 제약되었던 기계 — 는 더 큰 다축 모듈 스택 대신 컴팩트 단일 축 드라이브 모듈을 자주 사용했습니다. 각 축은 컴팩트 캐비닛에 별도의 드라이브를 가지고 있었으며, 기계 컬럼 뒤나 옆에 장착되었습니다.

소형 CNC 선반 센터. 제한된 캐비닛 공간을 가진 2축 CNC 선반은 종종 X축 및 Z축에 6093 시리즈 드라이브를 사용했으며, 각 축은 별도의 단일 축 모듈에 의해 독립적으로 관리되었습니다. 한 축에 서보 알람이 발생하면 다른 축은 정상적으로 작동합니다. 이는 단일 축 아키텍처를 확인하는 진단 지표이기도 합니다.

전용 특수 목적 CNC 기계. 이 시대의 드릴링 유닛, 태핑 센터 및 단일 목적 자동화 스테이션은 때때로 6093 시리즈 앰프를 통해 하나 또는 두 개의 축을 구동했습니다. 특히 기계 제작자가 더 큰 6096 시리즈 형식의 모듈식 통합보다 컴팩트함을 위해 드라이브를 선택한 구성에서 그랬습니다.

이러한 모든 구성에서 H172 고장은 제어하는 단일 축의 기능 완전 상실로 나타납니다. CNC 디스플레이의 알람 코드 — 속도 편차 알람, 전류 알람 또는 드라이브 준비 안 됨 신호 — 는 해당 특정 축을 참조하며, 인코더 케이블과 모터 리드가 정상임을 확인한 후 조사해야 할 첫 번째 하드웨어 구성 요소는 H172 모듈입니다.

6093 시리즈의 소싱 현실

A06B-6093 시리즈는 중고 시장에서 특정 위치를 차지합니다. 이것들은 정말 오래된 부품입니다. 6093 시리즈 드라이브가 장착된 기계는 대부분 30년 이상 서비스되었습니다. 2000년대와 2010년대에 시설이 시리즈 0 및 시리즈 10/11/12 컨트롤러에서 업그레이드되면서 더 많은 수량이 제공된 6096 시리즈 유닛과 달리, 6093 시리즈는 좀 더 일찍 그리고 전반적으로 더 적은 수량으로 중고 시장에 진입했습니다.

이는 가용성이 다른 FANUC 레거시 시리즈보다 변동성이 크고 예측하기 어렵다는 것을 의미합니다. H172와 같은 특정 전류 등급 변형은 항상 동시에 재고가 있는 것은 아니며, 나타날 때도 대규모 잉여 재고 방출보다는 기계 폐기 및 재장비 프로젝트에서 주로 나옵니다. 6093 시리즈 드라이브를 사용하는 여러 대의 기계를 운영하는 시설의 경우, 더 일반적으로 거래되는 변형보다 확인된 재고 예비품을 유지하는 것이 더 중요합니다. "부품이 사용 가능하다"와 "다른 사람이 이미 구매했다" 사이의 간격이 짧을 수 있습니다.

H172 중고품을 예비 또는 즉시 사용을 위해 평가할 때, 단순히 벤치 구성에서 전원을 켜는 것보다 시뮬레이션된 부하 하에서 테스트되었는지 구체적으로 문의하십시오. 모터가 연결되지 않은 상태에서 올바르게 초기화되는 모듈이라도 실제 축 부하 조건에서만 나타나는 출력단 문제가 있을 수 있습니다.

상태, 보증 및 반품

신품 / 오리지널 유닛 — 미설치 공장 재고. 12개월 보증으로 보장됩니다. 서보 신뢰성이 처리량에 직접적인 영향을 미치는 활성 생산 중인 기계의 경우, 신품 재고는 이전 작동 이력에 대한 불확실성을 제거합니다.

테스트 완료된 중고 유닛 — 폐기된 기계에서 회수, 청소 및 기능 테스트 하에 검증됨. 3개월 보증으로 보장됩니다. 이 시리즈를 사용하는 기계의 연령을 고려할 때, 적절한 장비에서 잘 테스트된 중고 유닛은 실용적이고 비용 효율적인 유지보수 솔루션을 제공할 수 있습니다.

도착 당일 또는 다음 영업일에 물리적 손상, 설명 불일치 또는 불완전한 배송을 보고하십시오. 수령 후 4일 이내에 기능 불량으로 판명된 유닛은 반품 대상이 됩니다. 보증은 잘못된 설치, 드라이브가 흡수한 모터 측 결함 에너지 또는 배송 후 변경된 매개변수로 인한 손상에는 적용되지 않습니다. 잘못된 품목 구매 또는 단순 변심의 경우 반품이 허용되지 않습니다. 주문하기 전에 항상 고장난 유닛의 물리적 라벨에서 부품 번호를 확인하십시오.

배송 및 결제

발송: 결제 확인 후 2~4영업일, 광저우 창고.

운송업체: DHL 및 FedEx를 통한 전 세계 배송. 광저우 창고에서 현장 픽업 가능 (사전 예약 필요).

합산 주문: 여러 부품 — 추가 단일 축 드라이브 모듈, 컨트롤러 보드 또는 케이블 — 을 하나의 배송으로 함께 발송할 수 있습니다. 결제 전에 합산 배송을 위해 팀에 문의하십시오.

결제: 모든 주문 금액에 대해 T/T 은행 송금. 500 USD 이하 주문의 경우 PayPal 및 Western Union 허용.

수입 관세: 모든 목적지 국가의 세관 관세, 세금 및 수입 수수료는 구매자 책임입니다. DHL/FedEx 적용 범위가 제한적인 지역의 구매자는 주문 전에 물류 옵션을 확인해야 합니다.

자주 묻는 질문

Q1: 제 기계 드라이브 라벨의 부품 번호가 "H1 72"로 표시되어 있는데, 이것이 A06B-6093-H172와 같은 것인가요, 아니면 다른 변형인가요?

인쇄되거나 손으로 쓴 기록에서 "H1"과 "72" 사이에 공백이 있는 것은 거의 확실히 동일한 A06B-6093-H172를 나타냅니다. 라벨 인쇄 오류, 문서 서식 및 수동 전사로 인해 실제 부품 번호의 일부가 아닌 공백이 종종 발생합니다. 권위 있는 출처는 실제 드라이브 모듈 자체의 라벨이며, 의도적인 공백 없이 전체 접미사를 표시합니다. 고장난 유닛의 라벨에 "H172"가 연속 문자열로 표시되면 해당 번호를 주문해야 합니다. 라벨 텍스트에 실제 모호성이 있는 경우(예: 라벨이 부분적으로 가려지거나 손상된 경우), FANUC 컨트롤러의 서보 매개변수 데이터를 교차 참조하면 원래 설치된 드라이브 유형을 확인할 수 있습니다. 이 데이터는 매개변수 세트에 드라이브 유형을 인코딩합니다.

Q2: 제 기계에는 4개의 제어 축이 있고 현재 4개의 별도 A06B-6093 단일 축 모듈을 사용하고 있습니다. 캐비닛 복잡성을 줄이기 위해 더 적은 수의 다축 모듈로 모두 교체할 수 있습니까?

기술적으로 FANUC는 다양한 시리즈에서 다축 모듈 형식을 제공했지만, 기계가 제작된 것과 완전히 다른 폼팩터 및 내부 아키텍처의 모듈을 대체하는 것은 유지보수 교체가 아닌 상당한 수정입니다. 배선, 장착 하드웨어, 매개변수 데이터 및 잠재적으로 피드백 신호 라우팅 변경이 필요합니다. 이는 FANUC 애플리케이션 엔지니어링 참여와 기계 재테스트가 필요한 종류의 프로젝트이며, 예정된 다운타임 중 캐비닛 교체가 아닙니다. 생산적으로 작동 중인 기계이고 단순히 고장난 드라이브를 교체하는 것이 목표인 경우, 일치하는 단일 축 H172를 찾는 것이 올바른 경로입니다. 다축 통합 문제는 기계가 더 광범위한 재정비를 앞두고 있다면 탐색할 가치가 있지만, 이는 별도의 프로젝트입니다.

Q3: 공급업체 카탈로그에서 "AO6B-6O93-HI72"를 찾았습니다. 이것이 실제로 A06B-6093-H172와 같은 부품인가요, 아니면 다른 유닛일 수 있나요?

같은 유닛입니다. "AO6B-6O93-HI72" 문자열에는 실제 부품 번호 A06B-6093-H172에서 세 가지 OCR에서 파생된 문자 치환이 포함되어 있습니다. "AO6B"의 첫 번째 "O"는 숫자 0이고, "6O93"의 두 번째 "O"도 숫자 0이며, "HI72"의 "I"는 숫자 1입니다. 세 가지 치환 모두 FANUC 라벨 글꼴의 일관된 OCR 오류입니다. 올바른 숫자 형식과 OCR에서 파생된 형식 모두에서 재고를 나열하는 공급업체는 단순히 두 검색 경로를 통해 부품을 찾을 수 있도록 하는 것입니다. 이는 하나의 물리적 제품을 나타냅니다. 자체 구매 문서를 작성할 때는 모든 숫자로 된 문자 A06B-6093-H172를 사용하십시오.

Q4: 제 기계는 원래 FANUC 시리즈 6 컨트롤러로 시운전되었습니다. 드라이브는 A06B-6093-H172 유닛입니다. 컨트롤러를 더 현대적인 FANUC 시스템으로 업그레이드하면 기존 6093 시리즈 드라이브를 유지할 수 있습니까?

일반적으로 아니요 — 상당한 인터페이스 수정 없이는 불가능합니다. A06B-6093 시리즈는 아날로그 속도 명령 인터페이스에서 작동합니다. 즉, CNC 컨트롤러는 아날로그 신호(일반적으로 ±10V)를 출력하고 드라이브는 이를 속도 참조로 해석합니다. 최신 FANUC CNC 시스템 — 시리즈 16/18/21 세대 이후 — 는 주로 서보 통신을 위해 FSSB(FANUC Serial Servo Bus)를 사용했습니다. 이는 6093 시리즈 드라이브의 아날로그 명령 아키텍처와 근본적으로 호환되지 않는 디지털 직렬 인터페이스입니다. 6093 시리즈 드라이브가 장착된 기계의 컨트롤러 업그레이드는 거의 항상 호환되는 디지털 인터페이스 드라이브 시리즈로의 동시 드라이브 교체를 필요로 합니다. CNC 컨트롤러를 업그레이드하면서 6093 시리즈 하드웨어를 유지하려고 시도하는 것은 기술적으로 복잡하고 비용이 많이 드는 아날로그 인터페이스 어댑터 하드웨어를 필요로 합니다. 대부분의 경우, 인터페이스 격차를 해소하려고 시도하는 것보다 깔끔한 드라이브 및 컨트롤러 업그레이드가 더 실용적입니다.

Q5: A06B-6093-H172가 수명이 다해감에 따라 나타나는 일반적인 고장 징후는 무엇이며, 모니터링할 수 있는 조기 경고 동작이 있습니까?

노후화된 6093 시리즈 드라이브는 일부 사전 행동 변화 없이 드물게 고장납니다. 그러나 경고 신호는 처음에는 다른 원인으로 돌릴 수 있을 만큼 미묘할 수 있습니다. 가장 일반적인 초기 지표는 축 위치 반복성이 점진적으로 저하되는 것입니다. 즉, 축은 대부분의 경우 허용 오차 내에서 명령된 위치로 돌아오지만, 품질 검사 데이터에 간헐적인 이상 오류가 나타나기 시작합니다. 두 번째 조기 경고는 열 부하 주기 동안 서보 알람 빈도가 증가하는 것입니다. 드라이브는 시프트의 시원한 부분에서는 오류 없이 작동하다가, 캐비닛 온도가 상승하는 최고 생산 기간 동안 속도 편차 또는 과전류 알람을 생성한 후 휴식 기간 후에 자체적으로 해제됩니다. 이 열 패턴은 부하 하에서 한계적이지만 시원할 때 회복되는 전력단 부품의 특징입니다. 세 번째 지표는 감속 중 축 모터에서 발생하는 소음 증가이며, 이는 기계적 베어링 문제보다는 드라이브 출력단에서 발생하는 불규칙한 전류 전달을 반영할 수 있습니다. 이러한 패턴 중 하나라도 존재하고 몇 주 또는 몇 달에 걸쳐 악화된다면, 조기 경고 신호가 이미 보이는 경우 하드 고장이 발생하기 전에 소싱 프로세스를 시작하는 것이 강력히 권장됩니다. H172는 조기 경고 신호가 이미 보이는 경우 반응적인 고장 수리 접근 방식에 이점이 없는 부품입니다.

컴팩트 드라이브. 올바른 시리즈. 확인된 부품 번호.
