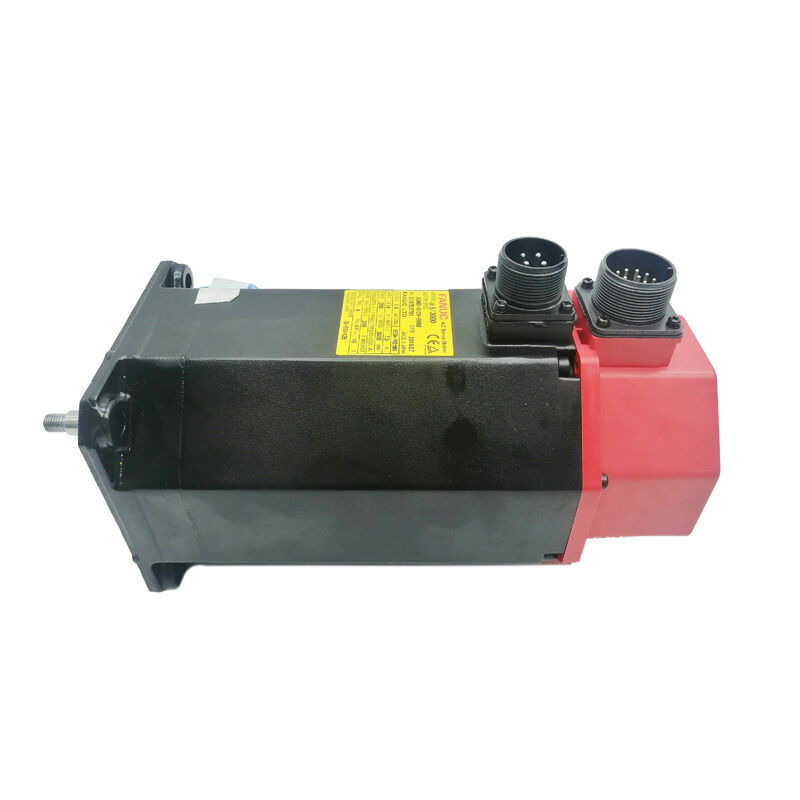

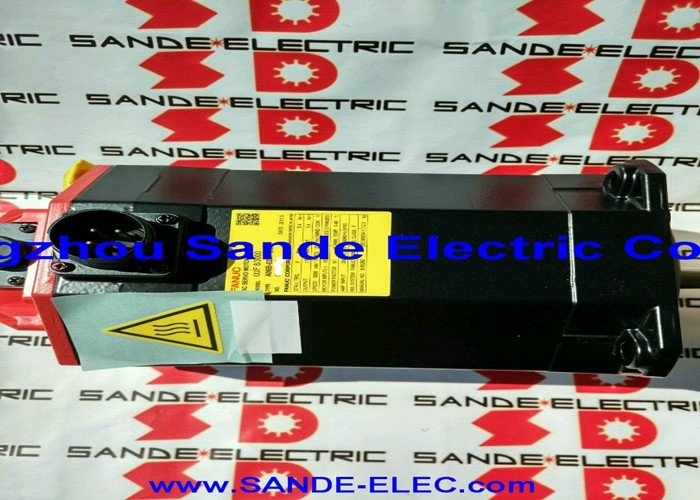

A06B-0153-B077 Fanuc AC 서보 모터 A06B0153B077 AO6B-OI53-BO77

Fanuc A06B-0153-B077 | ALPHA 시리즈 AC 서보 모터 A30/3000 — 4.8kW, 직선 샤프트, I64 엔코더

부품 번호: A06B-0153-B077

시리즈: ALPHA AC 서보 모터

모델: A30 / 3000

상태: 제조사 단종 — 리퍼비시 및 잉여 재고 이용 가능

상태: 리퍼비시 / 교환 / 잉여

개요

Fanuc A06B-0153-B077은중부하용 ALPHA 시리즈 AC 서보 모터로, 모델은 A30/3000이며, CNC 서보 시장에서 더 자주 보이는 컴팩트한 AC12 및 AC22 모터와는 상당히 다른 등급에 속합니다.출력 4.8kW, 스톨 토크 30Nm, 3상 168V(200Hz), 연속 전류 17A를 자랑하는 이 모터는 중대형 CNC 공작 기계의 대형 축 구동용으로 설계되었습니다. 상당한 기계적 질량을 움직이고 공격적인 절삭력을 견디며, 소형 모터로는 유지할 수 없는 부하 조건에서도 위치 정확도를 유지해야 하는 축에 적합합니다.

약 41kg의 무게를 자랑하는 A06B-0153-B077은 서보 모터 기준으로 물리적으로 인상적인 장치입니다.

이 무게는 30Nm의 스톨 토크를 안정적으로 전달하는 데 필요한 구리 권선 질량과 적층 철심 부피의 직접적인 결과입니다.

직선 샤프트와 I64 증분 펄스 코더가 장착되어 있으며, 해당 세대의 Fanuc 장착 머시닝 센터 및 선반 센터에서 표준이었던 커플링 기반 구동 장치 및 증분 축 피드백에 맞춰 구성되었습니다.

Fanuc는 이 모터를 단종했습니다. 이 모터가 장착된 기계는 단종되지 않았으며, 이를 계속 가동하는 시설에서는 서비스 가능한 A06B-0153-B077 장치를 안정적으로 공급받는 것이 생산에 필수적입니다.

주요 사양

매개변수

AC30 명칭은 이 모터의 Fanuc 명목 토크 등급(30Nm 스톨 토크)을 반영하며, 3,000 RPM 속도 등급은 대형 ALPHA AC 프레임 모터의 고속 끝에 위치합니다.

이러한 매개변수들은 AC12 및 AC22 제품군으로는 감당할 수 없는 종류의 축 작업에 적합한 모터를 정의합니다. 대형 선반 센터의 주 스핀들 위치 지정, 갠트리형 머시닝 센터의 중량 Z축 구동, 또는 공작물 테이블, 고정구, 공작물의 결합 질량이 반사 관성을 생성하여 소형 프레임으로는 속도 루프 불안정 또는 지속적인 과전류 없이 관리할 수 없는 기계의 주 축에 사용됩니다.

4.8kW 및 3,000 RPM에서 A30/3000은 윤곽 가공 작업과 절삭되지 않는 사이클 시간을 단축하는 고속 이동에 적합한 작동 속도에서 정격 출력을 생산합니다.

피크 전류 34A(연속 정격 전류의 두 배)는 일반적인 절삭 부하를 처리하기 위해 과도한 구동 모듈을 필요로 하지 않고 중량 축의 빠른 이동에 필요한 가속 토크를 제공합니다.

41kg의 본체 무게는 이 모터의 유지보수 절차에서 고려해야 할 실질적인 현실입니다.

모터 제거 및 재설치는 기계적 지지 장비(정격 하중을 견딜 수 있는 호이스트 또는 트롤리)를 필요로 하며, 커플링 또는 구동 트레인 인터페이스는 모터가 제대로 지지된 상태에서 다시 연결하고 정렬해야 합니다. 계획 없이 한 명의 기술자가 신속하게 교체할 수 있는 모터가 아닙니다.

직선 샤프트 및 구동 트레인 통합

A06B-0153-B077의 평면 직선 샤프트는 커플링 클램핑력을 통해 토크를 전달합니다. 키웨이가 없어 기계적 결합이 추가되지 않습니다. 이 프레임 크기에서 30Nm의 스톨 토크를 전달하는 모터의 경우, 커플링 선택 및 설치 토크 사양은 부하에 적합해야 합니다.

적절한 보어 크기와 정격 토크 용량을 갖춘 정밀 서보 커플링이 필요합니다. 과소 평가된 커플링은 무거운 기계적 부하에서 축 가속 중에 미끄러질 위험이 있으며, 이는 즉각적인 고장 표시 없이 시간이 지남에 따라 누적되는 위치 오류를 발생시킵니다.

직선 평면 샤프트는 유지보수 중 커플링 제거를 단순화합니다. 키가 있는 변형의 경우 허브가 분리되기 전에 키를 추출해야 합니다. 이처럼 무거운 모터는 주기적인 서비스 접근이 필요하므로 현장에서의 단순성은 실질적인 가치가 있습니다.

A06B-0153 제품군 내에는 키가 있는 샤프트 변형(B075 및 B175 접미사는 키웨이를 가짐)이 존재하지만, B077은 평면 샤프트 사양이며 이를 기반으로 제작된 기계는 평면 샤프트 커플링 배열용으로 설계되었습니다.

I64 펄스 코더 — 확립된 증분 피드백

I64는 모터 하우징 후면에 통합된 혁신적인 64,000 펄스/회전 증분 엔코더입니다. ALPHA 서보 증폭기에 위치 및 속도 피드백을 제공하며, CNC는 각 기계 시작 시 호밍 시퀀스를 통해 절대 축 위치를 설정합니다.

최대 속도 3,000 RPM에서 I64는 초당 320만 펄스를 생성합니다. 이는 ALPHA 서보 증폭기가 이 모터 등급에 대해 예상하는 피드백 대역폭입니다.

이 연령 및 무게 등급의 모터에서는 I64 엔코더와 해당 커넥터가 중고 장치를 평가할 때 가장 주의 깊게 검사해야 할 부품입니다.

엔코더 본체는 모터 후면에 장착되어 있으며, 정상 작동 중에 41kg 모터가 구조를 통해 전달하는 기계적 진동에 노출됩니다.

커넥터 무결성과 케이블 출구 상태는 서비스 이력이 긴 중량 모터에서 가장 일반적인 엔코더 관련 고장 모드이며, 일반적으로 고장이 치명적이 되기 전에 드라이브에서 위치 오류 또는 엔코더 경고 코드로 나타납니다.

드라이브 및 제어 호환성

A06B-0153-B077은 A30/3000의 17A 연속/34A 피크 전류 요구 사항에 맞춰진 Fanuc ALPHA 시리즈 서보 증폭기(SVM 모듈)와 호환됩니다. 생산 당시의 Fanuc CNC 제어 플랫폼(시리즈 0, 0i, 15, 16, 18, 21 제어)과 통합됩니다.

축이 작동하기 전에 서보 증폭기에 A30/3000에 대한 모터 유형 코드를 매개변수화해야 합니다. 잘못된 매개변수화는 속도 루프 동작 및 전류 제한에 영향을 미치며, 오류가 단순히 느린 응답이 아닌 손상을 초래하는 과전류를 발생시킵니다.

이 모터 시리즈의 연령과 원래 제작 이후 기계에 적용되었을 수 있는 제어 및 드라이브 업그레이드의 범위를 고려할 때, 교체 모터를 설치하기 전에 기존 서보 증폭기가 A30의 전류 등급에 맞춰져 있는지 확인하는 것이 좋습니다.

이 모터와 함께 사용되는 과소 평가된 증폭기는 축 가속 중에 전류 제한에 도달하고 정상 작동 조건에서 지속적인 드라이브 오류를 발생시킵니다.

단종 상태 및 소싱 현실

Fanuc의 A06B-0153-B077 단종은 모터의 서비스 가능성을 반영하는 것이 아니라 제품 세대 전환을 반영합니다.

ALPHA 시리즈는 결국 Alpha i 및 Beta i 세대로 대체되었지만, 초기 ALPHA 시리즈를 기반으로 제작된 기계 도구는 경제성이 입증된 기계를 계속 가동하는 것이 전체 재장비 비용 및 복잡성보다 우위에 있는 현장 작업장 및 제조 시설에서 계속 생산 서비스되고 있습니다.

이러한 기계의 경우, 실질적인 소싱 옵션은 리퍼비시된 원본, 검증된 잉여 신품 재고 단위, 그리고 ALPHA A30 시리즈에 익숙한 전문 서보 모터 수리 회사를 통한 교환 프로그램입니다.

41kg의 이 모터는 운송 비용이 상당합니다. 소포가 아닌 화물로 분류되므로 소싱 물류 및 수리 대 교체 결정 경제성에 모두 영향을 미칩니다.

리퍼비시된 장치를 평가할 때 무게 자체를 상태의 징후로 착각해서는 안 됩니다.

41kg 모터라도 권선이 열화되거나 베어링이 마모되거나 엔코더가 손상될 수 있지만 손에 쥐었을 때는 단단하게 느껴질 수 있습니다. 문서화된 벤치 테스트 결과(권선 저항, 절연 저항, 엔코더 출력, 무부하 시동)가 중요한 증거이며, 외관이 아닙니다.

FAQ

Q1: A06B-0153-B077과 호환되는 ALPHA 서보 증폭기는 무엇입니까?

A30/3000은 최소 17A 연속 및 34A 피크 출력 전류에 맞춰진 ALPHA 시리즈 SVM 모듈이 필요합니다. 호환되는 드라이브 모듈에는 SVM1-40L 및 올바른 전류 등급의 관련 ALPHA 증폭기가 포함됩니다.

서보 드라이브의 모터 유형 매개변수는 축이 작동하기 전에 A30/3000 사양과 일치하도록 설정해야 합니다. 특히 원래 제작 이후 제어 또는 드라이브 업그레이드가 이루어진 기계의 경우 교체 모터를 주문하기 전에 드라이브 호환성을 확인하십시오.

Q2: A06B-0153-B077이 다른 ALPHA 시리즈 모터에 비해 왜 그렇게 무겁습니까?

A30의 30Nm 스톨 토크는 AC12 또는 AC22 모터가 더 작은 프레임에서 생산하는 것보다 훨씬 더 많은 구리 권선 질량과 적층 철심 부피를 필요로 합니다. 41kg의 무게는 정격 듀티 사이클에서 해당 토크 수준을 안정적으로 전달하는 데 필요한 전자기 설계의 직접적인 물리적 결과입니다.

이 모터 등급에서 동등한 토크를 제공하는 경량 대안은 없습니다. 무게는 설계가 달성하는 전력 밀도에 내재되어 있습니다.

Q3: 모터가 단종되었는데, 리퍼비시된 장치가 생산용으로 신뢰할 수 있습니까?

예, 문서화된 ALPHA 시리즈 수리 능력과 검증 가능한 테스트 절차를 갖춘 업체에서 제공하는 경우에 한합니다. 제대로 리퍼비시된 A30/3000은 베어링 교체, 저항 균형 및 절연 무결성에 대한 권선 테스트, I64 엔코더 평가, 판매 전 완전한 무부하 시동을 거칩니다.

ALPHA A30은 전문 서보 수리 커뮤니티에서 잘 이해되는 모터입니다. 고장 모드, 교체 부품 및 서비스 절차가 문서화되어 있습니다. 시각적 검사만으로는 부족하며 테스트 문서를 요구하십시오.

Q4: A30/3000 제품군 내 B077과 B075 또는 B175 변형 간의 차이점은 무엇입니까?

B077은 평면 직선 샤프트, 키웨이 없음, 브레이크 없음 — 중력 유지 요구 사항이 없는 커플링 기반 구동 장치에 대한 기본 구성입니다. B075는 하위 접미사에 따라 평면 또는 키가 있는 샤프트를 가지며, 브레이크는 없습니다.

B175는 수직 축 또는 중력 부하 응용 프로그램을 위한 통합 홀딩 브레이크를 추가합니다. 모두 A30/3000 전기 사양(4.8kW, 168V, 200Hz, 17A, I64 엔코더)을 공유합니다. 차이점은 샤프트 구성 및 브레이크 상태입니다. 교체 모터를 주문하기 전에 설치된 변형을 확인하십시오.

Q5: 중고 A06B-0153-B077의 중요한 검사 지점은 무엇입니까?

41kg이므로 모터는 검사 중에 기계적 지지가 필요합니다. 샤프트를 확인하는 동안 모터를 지지 없이 잡으려고 하지 마십시오. 샤프트를 손으로 돌려 베어링 거칠기를 느껴보십시오. 이 크기의 모터 전면 베어링은 상당한 레이디얼 하중을 받습니다.

3상 권선 저항을 측정하여 모든 상 간의 균형을 확인하고 접지 절연 저항을 확인하십시오. I64 엔코더 커넥터의 핀 부식 및 케이블 출구의 손상 또는 마모를 검사하십시오. 평면 샤프트 끝의 커플링 접촉 흔적 또는 마모를 확인하십시오.

엔코더 신호 모니터링을 통한 제어된 조건에서의 벤치 시동은 이 모터가 생산 축에 다시 장착되기 전에 올바른 검증 표준입니다.
