FANUC A06B-0143-B077 AC 서보 모터

알파 시리즈 | 2.8kW | 3000 RPM | 산업용 CNC의 요구 사항에 맞춰 제작

생산 라인을 계속 가동시키는 모터

CNC 가동 중단 시간이 손실 수익으로 측정되는 세상에서, 여러분이 선택하는 부품은 대부분의 사람들이 인정하는 것보다 훨씬 중요합니다. FANUC A06B-0143-B077은 마케팅이 아닌, 수천 건의 실제 설치에서 일관되고 검증 가능한 성능을 통해 소형 및 중형 공작 기계에 대한 필수 서보 모터로서의 자리를 확고히 했습니다.

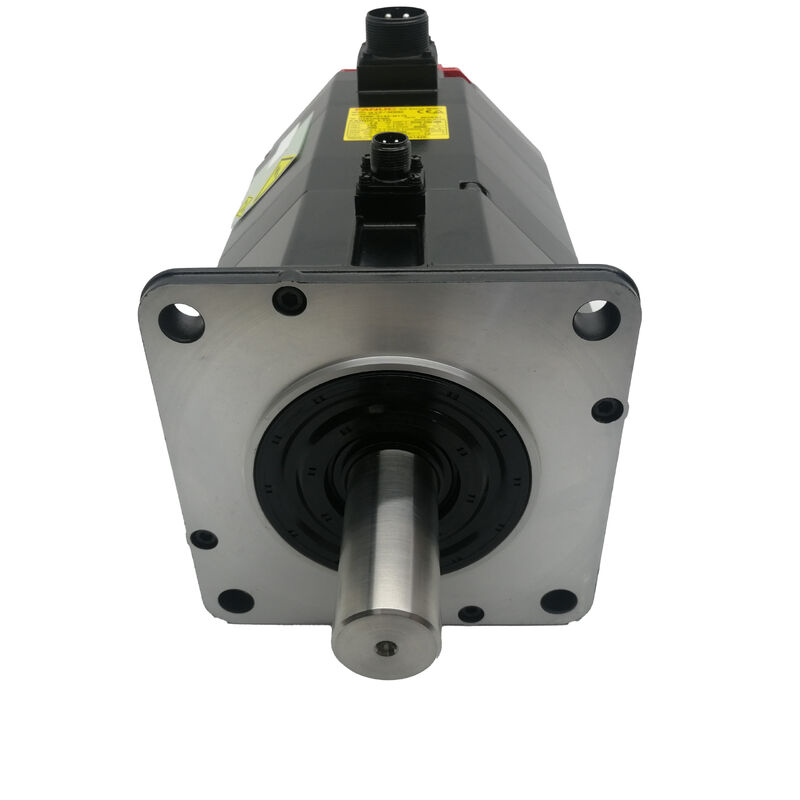

알파 12/3000 제품군의 일부인 이 모터는 2.8kW의 정격 출력을 제공하며, 정지 토크는 12Nm이고, 3상 155V / 200Hz 공급 장치에서 최대 3,000 RPM으로 작동합니다. 직선 키 홈 축과 FANUC 알파 I64 증분 엔코더(64K ppr) — A860-0365-V501 또는 A860-0365-T101로 참조됨 — 는 높은 사이클 수의 작업에서도 견딜 수 있는 정확하고 안정적인 위치 피드백을 제공합니다.

기술 사양 요약

완전 밀폐형, 브러시리스 — 그리고 이것이 모든 것을 바꿉니다

FANUC의 알파 시리즈는 완전히 밀폐된 마찰 없는 브러시리스 설계를 사용하여 이러한 서보 모터가 정기적인 브러시 유지 보수 없이도 까다로운 환경에서 작동할 수 있도록 합니다. 다중 교대 근무를 하는 공장에서는 이것이 계획되지 않은 중단을 줄이고 모터의 서비스 수명 동안 총 소유 비용을 낮추는 것으로 직접 이어집니다.

IP67 등급의 밀봉은 또 다른 실용적인 이점을 제공합니다. 냉각수 비산, 공기 중 금속 입자, 일반적인 작업장 먼지 — 정상 작동 조건에서는 이러한 것들이 모터 하우징을 침투하지 못합니다. 이것은 사소해 보이지만 오염으로 인한 조기 베어링 고장을 겪지 않을 때 그 중요성을 알게 되는 종류의 세부 사항입니다.

이 모터가 사용되는 곳

소형 및 중형 공작 기계용으로 설계된 A06B-0143-B077은 다양한 산업 장비에서 설치 이력이 문서화되어 있습니다. 일반적으로 다음과 같은 장비에서 구동하는 것을 볼 수 있습니다:

• 수직 및 수평 머시닝 센터— 이송 축 제어 (X, Y, Z)
• CNC 선반 센터— X 및 Z 축 위치 지정
• PCB 드릴링 머신— 고속, 고반복성 움직임이 필수적인 곳
• 다축 조각 및 라우팅 시스템
• 산업용 로봇 조인트 축

앰프 호환성

A06B-0143-B077은 FANUC SVM1-80 서보 앰프 모듈과 호환되며, A06B-6079-H105 또는 A06B-6096-H105로 제공됩니다. 이 조합은 FANUC의 공식 알파 시리즈 설명서에 문서화되어 있으며, 전류 제한, 과부하 보호 임계값 및 드라이브 튜닝 매개변수가 이 전력 등급에 대해 올바르게 사전 구성되었음을 보장합니다.

이 모터는 추가 인터페이스 하드웨어 없이 0i, 16i, 18i 및 21i 제품군의 FANUC CNC 컨트롤러와 기본적으로 통합됩니다. 이전 FANUC 플랫폼에서 실행되는 레거시 시스템의 경우, 설치 전에 앰프 펌웨어 호환성을 확인하는 것이 좋습니다.

B077 대 B075 접미사에 대한 참고 사항

"B077" 표시는 알파 I64 증분 엔코더 — 회전당 64,000 카운트 — 를 나타냅니다. 이 모터는 엔코더 변경을 통해 "B075", "B084" 또는 "B088" 구성으로 변환될 수 있습니다. "#7008" 접미사는 키 홈이 있는 직선 축을 나타냅니다. 이 모터에는 홀딩 브레이크가 포함되어 있지 않습니다. 브레이크가 있는 모델은 B0가 아닌 A06B-0143-B1로 시작하는 부품 번호를 가집니다.

자주 묻는 질문

Q1: A06B-0143-B077과 호환되는 서보 앰프는 무엇입니까?

권장 앰프는 FANUC SVM1-80이며, A06B-6079-H105 또는 A06B-6096-H105입니다. 호환되지 않는 앰프를 사용하면 드라이브 경보가 발생할 수 있으며, 리퍼비시 제품의 경우 보증이 무효화될 수 있습니다.

Q2: 이 모터에 홀딩 브레이크가 포함되어 있습니까?

아니요. B077 접미사는 브레이크가 없음을 나타냅니다. 애플리케이션에 홀딩 브레이크가 필요한 경우(예: 수직 축의 경우) A06B-0143-B1***로 시작하는 부품 번호를 찾으십시오.

Q3: I64 엔코더를 독립적으로 교체할 수 있습니까?

예. 엔코더 참조는 A860-0365-V501 또는 A860-0365-T101이며 별도로 구매할 수 있습니다. 교체 후 CNC 컨트롤러에서 기준점 복귀(제로 복귀) 사이클을 수행하여 위치 기준점을 다시 설정해야 합니다.

Q4: 테스트된 리퍼비시 제품과 새 제품 사이에 의미 있는 성능 차이가 있습니까?

전문적으로 재정비되고 부하 테스트된 장치는 일반적으로 사양 허용 오차 내에서 성능을 발휘합니다. 핵심 질문은 공급업체가 테스트 보고서와 보증을 제공하는지 여부입니다. 테스트되지 않은 외관만 리퍼비시된 제품은 완전히 다른 문제이며 정밀 애플리케이션에서 실제 위험을 수반합니다.

Q5: A06B-0143-B077은 아직 생산 중입니까?

FANUC는 공식 채널을 통해 이 알파 시리즈 변형의 생산을 단계적으로 중단했습니다. 현재 가용성은 인증된 잉여 재고, 공인 재정비 프로그램 및 교환 기반 리퍼비시 서비스를 통해 제공됩니다. 이 모터를 사용하는 기계군을 유지보수하는 경우, 사전에 예비 재고를 확보하는 것을 고려해 볼 가치가 있습니다.
