A06B-0141-B077 Fanuc AC 서보 모터 A06B0141B077 AO6B-OI4I-BO77

Fanuc A06B-0141-B077 | ALPHA 시리즈 AC 서보 모터 aC12/2000 — 2.1kW, 직선 샤프트, aI64 인코더

부품 번호: A06B-0141-B077

시리즈: ALPHA AC 서보 모터

모델: aC12 / 2000

상태: 제조사 단종 — 리퍼비시 및 중고 재고 이용 가능

상태: 리퍼비시 / 교환 / 중고

개요

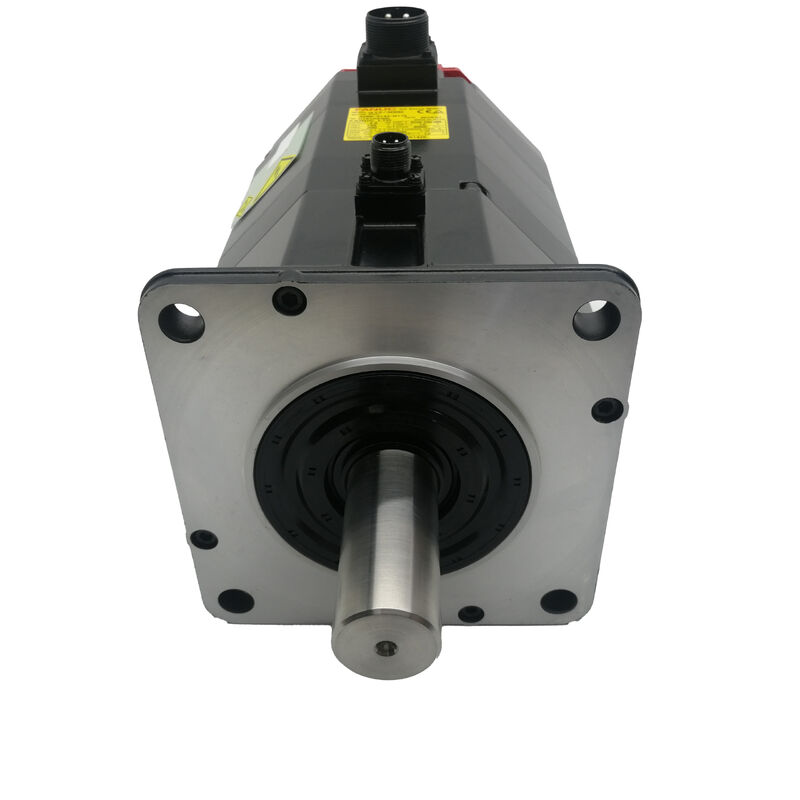

Fanuc A06B-0141-B077은 Fanuc의 ALPHA 시리즈 모델 aC12/2000의 2.1kW AC 서보 모터입니다. 이 제품은 평평한 직선 샤프트, 브레이크 없는 증분형 인코더 변형으로 aI64K 펄스 코더가 장착되어 있습니다. 155V 3상, 133Hz에서 2,000 RPM으로 작동하며 연속 8.8A를 소비합니다. 이 모터는 CNC 공작기계 제조 역사상 가장 널리 사용된 서보 모터 세대 중 하나에 속합니다.빨간색 엔드 캡은 이 ALPHA 세대의 시각적 식별자이며, aC12/2000은 중소형 머시닝 센터, 터닝 센터 및 다축 플랫폼에서 생산의 주력 모델이었습니다. Fanuc의 ALPHA 서보 시스템이 이 등급의 기계에 대한 업계 표준이었던 시기입니다.원래 설명에는 257V 및 2.5A와 함께 133Hz 주파수가 표시되어 있습니다. 이는 모터의 개방 회로 역기전압 및 무부하 작동 전류 특성에 해당하며, 일부 모터 명판 및 MRO 목록에 정격 작동 매개변수와 함께 표시됩니다.

이 모터의 주요 작동 정격은 2,000 RPM에서 155V, 8.8A, 133Hz입니다. 이 값은 200~230VAC 주 전원 공급 장치에서 서보 앰프가 생성하는 값입니다.

Fanuc는 이 모터를 단종했습니다. aC12/2000은 설치된 기반에 잘 사용되었으며, 해당 기계 중 다수는 여전히 활발하게 생산 중입니다.

이를 유지보수하는 시설의 경우, 테스트된 교체 장치의 안정적인 공급은 일상적인 유지보수 요구 사항입니다.

주요 사양

매개변수

값

이러한 위치 선정으로 인해 aC12/2000은 광범위한 공작 기계의 주요 이송 축에 대한 기본 사양이 되었습니다. 컴팩트-중형 수직 머시닝 센터의 X, Y, Z 축 및 생산 선반의 주요 X, Z 축은 이동 질량 및 절삭력 요구 사항이 이 모터의 연속 정격 범위 내에 편안하게 들어맞았습니다.

이 모터는 시원하게 작동하고 긴 서비스 간격 동안 안정적으로 작동했으며, 설치 환경이 적절하고 서보 앰프가 올바르게 매개변수화된 경우 최소한의 주의가 필요했습니다.

2,000 RPM 및 2.1kW에서 이 모터는 일반적인 볼스크류 배열을 통해 적절한 급속 이송 속도를 제공하며, 모터가 연속 토크 한계 근처에서 작동할 때 나타나는 속도 루프 헌팅 없이 실제 절삭 부하에서 프로그래밍된 이송 속도를 유지합니다.

12Nm 수치는 연속 정격이며, 피크 토크는 축 가속 중에 훨씬 더 높아 CNC 가공 생산성에 의존하는 반응성 있는 위치 지정 동작을 제공합니다.

직선 샤프트 및 샤프트 변형

A06B-0141-B077의 평평한 직선 샤프트는 토크 전달을 위해 커플링 클램핑 힘을 사용합니다. 키 홈은 추가적인 기계적 결합을 제공하지 않습니다. 일반적인 CNC 축 작동에서 이 모터가 생성하는 연속 토크 수준의 경우, 올바르게 지정되고 적절하게 토크가 적용된 정밀 서보 커플링은 모터의 서비스 수명 동안 하중을 안정적으로 처리합니다.

B077 사양 내에는 두 가지 샤프트 하위 변형이 있습니다. #7000 평평한 직선 샤프트(키 홈 없음) 및 #7008 키 홈이 있는 직선 샤프트(샤프트에 키 홈 가공).

둘 다 동일한 전기 사양과 aI64K 인코더를 가지고 있습니다. 샤프트 가공만이 유일한 차이점입니다. 평평한 샤프트 변형을 기반으로 제작된 기계에는 평평한 보어가 있는 커플링 허브가 있고, 키 홈 변형이 필요한 기계에는 키 홈 보어가 있는 허브가 있습니다. 교체품 주문 전에 어떤 하위 변형이 설치되었는지 확인하면 배송 후 발견되는 가장 좌절스러운 설치 문제 중 하나인 커플링 불일치를 방지할 수 있습니다.

aI64K 인코더 — 증분형 펄스 코더

aI64K는 모터 후면에 통합된 64,000 펄스/회전 증분형 인코더입니다. 2,000 RPM에서 초당 213만 펄스를 생성합니다. 이는 ALPHA 서보 앰프가 전체 속도 범위에 걸쳐 속도 및 위치 루프를 정확하게 닫는 데 사용하는 피드백 밀도입니다.

절대 축 위치는 각 기계 시작 시 호밍 시퀀스를 통해 설정되며, 이는 이 모터가 페어링된 CNC 제어 시스템의 표준 작동 관행입니다.

서비스 이력이 긴 모터의 경우, 모터의 권선 및 베어링 상태에 비해 인코더 및 해당 커넥터가 고장 원인으로 불균형적으로 많이 나타납니다.

커넥터를 통한 냉각수 미스트 침투, 보관 중 습기 노출로 인한 핀 부식, 배출 스트레인 릴리프에서의 케이블 마모가 일반적인 고장 모드입니다.

이러한 문제는 간헐적이거나 저하된 인코더 출력을 생성하며, 서보 앰프는 인코더가 원인으로 확인되기 전에 인코더 경고 코드, 위치 오류 또는 속도 불안정으로 보고할 수 있습니다.

단종 상태 및 소싱

Fanuc는 제품 라인이 발전함에 따라 A06B-0141-B077을 단종했지만, 이 모터가 사용된 기계는 계속 작동했습니다.

aC12/2000 수리 커뮤니티는 잘 구축되어 있습니다. 모터의 고장 모드는 문서화되어 있고, 호환되는 베어링 및 씰이 사용 가능하며, 인코더 교체 절차는 전문 서보 수리 시설에서 정기적으로 수행됩니다.

리퍼비시된 오리지널 제품, 테스트된 신품 재고, 교환 프로그램은 실질적인 소싱 옵션으로 남아 있습니다.

제대로 리퍼비시된 모터와 육안 검사만 거친 표면 세척된 장치 사이의 품질 차이는 외부에서는 보이지 않습니다.

평판이 좋은 리퍼비셔는 베어링을 교체하고, 권선의 저항 균형 및 절연 무결성을 테스트하고, 인코더 출력을 확인하고, 판매 전에 Fanuc 드라이브에서 모터를 정격 속도로 구동했을 것입니다. 해당 테스트 기록이 의미 있는 차별점입니다. 요청하십시오.

드라이브 및 제어 호환성

A06B-0141-B077은 Fanuc ALPHA 시리즈 서보 앰프(8.8A 연속 전류 등급의 적절한 전류 등급의 SVM 모듈)와 호환되며, 시리즈 0, 0i, 15, 16, 18, 21을 포함한 Fanuc CNC 플랫폼과 통합됩니다.

서보 앰프는 축 작동 전에 aC12/2000에 대한 모터 유형 코드로 매개변수화되어야 합니다. 원래 빌드 이후 드라이브 또는 제어가 업그레이드된 기계의 경우, 설치된 앰프가 aI64K 인코더 인터페이스를 지원하는지 확인하는 것이 교체 모터 설치 전에 필요한 단계입니다.

FAQ

Q1: 원래 제품 목록의 257V 및 2.5A 수치는 무엇을 의미하나요?

257V는 모터의 역기전압으로, 샤프트가 정격 속도로 회전할 때 드라이브 공급 장치가 연결되지 않은 상태에서 모터 단자에서 생성되는 전압입니다.

2.5A는 해당 속도에서의 무부하 작동 전류입니다.

둘 다 정격 작동 전압 또는 전류가 아닙니다. 정격 작동 전압 및 전류는 각각 155V 및 8.8A이며, 200~230VAC 주 전원 공급 장치에서 서보 앰프가 133Hz로 생성합니다.

이러한 명판 수치는 때때로 MRO 목록에 나타나 혼란을 야기할 수 있지만, 모터 선택 또는 설치에 영향을 미치지 않습니다.

Q2: 이 모터와 호환되는 서보 앰프는 무엇인가요?

A06B-0141-B077은 최소 8.8A 연속 전류 등급의 Fanuc ALPHA 시리즈 SVM 서보 앰프 모듈이 필요합니다.

시리즈 0, 0i, 15, 16, 18, 21을 포함한 Fanuc CNC 제어 장치와 통합됩니다.

서보 앰프의 모터 유형 매개변수는 축이 작동하기 전에 aC12/2000 사양과 일치하도록 설정해야 합니다. 잘못된 모터 유형 코드는 속도 루프 이득, 전류 제한 및 속도 스케일링에 영향을 미치며, 이 모든 것은 축이 부하 하에서 작동하기 전에 올바르게 설정되어야 합니다.

Q3: #7000 및 #7008 샤프트 하위 변형 간의 차이점은 무엇인가요?

#7000은 키 홈이 없는 평평한 직선 샤프트입니다. #7008은 키 홈이 있는 커플링 허브와 함께 사용하기 위해 직선 샤프트에 키 홈이 가공되어 있습니다. 둘 다 전기적으로 동일합니다. 토크, 전류, 속도 및 인코더가 동일합니다. 유일한 차이점은 샤프트 가공입니다.

교체품을 소싱하기 전에 기계에 설치된 하위 변형을 확인하십시오. 잘못된 변형을 장착하면 커플링 허브를 수정하거나 새 허브를 소싱해야 합니다.

Q4: 이 모터는 단종되었는데, 현재 세대 모터로 교체하는 대신 수리할 가치가 있나요?

대부분의 응용 분야에서 동일한 사양의 리퍼비시된 교체품은 위험이 적고 비용이 적게 드는 경로입니다. 세대 간 모터 대체는 물리적 장착 호환성, 커넥터 핀 배열 일치, 서보 앰프와의 인코더 유형 호환성 및 서보 매개변수 재구성을 확인해야 합니다.

이는 극복할 수 없는 것은 아니지만 시간과 비용이 추가됩니다. 기계의 서보 앰프와 CNC도 노후화되었고 전체 드라이브 업그레이드가 계획되어 있다면 업그레이드 경로가 합리적입니다. 그러나 정상적으로 작동하는 기계의 단일 모터 고장의 경우, 리퍼비시된 aC12/2000을 소싱하는 것이 일반적으로 생산 복귀가 더 빠릅니다.

Q5: 사용된 A06B-0141-B077에 가장 중요한 검사 단계는 무엇인가요?

먼저 인코더 커넥터를 확인하십시오. 부식되거나 구부러진 핀이 있는지 검사하고 케이블 출구가 손상되지 않았는지 확인하십시오. 3상 권선 저항을 모든 위상에 걸쳐 균형을 측정하고 접지에 대한 절연 저항을 확인하십시오.

샤프트를 손으로 돌려 베어링의 거칠기나 걸림을 느껴보십시오. 평평한 샤프트 끝의 마모 또는 커플링 접촉 손상을 검사하십시오.

IP67 샤프트 씰이 손상되지 않고 경화되지 않았는지 확인하십시오. Fanuc ALPHA 앰프에서 2,000 RPM까지 벤치 테스트하고 인코더 신호를 모니터링하는 것이 사용된 장치를 생산 서비스에 반환하기 전에 올바른 검증입니다.
