A06B-0126-B077 Fanuc AC 서보 모터 A06B0126B077 AO6B-OI26-BO77

Fanuc A06B-0126-B077 | ALPHA 시리즈 AC 서보 모터 aC6/2000 — 0.6kW, 테이퍼 샤프트, I64 엔코더

부품 번호: A06B-0126-B077

시리즈: ALPHA AC 서보 모터

모델: aC6 / 2000

상태: 제조사 단종 — 리퍼비시 및 잉여 재고 이용 가능

상태: 리퍼비시 / 교환 / 잉여

개요

Fanuc A06B-0126-B077은 소형에서 중형 CNC 공작 기계의 가벼운 축 구동 및 보조 위치 지정 기능을 위해 제작된 컴팩트한 ALPHA 시리즈 AC 서보 모터(모델 aC6/2000)입니다. 정격 출력 0.6kW, 스톨 토크 6Nm, 최대 속도 2,000RPM, 연속 전류 3.6A로, ALPHA 중급 제품군에서 가장 가벼운 용량의 모터 중 하나입니다.출력의 부족함은 정밀도와 안정적인 일상 작동으로 보상합니다. 이는 2차 축, 인덱싱 메커니즘 및 컴팩트한 위치 지정 구동 장치에서 가장 중요한 품질이며, 이러한 장치에 일반적으로 장착되었습니다.무게 13kg에 ALPHA 시리즈 테이퍼 샤프트와 I64 증분 펄스 코더를 갖춘 aC6/2000은 해당 세대의 공작 기계에서 익숙한 존재였습니다.

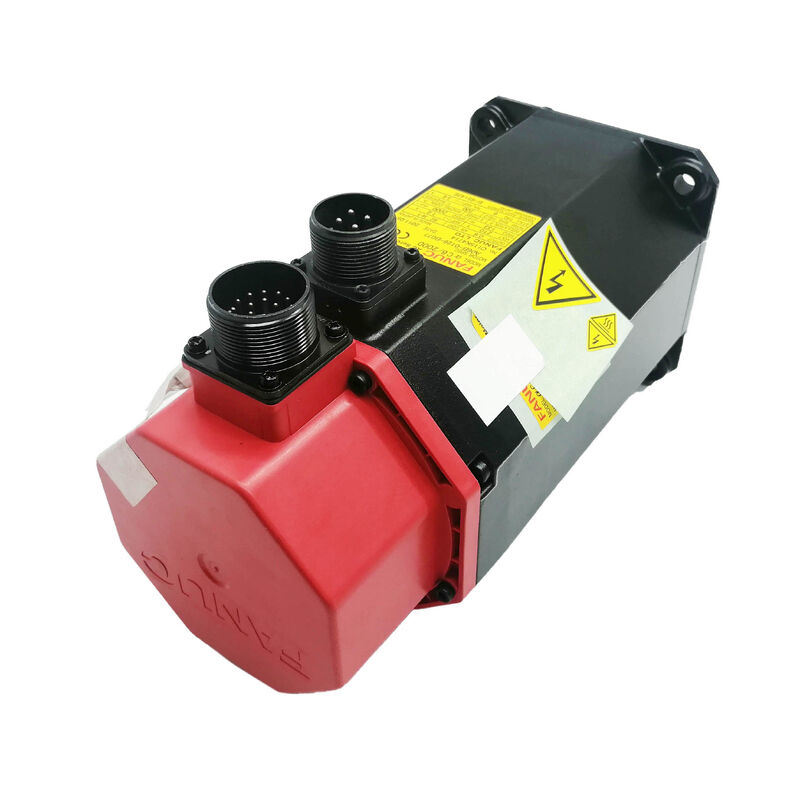

빨간색 엔드 캡은 ALPHA 시리즈임을 나타냅니다. 이 제품군은 설치 기반이 여전히 활발하게 사용되고 있으며, 구동 모터가 Fanuc의 활성 카탈로그에서 벗어난 후에도 검증된 기계가 계속 작동하고 있습니다. 이 모터는 단종되었지만 교체 수요는 계속되고 있으며, A06B-0126-B077에 대한 리퍼비시 및 잉여 시장은 이러한 지속적인 현실을 반영합니다.

주요 사양

매개변수

값

이러한 변형 간의 차이점은 속도 상한선과 관련 전기적 특성입니다. aC6/2000은 더 높은 속도의 변형보다 낮은 작동 전압 및 전류에서 2,000RPM까지 작동하며, 이는 동일한 스톨 토크에서 다른 연속 전력 등급을 생성합니다.

이것은 타협이 아니라 설계 선택입니다.

2,000RPM 상한선과 6Nm 스톨 토크를 가진 0.6kW 모터는 일관되지만 적당한 부하에서 저속에서 중속으로 작동하는 축에 맞춰져 있습니다.

이 모터를 구동하는 서보 앰프는 더 낮은 전류 요구 사항을 처리하고, 모터는 정격 전류에 비해 더 많은 열 여유를 가지고 작동하며, 전체 축 구동 시스템은 애플리케이션 부하가 모터의 성능에 맞춰진 경우 스트레스 없이 정격 내에서 작동합니다.

aC6/2000이 장착된 소형 머시닝 센터, 드릴링 머신 및 다축 선반에서 이 모터는 4축 회전 위치 지정, 테일스톡 구동, 공구 매거진 메커니즘 및 서브 축 기능과 같은 2차 축을 처리했습니다. 여기서 2,000RPM 속도와 6Nm 토크의 조합은 관련 기계적 부하 및 사이클 속도에 적합한 사양이었습니다.

테이퍼 샤프트 — 컴팩트한 패키지의 정밀 연결

모터의 적당한 출력 등급에도 불구하고 테이퍼 샤프트는 ALPHA 제품군 전체의 더 큰 테이퍼 샤프트 변형과 동일한 설계 범주에 속하는 정밀 커플링 형상을 지정합니다.

원추형 샤프트 프로파일은 구동 부품(커플링 허브, 풀리 또는 기어박스 입력)을 샤프트 축에 동심으로 자체 중심화합니다. 이로 인해 발생하는 간섭 끼워맞춤은 평평한 클램핑 전용 직선 샤프트 배열보다 장기간 사용 시 더 일관되고 편심 축적에 더 강합니다.

0.6kW 및 6Nm에서 테이퍼 샤프트는 토크를 처리할 필요가 없습니다. 클램핑 커플링은 낮은 토크를 쉽게 처리합니다.

그 존재는 이 모터가 사용된 축 애플리케이션의 정밀도 요구 사항을 반영합니다. 즉, 샤프트 흔들림이 위치 반복성에 영향을 미치는 컴팩트한 위치 지정 축이며, 테이퍼의 자체 중심화 형상은 각 서비스 개입 시 신중한 정렬이 필요한 변수를 제거합니다.

B077 제품군 내의 서브 변형 접미사 시스템은 다른 서브 사양을 나타냅니다. #7000은 일반 테이퍼 샤프트이며, #7075 접미사는 동일한 모터의 밀봉된 IP67 버전으로 동일한 테이퍼 샤프트를 사용합니다. 교체품을 조달하기 전에 어떤 서브 변형이 설치되었는지 확인하면 커플링 인터페이스에서 기계적 불일치를 방지할 수 있습니다.

I64 펄스 코더

I64는 샤프트 회전당 64,000개의 위치 펄스를 제공하며, 이는 ALPHA 시리즈 축 아키텍처의 표준 증분 피드백입니다.

2,000RPM에서 엔코더는 초당 213만 개의 펄스를 생성하여 ALPHA 서보 앰프의 속도 및 위치 제어 루프에 전체 작동 속도 범위에 걸쳐 정확한 피드 속도 조절 및 엄격한 위치 끝점 제어를 위한 해상도를 공급합니다.

증분 작동은 기계가 시작 시마다 호밍 시퀀스를 통해 절대 축 위치를 설정한다는 것을 의미합니다.

aC6/2000을 사용한 컴팩트한 기계 유형에서 호밍은 일반적으로 빠릅니다. 2차 축의 기준 위치까지 짧은 이동은 몇 분이 아닌 몇 초가 걸리며, 엔코더와 기준 스위치가 모두 양호한 상태일 때 문제 없이 작동하는 시작 시퀀스의 일상적인 부분입니다.

장기간 사용된 중고 모터의 경우 엔코더 커넥터와 케이블 출구는 열화에 가장 많이 노출되는 부품입니다.

무게 13kg으로 이 모터는 해당 시리즈의 많은 모터보다 가볍지만, 엔코더가 작동 환경(습도, 온도 주기, 유지 보수 중 우발적 접촉)에 노출되는 것은 더 큰 모터와 동일한 고장 패턴을 따릅니다. 커넥터 검사 및 신호 확인은 설치 전에 우선적으로 확인해야 할 사항입니다.

드라이브 및 제어 호환성

FANUC ALPHA 앰프 페어링 문서에 따르면 A06B-0126 모터 시리즈는 SVM 시리즈 앰프와 SVM2-12/20, SVM2-20/20, SVM3-12/12/20, SVM3-12/20/20, SVM3-20/20/20 제품군과 페어링됩니다. 이 모터의 3.6A 연속 작동 전류에 적합한 더 낮은 전류 등급 모듈입니다. 시리즈 0, 0i, 15, 16, 18, 21을 포함한 Fanuc CNC 제어 플랫폼과 통합됩니다.

서보 앰프 모터 유형 매개변수는 축 작동 전에 aC6/2000에 대한 올바른 코드로 설정해야 합니다.

이 전류 등급에서 잘못 구성된 모터 유형 매개변수는 더 큰 모터와 동일한 결과를 초래합니다. 즉, 잘못된 속도 루프 튜닝, 잘못된 전류 제한 설정 및 속도 스케일링 오류가 발생합니다. 다만, 오류가 덜 극적이지만 동일하게 존재하는 더 낮은 전력 규모에서 발생합니다.

단종 상태 및 리퍼비시의 필요성

Fanuc의 A06B-0126-B077 단종은 수명이 다한 모터 시리즈의 정상적인 제품 주기 일부입니다. aC6/2000은 몇 년 동안 활성 카탈로그에서 제외되었지만, 이를 사용했던 기계는 작동을 멈추지 않았습니다.

ALPHA 시리즈 모터에 익숙한 수리 커뮤니티는 aC6/2000을 일상적으로 처리합니다. 무게 13kg으로 상점에서 취급하기 쉬운 ALPHA 시리즈 모터 중 하나이며, 일반적인 고장 모드(베어링, 엔코더 커넥터, 냉각수 노출 후 권선 절연)는 잘 이해되고 해결 가능합니다.

aC6/2000을 사용하는 기계를 유지 보수하는 시설의 경우, 리퍼비시된 교체품 경로는 일반적으로 생산 복구를 위한 가장 빠르고 비용 효율적인 방법입니다.

전문 서보 수리점에서 잘 리퍼비시된 장치(베어링 교체, 권선 테스트, 엔코더 확인 및 시운전 테스트 기록 포함)는 기계 수정 없이 축을 원래 사양으로 복원하는 직접적인 드롭인 교체품이며, 이는 세대 간 모터 대체 시 필요합니다.

FAQ

Q1: 동일한 토크 등급의 A06B-0126-B077과 A06B-0127-B077은 어떻게 다릅니까?

두 모터 모두 6Nm 스톨 토크와 테이퍼 샤프트를 가지며, 둘 다 2,000RPM까지 작동합니다. A06B-0126-B077은 연속 0.6kW로 정격이며 3.6A를 소비합니다. A06B-0127-B077은 1.0kW로 정격이며 4.6A를 소비합니다.

B077/0127의 더 높은 연속 전력은 동일한 스톨 토크를 유지하면서 정격 속도에서 더 많은 전력을 제공하는 다른 권선 설계를 반영합니다. 이들은 상호 교환할 수 없습니다. 모터 유형 매개변수와 서보 앰프 전류 등급이 다릅니다. 교체품을 조달하기 전에 기계 명판의 정확한 부품 번호를 확인하십시오.

Q2: A06B-0126-B077과 호환되는 서보 앰프 모듈은 무엇입니까?

이 모터는 20단위 전류 등급의 Fanuc ALPHA 시리즈 SVM 모듈(SVM2-12/20, SVM2-20/20, SVM3-12/12/20, SVM3-20/20/20 및 관련 구성)과 호환됩니다. 앰프는 aC6/2000에 대한 모터 유형 코드로 매개변수화되어야 합니다.

기계의 연식을 고려할 때, 교체 모터를 설치하기 전에 설치된 앰프의 엔코더 인터페이스가 I64 증분 펄스 코더를 지원하는지 확인하십시오. 호환되지 않는 엔코더 인터페이스 구성은 시작 시 엔코더 경고 코드를 생성합니다.

Q3: 이 모터는 단종되었습니다. Alpha i 또는 Beta i 시리즈의 세대 간 대체가 실용적입니까?

기술적으로 가능하지만 간단하지는 않습니다. 동일한 토크 등급의 최신 세대 모터는 다른 커넥터 핀 배열, 다른 엔코더 프로토콜을 사용하며 다른 서보 앰프 유형이 필요합니다.

세대 간 대체에는 기계적 장착 확인, 새 케이블링 및 일반적으로 모터와 함께 드라이브 앰프 업그레이드가 필요합니다.

기능하는 기계에서 단일 모터 고장의 경우, 리퍼비시된 A06B-0126-B077을 조달하는 것이 중단이 적은 경로이며 추가 엔지니어링 작업 없이 축을 기계의 원래 사양으로 복원합니다.

Q4: 표준 #7000에 비해 #7075 서브 변형의 중요성은 무엇입니까?

#7000은 모터의 기본 밀봉 사양을 갖춘 표준 테이퍼 샤프트 구성입니다. #7075는 동일한 모터의 밀봉된 변형으로, 모터 위치에서 냉각수 노출이 우려되는 설치를 위해 IP67 등급의 침투 보호 기능을 제공합니다.

전기적으로나 기계적으로 동일합니다. 차이점은 하우징 밀봉입니다. 설치된 모터가 #7075인 경우, 해당 축 위치의 환경 보호를 유지하기 위해 교체품도 일치해야 합니다.

Q5: 중고 A06B-0126-B077을 평가할 때 무엇을 확인해야 합니까?

테이퍼 샤프트 표면부터 시작하십시오. 긁힘, 마모 또는 부적절한 이전 제거로 인한 충격 손상을 검사하십시오. 테이퍼 표면 손상은 간섭 끼워맞춤을 손상시키며 현장에서 수리할 수 없습니다. 부식된 핀에 대한 I64 엔코더 커넥터와 손상에 대한 케이블 출구를 확인하십시오.

3상 권선 저항을 측정하여 위상 균형을 확인하고 접지 절연 저항을 확인하십시오. 무게 13kg으로 이 모터는 검사 중에 취급하기 쉽습니다.

샤프트를 손으로 돌려 베어링 상태를 확인하십시오. Fanuc ALPHA 앰프에서 엔코더 신호 확인과 함께 2,000RPM까지의 벤치 시운전은 이 모터가 생산 서비스로 복귀하기 전에 올바른 표준입니다.
