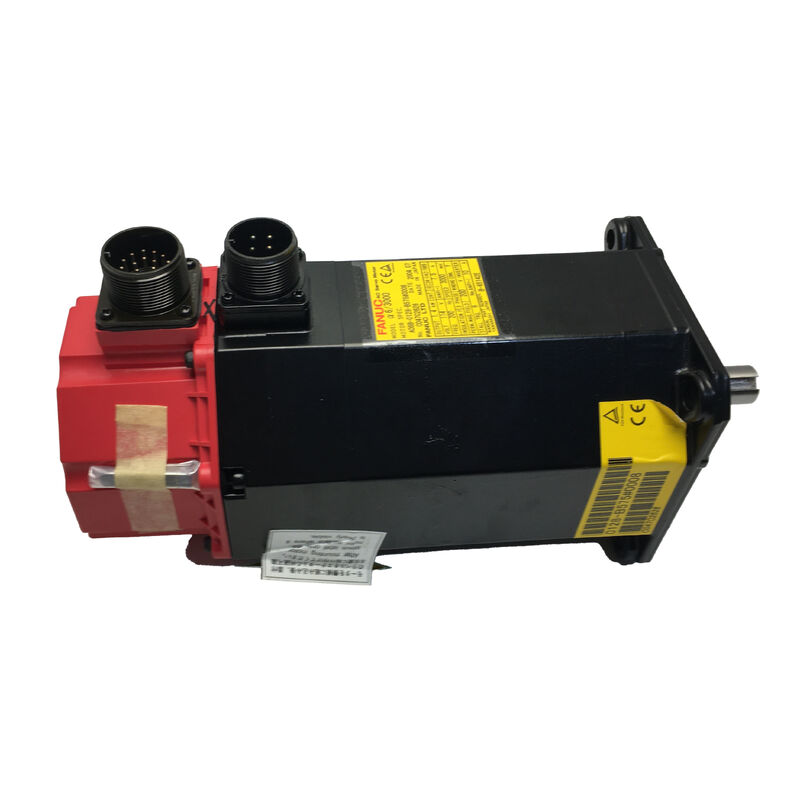

A06B-0121-B077 Fanuc AC 서보 모터 A06B0121B077 AO6B-OI2I-BO77

Fanuc A06B-0121-B077 | AC 서보 모터 AC3/2000 — 테이퍼 샤프트, I64 펄스 코더

부품 번호: A06B-0121-B077

모델: AC3 / 2000

엔코더: I64 펄스 코더

샤프트: 테이퍼 샤프트

상태: 제조사 단종 — 리퍼비시 및 잉여 재고 이용 가능

상태: 리퍼비시 / 교환 / 잉여

개요

Fanuc A06B-0121-B077은 Fanuc의 초기 AC 서보 세대인 AC3/2000 모델의 AC 서보 모터로, 2,000 RPM으로 작동하며 폐쇄 루프 피드백을 위한 I64 펄스 코더와 정밀 기계 커플링을 위한 테이퍼 샤프트 출력을 갖추고 있습니다.이 모터는 이후에 출시된 ALPHA 및 BETA 시리즈보다 앞선 모델이며, Fanuc이 수십 년 동안 CNC 공작 기계 드라이브를 정의하게 될 AC 서보 아키텍처를 구축하던 시기의 제품입니다.Fanuc은 이 모델을 단종했지만, 이 모터가 장착된 기계가 사용 중단되는 것은 아닙니다.

AC3/2000을 기반으로 제작된 CNC 장비는 검증된 기계 유지보수의 경제성이 전체 재구축 비용과 중단을 능가하는 현장에서 여전히 생산성을 유지하고 있습니다. 이러한 운영을 위해 서비스 가능한 A06B-0121-B077 장치의 안정적인 공급원은 편의가 아니라 유지보수 필수품입니다.

테이퍼 샤프트와 I64 펄스 코더는 이 모터를 특정 모델로 만드는 두 가지 특징이며, 호환 가능한 모델이 아닙니다.

두 가지 모두 모터가 기계와 연결되는 기계적 및 전기적 인터페이스를 정의하며, 교체품을 구할 때 두 가지 모두 정확히 일치해야 합니다. 각 기능이 무엇을 하고 왜 중요한지 이해하는 것은 현장에서 이 모터를 다루는 모든 사람에게 실질적인 출발점입니다.

주요 사양

매개변수

값

최대 2,000 RPM에서 AC3/2000은 중간 속도와 제어된 토크 출력이 우선시되는 축에 적용되었습니다. 생산 CNC 작업에서 요구하는 꾸준한 이송 속도 성능과 반복 가능한 위치 지정과 같은 종류입니다.

이 모터들은 같은 세대의 Fanuc AC 서보 드라이브 시스템과 함께 사용되었으며, 생산 기간 동안 최신 Fanuc CNC 제어 플랫폼과 통합되었습니다. 이후에 나온 제품들에 비해 전자 장치는 오래되었지만, 기본적인 모터 구조는 내구성이 뛰어나며 적절하게 유지보수되고 보관된 장치는 원래 응용 분야에서 계속 안정적으로 성능을 발휘합니다.

AC3/2000은 이 기간 동안 Fanuc 서보 시스템을 표준화한 여러 OEM 브랜드의 다양한 소형 및 중형 CNC 공작 기계에 장착되었습니다.

설치 기반이 충분히 넓기 때문에 모터의 고장 모드, 서비스 요구 사항 및 성능 특성은 전문 서보 수리 커뮤니티 내에서 잘 이해되고 있습니다.

테이퍼 샤프트 — 설계에 의한 정밀 커플링

A06B-0121-B077의 테이퍼 샤프트는 일치하는 테이퍼로 보링된 풀리, 커플링 허브 또는 직접 구동 요소와 같은 연결 구동 부품과 자체 중심 간섭 끼워맞춤을 생성하는 가공된 원뿔형 프로파일입니다.

이 설계는 키웨이 또는 샤프트 클램핑에만 의존하지 않고 동심적이고 백래시 없는 기계적 연결을 생성하며, 올바른 제거 절차를 따르면 구동 부품을 제거하고 반복 가능한 방식으로 재설치할 수 있습니다.

테이퍼 샤프트 모터를 기반으로 설계된 기계에서 구동 부품(풀리, 허브, 모터에 연결되는 모든 것)은 이 특정 테이퍼 형상과 일치하도록 보링됩니다. 직선 샤프트 모터로 교체하려면 해당 부품도 변경해야 하므로 모터 교체가 훨씬 더 큰 기계 작업으로 바뀝니다.

이것이 교체 주문 전에 샤프트 유형을 확인하는 것이 선택 사항이 아닌 이유입니다. 잘못된 샤프트 구성으로 현장에 도착하면 수리가 지연되고 피할 수 있었던 비용이 추가됩니다.

테이퍼 샤프트에서 구동 부품을 검사하거나 제거할 때, 충격 공구를 사용하여 부품을 빼내는 대신 적절한 풀러 또는 테이퍼 분리 방법을 사용하여 테이퍼를 올바르게 분리해야 합니다.

부적절한 제거는 테이퍼 표면을 긁어내어 재설치 시 간섭 끼워맞춤을 저하시키고 작동 중 진동이나 위치 지정 오류를 유발할 수 있는 런아웃을 유발할 수 있습니다.

I64 펄스 코더

I64는 펄스 코더입니다. Fanuc 용어로 모터 하우징 후면에 통합된 증분 엔코더로, AC 서보 드라이브에 위치 및 속도 피드백 신호를 제공합니다.

마커 채널에 참조되는 위치 펄스를 생성하며, 기계의 호밍 시퀀스는 시작 시 각 축의 절대 기준을 설정합니다. 이것은 이 모터가 페어링된 CNC 플랫폼의 표준 피드백 아키텍처입니다.

I64 명칭의 "64"는 엔코더의 펄스 수 특성을 나타내며, 이는 서보 드라이브에서 사용 가능한 위치 피드백의 해상도를 결정합니다.

이 해상도는 모터와 드라이브 시스템 간에 일치해야 합니다. 서보 드라이브 매개변수를 업데이트하지 않고 다른 펄스 코더 사양의 모터를 장착하면 위치 스케일링 오류가 발생하고 축 작동을 방해하는 엔코더 오류 경보가 발생할 수 있습니다.

펄스 코더 상태는 사용된 AC3/2000 모터에서 평가해야 할 첫 번째 사항 중 하나입니다. 장기간 사용되었거나 냉각수 노출 흔적이 있는 장치의 경우, 펄스 코더 하우징과 커넥터가 일반적인 고장 지점입니다.

손상된 커넥터, 부식된 핀, 펄스 코더 하우징 내부의 오염은 모두 간헐적이거나 저하된 피드백 신호를 생성하여 축 위치 오류 또는 드라이브에서의 폭주 상태로 나타납니다. 종종 펄스 코더가 원인으로 식별되기 전에 드라이브 오류로 잘못 진단됩니다.

단종 상태 및 사용자에게 의미하는 바

Fanuc은 제품 라인이 발전하고 새로운 모터 세대가 이를 대체함에 따라 A06B-0121-B077을 단종했습니다. 이 모터는 더 이상 생산되지 않으며, 새로운 공장 재고는 표준 채널을 통해 구할 수 없습니다.

이를 의존하는 기계를 운영하는 시설의 경우, 전문 서보 모터 회사에서 공급하는 리퍼비시된 오리지널, 가능한 경우 검증된 신품 재고 단위, 그리고 고장난 코어와 교환하여 동일한 리퍼비시된 단위를 반환하는 교환 프로그램이 있습니다.

잘 수행된 AC3/2000 모터의 리퍼비시는 권선 검사 및 테스트, 베어링 교체, 펄스 코더 평가 및 필요한 경우 교체 또는 수리, 테이퍼 샤프트 검사, 그리고 장치가 재고로 반환되기 전의 전체 작동 테스트를 포함합니다.

이것이 중요한 표준입니다. 시각적 검사만 통과한 모터는 부하 하에서 테스트되고 모든 주요 매개변수에 대해 검증된 모터와 동일하지 않습니다.

높은 가동 시간을 유지하는 시설의 경우, 검증된 예비 A06B-0121-B077을 보관하는 것은 간단한 위험 완화 조치입니다.

단종된 모터의 경우 시장이 변동하며 가용성이 보장되지 않습니다. 기계가 다운되는 순간 서비스 가능한 장치가 부족하다는 것을 알게 되는 것은 최악의 상황입니다.

자주 묻는 질문

Q1: A06B-0121-B077은 단종되었는데, 리퍼비시된 장치가 생산용으로 신뢰할 수 있습니까?

예, 시각적 검사만 수행하는 것이 아니라 문서화된 테스트를 수행하는 평판 좋은 서보 수리 시설에서 제공하는 경우에 그렇습니다.

제대로 리퍼비시된 AC3/2000은 판매 전에 베어링 교체, 저항 균형 및 절연 무결성에 대한 권선 테스트, 펄스 코더 평가, 그리고 전체 무부하 작동 테스트를 거쳤을 것입니다. 리퍼비시 품질은 공급 업체마다 크게 다릅니다. 생산에 중요한 축에 대한 장치를 구매하기 전에 테스트 문서를 요청하십시오.

Q2: A06B-0121-B077을 최신 Fanuc ALPHA 또는 BETA 시리즈 모터로 업그레이드할 수 있습니까?

원칙적으로 세대 업그레이드는 가능하지만 간단한 교체는 아닙니다. 테이퍼 샤프트, 장착 치수, 커넥터 핀 배열 및 피드백 인터페이스는 AC3 세대와 이후 ALPHA 또는 BETA 시리즈 모터 간에 모두 다릅니다.

일반적으로 모터 변경과 함께 서보 드라이브 업그레이드가 필요하며, CNC 제어는 새 모터 및 엔코더 유형을 지원해야 합니다. 전체 드라이브 업그레이드가 이미 계획된 기계의 경우 이는 합리적일 수 있습니다. 간단한 모터 교체의 경우, 동일한 AC3/2000 장치가 훨씬 적은 위험과 중단을 수반합니다.

Q3: I64 펄스 코더가 손상되면 어떻게 됩니까? 모터를 계속 사용할 수 있습니까?

폐쇄 루프 서보 작동에는 사용할 수 없습니다. 펄스 코더는 서보 드라이브가 제어 루프를 닫는 데 필요한 위치 및 속도 피드백 소스입니다. 고장 나거나 저하된 펄스 코더는 위치 오류, 축 드리프트 또는 정상 작동을 방해하는 엔코더 오류 경보를 발생시킵니다.

어떤 경우에는 펄스 코더를 전문 서보 수리 시설에서 별도의 어셈블리로 교체할 수 있습니다. 이것이 가능한지는 손상 정도와 모터의 엔코더 장착 인터페이스 상태에 따라 달라집니다.

Q4: 이 모터 서비스를 받을 때 올바른 테이퍼 샤프트 제거가 얼마나 중요합니까?

매우 중요합니다. 테이퍼 샤프트는 모터 샤프트 테이퍼와 연결 구동 부품 간의 정밀 간섭 끼워맞춤에 의존합니다. 풀리 또는 커플링 허브가 적절한 테이퍼 분리 풀러가 아닌 충격 공구로 강제로 분리되면 테이퍼 표면이 긁힙니다.

긁힌 테이퍼는 재설치 시 불완전한 간섭 끼워맞춤을 유발하여 샤프트 런아웃을 초래합니다. 축 드라이브의 런아웃은 진동, 위치 오류 및 베어링 마모 가속으로 나타납니다. 테이퍼 샤프트 모터에서는 올바른 제거 절차가 선택 사항이 아닙니다.

Q5: 이 연령대의 AC3/2000에서 가장 일반적인 고장 모드는 무엇입니까?

베어링 마모는 장기간 사용된 모터에서 가장 흔하게 발견되는 문제입니다. 증상은 샤프트 거칠기, 작동 중 소음, 그리고 결국 축 정확도에 영향을 미치는 진동입니다.

냉각수 오염 또는 커넥터 열화로 인한 펄스 코더 고장은 두 번째로 흔한 문제입니다. 일반적으로 위치 피드백 오류 또는 축 경보로 나타납니다. 지속적인 과부하 또는 냉각수 유입으로 인한 권선 절연 열화는 덜 흔하지만 더 심각합니다. 모터를 서비스 가능하게 복원하려면 재권선이 필요합니다. 이 세 가지 모두 재설치 전에 적절한 벤치 테스트를 통해 식별할 수 있습니다.
