A06B-0075-B203 Fanuc AC 서보 모터 A06B0075B203 AO6B-OO75-B2O3

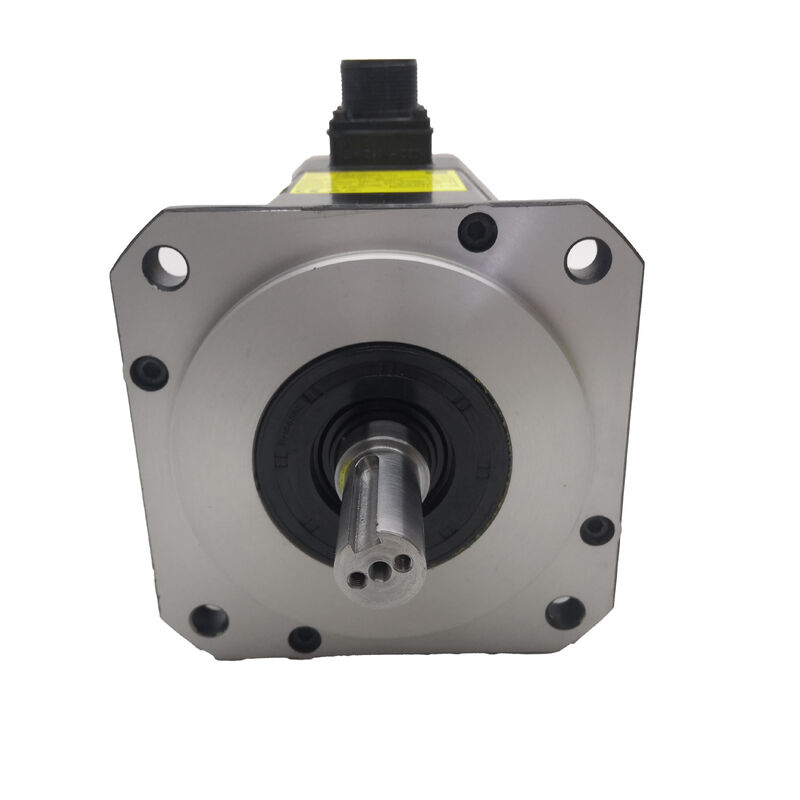

Fanuc A06B-0075-B203 | Beta iS 시리즈 AC 서보 모터 BiS 8/3000 — 1.2 kW, 직선 샤프트

부품 번호: A06B-0075-B203

시리즈: Beta iS (BiS) AC 서보 모터

모델: BiS 8 / 3000

상태: 신품 / 리퍼비시 / 교환 가능

개요

Fanuc A06B-0075-B203은 Fanuc의 Beta iS 시리즈 중 컴팩트하고 고속인 AC 서보 모터입니다. BiS 8/3000은 정밀한 위치 결정, 빠른 동적 응답 및 작은 물리적 공간이 모두 중요한 CNC 축 애플리케이션을 위해 제작된 경량 프레임 모터입니다.연속 1.2kW를 생산하고 7Nm의 스톨 토크와 최대 3,000 RPM의 속도를 제공하는 이 모터는 축 구동 스펙트럼의 가벼운 끝단에 맞춰져 있습니다. 즉, 보조 축, 서브 축 위치 결정 드라이브 및 컴팩트하고 잘 통합된 서보가 조용하고 안정적으로 오랜 서비스 수명을 제공하는 종류의 보조 CNC 기능에 적합합니다.BiS 제품군은 모든 축에 대해 Alpha iS 시리즈의 오버헤드 비용 없이 일관되게 성능을 발휘하는 현대적이고 디지털 통합 서보 모터를 공작 기계 제조업체에 어떻게 제공할 수 있는지에 대한 실제 산업 질문에 대한 Fanuc의 실용적인 답변이었습니다.

BiS 8/3000의 토크 및 속도 범위가 적합한 경하중 축의 경우 답은 간단합니다. 이 모터는 광범위한 CNC 선반, 소형 수직 머시닝 센터 및 드라이브 요구 사항이 명확하고 설치 공간이 제한된 다축 생산 기계에 사용되었습니다.

주요 사양

매개변수

값

7 Nm의 스톨 토크와 1.2 kW의 연속 출력은 컴팩트한 CNC 축 구성에 일반적인 볼스크류 피치 및 관성 부하에 적합하게 맞춰져 있으며, 3,000 RPM의 최대 속도는 위치 결정 및 절삭 이송 속도 요구 사항 모두에서 진정한 유연성을 제공합니다.

133 Hz의 정격 주파수에서 드라이브 시스템은 모터가 깨끗한 토크 전달로 3,000 RPM 최고 속도에 도달하는 데 필요한 전기적 조건을 생성합니다.

이 주파수는 200–230 VAC 공급 입력에서 서보 앰프에 의해 내부적으로 생성됩니다. 주 전원 연결은 표준 산업 전압이며 드라이브는 주파수 변환을 투명하게 처리합니다.

4.9 A의 정격 전류는 더 큰 BiS 프레임 크기에 비해 적으므로 앰프 모듈의 전류 요구 사항도 그에 따라 가볍습니다. 이는 드라이브 캐비닛 공간이나 전기 인프라를 고려할 때 실용적인 지점입니다.

이 모터가 사용되는 곳

A06B-0075-B203은 소형 CNC 선반, 컴팩트 수직 머시닝 센터, 좌표 드릴링 머신 및 와이어 EDM 장비의 가벼운 축 드라이브에서 가장 자주 발견되며, 축 부하는 일정하고 모터의 연속 정격 범위 내에 있습니다.

또한 더 큰 기계의 보조 축(4축 회전 테이블, 서브 스핀들 Z 드라이브 또는 테일스톡 위치 결정)에서도 사용됩니다. 기계적 요구 사항은 가볍지만 정밀한 서보 제어가 여전히 필요한 경우입니다.

BiS 시리즈가 Fanuc의 디지털 서보 앰프 범위 및 여러 CNC 제어 세대와 광범위하게 호환된다는 점을 감안할 때, 이 모터는 전체 제어 장치를 교체하지 않고도 최신 피드백 및 드라이브 표준으로 이전 축 드라이브를 업그레이드해야 하는 레트로핏 프로젝트에서도 사용됩니다.

BiS 8/3000은 축 부하가 범위 내에 있을 때 이러한 시나리오에서 실용적인 선택입니다.

드라이브 및 제어 호환성

A06B-0075-B203은 Fanuc Beta 시리즈 디지털 서보 앰프 모듈과 호환되며 Series 0i-Mate, 0i, 16i, 18i 및 21i를 포함한 광범위한 Fanuc CNC 제어 플랫폼과 통합됩니다.

서보 앰프는 축을 부하 하에서 작동시키기 전에 올바른 모터 유형 코드로 BiS 8/3000에 맞게 파라미터 설정해야 합니다. 모터 유형 파라미터를 올바르게 설정하는 것이 중요합니다. 잘못된 설정은 파라미터가 실제 모터 사양에서 얼마나 벗어났는지에 따라 성능 저하부터 불안정까지 속도 루프 동작을 유발합니다.

원래 빌드 이후 제어 또는 드라이브 업그레이드를 거친 기계의 경우 기존 서보 앰프가 BiS 시리즈 엔코더 인터페이스를 지원하는지 확인하십시오. 이전 아날로그 드라이브 세대는 직접 호환되지 않을 수 있으며 모터와 함께 인터페이스 변경이 필요할 수 있습니다.

엔코더 및 피드백

B203 접미사는 이 변형이 Fanuc BiA 128 시리즈 엔코더를 사용함을 나타냅니다. 고해상도 위치 피드백을 지원하는 직렬 절대값 가능 엔코더입니다.

페어링된 특정 드라이브 및 제어 구성에 따라 이 엔코더는 절대 및 증분 피드백 모드를 모두 지원하여 다양한 Fanuc 제어 세대에서 피드백 처리가 다른 이 모터에 유연성을 제공합니다.

모든 서보 모터 교체와 마찬가지로 교체 장치의 엔코더 사양은 원본과 일치해야 합니다. 동일한 BiS 프레임 클래스 내에서도 다른 엔코더 유형의 모터를 설치하면 절대 위치 유지 동작, 호밍 시퀀스 및 경우에 따라 드라이브가 시작 시 모터를 올바르게 인식하는 능력에 영향을 미칠 수 있습니다.

조달 및 상태 참고 사항

A06B-0075-B203은 리퍼비시 및 중고 서보 모터 시장에서 활발하게 거래됩니다. 중고 장치를 평가할 때 엔코더 커넥터를 주의 깊게 검사하십시오. 이는 통계적으로 확장된 서비스 기록이 있는 BiS 시리즈 모터에서 가장 흔한 고장 지점이며, 엔코더 커넥터 핀 부식 또는 출구 케이블 손상은 시각적으로 간과하기 쉽지만 진단하기 어려운 간헐적인 위치 오류를 유발합니다.

3상 권선 저항을 측정하여 균형을 확인하고 접지 절연 저항을 확인하며 샤프트를 손으로 돌려 베어링 상태를 확인하십시오. 평판이 좋은 출처의 깨끗하고 약간 사용된 장치는 이러한 모든 검사에서 좋은 테스트 결과를 보여야 하며 설치 전에 벤치 테스트에서 부드럽게 작동해야 합니다.

FAQ

Q1: A06B-0075-B203은 어떤 서보 드라이브 및 CNC 제어와 함께 작동합니까?

이 모터는 Fanuc Beta 시리즈 디지털 서보 앰프 모듈과 함께 사용하도록 설계되었습니다. 0i-Mate, 0i, 16i, 18i 및 21i 제품군을 포함한 Fanuc CNC 제어 플랫폼과 호환됩니다. 시운전 전에 서보 앰프 모터 유형 파라미터를 BiS 8/3000 사양과 일치하도록 설정해야 합니다.

잘못된 모터 유형 코드는 모터 교체 후 축 불안정의 가장 일반적인 원인 중 하나이며 첫 번째 축 이동 전에 항상 확인해야 합니다.

Q2: 7 Nm의 스톨 토크 수치는 축 선택에 어떤 의미가 있습니까?

스톨 토크는 모터의 최대 토크 출력으로, 0 속도에서 발생합니다. 이는 정지 상태에서 축을 가속하고 외부 부하에 대해 위치를 유지하는 데 사용할 수 있는 최대 힘입니다. 지속적인 작동을 위한 열 제한을 나타내는 연속 정격 토크와는 다릅니다.

축에 대한 모터를 선택할 때 스톨 토크는 모터가 필요한 사이클 시간 내에 축의 결합된 기계적 관성을 가속할 수 있는지 여부를 결정하는 수치입니다. BiS 8/3000이 적합한 축의 경우 7 Nm이면 충분합니다. 더 무거운 부하의 경우 더 큰 프레임의 BiS 또는 Alpha iS 모터를 평가해야 합니다.

Q3: 1.2 kW가 주요 CNC 머시닝 축에 충분합니까?

기계 및 축에 따라 다릅니다. 이동 질량이 가볍고 절삭력이 중간 정도인 컴팩트 CNC 선반 및 소형 수직 머시닝 센터에서는 1.2 kW가 주요 X 및 Z 축 드라이브에 완전히 적합합니다.

더 무거운 새들, 작업 테이블 또는 공격적인 절삭 요구 사항이 있는 더 큰 기계에서는 더 높은 출력 모터가 올바른 사양이 될 것입니다. 단순히 가장 큰 모터를 사용하는 것이 아니라 실제 축 부하에 모터를 맞추는 것이 올바른 엔지니어링 접근 방식입니다.

Q4: A06B-0075-B203과 A06B-0075 시리즈의 다른 변형 간의 차이점은 무엇입니까?

A06B-0075 제품군은 변형에 걸쳐 동일한 BiS 8 모터 프레임 및 기본 사양을 공유합니다. 접미사(B103, B203, B303 등)는 일반적으로 엔코더 유형, 브레이크 구성 또는 샤프트 사양의 차이를 나타냅니다.

B203 변형은 특정 엔코더 유형을 사용하며 통합 브레이크가 없습니다. 다른 접미사와 상호 참조하기 전에 엔코더 유형, 샤프트 구성 및 브레이크 상태가 모두 기계의 요구 사항과 일치하는지 확인하십시오. 접미사 변형 간의 기능적 차이는 확인 없이 대체될 경우 호환성 문제를 일으킬 수 있습니다.

Q5: 중고 A06B-0075-B203에 가장 중요한 검사 단계는 무엇입니까?

엔코더 커넥터와 케이블 출구를 우선적으로 확인하십시오. 이곳의 오염이나 부식은 중고 BiS 시리즈 모터에서 위치 피드백 오류의 가장 흔한 원인입니다. 그 후, 3상 권선 저항을 측정하여 모든 위상 간의 균형을 확인하고 접지 절연 저항을 확인하십시오(정상적인 모터는 1 MΩ 이상을 읽습니다).

샤프트를 손으로 돌려 베어링 상태를 평가하십시오. 거칠거나 끌리는 느낌은 베어링 마모를 나타냅니다. 서비스 기록이 불확실한 모든 장치의 경우 엔코더 신호 확인 및 3,000 RPM까지의 무부하 작동을 포함한 전체 벤치 테스트는 생산 기계에 재설치하기 전에 올바른 표준입니다.
