A06B-0033-B077 Fanuc AC 서보 모터 A06B0033B077 AO6B-OO33-BO77

Fanuc A06B-0033-B077 | B-시리즈 AC 서보 모터 B3/3000 — 직선 샤프트, I32B 엔코더

부품 번호: A06B-0033-B077

시리즈: B-시리즈 AC 서보 모터

모델: B3 / 3000

상태: 리퍼비시 / 교환 / 잉여

개요

Fanuc A06B-0033-B077은 컴팩트한 B-시리즈 AC 서보 모터로, 모델 B3/3000이며, ALPHA 및 BiS 제품군이 등장하기 전 Fanuc의 초기 서보 모터 세대 중 더 성능이 뛰어난 모델 중 하나입니다.연속 출력 0.5kW, 5.3A, 191V로 정격되어 있으며, 최대 3,000RPM까지 작동하고 통합된 I32B 증분 엔코더를 통해 안정적인 폐쇄 루프 축 성능을 제공합니다.직선 샤프트와 깔끔한 모터 프로파일은 당시 CNC 공작기계 구동계에 쉽게 통합할 수 있었으며, 오늘날에도 많은 기계가 여전히 작동 중입니다.

B3/3000은 B-시리즈 토크 계층에서 B2/3000보다 한 단계 위에 있습니다.

모터 프레임 크기의 이러한 증가는 B2에 비해 토크 출력이 약간 증가하지만 의미 있는 증가를 가져옵니다. 이는 가벼운 모터를 이상보다 더 많이 사용하는 축에 중요합니다. 0.5kW에서 둘 다 컴팩트 서보 범주에 속하지만, B3의 약간 더 큰 프레임은 B2가 더 뜨거워지는 지속적인 듀티 사이클 하에서 더 일관된 열 성능을 의미합니다.

이것은 인상적인 헤드라인 수치가 아닌, 수년간의 생산 현장 서비스를 통해 명성을 얻은 모터입니다.

현대적인 기준으로 볼 때 고출력 장치는 아니지만, 설계된 기계에서는 할당된 축을 안정적으로 처리하고 긴 서비스 간격을 축적했으며 유지 보수가 용이했습니다. 이러한 실적 때문에 serviceable A06B-0033-B077 장치에 대한 활발한 시장이 여전히 존재합니다.

주요 사양

매개변수

값

이 모터들은 CNC 공작기계 산업이 DC 서보 드라이브에서 AC 서보 기술로 전환되던 시기에 설계 및 제작되었으며, 해당 전환 기간 동안 안정적인 플랫폼을 제공했습니다.

이 모터들이 설치된 기계는 이제 오래되었지만, 상당수는 중소 규모 공장, 유지 보수 시설 및 생산 라인에서 여전히 생산 자산으로 사용되고 있으며, 검증된 기계를 계속 사용하는 경제성이 교체 비용보다 우세합니다.

특히 B3/3000의 경우, 3,000 RPM 속도 등급은 B-시리즈 범위의 중간에 위치했습니다. 가벼운 끝의 컴팩트 고속 장치도 아니고, 제품군 상단의 느리고 무거운 토크 모터도 아닙니다.

할당된 축에 대한 유능한 범용 서보였으며, 191V / 5.3A의 전기 등급은 해당 세대의 Fanuc 서보 증폭기가 지속적으로 처리하도록 설계된 범위 내에 있습니다.

I32B 엔코더 및 폐쇄 루프 제어

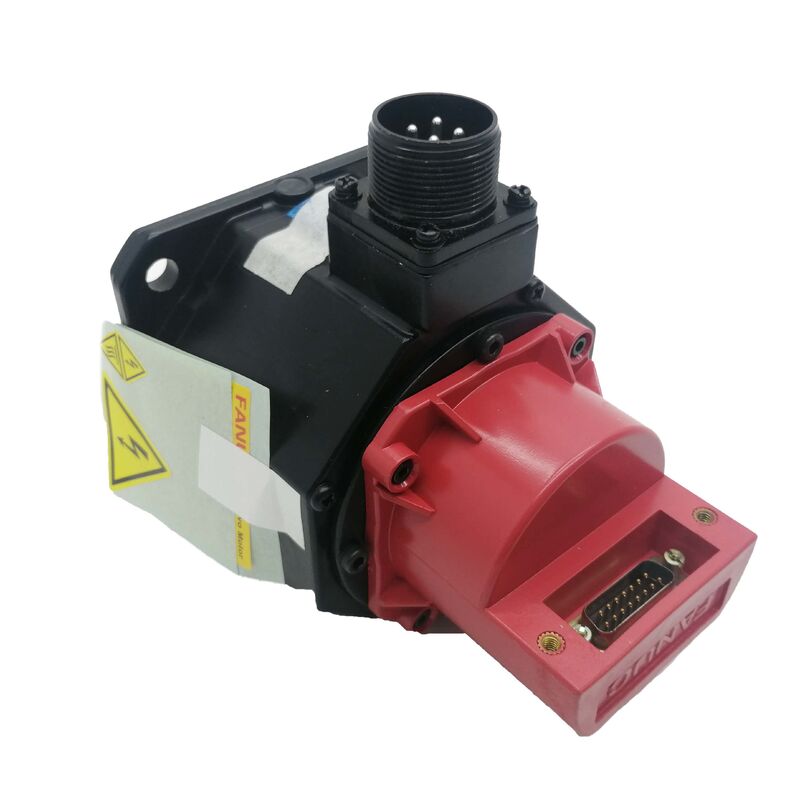

I32B는 모터 후면에 장착된 증분 엔코더로, 서보 드라이브가 정확한 축 제어를 위해 필요한 위치 및 속도 피드백 신호를 제공합니다.

증분 엔코더는 기준 마커 펄스에 상대적인 위치 데이터를 생성합니다. 이는 기계가 시작할 때마다 호밍 시퀀스를 통해 절대 축 위치를 설정한다는 것을 의미합니다. 이는 이 모터가 페어링된 CNC 플랫폼에 대한 표준 관행입니다. 제어 장치는 정상 작동 시퀀스의 일부로 호밍을 관리합니다.

I32B의 펄스 출력은 서보 증폭기의 피드백 입력으로 직접 공급되어 속도 및 위치 제어 루프를 닫습니다.

해상도는 B3/3000이 설계된 공작기계 응용 분야의 위치 정확도 요구 사항에 적합합니다. 결정적으로, 이 응용 분야를 위해 공급되는 모든 교체 모터는 동일한 I32B 엔코더 사양을 가져야 합니다. 서보 드라이브 매개변수 변경 없이 다른 엔코더 유형 또는 해상도를 가진 모터를 장착하면 위치 스케일링 오류가 발생하고 축 작동 중에 엔코더 오류 경보가 트리거될 수 있습니다.

중고 장치의 경우, 엔코더는 종종 가장 면밀히 조사할 가치가 있는 부품입니다. 냉각수 유입으로 인한 오염, 커넥터 부식 및 누적된 진동 피로는 긴 서비스 이력을 가진 B-시리즈 모터에서 가장 흔한 엔코더 고장 모드입니다.

고장난 엔코더가 있는 모터는 일반적으로 드라이브에서 축 위치 오류 또는 폭주 상태로 나타납니다. 적절한 진단이 적용되기 전까지는 항상 엔코더 고장으로 명확하게 나타나는 것은 아닙니다.

직선 샤프트 및 기계적 통합

A06B-0033-B077의 일반 직선 샤프트는 정밀 서보 커플링(벨로우즈, 조, 또는 디스크 유형)과 함께 사용하도록 설계되었으며, 샤프트 직경에 클램핑력을 통해 토크를 전달합니다. 이것은 B3/3000이 장착된 기계 등급의 서보 커플링 볼스크류 축에 대한 표준 구성입니다.

키웨이가 없으므로 샤프트 설치는 올바른 커플링 클램핑 토크에 의존하며, 재설치 시 확인해야 하며 가정해서는 안 됩니다.

모터의 컴팩트한 물리적 치수는 B3 프레임 클래스의 B-시리즈 표준을 따릅니다.

장착 볼 패턴, 샤프트 치수 및 커넥터 위치는 시리즈 내에서 일관되므로 교체 소싱이 단순화됩니다. 올바르게 지정된 동일한 단위는 수정 없이 기존 기계 장착에 맞아야 합니다.

가용성 및 실질적인 소싱

A06B-0033-B077은 더 이상 활발하게 생산되지 않습니다. 가용성은 리퍼비시 모터 시장, 잉여 신규 재고 채널 및 전문 서보 수리 회사에서 운영하는 교환 프로그램에 따라 달라집니다.

이 모터에 의존하는 기계를 운영하는 시설의 경우, 일반적으로 리퍼비시된 원래 장치와 전체 축 드라이브 업그레이드 중에서 선택하게 됩니다. 많은 오래된 기계의 경우, 비용-편익 분석은 serviceable 모터를 소싱할 수 있는 한 원래 사양을 유지하는 것을 선호합니다.

리퍼비시된 A06B-0033-B077을 평가할 때, 시각적 검사만으로는 문서화된 테스트 결과를 요구하십시오.

시각적 검사를 통과한 모터라도 권선 절연이 손상되었거나, 베어링 상태가 불안정하거나, 부하 시에만 나타나는 엔코더 출력 저하가 있을 수 있습니다.

평판 좋은 서보 수리 시설의 리퍼비시된 장치는 판매 전에 이러한 매개변수에 대해 테스트되었을 것입니다. 이 연식의 모터에서는 해당 검증이 중요합니다.

자주 묻는 질문

Q1: A06B-0033-B077과 호환되는 Fanuc 서보 드라이브 및 CNC 제어 장치는 무엇입니까?

B3/3000은 모터와 동일한 세대의 Fanuc B-시리즈 호환 서보 증폭기와 함께 사용하도록 설계되었습니다. 이 모터 생산 기간 동안 사용되던 구형 Fanuc CNC 제어 플랫폼과 통합됩니다.

레트로핏 또는 수리 시나리오에서 모터를 사용할 때, 서보 증폭기가 I32B 엔코더 인터페이스를 지원하는지, 그리고 모터 유형 매개변수가 B3/3000 사양과 일치하는지 확인하십시오. 드라이브 호환성을 확인하지 않고 모터 세대를 혼합하는 것은 일반적인 시운전 문제의 원인입니다.

Q2: A06B-0033-B077은 Fanuc에서 새 제품으로 아직 구할 수 있습니까?

아니요. 이 모터는 더 이상 활발하게 생산되지 않습니다. 소싱 옵션은 리퍼비시된 원본, 검증된 잉여 신규 재고 장치 및 전문 서보 모터 수리 회사의 교환 프로그램입니다.

이 모터에 의존하는 기계의 경우, 신뢰할 수 있는 리퍼비시 공급업체와 관계를 구축하거나 검증된 예비 부품을 보관하는 것이 계획되지 않은 다운타임에 대한 가장 실질적인 대비책입니다.

Q3: 동일한 시리즈의 B3/3000과 B2/3000의 차이점은 무엇입니까?

두 모터 모두 3,000 RPM으로 작동하며 동일한 I32B 엔코더 및 직선 샤프트 구성을 공유합니다. B3는 B2보다 약간 더 큰 프레임을 차지하며, 이는 연속 토크 출력을 약간 증가시키고 지속적인 듀티 하에서 열 여유를 개선합니다.

전기 등급도 그에 따라 다릅니다. 직접 교체할 수 없습니다. 장착 치수, 샤프트 크기 및 서보 드라이브 매개변수는 모두 설치된 모터 사양과 일치해야 합니다.

Q4: 이 모터에서 I32B 엔코더 고장을 어떻게 식별합니까?

B3/3000의 엔코더 고장은 일반적으로 서보 드라이브에서 축 위치 오류, 불안정한 속도 동작 또는 엔코더 오류 경보로 나타납니다. 일반적인 원인으로는 엔코더 하우징 내부의 냉각수 오염, 커넥터 핀 부식 및 누적된 진동으로 인한 신호 저하가 있습니다.

엔코더 고장을 구체적으로 확인하려면 오실로스코프 또는 서보 테스트 장치를 사용하여 엔코더 신호 출력을 확인해야 합니다. 올바른 펄스 수의 깨끗한 사각파 신호는 엔코더를 고장 원인에서 제외합니다.

Q5: 설치 전에 중고 A06B-0033-B077에서 무엇을 검사해야 합니까?

3상 권선 저항이 모든 상에 걸쳐 균형을 이루는지 확인하고 권선과 접지 간의 절연 저항을 측정하십시오. 둘 다 권선 상태를 나타냅니다. 샤프트를 손으로 돌려 베어링의 거칠기나 끌림을 느껴보십시오.

엔코더 커넥터의 부식과 케이블 출구의 손상 또는 마모를 검사하십시오. 샤프트가 직선이고 커플링 접촉 영역에 눈에 띄는 흔들림이나 손상이 없는지 확인하십시오. 서비스 이력이 불확실한 장치의 경우, 생산 서비스에 다시 투입하기 전에 최소한의 표준으로 무부하 가동 및 엔코더 신호 확인을 포함한 전체 벤치 테스트를 수행해야 합니다.
