| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-0032-B077 |

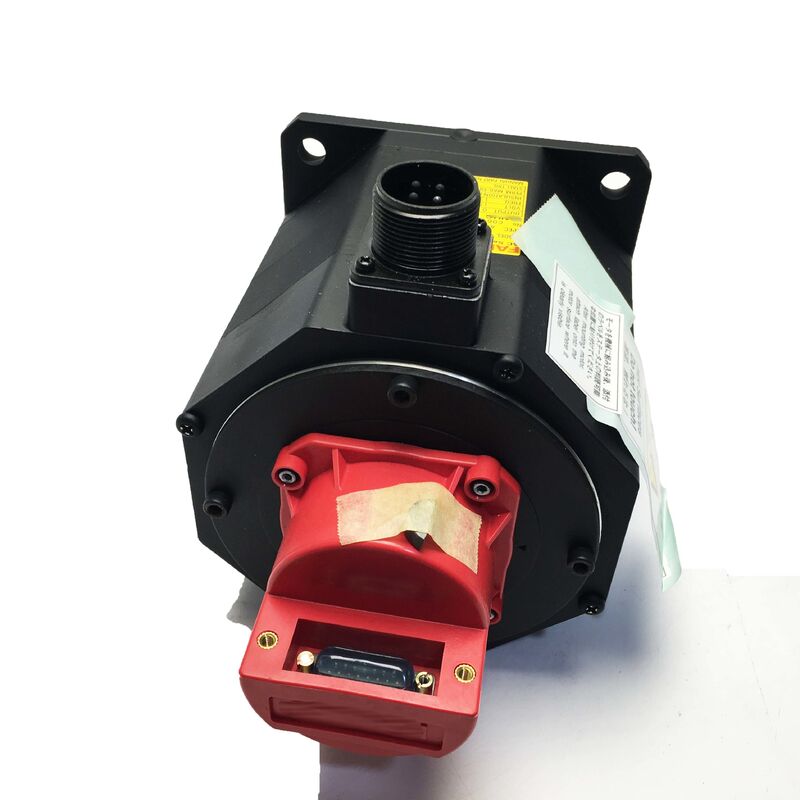

Fanuc A06B-0032-B077은 Fanuc의 B 시리즈 제품군인 B2/3000 모델의 컴팩트한 AC 서보 모터입니다. 이 신뢰할 수 있는 장치는 제조사에서 단종되기 전에 CNC 공작 기계에 광범위하게 사용되었습니다.
더 이상 생산되지 않지만, 이 모터는 여전히 서비스 중인 기계를 지원하기 위해 산업 MRO 시장에서 활발하게 거래되고 있습니다. B2/3000은 3,000 RPM으로 작동하는 소형 프레임 설계를 특징으로 하며, 직선 샤프트와 I32B 증분 엔코더가 장착되어 정밀한 폐쇄 루프 위치 및 속도 피드백을 제공합니다.
컴팩트한 크기와 깔끔한 샤프트 구성으로 인해 2차 축, 보조 위치 결정 드라이브 및 서브 축 기능과 같이 공간 제약 및 적당한 부하 요구 사항이 주요 고려 사항이었던 경량 CNC 축 응용 분야에 이상적이었습니다.
| 모델 | B2 / 3000 |
| 최대 속도 | 3,000 RPM |
| 샤프트 유형 | 직선 샤프트 (키 홈 없음) |
| 엔코더 | I32B 증분 엔코더 |
| 응용 분야 | CNC 축 드라이브 |
| 제조사 상태 | 단종 |
B 시리즈 모터는 Fanuc 서보 모터 개발의 이전 세대를 나타내며, ALPHA 및 BETA 시리즈에 앞서 있습니다. 이 모터는 당시 CNC 기계에서 안정적이고 정확한 축 움직임을 제공하도록 설계되었으며, 주요 공작 기계 제조업체의 표준 장비였던 Fanuc 서보 드라이브 시스템과 통합되었습니다.
B2 지정은 이 모터가 B 시리즈 토크 범위의 작은 끝에 위치함을 나타냅니다. 3,000 RPM으로 작동하며, 최대 토크 출력보다 적당한 속도와 컴팩트한 크기가 우선시되는 응용 분야에 배치되었습니다.
일반적인 응용 분야에는 선반 센터, 소형 수직 머시닝 센터, 전용 드릴링 및 태핑 기계가 포함되었으며, 일반적으로 컴팩트 선반의 X 또는 Z 축과 같은 경량 축 또는 보조 위치 결정 기능을 처리했습니다.
I32B 증분 엔코더는 마커 채널에 참조되는 위치 및 속도 펄스를 생성하며, CNC 호밍 시퀀스는 시작 시 절대 축 참조를 설정합니다. 이 엔코더는 B 시리즈 모터 범위에서 표준이었으며 이 세대의 Fanuc 서보 드라이브 시스템과 원활하게 통합됩니다.
중고 A06B-0032-B077 장치를 평가할 때 엔코더는 신중한 평가가 필요합니다. 일반적인 고장 모드에는 오염, 커넥터 손상 또는 진동 손상이 포함됩니다. 고장난 엔코더가 있는 모터는 적절한 장비 없이는 진단하기 어려운 위치 오류 또는 드라이브 경보를 발생시킵니다.
교체 모터는 동일한 I32B 엔코더 사양을 유지해야 합니다. 서보 드라이브 매개변수를 업데이트하지 않고 다른 엔코더 유형 또는 펄스 해상도를 가진 모터를 설치하면 위치 스케일링 오류가 발생하고 축 작동이 완전히 불가능해질 수 있습니다.
Fanuc에서 A06B-0032-B077을 단종함에 따라 표준 공급 채널을 통해 새로운 공장 재고를 더 이상 사용할 수 없습니다. 현재 옵션은 다음과 같습니다.
품질 재생 장치는 권선 검사, 베어링 교체, 엔코더 확인 및 전체 작동 테스트를 포함한 포괄적인 테스트를 거칩니다. 다운타임 비용이 높은 기계의 경우 예비 모터를 비축해 두는 것이 가장 안정적인 비상 계획입니다.
A06B-0032-B077은 생산 당시 Fanuc 서보 드라이브 시스템과 함께 사용하도록 설계되었습니다. 특정 앰프 모듈 및 CNC 제어 세대와의 호환성은 앰프 유형 및 제어 시스템에 구성된 모터 매개변수 설정에 따라 달라집니다.
교체 설치 중 서보 드라이브 매개변수의 모터 유형 코드가 B2/3000 사양과 일치하는지 확인하십시오. 이 중요한 단계는 속도 루프 불안정 또는 지속적인 드라이브 오류를 방지합니다.
원래 빌드 이후 제어 또는 드라이브 업그레이드를 거친 기계의 경우 I32B 엔코더가 있는 교체 모터가 업데이트된 시스템에서 올바르게 인식되는지 확인하십시오. 일부 레트로핏 시나리오에서는 추가 인터페이스 어댑터 또는 매개변수 수정이 필요할 수 있습니다.
Fanuc는 제품 세대가 발전하고 새로운 시리즈가 이전 설계를 대체함에 따라 모터를 단종합니다. 단종은 새로운 공장 생산이 없음을 의미하지만, 모터를 수리할 수 없게 만드는 것은 아닙니다. 독립적인 서보 모터 수리 시설은 B 시리즈 모터를 정기적으로 서비스하며, 재생/잉여 장치는 계속 사용할 수 있습니다.
A06B-0032-B077은 I32B 증분 엔코더를 사용합니다. 교체 모터는 동일한 엔코더 사양을 유지해야 합니다. 다른 엔코더 해상도 또는 신호 유형은 위치 피드백 오류를 유발하고 매개변수 업데이트 없이는 드라이브 경보를 트리거하거나 올바른 축 호밍을 방해할 수 있습니다.
이론적으로 최신 세대 모터로 업그레이드하는 것은 가능하지만, 플러그 앤 플레이 솔루션은 아닙니다. 물리적 장착, 샤프트 치수 및 커넥터 핀아웃은 세대마다 다릅니다. 서보 드라이브 호환성 및 매개변수 설정도 평가해야 합니다. 간단한 교체의 경우, 동일한 B2/3000 장치가 위험이 낮습니다.
주요 고장 모드에는 베어링 마모(특히 온도 순환 또는 진동이 있는 환경에서), 오염 또는 커넥터 손상으로 인한 엔코더 고장, 지속적인 과부하 또는 냉각수 노출로 인한 권선 절연 저하가 포함됩니다. 모두 서비스에 반환하기 전에 적절한 벤치 테스트를 통해 식별할 수 있습니다.
권선 저항 균형, 절연 저항 대 접지, 엔코더 신호 확인 및 정격 속도에서 부드러운 작동을 확인하는 무부하 가동을 포함한 문서화된 테스트 결과를 요청하십시오. 샤프트 직진도를 검사하고 엔코더 커넥터/케이블 출구에 손상이 없는지 확인하십시오. 기본적인 테스트 문서를 제공할 수 없는 공급업체는 피해야 합니다.
