| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |

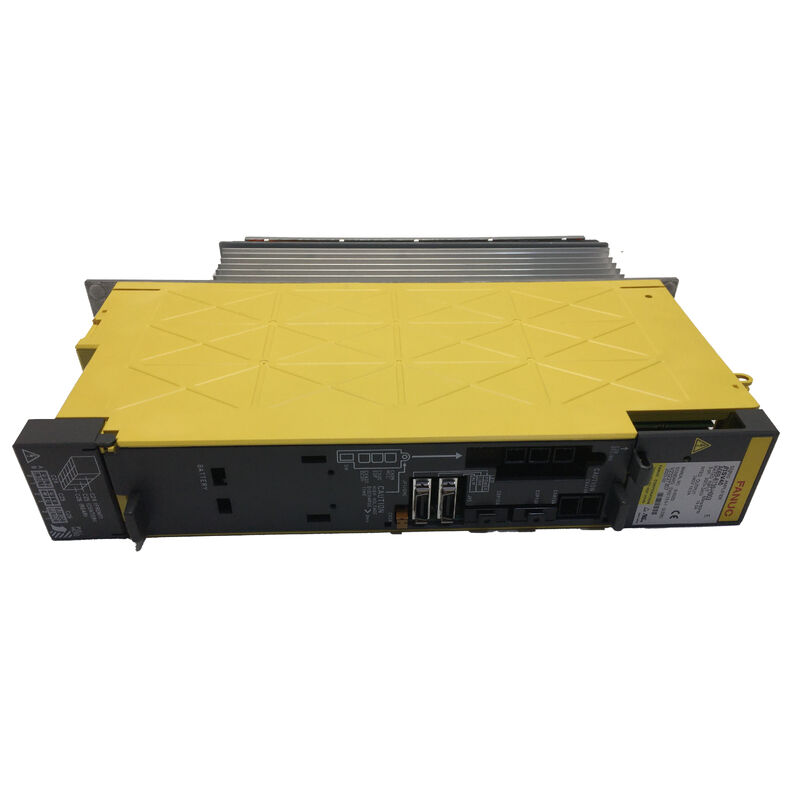

| 모델 번호 | A06B-6130-H003 |
biSV-40은 주로 FANUC의 0i-C 및 0i-D 시리즈 CNC 컨트롤러와 3x-i 시리즈와 함께 사용하도록 설계되었습니다. 호환성은 궁극적으로 특정 CNC 내의 소프트웨어 구성 및 축 할당에 따라 달라집니다. 직접 교체 시나리오(기계의 원래 장치가 A06B-6130-H003이었던 경우)에서는 정의상 교체품이 동일한 컨트롤러와 호환됩니다. 이 앰프를 다른 기계 또는 컨트롤러 구성에 통합하는 경우 시스템 문서와 함께 FSSB 축 매핑을 확인하십시오.선구적인 디자인: 최초의 베타 i 장치6130 시리즈가 돋보이는 이유를 이해하려면 출시 당시의 새로운 점을 인식하는 것부터 시작해야 합니다. A06B-6130-H003은 베타 i 플랫폼을 정의한 여러 설계 원칙을 도입했습니다:독립형 내장 전원 공급 장치. 알파 모듈식 시리즈와 달리 여러 드라이브 축에 걸쳐 공유되는 별도의 전원 공급 장치 모듈이 필요한 알파 모듈식 시리즈와 달리, biSV-40은 자체 내부 전력 단계를 갖추고 있습니다. 이러한 독립성은 중앙 집중식 전원 모듈로 돌아가지 않고도 장치가 구동하는 축 근처의 기계 어느 지점에나 설치할 수 있음을 의미합니다. 기계 제작업체의 경우 이러한 자유는 특히 메인 드라이브 캐비닛에서 떨어진 ATC(자동 공구 교환 장치), 터렛 및 회전 테이블과 같은 축에서 더 깔끔한 기계 설계를 가능하게 했습니다.FSSB 광섬유 통신. 6130-H003은 FANUC의 고속 FSSB(Fanuc Serial Servo Bus) 광섬유 인터페이스를 통해 CNC 컨트롤러에 연결됩니다. 광섬유 전송은 본질적으로 전자기 간섭에 면역이며(전기적으로 노이즈가 많은 기계 환경에서 중요), 엄격한 서보 루프 폐쇄에 필요한 낮은 지연 시간 위치 피드백을 제공합니다. 이는 알파 시리즈에서 사용되는 것과 동일한 통신 백본으로, 베타 i에 더 컴팩트한 패키지로 전체 규모의 서보 시스템의 정밀한 성능을 제공합니다.기술 사양매개변수
세부 정보
부품 번호A06B-6130-H003별칭
FANUC 명칭
SVM1-40i / BSVM1-40i / biSV-40시리즈
FANUC Beta i 시리즈 (6130) — 1세대축 수
| 제어 인터페이스 | FSSB (광섬유 직렬 서보 버스) |
|---|---|
| 전원 공급 장치 | 내장형 (독립형 장치) |
| 호환 모터 | a4/4000i, a98/3000i, ai8/3000, B12/3000iS, B22/2000iS |
| 호환 CNC | FANUC 0i-C/D, 3x-i 시리즈 및 기타 |
| 입력 전압 | 200V AC |
| 제조업체 | FANUC, 일본 |
| 인증 | CE |
| 사용 가능한 상태 | 신품 / 중고 (검사 완료) |
| 최소 주문 수량 | 1개 |
| 일일 공급량 | 최대 100개 |
| 배송 | 결제 확인 후 0~3 영업일 |
| 포장 | 오리지널 포장 |
| 이 모델의 재고는 빠르게 소진되므로 주문 전에 가용성을 확인하려면 당사에 문의하십시오. | 장치 내부: 제공되는 내용 |
| A06B-6130-H003에는 세 가지 핵심 내부 어셈블리가 포함되어 있습니다: 50A 트랜지스터 전력 모듈, 배선 보드(A16B-3200-0512) 및 제어/인터페이스 카드(A20B-2101-005x). 이러한 보드는 별도로 제공되지 않으며, 장치는 통합 어셈블리로 배송 및 서비스됩니다. 별도로 사용 가능한 예비 부품에는 교체용 트랜지스터, 내부 퓨즈 및 드라이브의 냉각 팬이 포함됩니다. 장기 유지 보수 계획을 고려하는 구매자의 경우, 소모품 예비 부품과 함께 양품 앰프 장치를 보관하는 것이 이 드라이브를 실행하는 기계의 향후 가동 중지 시간을 최소화하는 가장 실용적인 접근 방식입니다. 이 장치에는 누설 전류 감지 및 경보 출력 기능이 내장되어 있어 유지 보수 팀이 다운스트림 모터 또는 케이블 결함을 더 광범위한 손상으로 확대되기 전에 식별하는 데 도움이 되는 조기 경고 기능을 제공합니다. | 6130과 다른 베타 시리즈 드라이브 비교 |
| 베타 시리즈 앰프를 찾는 구매자는 때때로 여러 6130 변형 및 인접 시리즈 번호를 접하게 됩니다. 빠른 안내: | 6130 시리즈 내에서 H003은 1세대 베타 i 라인의 중간 출력 변형입니다. H002(biSV-20)는 더 작은 모터에 대해 더 낮은 출력 전류로 작동하는 반면, H004는 더 높은 전류 범위를 처리합니다. 이들은 상호 교환할 수 없으므로 항상 전체 부품 번호를 일치시키십시오. |
| 6132 시리즈(H003 및 H004 등)는 후기 세대 베타 앰프 라인을 나타냅니다. 6132 시리즈는 FSSB 및 I/O 링크 변형을 모두 포함하는 반면, 6130 시리즈는 전용 FSSB입니다. 기계의 문서에 A06B-6130-H003이 명시되어 있다면, 6132 시리즈 장치는 유효한 대체품이 아닙니다. | 주문, 결제 및 배송 |
| DHL 및 FedEx를 통한 전 세계 배송. 대부분의 주문은 결제 확인 후 0~3 영업일 이내에 당사 시설에서 출고됩니다. 여러 품목 주문 시 통합 배송이 가능합니다. | 결제 옵션: |
| 은행 송금(T/T) — 모든 주문 금액에 대해 허용 | PayPal — $500 이하 주문에 대해 |
서부 연합 — 모든 주문 금액에 대해 허용
보증 및 반품상태보증 기간신품 / 미사용12개월중고 / 검사 완료3개월
장치가 손상되거나, 불완전하거나, 설명과 다르게 도착하는 경우 또는 수령 후 4일 이내에 작동 불능으로 판명되는 경우 반품이 허용됩니다. 품목은 원래 상태여야 하며 보증 라벨이 부착되어 있어야 합니다. 반품 운송비는 구매자의 책임입니다. 잘못된 설치, 모터 구성 불일치 또는 배송 후 물리적 손상으로 인한 고장은 보증 범위에 포함되지 않습니다. 이 장치가 기계에 적합한지 확실하지 않은 경우 주문 전에 문의하십시오.
자주 묻는 질문
아니요. 일부 시각적 유사성을 공유하고 베타 서보 제품군에 속하지만, 6130 및 6132 시리즈는 상호 교환할 수 없습니다. 가장 중요한 차이점은 제어 인터페이스입니다. 6130-H003은 FSSB(광섬유 직렬 서보 버스)를 사용하고, 6132-H003은 PMM을 통한 I/O 링크를 사용합니다. 커넥터 구성, 내부 펌웨어 및 통신 프로토콜이 다릅니다. 6130용으로 설계된 기계에 6132 장치를 대체하면 드라이브와 CNC 간의 통신 오류가 발생합니다. 항상 정확한 부품 번호 일치로 교체하십시오.
Q2: 제 기계는 ATC 또는 터렛에 A06B-6130-H003을 사용하는데, 일반적인 애플리케이션입니까?네, 매우 일반적입니다. biSV-40의 독립형 전원 공급 장치 설계는 기계 제작업체가 드라이브를 원격 축에 물리적으로 가깝게 배치할 수 있도록 유연성을 제공하기 위해 특별히 고안되었습니다. 자동 공구 교환 장치, 터렛 인덱서 및 팔레트 메커니즘은 이 장치가 설계된 애플리케이션의 정확한 유형입니다. 즉, 기계적으로 메인 서보 캐비닛에서 떨어져 있지만 FSSB 기반 폐쇄 루프 제어의 정밀도가 필요한 축입니다. CNC로 다시 연결되는 광섬유 케이블은 신호 저하 없이 구리 기반 서보 피드백보다 더 긴 거리를 실행할 수 있으며, 이는 이러한 원격 배치에 적합합니다.Q3: A06B-6130-H003은 어떤 FANUC CNC 컨트롤러와 호환됩니까?
biSV-40은 주로 FANUC의 0i-C 및 0i-D 시리즈 CNC 컨트롤러와 3x-i 시리즈와 함께 사용하도록 설계되었습니다. 호환성은 궁극적으로 특정 CNC 내의 소프트웨어 구성 및 축 할당에 따라 달라집니다. 직접 교체 시나리오(기계의 원래 장치가 A06B-6130-H003이었던 경우)에서는 정의상 교체품이 동일한 컨트롤러와 호환됩니다. 이 앰프를 다른 기계 또는 컨트롤러 구성에 통합하는 경우 시스템 문서와 함께 FSSB 축 매핑을 확인하십시오.Q4: A06B-6130-H003이 고장났음을 나타내는 가장 일반적인 오류 증상은 무엇입니까?가장 빈번한 고장 증상으로는 CNC에서 모터 움직임 없이 축 서보 경보가 발생하는 경우, 모터 또는 케이블에 일치하는 결함 없이 앰프의 LED에 경보 상태가 표시되는 경우, 해당 축에서 FSSB 통신이 손실되는 경우, 검사 시 퓨즈가 끊어지거나 트랜지스터가 과열된 명백한 증거가 있는 경우 등이 있습니다. biSV-40은 숫자 판독 장치가 있는 일부 드라이브와 달리 LED 경보 디스플레이를 사용하므로, 드라이브 결함과 모터 또는 피드백 결함을 구별하려면 일반적으로 LED 패턴과 CNC의 경보 기록을 교차 참조해야 합니다. CNC가 이 축과 특정적으로 관련된 하드웨어 경보를 보고하고 모터 권선이 정상으로 테스트되면, 일반적으로 앰프가 원인일 가능성이 높습니다.
이 앰프가 생산에 중요한 축에 있는 기계를 운영하는 시설의 경우, 최소한 하나의 예비품을 보유하는 것이 일반적으로 투자할 가치가 있습니다. 6130 시리즈는 구형 세대 드라이브이며, 재고는 있지만 리드 타임은 예측할 수 없으며, 특히 신품의 경우 더욱 그렇습니다. 교체품이 도착하기를 기다리는 동안 생산 중단 하루의 비용은 종종 예비품 자체의 비용보다 훨씬 초과합니다. 기계가 2교대 또는 3교대로 운영되거나 이 축이 생산 흐름의 중요 경로에 있다면, 예비 장치를 반응 구매가 아닌 유지 보수 자산으로 취급하는 것이 좋습니다.가용성 확인 또는 견적 요청:Amy 씨에게 문의 — sales01@sande-elec.com | Skype: sandesales01 | 전화: +86 18620505228
