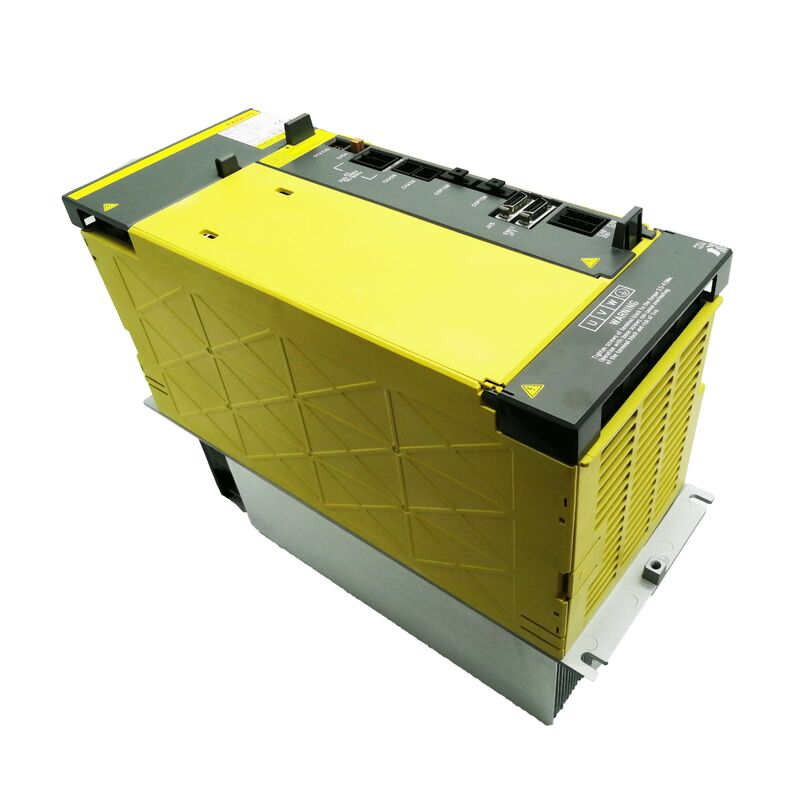

FANUC A06B-6127-H202 알파 i 세르보 앰플리퍼 모듈 400V CNC 시스템용 듀얼 액스 AiSV-10/10HV

이 증폭기의 사양에는 다른 어떤 것보다 더 중요한 세부사항이 있습니다.이 드라이브가 속한 전기의 세계를 정의합니다.400V AC, 3단계 입력, FANUC의 Alpha i 세르보 플랫폼의 고전압 클래스, 유럽 표준 및 산업용 전력 인프라에서 작동하는 더 큰 CNC 기계 도구에 대한 처음부터 설계되었습니다.

만약 당신의 기계가 400V 전원 공급에서 작동하고 당신의 CNC 제어 FANUC 30i, 31i, 32i, 또는 35i 시리즈,A06B-6127-H202200V 입력 세르보 모듈은 여기에 대체할 수 없습니다. 전력 구조는 다릅니다. 그 차이점은 근본적입니다.

우리는 A06B-6127-H202를 새롭고 사용된 상태 (검사된 상태) 로 보관하고 0~3 일 이내에 전세계로 보내기 위해 준비되어 있습니다.

6127 시리즈: 1세대 알파 i 고전압 플랫폼

A06B-6127 시리즈는 FANUC의 원래의 Alpha i HV 서보 증폭기 모듈 가족을 나타냅니다. 400V CNC 환경을 위해 특별히 만들어진 첫 번째 세대 드라이브입니다.200V 알파i 모듈 (예를 들어 6096 및 6117 시리즈) 이 표준 전압 가공 센터를 서비스하는 경우, 6127 시리즈는 다른 기계 클래스를 위해 설계되었습니다: 더 큰 가공 센터, 중량 회전 세포 및 정밀 시스템 유럽, 일본,그리고 고성능 산업 시설에서 400V 3단계 전원이 네트워크 표준입니다.

H202는 이 가족 내의 이중 축 범위의 입구에 자리 잡고 있습니다.그 "SVM2" 명칭은 단일 모듈 하우스에서 동시에 두 개의 독립적 인 서보 축을 동원하는 것을 확인합니다.두 채널 모두 10A로 지정되어 30i/31i 제어 시스템 내에서 2차 또는 정밀 축에 사용되는 작은 알파 서보 모터에 적합합니다.

A06B-6290 시리즈와 같은 동일한 역할의 후속 모델은 2011년 무렵부터 6127을 대체하기 시작했다.그 세대 전환은 여전히 6127 HV 모듈을 사용하는 기계의 상당한 설치 기반을 의미합니다., H202의 대체 수요는 꾸준히 유지됩니다.

기술 사양

이 드라이브 에서 인적 인력 문제 가 중요 한 이유

6127 시리즈의 한 가지 측면은 모든 유지 보수 또는 조달 엔지니어에게 이해 할 가치가 있습니다.HRV고반응 벡터 제어 FANUC CNC가 이러한 증폭기 모듈과 어떻게 통신하는지를 제어하는 서보 알고리즘입니다.

A06B-6127-H202는 HRV2와 HRV3를 모두 지원합니다. 특히 HRV3는 CNC가 더 높은 샘플링 주파수에서 서보 루프를 실행 할 수있게합니다.낮은 공급 속도에서 눈에 띄게 부드러운 움직임을 생성하고 복잡한 콘투어링 중에 더 긴 위치 정확도를표면 마감 품질이 중요한 기계에서 정밀 폼 가공, 항공 우주 부품, 고 용도 도형 작업에서 드라이브의 HRV 능력은 현재 등급만큼 중요합니다.

이것은 드라이브 세대에 걸쳐 교환 가능한 기능이 아닙니다. H202를 교체할 때, 입력된 단위는 기계의 CNC가 사용하도록 구성된 것과 동일한 HRV 수준을 지원해야합니다.하위 HRV 지원을 가진 드라이브는 HRV3 매개 변수를 사용하는 기계에 설치된 매개 변수를 조정 할 필요가 있습니다.

H202 컨텍스트: 이중축 HV 가족

6127 시리즈 내에서 부품 번호 후자는 축 수와 출력 전류를 모두 암호화합니다. H2xx의 "2"는 이중 축 (한 모듈에 두 개의 채널) 을 의미합니다.다음 숫자는 현재 범위를 나타냅니다.: 10/10A의 H202는 H203 (20/20), H205 (20/40), H206 (40/40), H207 (40/80), H209 (80/80) 으로부터 시리즈가 확장되는 가장 작은 쌍 축 HV 변종입니다.단축 HV 모듈은 H1xx 표시를 가지고 있습니다.; 3축 모듈은 H3xx입니다.

이것은 실용적으로 중요합니다. 만약 당신의 기계가 H203 또는 H205를 사용한다면, H202는 인터페이스 차이 때문에하지만 출력 전류 등급이 기계의 모터와 일치하지 않기 때문에주문 전에 항상 전체 부품 번호를 확인하세요.

조건 옵션 설명

신규 단위사용되지 않은 원본 FANUC 재고로 공급되며, 우리 창고에서 12개월의 보증이 있습니다.새로운 단위는 이전 서비스 역사에 대한 모든 불확실성을 제거.

사용된 (검사된) 단위검사를 받았고 3개월의 보증이 있습니다. 그들은 MRO 예산을 관리하는 시설에 대한 실용적인 옵션입니다.또는 H202가 1차 대체용품이 아닌 2차 예비용품으로 필요한 경우두 가지 옵션은 원래 포장으로 배송됩니다.

주문, 결제 및 배송

DHL 및 FedEx을 통해 전세계 배송 대부분의 주문은0 ~ 3 일결제 확인 후 복합 배송이 가능합니다.

지불 옵션:

• 은행 송금 (T/T)
• PayPal 500달러 이하의 주문에
• 웨스턴 유니온 (Western Union)

수입 관세 및 목적지에서의 지역 세금은 구매자의 책임입니다. 주문하기 전에 귀하의 국가에 대한 배송 비용 추정치를 필요로하는 경우, 저희에게 연락하고 우리는 즉시 확인 할 것입니다.

보증 및 반환

유닛이 손상되거나 불완전하거나 설명대로 되지 않거나접수 후 4일반품 운송은 구매자의 책임입니다. 상품은 보증 라벨이 손상되지 않은 상태로 원래 상태로 반환해야합니다.

설치 오류, 잘못된 매개 변수화 또는 부적절한 HV 전원 공급 연결으로 인한 장애는 보증 적용 범위에 포함되지 않습니다.특정 기계 구성과 호환성에 대한 불확실성이 있다면구매하기 전에 연락하십시오.

자주 묻는 질문

Q1: 내 기계는 200V 서보 시스템을 사용합니다. 전원 공급을 업그레이드하면 A06B-6127-H202가 대체로 사용될 수 있습니까?

6127 HV 시리즈는 단순히 200V 드라이브의 전압 선택 버전이 아닙니다. 그것은 다른 전력 단계 구성 요소와 다른 하드웨어 플랫폼입니다.다른 전원 공급 모듈 요구 사항 (HV 시리즈 aiPS-HV 전원 단위)이 두 시스템은 상호 교환되지 않습니다.그리고 다른 대신 하나를 재구성 시도는 전원 공급 교환보다 훨씬 더 많은 것을 요구합니다 일반적으로 기계 캐비닛의 전체 세르보 섹션에 변화를 포함합니다.만약 현재 시스템이 200V로 작동한다면, 올바른 대체는 6127 HV가 아닌 200V Alpha i 시리즈에 속합니다.

Q2: A06B-6127-H202와 A06B-6290-H202의 차이점은 무엇입니까?

6290-H202는 2011년경부터 도입된 6127-H202의 2세대 대체기입니다. 둘 다 쌍축 AiSV-10/10HV 드라이브입니다.그러나 6290 시리즈는 업데이트 된 제어 전자 장치를 통합하고 0i-MD 및 0i-TD뿐만 아니라 31i-B 및 관련 플랫폼을 포함한 최신 FANUC CNC 세대와 호환됩니다.. 6127-H202는 1세대 단말기입니다. 주로 30i/31i 모델 A 컨트롤에 맞춘 것입니다.6290-H202로 대체하는 것은 일반적으로 가능하지만 매개 변수 검토와 CNC 호환성 확인이 필요합니다.

Q3: H202에는 두 개의 축이 있습니다. 이것은 두 축이 같은 모듈에 있어야한다는 것을 의미합니까? 한 축만 고장 났다면 어떻게 될까요?

네, H202는 L축과 M축을 동원하는 단일 모듈입니다. 두 채널은 물리적으로 함께 배치되어 있습니다.전체 H202 모듈은 여전히 교체해야 합니다 ∙ 채널은 작동이 불가능하거나 독립적으로 교체할 수 없습니다교체 장치를 설치 할 때 두 축 모두 새로운 모듈에서 작동 할 것입니다. 그래서 이전에 작동하는 축도 효과적으로 "새로운"운전력을 얻습니다.이것은이 설계의 모듈식 서보 증폭기와 표준 관행입니다.

Q4: A06B-6127-H202는 어떤 배터리를 사용하며 주기적으로 교체해야 합니까?

H202는파나소닉 BR-2-3 AGCT4A리?? 배터리, 주 전원이 꺼졌을 때 메모리 지원 데이터 (일반적으로 코더 절대 위치 데이터) 를 유지합니다. 배터리 수명은 사용 및 저장 조건에 따라 달라집니다.하지만 주기적으로 교체하는 것은 이 드라이브를 실행하는 기계의 일상 유지 보수의 일부로 권장됩니다.. 배터리를 교체 할 때, 그것은 특히 패널의 맨 금속 부품을 만지지 않는 것이 중요합니다, HV 전력 회로 섹션과 접촉을 피하십시오,전원 종료 후 잔류 고전압이 콘덴시터에 남아있을 수 있기 때문에안전 방출 대기 기간을 유지 보수 설명서에 명시한대로 드라이브 캐비닛 내부에서 작업하기 전에.

Q5: 이 모듈은 원래 유럽에 건설 된 가공 센터에 설치되었습니다. 다른 지역 전력 표준에서 작동 할 수 있습니까?

A06B-6127-H202는 400V AC 3단계 입력을 위해 설계되었으며, 이는 유럽 표준 산업 공급 장치 (일반적으로 국가에 따라 380~415V) 와 일치합니다.또한 일본에서 400V 시스템과 호환됩니다 (산업용 400V 공급원을 사용할 때), 아시아의 일부 지역, 그리고 다른 지역은 동등한 전압을 가동합니다.스텝업 트랜스포머와 적절한 대응 HV 전원 공급 모듈이 없는 200V 또는 240V 3단계 시스템에 적합하지 않습니다.만약 당신이 당신의 시설의 공급 전압이 이 드라이브의 요구 사항과 일치하는지 확실하지 않다면,주문하기 전에 전기 엔지니어와 확인 400V 드라이브를 호환되지 않는 공급 장치로 작동하면 즉각적인 고장 상태 또는 하드웨어 손상으로 이어질 것입니다..

사용 가능성 확인 또는 요금을 요청:에이미씨와 연락하세요sales01@sande-elec.com스카이프:샌드셀스01전화: +86 18620505228
