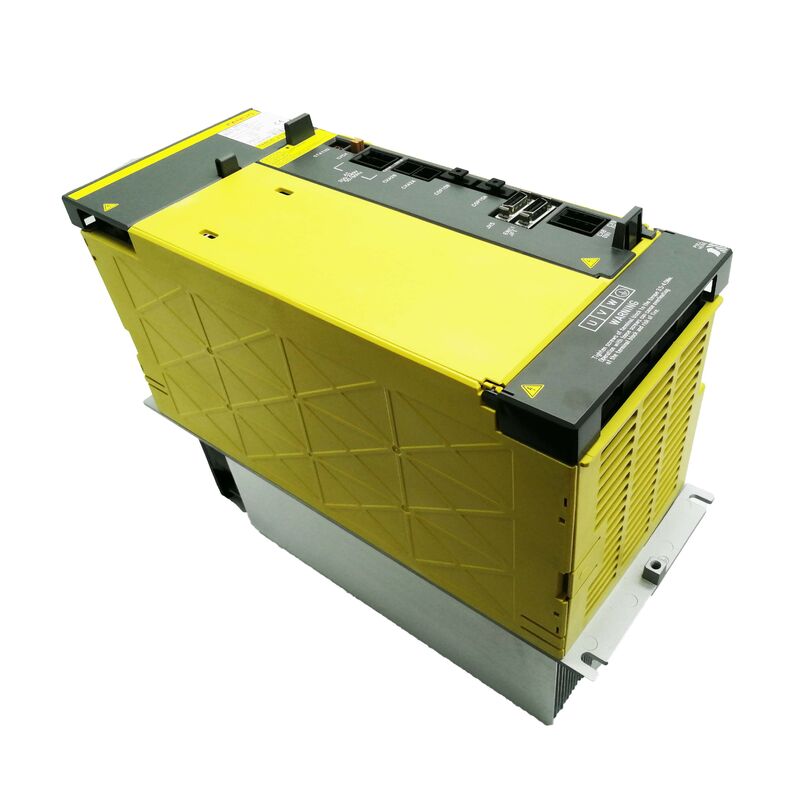

FANUC A06B-6127-H106 알파 i 세르보 앰플리퍼 모듈 (Alpha i Servo Amplifier Module) AiSV-180HV 단축, 58A 등급, 고토크 400V CNC 축

큰 가공 센터의 모든 축이 같지는 않습니다. 스핀드는 절단 부하의 대부분을 수행하지만 선형 축 X, Y, Z 가중한 게트리 또는 굴착 공장,또는 큰 회전 중심에 주요 트러버스 需要伺服驱动가 고 연속 전류를 유지 할 수 있는 결함없이 급격한 가속 스파이크 처리바로 이 상황입니다A06B-6127-H106그 용도로 설계되었습니다.

지정된AiSV-180HVFANUC의 Alpha i 고전압 서보 플랫폼에서, 이것은 6127 HV 가족 중 가장 높은 전류 단축 모듈입니다.58A 등급 출력 및 180A 최고 용량은 작은 쌍 축 H202 및 H203 모듈에서 다른 클래스에 넣어, 하지만 그것을 필요로 하는 기계에 그것을 열심히 운전합니다.

우리는 A06B-6127-H106를 새롭고 사용된 상태 (검사된 상태) 로 보관하고 0~3 일 이내에 전세계로 보내기 위해 준비되어 있습니다.

이 드라이브 가 적합 한 곳: 큰 축, 높은 토크 사용

6127 시리즈는 FANUC의 서보 아키텍처에서 특정 위치를 차지합니다: 400V 3 단계 입력, FSSB 광섬유 제어 인터페이스, 30i, 31i, 32i 및 35i 모델 A CNC 시스템과 함께 사용하도록 설계되었습니다.그 가족 안에서, H106는 전류 범위의 상단에 있는 단축 모듈입니다.

단일 축 모듈 (H1xx) 은 전체 드라이브 용량을 하나의 모터 채널에 집중시킵니다. 두 번째 축과 전력 단계 또는 제어 자원을 공유하지 않습니다.하나의 축이 상당한 기계적 부하를 짊어지는 기계의 경우, 무거운 수평 굴착 기계의 테이블 드라이브,또는 고 관성 시스템의 주식축 ∙ 단일 축 구성은 전체 명산 용량이 해당 축에만 사용 가능하도록 보장합니다.

180A 피크 전류 등급은 특히 여기에 관련이 있습니다.피크 전류는 드라이브가 얼마나 빨리 고 관성 부하를 가속 할 수 있는지 결정하고 절단 중에 장애를 얼마나 강력하게 견딜 수 있는지 결정합니다. A 180A peak from a 58A rated drive means the amplifier can deliver roughly three times its continuous rating in short bursts — the kind of headroom that keeps a heavy axis responsive rather than sluggish under dynamic load changes.

기술 사양

"제공 중단"의 의미와 조달에 있어서 중요한 이유

FANUC는 공식적으로 A06B-6127-H106을 중단했습니다. 6127 HV 시리즈는 2세대 6290 HV 시리즈로 대체되었습니다.동일한 400V 응용 공간을 관리하고 업데이트 된 전자 장치와 광범위한 제어 호환성을 갖춘.

실제로 이것은 새로운 오래된 재고 (NOS) 를 공급하는 것이 직접 공장 공급이 아닌 대체 단위의 주요 경로가 되었다는 것을 의미합니다. It does not mean the drive has disappeared from the market — significant stocks remain available through specialist industrial distributors and MRO suppliers globally — but it does introduce a variable: 사용 가능성은 변동하며, 실제로 사용되지 않은 원본 단위는 시간이 지남에 따라 줄어들 것입니다.

이 드라이브를 실행하는 큰 CNC 자산을 관리하는 유지보수 엔지니어는 구매 계산이 바뀐다. 사용되고 테스트 된 단위는 오늘날 실용적인 선택이 될 수 있습니다.하지만 이 기계가 장기적인 생산 자산이고 업그레이드 경로가 계획되지 않은 경우, 재고가 있는 동안 새로운 예비 유닛을 확보하는 것은 가용성이 제한적 인 요소가 되기 전에 결정 할 가치가 있습니다.

H106 대 다른 6127 HV 모듈: 올바른 전류 등급 선택

6127 시리즈는 단일 축 및 이중 축 구성의 광범위한 범위를 포함합니다. 단일 축 (H1xx) 범위 내에서 주요 차이점은 전류 용량입니다.가동되는 세르보 모터의 크기를 매핑합니다.:

H102는 낮은 끝을 10A 등급 (AiSV-10HV) 에서 처리하며, 덜 까다로운 축에서 작은 고전압 모터에 적합합니다. H103 (20A), H104 (40A), H105 (80A),58A의 H106는 상단 중간 계층에 위치하고 있지만 58A입니다.연속이 드라이브의 모델 명칭 (AiSV-180HV) 는 그 최고 수치를 가리키며 연속적인 등급을 가리키지 않습니다.

이 구별은 기계의 모터와 호환성을 교차 확인 할 때 중요합니다. 열쇠는 항상 모터의 연속 정량 전류와 최고 전류 요구 사항입니다.만약 당신의 신청이 원래 H106를 지정했다면, 당신은 H106을 필요로 합니다. 가족 내에서 낮은 등급 또는 더 높은 등급 변종은 매개 변수 변경 없이 대체 할 수 없습니다, 더 중요한 것은,새로운 드라이브의 연속 전류가 모터와 응용 프로그램이 필요로하는 것과 일치하는지 확인하지 않고.

조건 옵션

새 (사용되지 않은) 단위원본 FANUC 생산 재고에서 공급됩니다. 이 제품의 중단 된 상태를 감안할 때, 진정한 새로운 단위는 점점 더 희귀합니다. 모든 새로운 단위는 우리의 시설에서 12 개월의 보증을 제공합니다.

사용된 (검사된) 단위기능 검사를 받았으며 3개월의 보증이 있습니다. 정지 시간 비용으로 조건상의 부가보다 더 많은 작동 비용을 지불할 수 있는 시설에 대해서는테스트 된 사용 된 단위는 실용적이고 즉각적인 해결책입니다.두 가지 조건 모두 원래 포장으로 배송됩니다.

주문, 결제 및 배송

DHL 및 FedEx을 통해 전세계 배송 대부분의 주문은0 ~ 3 일결제 확인 후 복합 배송이 가능합니다.

지불 옵션:

• 은행 송금 (T/T)
• PayPal 500달러 이하의 주문에
• 웨스턴 유니온 (Western Union)

수입 관세 및 목적지 현지 세금은 구매자의 책임입니다. 특정 국가에 대한 운송 비용 추정치를 필요로하는 경우 주문하기 전에 저희에게 문의하십시오.

보증 및 반환

환불은 유닛이 손상되거나 불완전하거나 설명대로 되지 않거나접수 후 4일물품은 원래 상태에서 보증 라벨을 그대로 가지고 반환되어야 합니다. 반환 화물은 구매자의 책임입니다.

부적절한 설치, 부적절한 매개 변수 구성, 부적절한 모터 사양, 또는 배달 후 물리적 손상으로 인한 장애는 보증 적용 범위에 포함되지 않습니다.

자주 묻는 질문

Q1: 어떤 기계가 A06B-6127-H106을 일반적으로 사용합니까?

이 드라이브는 일반적으로 큰 형식의 CNC 가공 센터, 무거운 수평 굴착 공장, 큰 턴링 셀,FANUC 30i 또는 31i CNC 컨트롤러를 중심으로 구축된 고축 부하 제조 시스템. The 58A continuous / 180A peak current rating is suited to servo motors driving axes with significant mechanical inertia or high cutting resistance — situations where a smaller current-rated drive would either fault under peak load demands or run too close to its continuous limit to provide adequate thermal headroom400V 입력 또한 표준 200V 작업실 환경보다는 유럽 표준 및 고 사양의 산업 시설에 확고하게 배치합니다.

Q2: 드라이브는 중단된 것으로 표시되어 있습니다.

FANUC는 A06B-6127-H106과 더 넓은 6127 시리즈의 생산을 종료했습니다. 시장에 남아있는 것은 배급업체에 소지 된 정품 신규 구식 (NOS) 단위 조합입니다.기계 수리에서 복구 된 사용 된 잉여 단위, 그리고 수리/교환 단위. 이 중 어느 것도 현재 제조에서 발생하지 않습니다. 새로운 설비를위한 후속 플랫폼은 A06B-6290 시리즈입니다.하지만 이것은 30i/31i 환경에서 현재 6127-H106을 실행하는 기계에 대한 재구조 또는 업그레이드 된 기계에만 적용됩니다., 직접적인 대체는 여전히 H106입니다.

Q3: A06B-6127-H106은 480V 전원 공급 장치로 사용할 수 있습니까? 아니면 400V 단위입니까?

주전력 입력을 위한 사양은 400V AC에서 480V AC 3단계와 허용되는 오차는 15%에서 +10%입니다.이것은 드라이브가 기술적으로 그 범위 전체 공급 장치와 호환된다는 것을 의미합니다, 그리고 북미 산업 시설에서 일반적으로 발견되는 480V 공급 장치. 제어 회로 전압은 200~240V 단일 단계로 별도로 공급됩니다.또한 200V 및 240V 단일 단계 표준을 모두 포함합니다.어떤 공급에 연결하기 전에, 두 주요 및 제어 전압이 사양에 일치하고 표시된 허용 범위에 해당하는지 확인합니다.

Q4: 내 기계는이 증폭기를 작동하는 축에 서보 알람을 보여줍니다. 어떻게 H106 자체가 교체 주문하기 전에 결함이 있는지 결정합니까?

체계적인 진단은 특히 이 드라이브의 비용을 고려하면 중요합니다.IPM 오류, 또는 그 FSSB 축에서 통신 손실) 에 비해 모터 또는 인코더 오류. 알람이 IPM 또는 출력 트랜지스터 오류라면 증폭기는 더 유력한 원인입니다.또한 단열 손상 또는 단회로 모터 전력 케이블을 검사 모터 윙 결함이 먼저 부하를 확인하지 않고 설치하면 새로운 증폭기를 파괴 할 수 있습니다대체 드라이브를 장착하기 전에 모터 와일링 저항과 단열 저항 (이 이상적으로 500V DC에서 1MΩ) 을 측정하십시오.만약 CNC가 이 축을 위해 FSSB 통신 오류를 보고한다면, CNC와 증폭기 사이의 광섬유 케이블 연결을 확인 드라이브가 잘못되었다고 결론하기 전에.

Q5: 대체 H106을 설치할 때 서보 매개 변수를 재충전해야 합니까?

대부분의 경우 그렇습니다. 30i/31i 시스템에서 증폭기 모듈을 교체 할 때 CNC는 FSSB 버스에서 새로운 드라이브를 인식하고 축 할당을 확인해야합니다.기계가 절대 위치 인코더를 사용하는 경우, 절대적 기준 위치가 일반적으로 손실되고 드라이브가 장착되고 작동 한 후에 다시 설정해야합니다. Servo tuning parameters stored in the CNC (not in the drive itself) are generally preserved — they live in the CNC's non-volatile memory — but it is strongly recommended to back up the CNC parameter file before any hardware replacement일부 구성에서 드라이브 특정 초기화 매개 변수를 확인하거나 다시 입력해야 할 수 있습니다.기계 제조업체의 유지보수 문서 또는 FANUC 설명서 B-65282에서 제어 발전에 적용되는 구체적인 절차를 참조하십시오..
