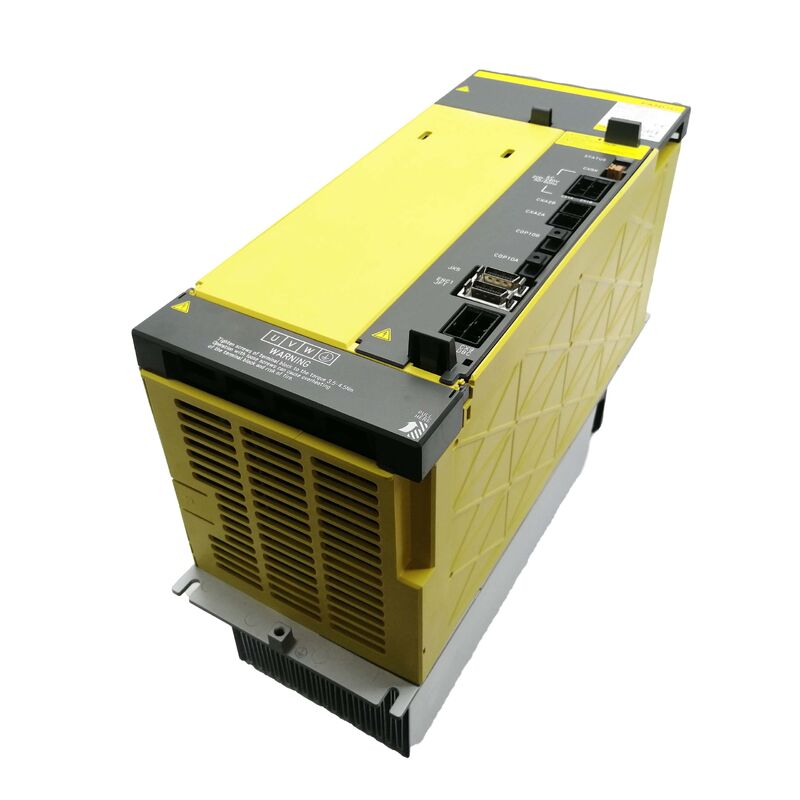

A06B-6127-H102 FANUC AC 서보 앰프 유닛 A06B6127H102 A06B-6127-H102

FANUC A06B-6127-H102 | Alpha i HV AiSV-10HV 단축 서보 모듈 — 10A / 400–480V / FSSB / HRV2+HRV3

단축, 필요한 용량 그대로

A06B-6127-H102는 FANUC Alpha i HV 단축 서보 라인업의 엔트리 레벨 모듈인 400V 플랫폼 기반의 AiSV-10HV입니다. 듀얼 축 H202(채널당 10A 구동)와 함께 존재하는 이유는 간단합니다. CNC 캐비닛에 들어가는 모든 축 쌍이 처음부터 같은 시점에 같은 캐비닛 섹션에서 시작하는 것은 아니기 때문입니다.

기계가 원격 캐비닛 섹션에 400V 축 하나(B축 회전 헤드, 테일스톡 드라이브, 격리된 서브 플레이트의 4축)를 배치할 때, 듀얼 축 모듈은 하드웨어와 비용의 절반을 낭비합니다. H102는 실제 요구 사항에 맞춰 400V 플랫폼에서 FSSB 주소 지정 가능한 서보 채널 하나, 정격 10A를 제공합니다. 나중에 기계가 해당 위치에 다른 축을 추가하더라도 H102는 변경되지 않고 새 축은 자체 모듈을 받습니다.

6127 시리즈의 모든 모듈과 마찬가지로 H102는 aiPS-HV 전원 공급 장치 모듈에서 제공하는 공유 DC 버스에 연결되며 FSSB 광섬유 케이블을 통해 CNC와 통신합니다. 모듈의 FSSB 주소는 CNC의 축 매개변수에 할당됩니다. HRV2 및 HRV3 고응답 벡터 제어가 지원되며, 이는 동일한 제품군의 대전류 모듈에서 사용 가능한 것과 동일한 제어 알고리즘입니다.

6127 단축 범위의 H102

모든 단축 H1xx 변형은 동일한 400V 플랫폼에 있으며 동일한 캐비닛 버스를 공유합니다. 교체 시에는 원래 H102와 일치해야 합니다. 더 높은 정격의 모듈을 장착하면 비용이 낭비됩니다. 이 제품군에는 더 낮은 정격 옵션이 없습니다.

주요 사양

H102 대 H202 — 단순 교체가 아님

H202는 듀얼 축 10A/10A 모듈입니다. 채널당 정격은 동일하지만 하드웨어는 다릅니다. H202는 두 개의 FSSB 축 할당, 두 세트의 모터 전원 연결, 더 넓은 물리적 형태를 가지고 있습니다. H102를 H202로 교체하려면 모터 연결 배선을 다시 하고 CNC 매개변수에서 FSSB 축 매핑을 다시 할당해야 합니다. 이것은 결코 단순한 교체가 아닙니다. 정확한 부품 번호로 동일하게 교체하십시오.

유지보수 참고 사항

이 모듈에 대한 두 가지 실용적인 유지보수 사항:

냉각 팬: 팬 베어링 마모는 6127 시리즈 전반에 걸쳐 알려진 마모 메커니즘입니다. 팬 소음의 가청 변화(갈리는 소리, 간헐적인 회전, 속도 저하)는 조기 경고입니다. 팬 고장은 열 차단으로 이어집니다. H102와 같은 보조 축 모듈은 때때로 기본 축 드라이브에 제공되는 것과 동일한 유지보수 주의를 기울이지 않고도 작동 시간을 축적합니다.

FSSB 광섬유 케이블: 보조 축 FSSB 케이블은 종종 더 긴 경로와 더 많은 굽힘 지점을 가로질러 라우팅됩니다. 광 커넥터 끝면의 오염 또는 물리적 케이블 손상은 짧은 케이블 경로를 가진 주 축보다 보조 축에서 FSSB 통신 경보의 더 일반적인 원인입니다.

자주 묻는 질문

Q1: H102와 H202 모두 400V에서 10A로 작동하는데 실제 차이는 무엇인가요?

H102는 단축(드라이브 채널 1개, 모터 1개)입니다. H202는 듀얼 축(각각 10A의 채널 2개, 모터 2개)입니다. 하드웨어가 다르고 FSSB 축 할당이 다르며 모터 배선도 다릅니다. H102를 H202로 교체하려면 배선을 다시 하고 FSSB 매개변수를 변경해야 합니다. 결코 단순한 드롭인 교체가 아닙니다. 동일하게 교체하십시오.

Q2: H102와 H202 모듈이 동일한 aiPS-HV 전원 공급 장치 모듈을 공유할 수 있나요?

예. aiPS-HV는 개별 모듈이 단축 H1xx인지 듀얼 축 H2xx인지에 관계없이 캐비닛 전체의 서보 DC 버스에 전원을 공급합니다. 전원 공급 장치는 총 축 전력 수요에 맞춰 기계 제작 시점에 크기가 결정되었습니다. H102와 H202 모듈은 동일한 버스에서 문제없이 공존합니다.

Q3: H102를 2세대 A06B-6290-H102로 교체할 수 있나요?

원칙적으로 6290-H102는 동일한 400V, 10A, 단축 애플리케이션에 대한 지정된 후속 제품입니다. 그러나 호환성은 CNC의 소프트웨어 레벨에 따라 달라집니다. 6290 시리즈는 나중 CNC 세대(0i-MD, 31i-B 이상)를 위해 설계되었습니다. 30i 또는 31i 모델 A를 실행하는 기계는 매개변수 조정을 통해 6290 드라이브를 수용할 수도 있고 그렇지 않을 수도 있습니다. 6127-H102 기계에 대한 가장 안전한 교체는 공식 업그레이드 경로가 확인될 때까지 동일한 A06B-6127-H102입니다.

Q4: H102는 어떤 서보 모터를 구동하기 위한 것인가요?

10A 정격 전류 이하의 소형 Alpha i HV 서보 모터입니다. 정밀 위치 결정 축, 회전 테이블, 대형 400V CNC 시스템의 보조 기능 축입니다. 특정 모터 유형은 CNC의 축 매개변수(서보 모터 유형 매개변수 No. 2020)에 정의됩니다. 설치된 매개변수가 H102가 원래 구동하도록 구성된 모터 유형을 식별하는지 확인하십시오.

Q5: 이 모듈이 고장에 가까워지고 있음을 나타내는 징후는 무엇인가요?

냉각 팬: 소음의 가청 변화(갈리는 소리, 간헐적, 속도 저하)는 베어링 마모를 나타냅니다. 전면 패널 LED: 축이 여전히 작동하더라도 지속적인 경보 표시는 조사가 필요합니다. 커넥터 또는 방열판 주변의 눈에 띄는 변색 또는 연소 흔적은 이전 열 응력을 나타냅니다. FSSB 광섬유 커넥터: 먼지나 오염이 있는지 검사하십시오. 이는 완전한 통신 오류를 일으키기 전에 광 신호 품질을 저하시킵니다.
