| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6117-H206 |

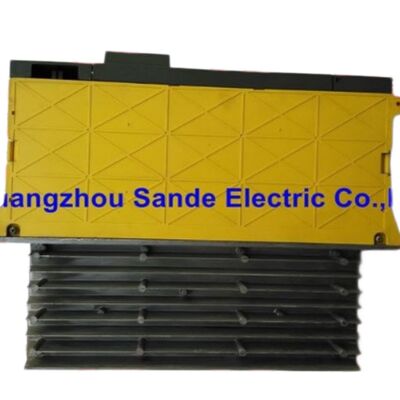

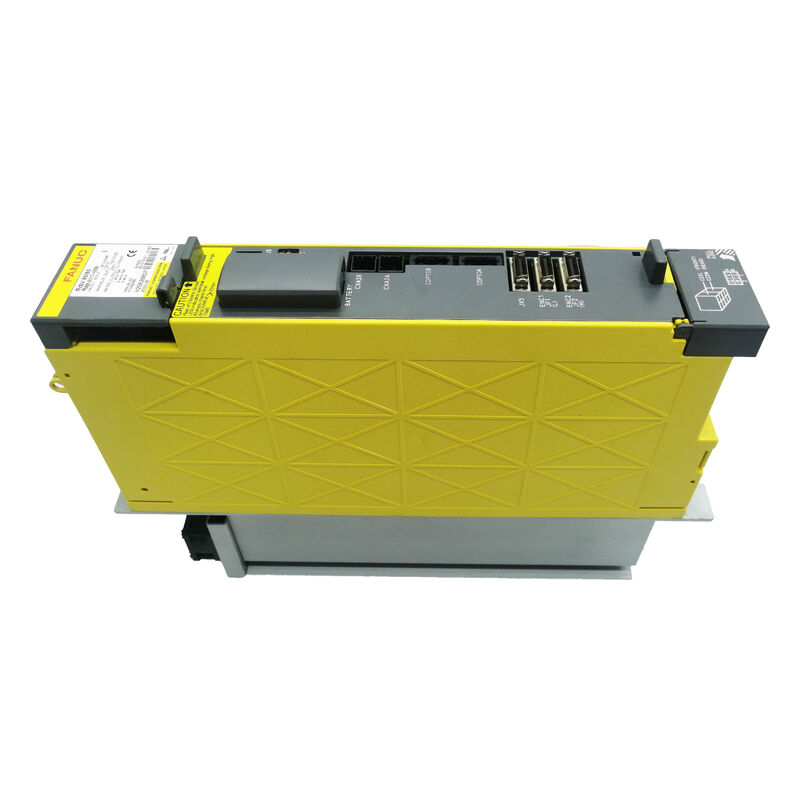

A06B-6117-H206은 2축 Alpha i 서보 앰프 모듈이며 FANUC에서 αi SV 20/40으로 분류됩니다. FANUC 구성 테이블에서 이 주문 사양은 200VAC 입력 서보 앰프 제품군에 나타나며 FSSB 인터페이스를 통한 i-Series CNC에 매핑합니다.
이는 하나의 경량 축과 하나의 중량 축을 동일한 모듈 본체에 필요로 하는 장비에 대한 정의된 듀얼 축 앰프임을 의미합니다.
이것의 가치는 혼합 축 구성에 있습니다. FANUC 사양 테이블은 L축은 정격 6.5 Arms, 피크 전류 제한 20 A이며, M축은 정격 13 Arms, 피크 전류 제한 40 A에 매핑합니다.
이 비대칭 구조 때문에 H206은 동일한 제품군에 속한다는 이유만으로 20/20 또는 40/40 버전과 호환되지 않습니다. 엔지니어 또는 부품 구매자에게 20/40 조합은 제품의 핵심 정체성입니다.
FANUC의 라인업 및 기계적 그룹화는 SVM2-20/40i를 폭 60mm, 외부 방열판 프레임 범주에 배치하며, 외부 치수 섹션은 이 모델을 외형 도면 2 / 패널 컷아웃 2 / 유지보수 영역 1에 매핑합니다. 이는 실제 패널에서 중요합니다.
교체 앰프는 기존 캐비닛 공간, 냉각 경로 및 장착 계획에 불필요한 수정 없이 맞는 경우에만 유용합니다.
상업적으로 H206은 구매자가 추측성 대체보다는 정확한 교체를 위해 일반적으로 소싱하는 부품입니다.
서비스 상황에서 원래의 혼합 축 앰프 구성을 유지하면 종종 매개변수 혼란을 피하고, 재시운전을 단순화하며, 전기 레이아웃을 기계 제작자의 원래 설계와 일치시킵니다.
이것이 올바른 FANUC 지정이 매우 중요한 이유입니다: A06B-6117-H206 = αi SV 20/40 = 듀얼 축 혼합 전류 서보 앰프에 매핑합니다.
| 매개변수 | 값 |
|---|---|
| 부품 번호 | A06B-6117-H206 |
| 제조사 | FANUC |
| 제품 유형 | 서보 앰프 모듈 |
| 시리즈 | Alpha i |
| 모델 클래스 | αi SV 20/40 |
| SVM 전기 클래스 | SVM2-20/40i |
| 축 구성 | 2축 |
| 입력 시리즈 | 200V 입력 시리즈 |
| 적용 CNC | FSSB 인터페이스가 있는 i-Series CNC (모델 B) |
| 주 회로 제어 방식 | 트랜지스터(IGBT) 브리지를 사용한 사인파 PWM 제어 |
| L축 정격 출력 전류 | 6.5 Arms |
| L축 공칭 전류 제한 | 20 Apeak |
| M축 정격 출력 전류 | 13 Arms |
| M축 공칭 전류 제한 | 40 Apeak |
| 프레임 클래스 | 폭 60mm |
| 외부 방열판 | 외부 방열판 포함 |
| 외형 도면 | 2 |
| 패널 컷아웃 | 2 |
| 유지보수 영역 | 1 |
| 주 회로 전원 공급 장치 | 3상 200 ~ 240 VAC |
| 제어 회로 전원 공급 장치 | 단상 200 ~ 240 VAC |
| 허용 전압 편차 | -15% ~ +10% |
Q1: A06B-6117-H206의 공식 FANUC 지정은 무엇입니까?
FANUC는 이 모델을 αi 유지보수 설명서에서 αi SV 20/40으로 나열하고, 설명서에서는 동일한 전류 클래스를 SVM2-20/40i에 매핑합니다.
간단히 말해, 두 채널이 동일한 출력 클래스를 공유하지 않는 2축 서보 앰프입니다.
이 혼합 구조가 모듈의 정의하는 특징입니다.
Q2: 이 앰프의 정격 출력 값은 무엇입니까?
FANUC SVM 사양 테이블은 L축은 6.5 Arms, 공칭 전류 제한 20 Apeak이며 M축은 13 Arms, 공칭 전류 제한 40 Apeak입니다. 이것이 H206의 핵심 기술적 차이점입니다.
균형 잡힌 20/20 앰프도 아니고 균형 잡힌 40/40 앰프도 아닙니다. 두 개의 다른 서보 전류 클래스에 의도적으로 분할되어 있습니다.
Q3: H206이 다른 2축 αi 앰프와 호환되지 않는 이유는 무엇입니까?
FANUC αi 제품군에서 2축 모듈은 특정 전류 조합으로 구성되기 때문입니다.
20/40 장치는 20/20 또는 40/40 장치와 다르게 선택되며, 이 차이는 모터/앰프 매칭 및 축 측 전기적 동작에 영향을 미칩니다.
잘못된 전류 클래스의 물리적으로 유사한 모듈을 사용하면 간단한 교체가 재시운전 문제가 될 수 있습니다.
Q4: 이 모델은 어떤 캐비닛 형식을 사용합니까?
FANUC 라인업은 이 클래스를 폭 60mm 앰프 제품군, 외부 방열판 포함으로 그룹화하며, 외부 치수 섹션은 SVM2-20/40i를 외형 도면 2, 패널 컷아웃 2, 유지보수 영역 1에 매핑합니다.
유지보수 엔지니어에게는 설치 전에 캐비닛 적합성, 컷아웃 호환성 및 필요한 서비스 간격을 확인하는 데 유용한 시작점을 제공합니다.
Q5: 이 부품을 구매하기 전에 무엇을 확인해야 합니까?
먼저 설치된 주문 사양을 확인하고, 그 다음 축 구성, 인터페이스 유형 및 캐비닛 형식을 확인해야 합니다.
FANUC 설명서가 이 앰프 제품군을 FSSB가 있는 i-Series CNC에 연결하므로 기계가 여전히 동일한 제어 아키텍처를 사용하는지 확인하는 것이 중요합니다.
이와 같은 혼합 축 모듈에서는 장치의 가치가 외형이 아닌 특정 20/40 조합에 있기 때문에 정확한 모델 일치가 특히 중요합니다.
