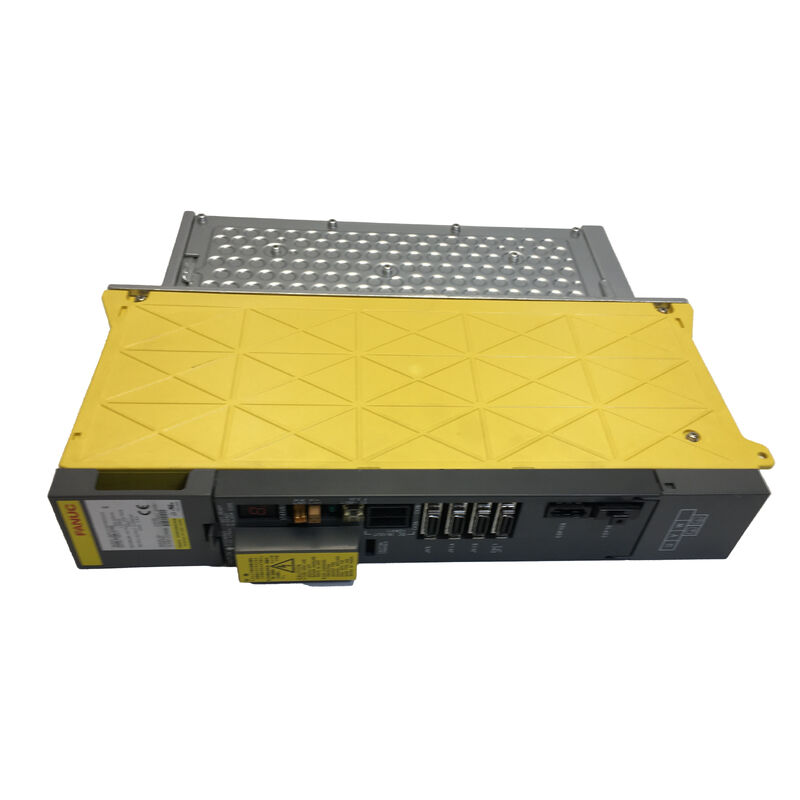

A06B-6096-H201 FANUC AC 서보 앰프 유닛 A06B6096H201 A06B-6096-H201

FANUC A06B-6096-H201

SVM2-12/12 낮은 전류 끝에서 컴팩트 듀얼 축

A06B-6096-H201는 FANUC의 Alpha FSSB SVM 제품군에서 가장 낮은 전류의 이중 축 모듈인 SVM2-12/12입니다.그것은 알파 SVM2 범위의 작은 끝에 하나의 모듈에서 두 개의 서보 축을 처리, making it the correct unit for compact CNC machine configurations where two light-duty axes share an amplifier without requiring the current capacity of the 40/40 or 80/80 variants that fill the same cabinet slot at higher cost.

A06B-6096 시리즈의 모든 모듈과 마찬가지로, H201는 동반자 알파 PSM (전력 공급 모듈) 에 의해 공급되는 공유 DC 버스를 사용하여 FSSB 광섬유 케이블을 통해 CNC와 통신합니다.FSSB 축 할당은 CNC의 축 매개 변수에서 정의됩니다. 각 L 및 M 채널은 드라이브 체인에서 자신의 FSSB 주소를 얻습니다..

SVM2-12/12 명칭은 이 모듈을 같은 계열의 더 높은 전류 쌍축 변종과 구별한다. 채널당 전류 등급은 주요 선택 기준이다:모터의 연속 스탠드 전류는 증폭기 채널의 3.0 팔등급. 이등급을 초과하면 과전류 장애 또는 열 과부하가 발생한다. 설치된 기계가 각 축당 3.0 팔 이상 필요한 모터를 사용하는 경우,더 높은 전류급을 가진 SVM2 변종이 올바른 사양입니다..

주요 사양

SVM2 가족 컨텍스트

SVM2 명칭은 A06B-6096 시리즈의 모든 이중 축 모듈을 포함합니다. 3.0 A/3.0 A의 H201은 가장 작습니다.인접한 변종에는 더 큰 스탠드 전류 요구 사항이있는 모터에 대한 더 높은 채널 당 전류 등급이 포함됩니다.물리적 형태와 FSSB 통신 아키텍처는 SVM2 가족에서 공유되지만 다른 전류 등급을 가진 모듈은 다른 내부 전력 구성 요소가 있습니다.다른 가등 열 성능, 그리고 다른 모터 매개 변수 구성. 그들은 교환되지 않습니다.

H201을 교체할 때 설치된 모듈의 라벨에서 전체 부품 번호를 확인합니다. An adjacent SVM2 number in the cabinet may have a higher current rating and a different motor type mapping — fitting it against an H201's motor load risks parameter mismatch or amplifier undersizing in the other direction.

FAQ

Q1: FANUC의 SVM2 라인업의 A06B-6096-H201는 무엇입니까?

이 SVM2-12/12는 알파 FSSB SVM 시리즈에서 가장 낮은 전류의 이중 축 모듈이다. L 채널과 M 채널은 모두 3.0 Arms 연속으로 등급된다.그것은 알파 SVM2 전류 범위의 작은 끝에서 하나의 모듈에서 두 세르보 축을 구동, 가벼운 부하의 축 모터와 함께 컴팩트 CNC 기계 구성에.

Q2: A06B-6096-H201은 별도의 PSM 전원 공급 장치가 필요합니까?

A06B-6096 SVM 시리즈는 알파 PSM (A06B-6087 또는 A06B-6088 시리즈) 에 의해 공급되는 공유 DC 버스를 기반으로합니다.PSM는 모든 연결된 SVM 및 SPM 모듈의 결합 전류 수요를 공급하도록 등급화되어야 합니다.H201은 자신의 AC 입력 자체를 수정하지 않습니다.

Q3: 더 높은 전류 SVM2 변종이 H201을 대체할 수 있습니까?

물리적으로 같은 캐비닛 슬롯에 맞을 수 있지만, 그것은 간단한 대체가 아닙니다. 더 높은 전류 변종은 다른 모터 매개 변수 구성과 다른 열 등급을 가지고 있습니다. The CNC's axis parameters must be set for the motor type actually connected — fitting a higher-current module against a low-current motor without correct parameter configuration produces motor type mismatch alarms or incorrect velocity scaling.

Q4: L축과 M축 모두 동시에 경보가 나왔습니다. 이것은 H201 모듈의 오류인가요?

SVM2 모듈의 두 축에 동시다발적으로 울림이 발생하면 모듈 수준의 오류 (모듈 내부의 공유 DC 버스 손실 또는 제어 전원 공급 장애) 또는 전류 PSM 오류를 나타낼 수 있습니다.PSM 상태를 확인하고 먼저 FSSB 케이블 연결을 확인합니다단축 알람은 모터 또는 인코더 결함이 더 가능성이 있습니다.

Q5: A06B-6096-H201은 어디서 왔나요?

FANUC 알파 FSSB 모듈을 통해 후품 시장 CNC 수리 전문가와 알파 증폭기 딜러는 교환 및 잉여 재고를 보유하고 있습니다.H201 (SVM2-12/12) 를 확인합니다. 구체적으로 SVM2 변종의 물리적 형태는 전기 사양이 다르지만 캐비닛에서 비슷하게 보일 수 있습니다.교환 유닛을 받아들이기 전에 L와 M 채널 모두에 대한 기능 테스트를 요청하십시오.
