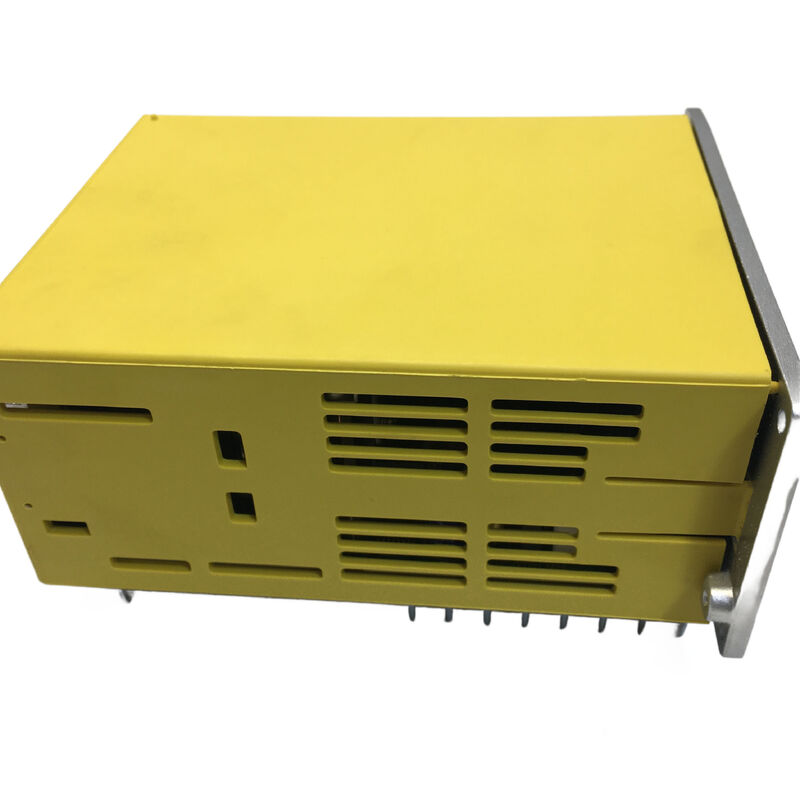

A06B-6093-H171 FANUC AC 세르보 증폭기 단위 A06B6093H171 A06B-6093-H171

FANUC A06B-6093-H171 베타 서보 드라이브 — SVU-12 I/O 링크, 2세대 독립형 유닛

유지보수 엔지니어들이 이 부품을 찾을 때, 보통 어떤 기계에 필요한지 이미 알고 있습니다. A06B-6093-H171은 다른 것으로 착각하기 쉬운 유닛이 아닙니다. — 그 역할은 특정적이고, 인터페이스는 독특하며, 이 유닛이 장착된 기계들은 원래 유닛이 단순히 마모될 만큼 오래 작동해 왔습니다. 올바른 교체품을 신속하게 확보하는 것이 유일하게 중요한 것입니다.

H171은 FANUC의 6093 베타 서보 제품군에서 SVU-12로 지정됩니다. 이는 내장 전원 공급 장치가 있는 단일 축 독립형 드라이브로, I/O 링크를 통해 CNC와 통신합니다. 이는 6093 라인 내에서 두 번째 세대 I/O 링크 변형입니다 (H15x 하위 제품군은 첫 번째였습니다). 이 유닛은 FANUC에서 단종되었으므로, 재고가 있는 신품 또는 테스트된 중고 유닛이 이 기계를 계속 가동하려는 사람들에게 주요 조달 경로가 됩니다.

Sande Electric은 A06B-6093-H171을 신품 및 중고(검사 완료) 상태로 재고를 보유하고 있으며, 0~3 영업일 이내에 전 세계로 발송할 준비가 되어 있습니다.

SVU vs. SVM: 현장에서 중요한 구분

FANUC의 CNC 캐비닛 생태계에 있는 대부분의 서보 증폭기는 SVM — 서보 모듈입니다. 이들은 자체적으로 완결되지 않습니다. SVM 유닛은 공유 전원 공급 장치 모듈(aiPS 또는 alpha PS)에서 DC 버스 전원을 끌어오며, 공통 드라이브 캐비닛에 함께 장착됩니다. 전원 공급 장치가 고장 나면 해당 버스의 모든 SVM 모듈이 함께 다운됩니다. 모듈을 기계의 다른 위치로 이동해야 하는 경우, DC 버스 도체를 라우팅하는 것이 제약이 됩니다.

A06B-6093-H171은 SVU — 서보 유닛입니다. 차이점은 내장 전원 공급 장치입니다. 이 유닛은 AC 입력을 내부적으로 필요한 DC로 직접 변환합니다. 공유 DC 버스가 없고, 서보 드라이브 전원을 위해 외부 전원 공급 장치 모듈에 의존하지 않습니다. 이러한 구조적 독립성은 FANUC가 SVU를 주 드라이브 캐비닛에서 물리적으로 분리된 보조 축을 위해 설계한 이유입니다 — 자동 공구 교환기, 터렛 인덱서, 팔레트 교환기 등 중앙 캐비닛에서 떨어진 공작 기계 섹션에 내장된 장치들입니다.

공작 기계 제조업체에게 SVU는 드라이브를 축이 있는 곳 어디든 장착할 수 있어 긴 DC 버스 경로를 제거할 수 있음을 의미합니다. 이를 교체하는 유지보수 엔지니어에게는 전원 공급 장치 매칭이나 DC 버스 크기 조정 없이 완전히 자체 완결된 유닛을 교체하는 것을 의미합니다.

6093 제품군: H171이 베타 라인업에서 차지하는 위치

6093 시리즈는 FANUC의 원래 베타 서보 유닛 세대를 나타냅니다. 베타 드라이브는 ATC 메커니즘, 로터리 툴링 스테이션과 같은 더 작고 가벼운 부하의 보조 축 시장을 위해 도입되었습니다 — 여기서 전체 알파 시리즈는 과도하게 사양되었고 가격이 비쌌습니다.

6093 I/O 링크 유닛 내에서 FANUC는 두 세대를 생산했습니다. 첫 번째 세대는 H15x 부품 번호를 사용했습니다 (SVU-12의 경우 H152, SVU-20의 경우 H153 등). H17x 하위 제품군 — 그중 H171은 SVU-12 구성원입니다 — 은 두 번째 세대로, 동일한 전기적 및 기계적 풋프린트와 동일한 I/O 링크 통신 인터페이스를 유지하면서 내부 보드가 업데이트되었습니다.

SVU-12는 독립형 베타 I/O 링크 범위에서 가장 작은 정격 유닛으로, 3.2A 정격 출력이 가장 작은 베타 서보 모터에 맞춰져 있습니다. 이 범위는 SVU-20 (H172), SVU-40 (H173), SVU-80 (H174)로 올라가며, 각각 점차 더 큰 베타 모터에 맞춰져 있습니다.

6093 I/O 링크 시리즈는 결국 6132 시리즈 (베타 i I/O 링크)로 대체되었으며, 이는 베타 i 모터 세대와 하드웨어 업데이트를 가져왔습니다. 그러나 6093 유닛이 장착된 기계의 설치 기반은 여전히 활발합니다 — SVU 인터페이스, PMM 연결, I/O 링크 노드 주소 지정은 모두 6093 세대에 특정한 특성이며, 6132 유닛은 기계의 배선 및 CNC 구성 변경 없이는 직접 대체할 수 없습니다.

기술 사양

단종 상태: 조달에 대한 의미

FANUC는 A06B-6093-H171을 현재 생산 라인업에서 단종했습니다. 이 유닛을 계속 사용하는 기계 — 1990년대 후반과 2000년대에 제작된 선반 및 머시닝 센터가 많습니다 — 의 경우, 조달 옵션은 공인 및 독립 유통업체의 신품 재고 유닛과 신뢰할 수 있는 공급업체의 테스트된 중고 유닛으로 좁혀졌습니다.

신품 재고 유닛은 적절한 보관 조건에서 보관된 정품, 미사용 FANUC 제품입니다. 가능한 경우, 이는 공장 출고 신품 교체품과 가장 유사하며 당사 창고에서 12개월 전체 보증을 제공합니다.

중고 검사 유닛은 실용적인 대안입니다. 폐기되거나 업그레이드된 기계에서 조달되어 기능성을 확인하기 위해 테스트되었으며 3개월 보증으로 제공됩니다. SVU-12는 일반적으로 저부하 주기 보조 축을 구동합니다 — ATC 또는 터렛 모터의 현재 요구 사항은 연속적이라기보다는 짧고 간헐적입니다 — 따라서 정상적인 서비스 이력을 가진 기계의 잘 관리된 중고 유닛은 신뢰할 수 있는 작동 예비품입니다.

주문 전에 두 가지 상태 모두에 대한 가용성을 확인하려면 당사에 문의하십시오. 단종된 유닛의 재고는 한정되어 있습니다.

주문, 결제 및 배송

결제 확인 후 0~3 영업일 이내에 DHL 및 FedEx를 통한 전 세계 발송. 여러 품목 주문 시 통합 배송 가능.결제 방법:은행 송금 (T/T) — 모든 주문 금액

PayPal — $500 이하 주문

• Western Union — 모든 주문 금액
• 수입 관세 및 세금은 수령 시 구매자의 책임입니다.
• 보증 및 반품

상태

보증 기간

Q1: I/O 링크는 정확히 무엇이며, A06B-6093-H171은 FANUC CNC에 어떻게 연결됩니까? I/O 링크는 FANUC 및 기타 일본 자동화 장비에서 널리 사용되는 직렬 통신 프로토콜입니다. FANUC CNC 시스템에서, 이는 이 SVU-12 드라이브를 포함한 주변 장치가 CNC 서보 카드에 전용 서보 축 채널을 차지하는 대신 CNC의 PMM (Power Mate Manager) 또는 CNC의 I/O 링크 인터페이스에 직접 연결할 수 있도록 합니다. 물리적 연결은 JD1A/JD1B 커넥터를 통해 이루어지며 (일반적으로 작은 리본 또는 플러그 커넥터), 드라이브는 CNC가 I/O 링크 체인에서 식별하는 데 사용하는 노드 주소가 할당됩니다. 하나의 I/O 링크 체인은 여러 장치를 전달할 수 있습니다. 이 아키텍처 덕분에 SVU는 기계의 어느 곳에나 물리적으로 배치될 수 있습니다 — FSSB 서보 모듈의 DC 버스 인프라가 아닌 I/O 링크 신호 케이블과 자체 AC 전원 입력만 필요합니다.Q2: H171은 2세대 유닛인데, 같은 기계에서 H15x (1세대) 유닛을 대체할 수 있습니까?

 대부분의 설치에서 그렇습니다. H171 (2세대)은 H15x 1세대와 동일한 I/O 링크 인터페이스, 동일한 물리적 커넥터 위치, 동일한 SVU-12 전류 정격 및 동일한 모터 호환성을 사용합니다. 내부 보드는 다르지만 (H17x는 A20B-2100-0132 및 A20B-2100-0186을 사용하고, H15x는 이전 보드 개정판을 사용했음), 기계 및 CNC에 대한 기능적 인터페이스는 동일합니다. 실제로 H171은 H152 및 기타 1세대 유닛의 대체품으로 정기적으로 사용되었습니다. 대체하기 전에 확인해야 할 주요 사항은 CNC의 I/O 링크 노드 주소 할당을 확인하고, 전원 인가 시 구성 불일치를 유발할 수 있는 특정 소프트웨어 매개변수가 정확한 유닛 버전을 참조하는지 확인하는 것입니다. 대부분의 기계의 경우, 이는 깔끔한 대체입니다.

Q3: 제 기계에 ATC 경고가 표시되고 터렛이 더 이상 인덱싱되지 않습니다. SVU-12가 결함인지 아니면 다른 문제인지 어떻게 판단합니까?

SVU-12는 전면에 7세그먼트 LED 디스플레이가 있어 CNC와 독립적으로 자체 상태를 표시합니다. 기계를 켜고 이 디스플레이를 먼저 확인하십시오 — 숫자가 고정되어 있거나 문자 코드가 표시되면 베타 서보 유닛 경고 참조에서 의미를 찾으십시오. DC 링크 저전압, IPM 고장 또는 과전류를 나타내는 코드는 드라이브 하드웨어 또는 해당 모터/케이블을 가리킵니다. LED가 정상 상태(경고 코드 없음)를 표시하지만 축이 여전히 움직이지 않으면 문제는 더 상류에 있을 가능성이 높습니다: I/O 링크 노드 주소 설정, I/O 링크 케이블 연결 또는 ATC 시퀀스의 CNC PMM 래더를 확인하십시오. 일반적인 오진은 I/O 링크 케이블이 커넥터 중 하나에서 연결 불량이 발생했을 때 드라이브를 비난하는 것입니다 — 이 케이블은 기계 움직임에 따라 유연해지며 커넥터 크림핑 지점에서 간헐적인 개방 회로가 발생할 수 있습니다.

Q4: A06B-6093-H171을 6132 시리즈 베타 i I/O 링크 유닛으로 영구 업그레이드할 수 있습니까?

수정 없이는 불가능합니다. 6132 시리즈 베타 i SVU 유닛도 I/O 링크를 사용하고 독립형 PSU를 가지고 있지만, H171에 맞춰진 원래 베타 b 시리즈 모터 (b1/3000 또는 b2/3000)가 아닌 베타 i 모터 시리즈 (biSV 모터)를 위해 설계되었습니다. 커넥터, 매개변수 구조 및 서보 튜닝은 각 모터 세대에 특화되어 있습니다. 직접 대체하려면 모터와 드라이브를 모두 교체하고, 새 모터 유형 및 드라이브 모델에 대한 CNC 매개변수 세트를 업데이트하고, 기계의 ATC 또는 터렛 시퀀스 프로그램이 새 드라이브 응답의 타이밍 차이와 호환되는지 확인해야 합니다. 이는 계획된 유지보수 맥락에서 실행 가능한 업그레이드 경로이지만, 동일한 부품으로 교체하는 것은 아닙니다. 목표가 단순히 기계를 원래 작동 상태로 복원하는 것이라면, 올바른 H171을 조달하는 것이 더 간단하고 빠른 경로입니다.

Q5: 이 유닛을 교체할 때 I/O 링크 노드 주소 재구성이 필요합니까?

SVU-12의 I/O 링크 노드 주소는 일반적으로 유닛 자체의 DIP 스위치 또는 로터리 스위치를 통해 설정되거나, 기계 구성에 따라 CNC의 PMM 매개변수에 정의될 수 있습니다. H171을 다른 H171로 교체할 때, 새 유닛의 노드 주소는 원래 유닛이 실행되던 주소와 일치하도록 설정해야 합니다. 원래 유닛이 물리적으로 존재하고 전원이 켜져 있다면, 제거하기 전에 스위치 설정에서 주소를 직접 읽을 수 있습니다. 원래 유닛이 이미 제거되었거나 설정을 읽을 수 없는 경우, 주소는 기계의 전기 문서에 기록되어 있거나 — 연결된 모든 노드와 해당 주소를 보여주는 CNC의 I/O 링크 장치 목록에서 확인할 수 있습니다. 잘못된 노드 주소를 설정하는 것은 SVU 교체 후 "드라이브를 찾을 수 없음" 오류의 가장 일반적인 원인 중 하나이므로, 새 유닛의 전원을 켜기 전에 이를 확인하면 불필요한 문제 해결 시간을 절약할 수 있습니다.
