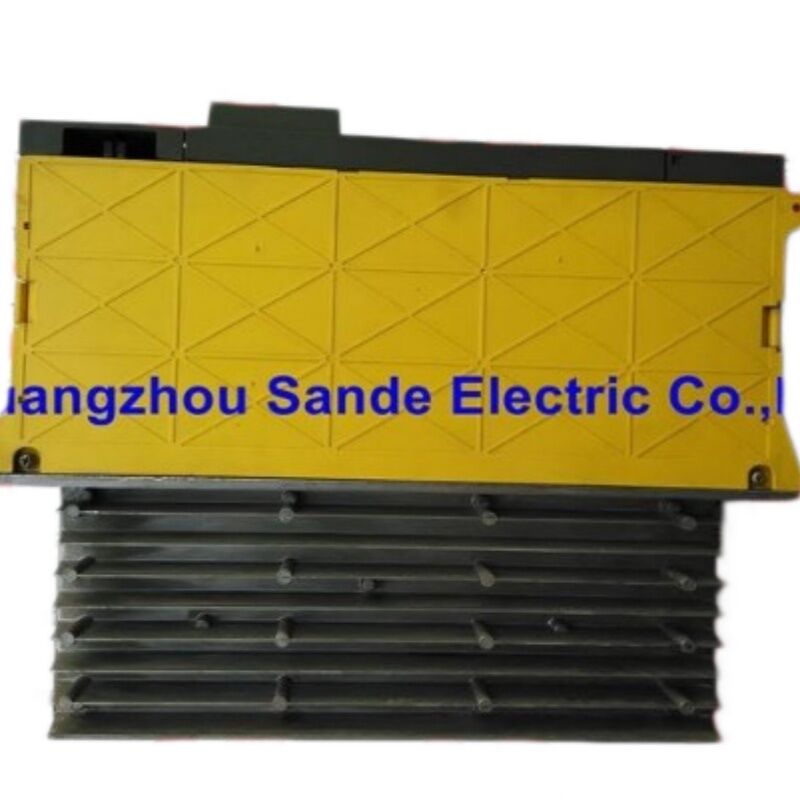

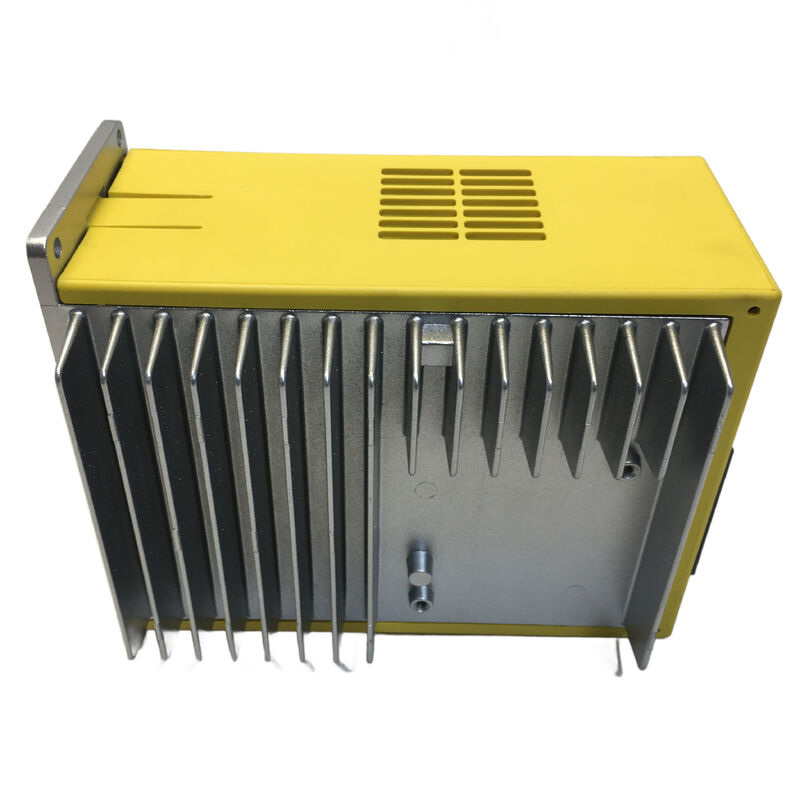

FANUC A06B-6093-H113 — 베타 SVU-40, FSSB 인터페이스 단일 축 서보 드라이브

베타 서보 장치가 고장났을 때 유지보수 엔지니어가 묻는 두 가지 질문은 "인터페이스는 무엇인가?"와 "정격 전류는 얼마인가?"입니다. 둘 중 하나라도 틀리면 아무리 빨리 배송해도 교체 장치는 작동하지 않습니다. A06B-6093-H113의 경우 답은 FSSB와 40급(12.5A 정격 출력)이며, 이 두 가지 세부 정보 모두 이 장치가 무엇인지, 어떻게 통신하는지, 어떤 모터를 구동할 수 있는지에 대한 실제적인 결과를 가져옵니다.

Sande Electric은 신품 및 검사 완료된 중고 상태의 A06B-6093-H113을 재고로 보유하고 있으며, 전 세계적으로 0~3영업일 이내에 발송합니다.

이 장치를 특별하게 만드는 것: 독립형 SVU의 FSSB

FANUC 생태계에서 A06B-6093-H113의 위치를 이해하려면 베타 서보 드라이브의 두 가지 변수 축, 즉 전력 아키텍처와 통신 인터페이스를 생각하는 것이 도움이 됩니다.

전력 측면에서 FANUC 베타 서보 장치(SVU)는 독립형입니다. 각 장치에는 자체 전원 공급 장치가 내장되어 있어 들어오는 AC를 드라이브 출력에 필요한 DC로 변환합니다. 이것이 베타 SVU와 알파 SVM 모듈 간의 결정적인 구조적 차이입니다. 알파 SVM 모듈은 동일한 드라이브 버스에 장착된 공유 전원 공급 장치 모듈에서 DC 전원을 끌어옵니다. 해당 공급 장치가 실패하면 버스의 모든 모듈이 함께 다운됩니다. SVU는 자체 공급 장치를 가지고 있으므로 AC 전원에 접근할 수 있는 기계의 어느 곳에나 독립적으로 장착할 수 있습니다. 이것이 베타 SVU가 주 드라이브 캐비닛에서 물리적으로 떨어져 있는 축, 즉 자동 공구 교환기, 회전 공구 스테이션 또는 대형 공작 기계의 보조 위치 지정 축에 대한 표준 선택인 이유입니다.

통신 측면에서 FANUC은 6093 SVU 시리즈 내에서 두 가지 다른 인터페이스 옵션을 제공합니다. H15x 및 H17x 하위 제품군은 PMM 및 전기 직렬 케이블을 통해 CNC에 연결되는 I/O Link를 사용합니다. H11x 하위 제품군(이 H113 포함)은 FSSB를 사용합니다. 즉, FANUC 알파 시리즈 서보 모듈에 사용되는 것과 동일한 고속 광 인터페이스인 광섬유 직렬 서보 버스입니다. 물리적 연결은 전기 데이터 케이블이 아닌 TOCP200 광섬유를 통해 이루어집니다.

따라서 A06B-6093-H113은 항상 함께 나타나지는 않는 두 가지 속성의 교차점입니다. 즉, 독립형 SVU의 위치 자유도와 FSSB 서보 통신의 고속 광섬유 정밀도입니다. FSSB 기반 CNC 시스템을 실행하는 공작 기계 제조업체에서 주 드라이브 스택에서 떨어진 축을 위치 지정해야 하는 경우 이 SVU-40이 솔루션이었습니다.

6093 FSSB 전류 범위의 SVU-40

6093 시리즈의 H11x FSSB 하위 제품군 내에서 FANUC은 네 가지 전류 등급을 생산했습니다:

• H111 — SVU-4 (가장 작음, 가장 가벼운 베타 모터용)
• H112 — SVU-12 (중저 범위)
• H113 — SVU-40 (중고 범위, 12.5A 정격 출력)
• H114 — SVU-80 (최고 전류, 15A 정격 출력)

H113 SVU-40은 상위 중급 위치에 있으며, 40급 베타 모터용으로 크기가 조정되었습니다. 즉, b4/3000, b8/2000 및 더 무거운 보조 축에 나타나는 유사한 모터입니다. 더 큰 회전 테이블, 더 무거운 ATC 메커니즘 및 더 큰 공작 기계의 보조 위치 지정 축입니다. 또한 혼합 모터 구성에서 40급 범위의 알파 모터(α4/4000i, α8/3000i)와 호환되는 것으로 나열되어 사용되는 기계 범위를 확장합니다.

FANUC의 번호 매기기에서 접미사 H113은 규칙을 따릅니다. H 뒤의 첫 번째 숫자는 인터페이스 세대를 나타내고, 후속 숫자는 전류 등급을 나타냅니다. H113은 H11x FSSB SVU 제품군에서 세 번째 장치를 의미하며, 이는 SVU-40 출력 계층에 해당합니다.

기술 사양

H113 대 H173: 6093 시리즈의 FSSB 및 I/O Link 분할

6093 시리즈에서 흔히 발생하는 주문 오류는 FSSB 변형(H11x)과 I/O Link 변형(H17x)을 혼동하는 것입니다. 둘 다 내장 전원 공급 장치가 있는 SVU-40급 장치입니다. 둘 다 물리적으로 크기가 비슷합니다. 차이점은 통신 보드와 커넥터입니다.

H113은 FSSB 광섬유를 통해 CNC에 연결됩니다. H173은 I/O Link(전기 직렬, PMM을 통해)를 통해 연결됩니다. 이들은 상호 교환할 수 없습니다. CNC는 한 가지 인터페이스 유형으로 구성되어야 하며, 기계 배선은 해당 케이블을 드라이브 위치로 라우팅합니다. 기계에 드라이브 장착 위치로 라우팅되는 FSSB 광섬유 케이블이 있는 경우, 교체품은 H113(또는 호환되는 FSSB 장치)이어야 합니다. 해당 위치에 I/O Link 장치를 설치하면 다른 모든 매개변수가 올바르더라도 전원 켜자마자 통신 오류가 발생합니다.

주문하기 전에 기존 또는 제거된 장치의 드라이브 라벨을 확인하거나 광섬유 연결 커넥터를 검사하십시오. 이것은 FSSB를 확인하고 H113이 올바른 사양임을 확인합니다.

신품 및 중고 재고: 실용적인 지침

신품 재고 A06B-6093-H113 장치는 정품 FANUC 제품으로 사용되지 않았으며 적절하게 보관되었습니다. 이 제품에는 당사 창고에서 12개월 보증이 제공됩니다. 신뢰성 마진이 중요한 고생산 환경의 기계의 경우 신품 재고는 위험을 최소화합니다.

검사 완료된 중고 장치는 폐기되거나 업그레이드된 기계에서 공급되며 판매 전에 기능 테스트를 거칩니다. SVU-40은 일반적으로 저부하 보조 축을 구동하는 단일 축 장치입니다. 대형 회전 테이블 또는 ATC 메커니즘은 연속적으로보다는 간헐적으로 순환하는 경향이 있으므로 오래된 기계의 장치에서도 드라이브의 전력 구성 요소가 양호한 상태인 경우가 많습니다. 중고 재고는 3개월 보증이 제공되며 비용에 민감한 수리 또는 백업 재고에 대한 실용적인 옵션입니다.

두 가지 상태 모두 현재 가용성을 확인하려면 주문 전에 당사에 문의하십시오.

주문, 결제 및 배송

DHL 및 FedEx는 결제 확인 후 0~3영업일 이내에 전 세계적으로 발송합니다. 여러 품목에 대한 통합 배송이 가능합니다.결제 옵션:은행 송금 (T/T) — 모든 주문 금액

PayPal — $500 이하 주문

• Western Union — 모든 주문 금액
• 구매자는 도착 국가에 적용되는 수입 관세 및 세금에 대한 책임이 있습니다.
• 보증 및 반품

상태

보증 기간

Q1: A06B-6093-H113이 H173과 같은 I/O Link 변형이 아닌 제 기계에 올바른 장치임을 어떻게 확인할 수 있습니까?기존 드라이브의 CNC 인터페이스 케이블 물리적 연결을 확인하십시오. FSSB 연결은 광섬유를 사용합니다. 즉, TOCP200 스타일 커넥터로 끝나는 얇은 플라스틱 또는 유리 섬유 케이블입니다. I/O Link는 일반적으로 더 작은 플러그 커넥터가 있는 기존 전기 케이블을 사용합니다. 드라이브의 JD1A 또는 해당 광섬유 포트로 들어가는 광섬유를 볼 수 있다면 해당 드라이브는 FSSB이며 H113이 올바른 제품군입니다. 또한 기존 장치의 라벨을 직접 확인하십시오. SVU-40 FSSB 또는 이와 유사한 문구가 표시되며 H113 부품 번호가 보일 것입니다. 원래 장치가 이미 제거되었고 문서가 없는 경우 해당 서보 축의 기계 전기 회로도를 확인하십시오. 배선 다이어그램에서 인터페이스 유형을 식별할 것입니다.Q2: H113은 SVU-40으로 나열되지만 정격 출력은 12.5A에 불과합니다. 왜 "40"이라고 불립니까?

"40"은 모든 경우에 절대적인 암페어 수가 아니라 FANUC의 내부 모터 전류 등급 지정입니다. 6093 시리즈에서 SVU-40은 b8/2000 및 알파에 해당하는 40A급 모터와 같은 모터를 구동하도록 정격되어 있습니다. 12.5A 수치는 정상 작동 조건에서의 연속 RMS 출력 전류입니다. 가속 중 피크 전류는 연속 정격보다 훨씬 높을 수 있으며, 이는 모터 매칭에 관련되는 수치입니다. "40" 분류는 해당 등급의 모터에 대한 이 피크 전류 용량을 포함합니다. SVU-80(H114, 15A 연속)으로의 단계는 더 무거운 80급 모터를 처리합니다. 연속 전류만으로 드라이브를 모터에 맞추는 것이 아니라 등급 지정으로 드라이브를 모터에 맞추는 것이 올바른 접근 방식입니다.

Q3: 교체용 H113을 설치한 후 CNC에서 시작 시 FSSB 관련 경보 5134 또는 460이 표시됩니다. 가능한 원인은 무엇입니까?

이러한 경보는 CNC와 증폭기 간의 FSSB 통신이 올바르게 설정되지 않았음을 나타냅니다. 빈도 순서대로 가장 일반적인 원인은 다음과 같습니다. 첫째, 새 장치의 커넥터에 광섬유 케이블이 완전히 장착되지 않은 경우입니다. TOCP200 커넥터는 제대로 장착되려면 딸깍 소리가 나야 하며, 부분적으로 삽입된 광섬유는 간헐적이거나 완전한 신호 손실을 유발합니다. 둘째, 설치 중에 굽힘 반경 위반이 발생하여 광 신호가 안정적인 통신 임계값 아래로 감쇠되는 광섬유 케이블 자체입니다. 셋째, 증폭기의 +24V DC 제어 전원이 없거나 임계값 아래인 경우입니다. 광 링크를 의심하기 전에 장치에 대한 24V 공급이 사양 내에 있는지 확인하십시오. 경보 5136(증폭기 수가 적음)은 CNC가 구성에서 예상하는 것보다 적은 수의 증폭기를 FSSB 체인에서 보고 있음을 나타내며, 이는 일반적으로 새 장치가 전혀 응답하지 않음을 의미합니다. 이는 광 연결 또는 제어 전원으로 다시 연결됩니다.

Q4: A06B-6093-H113을 베타 모터뿐만 아니라 알파 시리즈 모터와 함께 사용할 수 있습니까?

예, 적절한 모터 매개변수 설정을 사용하면 됩니다. H113 SVU-40은 CNC 서보 매개변수가 해당 모터 유형으로 구성된 경우 α4/4000i 및 α8/3000i를 포함한 40급 범위의 알파 모터와 호환되는 것으로 문서화되어 있습니다. 실제로 6093 SVU 시리즈는 공작 기계 제조업체에서 베타 SVU가 보조 축의 알파 모터를 구동하는 혼합 구성에 사용되었습니다. 이는 특히 알파 모터가 역사적인 이유로 기계에 이미 설치되어 있었지만 기계의 보조 축 아키텍처에서 독립형 SVU 드라이브를 요구하는 경우에 일반적이었습니다. 중요한 요구 사항은 모터의 최대 전류 요구량이 드라이브의 출력 등급과 일치해야 한다는 것입니다. 더 무거운 모터를 더 낮은 등급의 드라이브에 맞추거나 그 반대로 하는 것은 과전류 오류 또는 성능 저하를 초래합니다.

Q5: A06B-6093-H113의 직접적인 대체품이 있습니까, 아니면 더 이상 생산되지 않고 새로운 동등품이 없습니까?

6093 시리즈는 FANUC에서 현재 생산 품목으로 단종되었습니다. 동일한 폼 팩터, 커넥터 및 매개변수 세트를 사용하는 직접적인 최신 동등품은 없습니다. 후속 세대인 6114 시리즈(FSSB가 있는 SVM1-40i)는 다른 물리적 형식을 사용하며 독립형 SVU로 작동하는 대신 공유 전원 공급 장치에 연결해야 합니다. 6093 SVU 아키텍처를 기반으로 설계된 기계의 경우 올바른 6093 장치를 소싱하는 것이 동일한 복원을 위한 실용적인 경로입니다. 6114 세대로 업그레이드하려면 해당 축의 전원 공급 장치 아키텍처를 교체하고, 드라이브 장착 배열을 변경하고, CNC 서보 매개변수를 업데이트해야 합니다. 이는 상당한 프로젝트입니다. 대부분의 유지보수 시나리오에서 테스트된 중고 또는 신품 재고 H113은 더 빠르고 비용 효율적이며 덜 방해가 되는 솔루션입니다.
