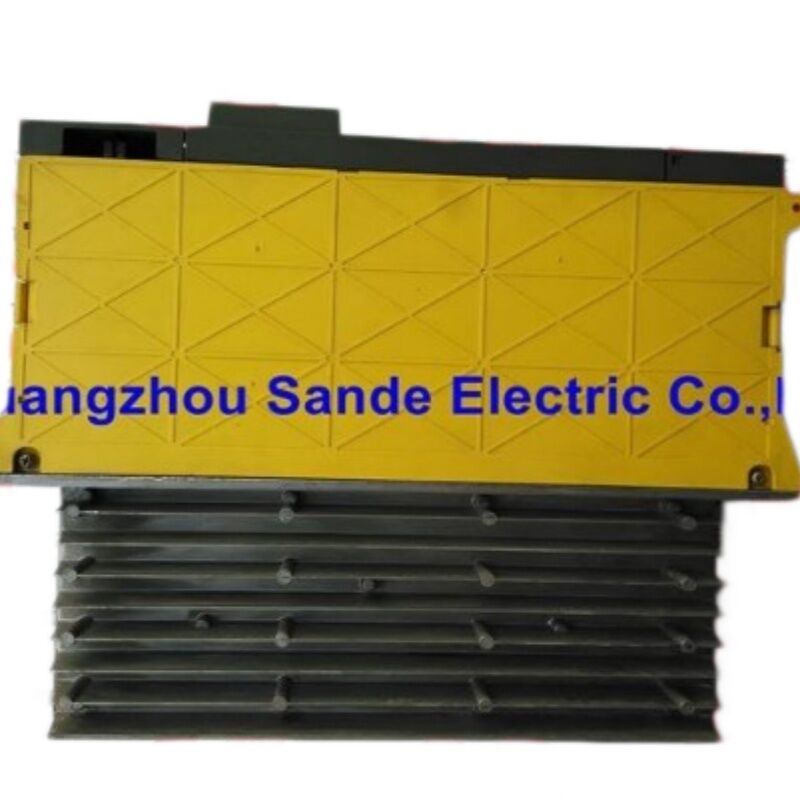

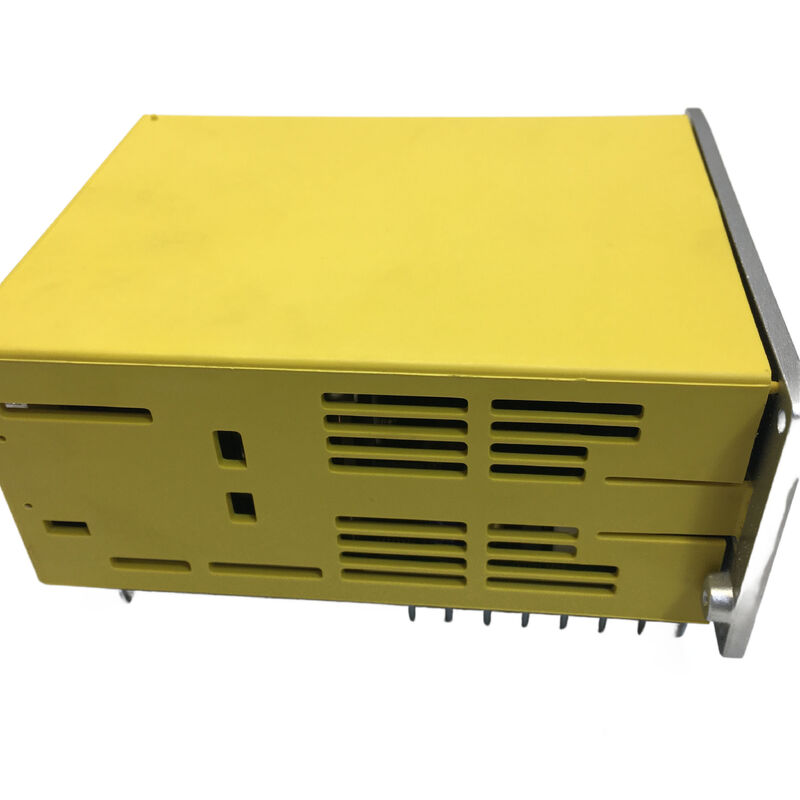

FANUC A06B-6090-H244 Alpha C 시리즈 SVUC2-40/40, 쌍용 모터 애플리케이션을 위한 대칭 이중 축 드라이브

특정 종류의 CNC 기계가 있습니다. 동시에 두 개의 축에 동일한 요구사항을 부과합니다.X축과 Y축이 로드 프로파일을 공유하는 동기화 된 쌍 스핀드 턴, 또는 기계 제작자가 하나의 증폭기에 동일한 크기의 두 개의 모터를 결합하여 캐비닛 공간을 절약하고 배선을 단순화하는 모든 구성입니다.A06B-6090-H244는 그 구성에 맞춰 설계되었습니다..

FANUC의 알파 C 증폭기 시리즈에서 SVUC2-40/40로 지정된 이 단위는 각 채널에서 동일한 8.7A 등급 출력에서 두 축 ∙ L와 M ∙를 구동합니다. 두 채널은 동일합니다. 불균형이 없습니다.가벼운 보조축과 결합된 "중량"의 주축이 없습니다.40/40 명칭은 직접적으로 그것을 표기합니다: 동일한 전류 클래스, 동일한 드라이브 능력, 두 출력에서.,이 드라이브는 정확하고 원래 장비 선택입니다.

샌데 일렉트릭은 A06B-6090-H244를 새롭고 사용된 상태로 보관하고 0~3일 이내에 전세계로 배송합니다.

알파 C 세대: 이 드라이브가 FANUC 역사에 자리 잡은 곳

A06B-6090-H244를 이해하려면 맥락에 맞추어야 합니다. FANUC의 서보 증폭기 진화는 여러 세대를 거쳐 각각 다른 인터페이스 아키텍처를 가지고 있습니다.

의6066 시리즈원래의 알파 C 세대는 1980 년대 후반에 도입되어 1990 년대 초까지 사용되었습니다.6090 시리즈H244를 포함하고 있습니다. 6066의 직접 후계자입니다.A형 PWM 인터페이스두 세대는 "SVUC" 지명과 겉으로 비슷한 캐비닛 크기를 공유하지만 인터페이스 핀아웃과 신호 프로토콜은 두 시리즈 사이에 다릅니다.A6090 단위는 인터페이스 검증을 하지 않고 동일한 CNC에 있는 6066 단위의 플러그인 대체 장치가 아닙니다..

6090 이후에는 6096, 6114, 6117, 6130, 그리고 나중에 알파 i 시리즈를 정의하는 FSSB Fiber Optic Serial Servo Bus로 전환되었다.FSSB는 평행 PWM 배선을 하나의 광섬유 사슬로 대체했습니다.6090 시리즈는 PWM 시대에 자리 잡고 있습니다. 초기 아날로그 드라이브보다 더 강력하고 이미 디지털 모터 제어,하지만 이제 현대 FANUC CNC 설치를 지배하는 광섬유 아키텍처 이전.

아직 FSSB 전환 이전 CNC 시스템에서 작동하는 기계의 경우, 특히 15 시리즈, 16 시리즈, 18 시리즈, 21 시리즈는 6090이 종종 올바른 부분입니다.6096 및 6114 모듈은 이러한 오래된 제어 장치의 6090 단위와 교환 할 수 없습니다..

H244 해독: 후식이 당신에게 말하는 것

6090 알파 C 시리즈 내에서, 후속 구조는 특정 정보를 가지고 있습니다. H244를 분해하면:

의"2"SVUC에서2-40/40는 이것이2축 모듈L 및 M 채널 출력 모두 존재하고 활성화됩니다. 같은 가족 내의 단일 축 버전은 다른 명칭을 가지고 있습니다."40/40"각 축의 전류 클래스를 설명합니다: L축과 M축 모두 채널당 8.7A 등급 연속 출력과 일치하는 40 클래스에 작동합니다.

비교를 위해 H246는 SVUC2-40/80L축은 8.7A로 유지되지만 M축은 더 높은 전류 클래스로 올라갑니다. 두 축이 다른 크기의 모터를 구동하는 기계에 적합합니다.80/80 △ 두 축 모두 더 큰 전류 클래스에서 H244는 두 축 범위에서 가장 대칭적인 구성입니다: 두 축 모두 동일하고, 두 가지 공급 모터 모두 일치합니다.둘 다 같은 17A 전체 입력 도출을 입력 세 단계 라인.

기술 사양

두 개의 축, 하나의 단위

기계 제조업체는 두 가지 이유로 듀얼 축 증폭기 모듈을 선택했습니다: 캐비닛 공간과 케이블 라우팅 효율성.단일 SVUC2-40/40는 드라이브 캐비닛의 한 슬롯을 차지하고 단일 축 인터페이스를 통해 CNC에 연결2개의 출력 채널이 각각 각 모터에 별도의 전력 케이블을 연결하는 반면이것은 제어 측면 인터페이스 연결의 수를 절반으로 줄이고 세르보 섹션에 대한 캐비닛 발자국을 줄입니다.

H244의 경우, L축 결함이 증폭기를 끄고 M축을 오프라인으로 합니다.같은 전면 LED 디스플레이문제 해결을 할 때, 단위를 교체하기 전에 L 채널, M 채널 또는 공유 된 내부 구성 요소에서 알람이 발생했는지 결정하는 것이 중요합니다.

SVUC2의 앞 LED 디스플레이는 7 세그먼트 형식을 사용하여 경보 코드와 정상 작동 시 작동 상태를 표시합니다.결함 트리거의 순간에 LED를 관찰하는 것 CNC 경보 화면 업데이트 전에 종종 어떤 채널 또는 어떤 내부 회로에 관련된 가장 정확한 첫 번째 표시를 제공합니다.

경보 코드 참조

소수점 (8., 9.) 으로 표시되는 경보 코드 8 및 9은 단순한 과전류 상태가 아닌 IPM (지능 전력 모듈) 경보를 나타냅니다.IPM 알람은 일반적으로 장치 수준에서 비정상적인 열 또는 전류 상태를 감지하는 내부 트랜지스터 모듈을 포함합니다., 이는 외부 전류 센서를 작동시키는 배선 또는 모터 결함과 구별됩니다.HCL 또는 HCM (점 없이) 는 시작 지점에서 모터 배선 또는 모터 단열을 먼저 검사합니다.; IPM 경보 (점점 코드) 는 트랜지스터 모듈과 열 경로를 검사 할 수 있습니다.

6066 대체 질문: A형 대 B형

A06B-6090-H244는 기능 및 전류 클래스 측면에서 A06B-6066-H244의 문서화 된 대체 장치입니다. 둘 다 채널당 8.7A로 일치 된 α12 모터를 구동하는 SVUC2-40/40 쌍 축 단위입니다.중요한 경고는 인터페이스 호환성입니다.

사용된 6066 시리즈B형제어 커넥터에 PWM 인터페이스 배선. 6090 시리즈는 사용A형. On CNC controllers that were originally built for the 6066 Type B interface — predominantly early-production Series 15 and 16 machines from the late 1980s and early 1990s — the 6090 cannot simply be substituted without confirming that the CNC's servo amplifier interface matches Type A pinout또는 인터페이스 어댑터 케이블이 없습니다. FANUC는이 연결 장치 호환성 때문에이 두 시리즈 사이의 공식 교환을 제공하지 않았습니다.

이미 6090 H244를 실행하고 직접 교체해야 하는 기계의 경우, 이 구별은 논쟁의 여지가 없습니다. 대체 단위가 동일하게 연결됩니다.인터페이스 질문은 누군가 원본 6066 설치에 대한 업그레이드 또는 대체로 6090 소스를 시도 할 때만 발생.

재고 상태 및 공급

신품 A06B-6090-H244는 원래 포장된 FANUC의 정품 제품입니다. 6090 시리즈가 몇 년 동안 중단되었기 때문에,실제 신규 재고는 지속적인 작동을 유지해야 하는 기계에 대한 선호 옵션입니다그리고 공급망의 모든 신규 유닛은 인벤토리 감소를 나타냅니다.

사용된 검사된 단위는 폐업된 기계에서 공급되며, L축과 M축 모두에 대한 기능을 확인하고 3개월의 보증으로 제공됩니다.수리 기록에서 발견 된 사용 된 6090 시리즈 장치의 일반적인 고장 모드는 콘덴서 손상, 제어 카드에 누출 된 전해질, 고장 출력 트랜지스터 15~30 년 동안 사용 된 단위에서 예측 가능한 모든 노화 관련 고장.기계의 운영 요구 사항이 요구되는 경우 주문하기 전에 우리와 검사 표준을 확인.

주문, 결제 및 배송

DHL 및 FedEx을 통해 전세계 배송0~3 일확인된 지불. 복합 배송은 여러 항목 주문에 사용할 수 있습니다.

지불 옵션:

• 은행 송금 (T/T)
• 페이팔 500달러까지의 주문
• 웨스턴 유니온 (Western Union)

수입 과세 및 지역 세금은 목적지에서의 구매자의 책임입니다.

보증 및 반환

부실, 불완전, 설명에 맞지 않거나접수 후 4일. 유닛은 보증 라벨이 손상되지 않은 원래 상태에서 반환되어야 합니다. 반환 배송은 구매자의 책임입니다. 잘못된 주문 또는 생각의 변경에 대한 반환은 없습니다.

자주 묻는 질문

Q1: A06B-6090-H244는 A06B-6066-H244를 대체하는 것으로 나열되어 있습니다. 그들은 원래 6066을 실행하는 모든 기계에서 교환 가능합니까?

A: 두 단위는 SVUC2-40/40 전류 클래스를 공유하고 동일한 모터를 구동하지만 다른 제어 인터페이스 배선을 사용합니다. 6066는 B 타입 PWM 인터페이스를 사용하고 6090은 A 타입을 사용합니다.원래 6066과 함께 제작 된 기계에서 CNC에서 증폭기에 B 타입 인터페이스 커넥터를 가지고6090 H244를 실행하는 기계의 경우, 오늘날 훨씬 더 일반적인 상황,대부분의 살아남은 기계는 어떤 시점에서 업데이트 되었기 때문에 이 품목의 6090 시리즈의 대체 H244는 어떤 인터페이스 수정 없이 직접 연결.

Q2: 내 기계의 L축과 M축 모두 함께 멈췄고 LED는 "b" 경보를 표시합니다. 이것은 무엇을 나타냅니다. 그리고 나는 어디서 문제 해결을 시작해야합니까?

A: 7개 세그먼트 LED의 "b" 경보는 L축과 M축 모두에 동시에 과전류를 나타냅니다.이중 축 모듈에서 일반적으로 두 개의 독립적인 채널 장애가 아닌 공통 결함을 가리킨다.확인해야 할 첫 번째 장소는 DC 연결과 입력 전력입니다: DC 버스 가 부하 하에서 붕괴 될 경우 경보 3 (LVDC) 또는 경보 1 (HV) 조건은 "b" 경보를 전 또는 동반 할 수 있습니다.DC 연결이 정상이라면, 두 모터 전력 케이블이 공통의 바닥 결함이 있는지 확인하거나 공유 캐비닛 배선에서 단축 여부를 확인합니다. that indicates an IPM-level alarm on both channels simultaneously — in that case the IGBT modules inside the unit are the more likely failure point and the unit typically requires repair or replacement.

Q3: A06B-6090-H244는 6114 alfa i SVM가 aiPS와 같이 별도의 전원 공급 모듈을 필요로합니까?

A: 아닙니다. 6090 SVUC 시리즈는 자립 단위입니다. 그것은 자신의 입력 3 단계 AC를 수정하고 DC 링크 전압을 내부로 생성합니다.이것은 6093 베타 SVU 시리즈와 동일한 구조입니다.: 드라이브는 3단계 AC 입력으로 직접 연결되며 외부 공유 전원 버스에 의존하지 않습니다.이것은 설치를 간단하게 합니다. 3단계 AC 전원 및 모터 케이블이 주요 연결입니다., CNC에 대한 제어 인터페이스와 함께. The only external accessory sometimes used with 6090 units is a separate regenerative discharge unit when the machine's duty cycle generates more regenerative energy than the drive's internal regeneration circuit can absorb.

Q4: 내 기계는 두 축에 α12 모터를 사용합니다. H244는 올바른 단위입니까, 아니면 H246 (SVUC2-40/80) 를 고려해야합니까?

A: H244는 L축과 M축 모두에 맞춘 α12 모터에 대한 올바른 선택입니다. α12 모터는 40 클래스 전류 범위 내에 있으며 H244는 8에 해당합니다.7 두 채널의 정량 출력 ∼ 그 모터 페어링에 정확하게 적합H246 (SVUC2-40/80) 는 두 축이 서로 다른 크기의 모터를 사용하는 경우에만 올바른 선택입니다: L 축에 40 클래스 모터와 M 축에 80 클래스 전류를 필요로하는 더 큰 모터.두 축 모두 동일한 α12 모터를 구동하는 경우, 비대칭 H246는 장점이 없으며 불필요한 복잡성을 도입합니다. 주문하기 전에 기계의 배선 문서에서 모터 모델 번호를 확인하십시오.

Q5: 6090 시리즈는 중단됩니다. 이 단위가 몇 년 후에 다시 실패하면 현실적인 장기 옵션은 무엇입니까?

A: 6090 시리즈는 수년 동안 생산되지 않았으며 다시 돌아오지 않을 것입니다. H244를 실행하는 기계의 지속적인 유지 관리를 위해 세 가지 현실적인 경로가 있습니다. 첫째,현재 사용 중인 예비 유닛을 저장하고 새로운 오래된 주식 예시들은 여전히 시장에 있습니다둘째, CNC 시스템 자체가 업그레이드되거나 교체되는 경우, 서버 드라이브 아키텍처는 동일한 프로젝트에서 업데이트 될 수 있습니다.더 새로운 CNC와 드라이브 가족 6090 부품의 가용성에 의해 제한되지 않기 때문에셋째, some specialist repair services can rebuild failed 6090 units by replacing failed capacitors and IGBT modules — the known failure components — extending the unit's service life without requiring a full replacement현재 재고 가용성에 대해 저희에게 문의하십시오. 이러한 유닛의 나이를 고려하면 재고 지위가 빠르게 변경 될 수 있습니다.

이용 가능성 및 가격에 대한 연락처:에이미 부인sales01@sande-elec.com스카이프:샌드셀스01전화: +86 18620505228
