A06B-0147-B088 Fanuc AC 서보 모터 A06B0147B088 AO6B-OI47-BO88

Fanuc A06B-0147-B088 | ALPHA 시리즈 AC 서보 모터 A22/2000 — 3.8kW, 직선 샤프트, A1000 엔코더

부품 번호: A06B-0147-B088

시리즈: ALPHA AC 서보 모터

모델: A22 / 2000

상태: 제조사 단종 — 리퍼비시 및 잉여 재고 가능

상태: 리퍼비시 / 잉여

개요

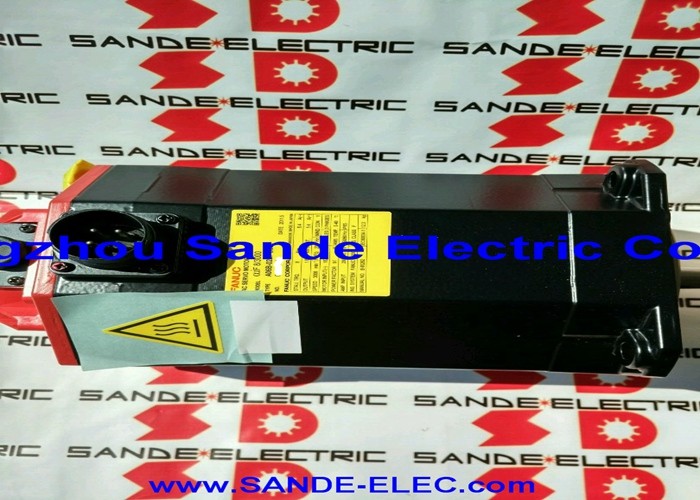

Fanuc A06B-0147-B088은 Fanuc의 ALPHA 시리즈 AC 서보 모터로, 3.8kW 출력, A22/2000 모델, 직선 샤프트 및 피드백 장치로 A1000 엔코더를 갖추고 있습니다. 정격 2,000 RPM, 157V 삼상, 133Hz에서 15A의 연속 전류를 소모하는 이 모터는 중소형 CNC 공작 기계의 중하중 축 요구 사항을 위해 제작되었으며, 지속적인 토크가 모터의 가치를 측정하는 기준이 됩니다.A1000 엔코더는 동일한 A22/2000 제품군 내에서 I64 및 A64 장착 버전과 이 버전을 구별하는 요소입니다. 1,000,000 펄스/회전의 A1000은 64,000 ppr의 I64에 비해 피드백 해상도에서 큰 발전을 이루었습니다. 16배의 위치 분해능으로, 샤프트 위치를 정밀한 윤곽 가공, 미세 마무리 작업 및 고정밀 위치 결정에서 직접적인 이점을 제공하는 수준의 세부 정보로 해석합니다.

Fanuc는 이 모터를 단종했지만, 이 모터가 장착된 공작 기계는 전 세계 생산 환경에서 계속 가동되고 있습니다.

이를 유지보수하는 시설의 경우, A06B-0147-B088은 리퍼비시 및 잉여 시장을 통해 계속 활발하게 거래되고 있습니다.

주요 사양

매개변수

AC22 토크 클래스 — 22 Nm 정지 토크 — 이 모터는 경량 축 구동에 사용되는 AC12 및 AC6 장치보다 확실히 우위에 있습니다. 2,000 RPM의 최대 속도에서 3.8kW의 연속 출력을 제공하는 A22/2000은 기계적 부하가 실제적이고 일정한 축을 위해 설계되었습니다. 중급 수직 머시닝 센터의 X, Y, Z 축 구동, 무거운 터렛이 장착된 선반의 Z축 구동, 그리고 모터가 연속 정격 한계 근처에서 작동할 때 발생하는 속도 루프 헌팅 또는 전류 제한 없이 절삭력을 견뎌야 하는 축에 적합합니다.

157V에서 15A의 연속 전류 소모는 서보 앰프에 가해지는 전기적 부하를 반영합니다. 133Hz의 정격 주파수에서 ALPHA 서보 앰프는 표준 200–240VAC 주 전원 공급 장치에서 모터에 필요한 구동 조건을 생성합니다. 133Hz 수치는 앰프의 인버터 단에서 생성되는 정격 속도에서의 내부 작동 주파수입니다.

유지보수 엔지니어에게는 15A 전류 클래스가 앰프 모듈 선택, 케이블 크기 조정 및 드라이브 캐비닛의 열 관리 사양을 결정하는 관련 매개변수입니다.

2,000 RPM의 최대 속도는 중간 기어링 없이 실용적인 급속 이송 속도에 매핑되는 직접 연결 볼스크류 축 구성에 적합합니다. 22 Nm의 정지 토크로, 이 모터는 공격적인 절삭 조건에서 이송 속도 정확도를 유지하는 축 강성을 제공합니다. 이는 최대 속도보다 지속적인 부하 하의 생산 기계에서 더 중요한 매개변수입니다.

A1000 엔코더 — 고해상도 피드백

A1000은 B088 변형을 A22/2000 제품군 내에서 독특하게 만드는 요소입니다. 더 일반적인 I64가 64,000 펄스/회전을 제공하고 A64가 동일한 해상도의 절대 버전으로 제공되는 반면, A1000 엔코더는 ALPHA 서보 앰프에 1,000,000 카운트/회전의 샤프트 위치 데이터를 제공합니다.

I64에 비해 16배 증가한 해상도는 축 수준에서 실질적인 결과를 가져옵니다.

서보 드라이브의 속도 루프는 모터 회전의 모든 순간에 더 미세한 위치 데이터를 사용하여 작동합니다. 이는 더 부드러운 속도 프로파일, 느린 이송 속도에서의 낮은 속도 리플, 그리고 더 정확한 위치 엔드포인트를 생성합니다.

표면 마감이 속도 부드러움의 직접적인 함수인 정밀 윤곽 가공을 수행하거나, 낮은 이송 속도에서의 위치 정확도가 중요한 엄격한 치수 공차를 유지하는 기계에서 A1000의 해상도 이점은 출력 품질의 측정 가능한 개선으로 이어집니다.

A1000은 절대 엔코더입니다. 전원 차단 시에도 호밍 사이클 없이 샤프트 위치를 유지합니다.

기계 시작 시 서보 드라이브는 현재 절대 위치를 직접 읽고, CNC는 모션이 명령되기 전에 완전한 축 위치 정보를 갖게 됩니다.

이는 I64 장착 축이 전원 켤 때마다 필요한 호밍 시퀀스를 제거합니다.

A06B-0147-B088 교체품을 구매할 때 A1000 엔코더 사양을 정확히 일치시켜야 합니다. I64 또는 A64 엔코더가 장착된 모터로 교체하려면 서보 드라이브 매개변수 변경, 절대 위치 기능 상실(I64의 경우), 그리고 드라이브의 속도 루프 매개변수가 A1000의 더 높은 해상도에 맞춰 튜닝된 경우 축의 정확도 특성에 영향을 미칠 수 있습니다.

직선 샤프트 및 구동계 통합

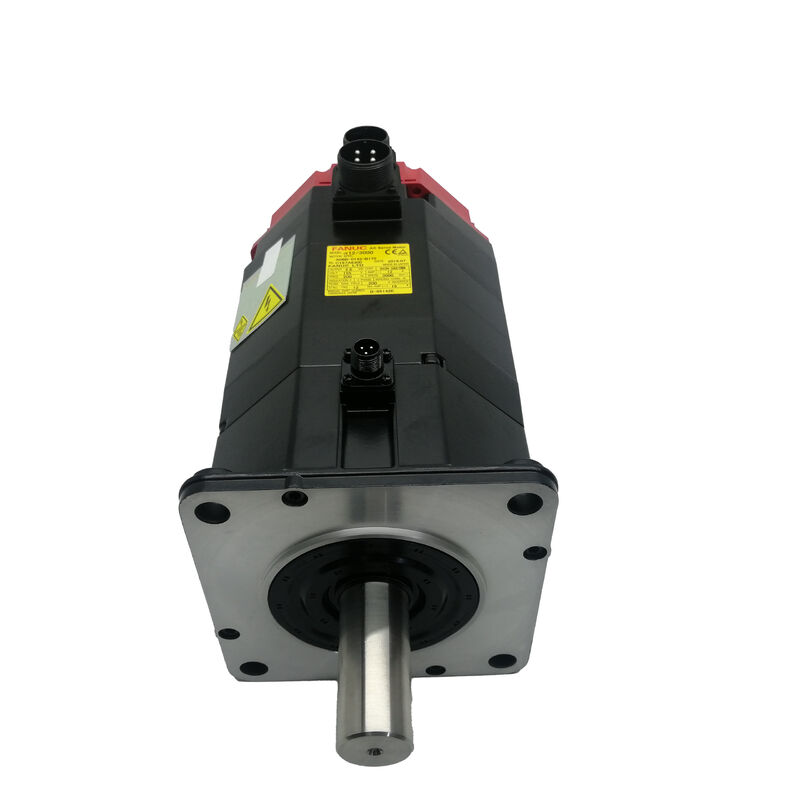

A06B-0147-B088의 일반 직선 샤프트는 서보 커플링의 클램핑 힘을 사용하여 구동 부품으로 토크를 전달합니다. 이 모터가 생성하는 22 Nm의 정지 토크의 경우, 커플링 선택 및 설치 토크가 중요합니다. 커플링은 모터의 토크 출력에 대해 정격되어야 하며, 지속적인 축 부하 하에서 점진적인 커플링 슬립을 방지하기 위해 샤프트 클램핑 힘을 사양에 맞게 설정해야 합니다.

이러한 출력 등급의 모터에서 커플링 슬립은 즉각적인 경보를 트리거하지 않고 누적되는 위치 오차를 발생시킵니다. 시간이 지남에 따라 축 위치 산포로 나타납니다.

B088 사양 내의 #7000 및 #7008 하위 변형은 동일한 전기적 및 엔코더 특성을 가지지만 샤프트 키웨이 가공에서 차이가 있습니다.

기본 B088(일반) 및 #7000 접미사는 키웨이가 없으며, #7008은 키가 있는 커플링 허브 구성을 위해 키웨이가 가공되어 있습니다. 교체 주문 전에 기계에 설치된 샤프트 하위 변형을 확인하는 것이 도착 시 커플링 불일치를 방지하는 간단한 단계입니다.

드라이브 및 제어 호환성

A06B-0147-B088은 15A 연속 전류 클래스용으로 정격된 Fanuc ALPHA 시리즈 SVM 서보 앰프 모듈과 호환되며, 시리즈 0, 0i, 15, 16, 18, 21을 포함한 Fanuc CNC 컨트롤과 통합됩니다.

서보 앰프는 A22/2000 및 A1000 엔코더용 모터 유형 코드로 매개변수화되어야 합니다. 이는 속도 루프 응답, 전류 제한 및 위치 피드백 스케일링을 제어하는 매개변수입니다.

이 모터의 연식과 기계가 원래 제작된 이후 받은 드라이브 및 제어 업그레이드의 범위를 고려할 때, 교체품을 설치하기 전에 설치된 앰프가 A1000 엔코더 인터페이스를 지원하는지 확인하는 것이 필요한 시운전 단계입니다.

FAQ

Q1: A1000 엔코더는 다른 A22/2000 변형에 장착된 I64와 어떻게 다릅니 까?

A1000은 1,000,000 펄스/회전을 제공하며, 이는 I64의 64,000 ppr보다 16배 높은 해상도입니다. 또한 절대 엔코더로, 호밍 시퀀스 없이 전원 사이클 동안 샤프트 위치를 유지합니다. I64는 증분식이며 각 기계 시작 시 호밍이 필요합니다.

A1000의 더 높은 해상도는 느린 이송 속도에서의 속도 루프 부드러움과 위치 정확도를 향상시켜 정밀 가공 작업의 표면 마감 품질과 치수 정확도에 직접적인 이점을 제공합니다. B088을 교체할 때 A1000 엔코더 사양을 일치시켜야 합니다. I64 또는 A64 모터를 장착하려면 매개변수 변경이 필요하며 절대 기능이 상실됩니다.

Q2: A06B-0147-B088에 필요한 서보 앰프는 무엇입니까?

이 모터는 최소 15A의 연속 출력 전류를 정격한 Fanuc ALPHA 시리즈 SVM 앰프 모듈이 필요합니다.

시리즈 0, 0i, 15, 16, 18, 21을 포함한 Fanuc CNC 컨트롤과 통합됩니다.

앰프의 모터 유형 매개변수는 A22/2000 및 A1000 엔코더 사양과 일치하도록 설정해야 합니다. 잘못된 모터 유형 코드는 속도 루프 튜닝 및 전류 제한에 영향을 미칩니다. 축을 부하 하에서 작동시키기 전에 모터 교체 후 항상 이 매개변수를 확인하십시오.

Q3: 이 모터는 수직 축 응용 분야에 브레이크가 필요합니까?

A06B-0147-B088에는 통합 브레이크가 없습니다. 상당한 하중 무게(스핀들 헤드, 무거운 터렛 또는 상당한 축 캐리지)를 지지하는 수직 축의 경우, 기계적 브레이크가 없다는 것은 서보가 비활성 상태일 때 위치 유지가 드라이브의 능동 토크 유지에 전적으로 의존한다는 것을 의미합니다.

중력 하중 수직 축에서 E-stop 또는 전원 손실 시 축 하강 위험이 있는 경우, A22/2000 제품군 내의 브레이크 장착 버전(B177 접미사)이 올바른 사양입니다. B088은 수평 축 및 능동 서보 유지가 충분한 경하중 수직 드라이브에 적합합니다.

Q4: #7000 및 #7008 샤프트 하위 변형은 전기적으로 동등합니까?

예. #7000은 키웨이가 없는 일반 직선 샤프트를 가지며, #7008은 키가 있는 커플링 허브와 함께 사용하기 위해 직선 샤프트에 키웨이가 가공되어 있습니다. 두 하위 변형 모두 전기적으로 동일합니다. 동일한 3.8kW 출력, 동일한 22Nm 토크, 동일한 157V / 133Hz / 15A 사양 및 동일한 A1000 엔코더입니다.

샤프트 가공만이 유일한 차이점입니다. 커플링 인터페이스가 일치하는지 확인하기 위해 주문 전에 기계에 설치된 하위 변형을 확인하십시오.

Q5: 사용된 A06B-0147-B088의 주요 점검 사항은 무엇입니까?

삼상 권선 저항을 측정하여 위상 균형을 확인하고 접지 절연 저항을 확인하십시오. 둘 다 권선 무결성을 확인합니다.

샤프트를 손으로 돌려 베어링 상태를 평가하십시오. 3.8kW 및 22Nm의 정지 토크에서 전면 베어링은 상당한 레이디얼 하중을 받으며, 서비스 이력이 긴 모터에서 더 일반적인 마모 지점 중 하나입니다. A1000 엔코더 커넥터의 부식되거나 손상된 핀과 케이블 출구의 스트레인 릴리프 손상을 검사하십시오.

샤프트 끝의 마모 또는 커플링 접촉 흔적을 확인하십시오. 절대 엔코더 위치 확인과 함께 정격 속도까지 벤치 테스트를 수행하는 것이 모터를 생산 축에 투입하기 전의 올바른 최종 점검입니다.
