| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-0145-B077 |
부품 번호: A06B-0145-B077
시리즈: ALPHA AC 서보 모터
모델: AC22 / 1500
상태: 신품 / 리퍼비시 / 교환 가능
Fanuc A06B-0145-B077은 ALPHA 시리즈 AC 서보 모터 제품군에 속하며, 특히 AC22/1500 모델로, 소형 및 중형 CNC 공작기계 시장에 깊숙이 자리 잡은 세대의 고토크 유닛 중 하나입니다.AC12 모터가 가벼운 축 하중을 담당했다면, AC22는 22Nm의 연속 토크 정격과 3.8kW의 출력을 제공하여 더 큰 볼스크류 축, 더 무거운 테이블 드라이브, 그리고 컴팩트 서보가 제공할 수 있는 것보다 더 지속적인 힘을 요구하는 기계적 부하 응용 분야에 적합합니다.빨간색 엔드 캡은 이 ALPHA 세대의 시각적 특징이며, AC22/1500은 Fanuc 드라이브 시스템이 빌더의 표준이었던 중급 수직 머시닝 센터, 수평 보링 밀, 터닝 센터의 X, Y, Z 축에서 흔히 볼 수 있었습니다. 최대 1,500 RPM으로, 이는 저속, 고토크 모터이며, 가벼운 부하에서 빠르게 회전하는 것보다 적당한 속도에서 열심히 작동하도록 설계되었습니다.
공장에서 장착된 IP67 실링, 직선형 출력 샤프트, 통합 브레이크 없음이 이 특정 변형을 정의합니다. 냉각수 노출이 일상적이고 축 구동 요구 사항이 지속적인 환경을 위해 제작된 간단하고 견고한 장치입니다.
주요 사양
매개변수
| 정격 출력 전력 | 3.8 kW |
|---|---|
| 연속 토크 | 22 Nm |
| 정격 전류 | 19 A |
| 위상 | 3상 |
| 정격 전압 | 157 V |
| 정격 주파수 | 100 Hz |
| 최대 속도 | 1,500 RPM |
| 샤프트 구성 | 직선 샤프트 |
| 브레이크 | 없음 |
| 방진/방수 등급 | IP67 |
| 엔드 캡 색상 | 빨간색 (ALPHA 세대) |
| ALPHA 범위에서 AC22의 위치 | AC12에서 AC22 프레임으로의 전환은 의미가 있습니다. 토크가 거의 두 배가 되고, 전류 소모가 상당히 증가하며, 모터가 물리적으로 커집니다. |
1,500 RPM의 천장은 이 모터의 적용 방식을 형성합니다. 공작기계 축의 일반적인 볼스크류 리드 값을 고려할 때, 1,500 RPM은 설계된 기계에 적합한 급속 이송 속도를 의미합니다. 고속 컨투어링 모터가 아니라, 부하 하에서의 강성이 최대 속도보다 중요한 축을 위한 견고하고 토크 밀도가 높은 작업 말입니다.
정격 속도에서의 100Hz 전기 주파수는 이러한 설계 우선순위를 반영합니다.
19A의 정격 전류로 작동하는 AC22/1500은 적절한 크기의 서보 앰프 전류 용량이 필요합니다.
이것은 이 크기 등급에서 ALPHA 제품군 중 전류 소모가 많은 모터 중 하나이며, 교체 또는 개조 작업 시 드라이브 모듈 등급을 확인하는 것이 좋습니다.
IP67 실링 — 공장 표준
이 변형의 IP67 등급은 애프터마켓 수정이 아니라 공장에서 모터에 내장되어 있습니다. 샤프트 씰, 케이블 진입 지점 및 모터 하우징은 모두 일시적인 침수를 견딜 수 있도록 등급이 매겨져 있어, 공작기계 맥락에서 모터가 냉각수 분사, 미스트 포화 및 바쁜 생산 기계의 축 구동 영역 주변에서 발생하는 불가피한 유체 축적을 처리할 수 있습니다.
냉각수 유입으로 인한 베어링 오염 및 권선 열화는 서보 모터 조기 고장의 주요 원인 중 하나이며, 밀봉된 하우징은 이 두 가지를 모두 해결합니다.
샤프트, 브레이크 및 설치 참고 사항

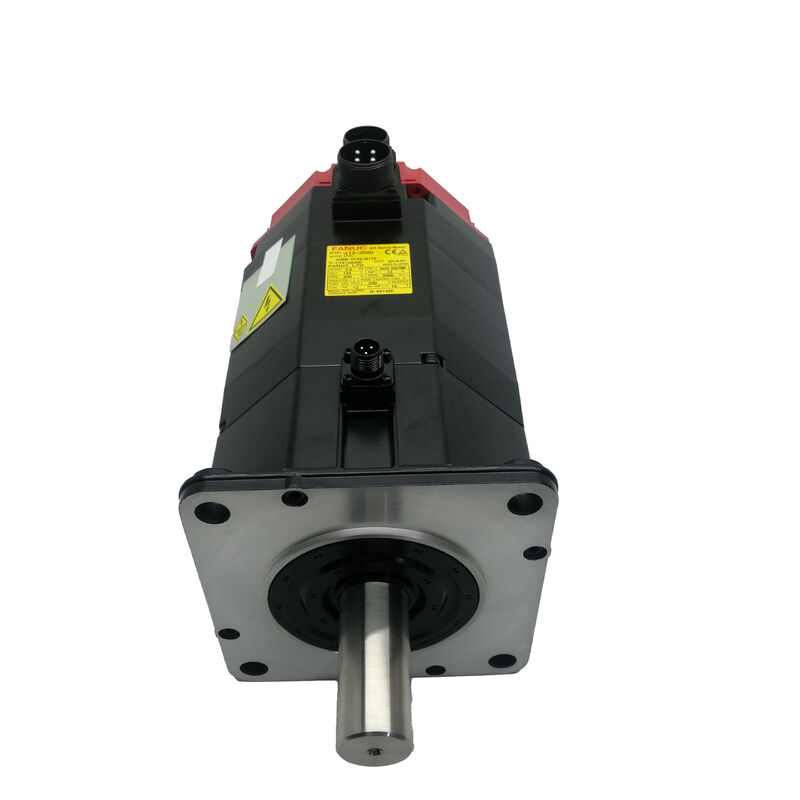

브레이크가 없는 직선 샤프트는 기계적 및 전기적 설치를 깔끔하게 유지합니다. 배선 및 인터록할 브레이크 회로가 없으므로 시운전이 더 간단해지고 관리할 추가 24VDC 브레이크 공급 장치가 필요하지 않습니다.
볼스크류, 타이밍 벨트 드라이브 또는 서보 커플링과의 커플링은 ALPHA AC22 프레임 크기에 대한 표준 관행을 따릅니다.
직선 샤프트 치수는 이 프레임 클래스의 ALPHA 시리즈 전체에서 일관되므로 기존 기계 서비스를 받을 때 커플링 및 드라이브 부품 조달을 단순화합니다.
드라이브 및 제어 호환성
A06B-0145-B077은 Fanuc ALPHA 시리즈 서보 앰프와 호환되며, 이 모터 세대 동안 사용되었던 Fanuc CNC 플랫폼 범위와 페어링됩니다. 여기에는 Series 0, 0i, 16, 18, 21 및 관련 제어가 포함됩니다.
모든 ALPHA 시리즈 모터와 마찬가지로, 서보 드라이브 매개변수는 특정 모터 유형과 일치하도록 설정해야 합니다.
모터 유형 코드, 최대 속도 및 엔코더 사양은 모두 설치된 모터와 일치해야 합니다. 특히 AC12와 AC22 프레임 크기 간에 전환할 때 이전 수리에서 비정품 교체품이 사용되었을 수 있으므로 중요합니다.
조달 및 상태 평가
AC22/1500 ALPHA 모터는 리퍼비시 및 중고 서보 시장에서 계속 사용할 수 있습니다. 중고 A06B-0145-B077을 검사할 때, IP67 샤프트 씰이 경화, 균열 또는 냉각수 누출 흔적이 있는지 확인하십시오. 열화된 샤프트 씰은 모터가 씰 수명 이상으로 습한 환경에서 작동했음을 나타내는 첫 번째 지표인 경우가 많습니다.
권선 변색, 타는 냄새 또는 하우징 내부의 냉각수 오염 흔적이 있는 모터는 재설치 전에 자격을 갖춘 서보 수리점에서 평가해야 합니다.
자주 묻는 질문
Q1: Fanuc A06B-0145-B077과 호환되는 서보 앰프는 무엇입니까?
Series 0, 0i, 16, 18, 21 플랫폼을 포함한 Fanuc CNC 제어와 통합됩니다. 서보 드라이브는 AC22/1500에 대한 올바른 모터 유형 코드로 매개변수화되어야 합니다. AC12 모터에 구성된 드라이브가 매개변수 업데이트 없이 이 장치를 올바르게 실행할 것이라고 가정하지 마십시오.
Q2: AC22/1500이 AC12 시리즈 모터보다 최대 속도가 낮은 이유는 무엇입니까?
AC22는 적당한 속도에서 고토크를 중심으로 설계되었습니다. 22Nm 및 3.8kW로, 회전 속도보다 힘 출력을 우선시합니다. 이는 더 크고 무거운 축 드라이브에 필요한 것입니다.
1,500 RPM의 천장은 의도적인 설계 절충입니다. 모터의 전자기 기하학을 고속 작동이 아닌 토크 밀도에 최적화함으로써, 중형 공작기계가 요구하는 축 강성과 지속적인 절삭력을 제공합니다.
Q3: 이 모터에는 브레이크가 없습니다. 수직 축에 적합합니까?
추가 고려 사항 없이는 아닙니다. A06B-0145-B077에는 통합 브레이크가 없으므로, 서보 드라이브는 정지 시 축 움직임을 방지하기 위해 능동 홀딩 토크를 제공해야 합니다.
상당한 공작물 또는 테이블 무게를 지탱하는 수직 축의 경우, 브레이크 변형이 더 안전한 엔지니어링 선택입니다. 중하중 수직 축에서 드라이브만으로 홀딩하는 것에 의존하는 것은 E-stop, 서보 알람 또는 전원 손실 이벤트 중에 위험을 초래합니다.
Q4: 공작기계 환경에서 IP67은 실제로 무엇을 의미합니까?
IP67은 모터가 완전히 방진이며 최대 1미터 깊이의 물에 30분 동안 잠기는 것을 견딜 수 있음을 의미합니다. 가공 환경에서 이는 주로 모터가 하우징으로 유입되지 않고 지속적인 냉각수 분사, 미스트 및 유체 축적을 견딜 수 있음을 의미합니다.
고압 제트 세척 또는 영구 잠수에 적합하다는 의미는 아니지만, 일반적인 공작기계 냉각수 노출의 경우 IP67은 IP54 또는 IP65 등급 모터에 비해 서비스 수명에서 상당한 이점을 제공합니다.
Q5: A06B-0145-B077이 동일한 기계 축에서 AC12 시리즈 모터를 직접 교체할 수 있습니까?
아니요, 직접적인 드롭인 교체는 아닙니다. AC22 프레임은 물리적으로 더 크고, 샤프트 치수가 다르며, 정격 전류가 더 높고, 서보 드라이브 매개변수를 재구성해야 합니다.
기존 축에서 AC12와 AC22 모터 간에 전환하려면 모터 마운트 및 커플링의 기계적 평가, 설치된 앰프가 더 높은 전류를 공급할 수 있는지 확인, CNC에서의 전체 매개변수 검토가 필요합니다.
이러한 검증 없이 상호 교환 가능한 것으로 취급하는 것은 드라이브 오류 또는 기계적 정렬 문제를 일으키는 확실한 방법입니다.
