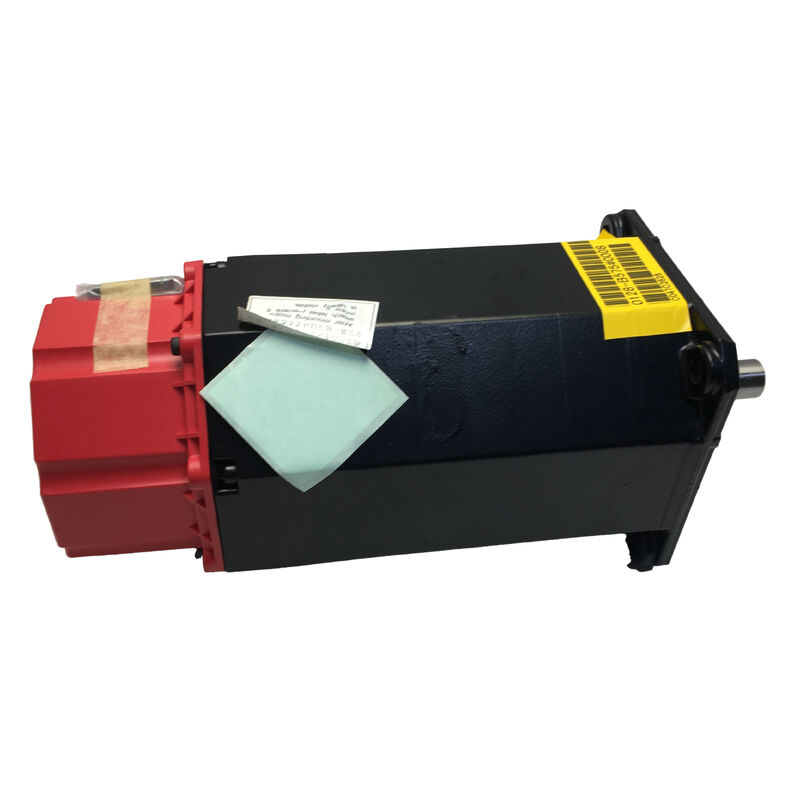

Fanuc A06B-0143-B177 | ALPHA 시리즈 AC12/3000 서보 모터 (브레이크 및 I64 엔코더 포함)
부품 번호: A06B-0143-B177
시리즈: ALPHA AC 서보 모터
모델: AC12 / 3000
상태: 신품 / 리퍼비시 / 교환 가능
개요
Fanuc A06B-0143-B177은 최대 3,000 RPM 속도를 지원하는 ALPHA 시리즈 AC 서보 모터로, AC12 모터 제품군 내에서 고속 형제 모델입니다. 이 모터는 홀딩 브레이크, 고해상도 피드백 및 안정적인 연속 토크의 조합이 필수적인 CNC 축 구동 애플리케이션을 위해 특별히 제작되었습니다. 모터에는 통합 전자 브레이크와 I64 시리즈 엔코더가 장착되어 있어 수직 축, 회전 테이블 및 휴지 또는 비상 정지 시 안전한 부하 홀딩이 필요한 모든 애플리케이션에 이상적입니다.
이 모터는 Fanuc 서보 드라이브 시스템을 갖춘 수직 머시닝 센터, 터닝 센터 및 다축 플랫폼을 포함한 소형 및 중형 CNC 공작 기계에 일반적으로 사용되었습니다. AC12 명칭은 모터의 12 Nm 토크 등급을 나타내며, 3,000 RPM 성능은 2,000 RPM AC12 변형 모델에 비해 더 빠른 이송 속도를 제공합니다.
주요 사양
| 모터 시리즈 |
ALPHA AC 서보 |
| 모델 명칭 |
AC12 / 3000 |
| 최대 속도 |
3,000 RPM |
| 토크 등급 |
12 Nm |
| 샤프트 구성 |
직선 샤프트 |
| 브레이크 |
통합 전자 브레이크 |
| 피드백 장치 |
I64 엔코더 |
| 응용 분야 |
CNC 축 구동 |
| 방진 등급 |
ALPHA 시리즈 표준 |
설계 및 구조
직선 샤프트 설계는 Fanuc 호환 공작 기계 플랫폼 전반에 사용되는 표준 커플링 허브, 벨로우즈 커플링 및 볼스크류 구동 배열과의 깔끔한 기계적 통합을 보장합니다. 샤프트 치수는 AC12 프레임의 ALPHA 시리즈 표준을 따르므로 기존 기계에 직접 교체하기 용이합니다.
통합 전자 브레이크는 스프링 작동, 전기 해제 설계를 특징으로 하며, 전원이 차단되면 자동으로 작동하고 브레이크 회로에 전원이 공급되면 해제됩니다. 이 안전 메커니즘은 전원 손실 또는 비상 정지 시 축 하강을 방지하여 작업물과 기계 구조를 모두 보호합니다.
최대 3,000 RPM으로 작동하는 이 모터는 2,000 RPM AC12 변형 모델보다 더 빠른 이송 성능을 제공하여 긴 축 이동 거리를 가진 기계의 비절삭 시간을 단축합니다. 토크 특성은 이 전력 등급에서 볼스크류 구동 CNC 축의 일반적인 관성 부하에 최적화되어 있습니다.
I64 엔코더 및 피드백
모터 하우징에 통합된 I64 고해상도 증분 엔코더는 폐쇄 루프 축 제어를 위한 위치 및 속도 피드백 신호를 제공합니다. 펄스 해상도는 정밀 윤곽 가공, 프로파일링, 원형 보간 및 엄격한 공차 위치 작업에 필요한 미세 보간을 지원합니다.
A06B-0143-B177을 교체할 때는 교체 장치가 동일한 I64 엔코더 사양을 가지고 있는지 확인하십시오. 다른 유형의 엔코더가 있는 모터로 대체하면 서보 앰프 매개변수 변경이 필요할 수 있으며 축 정확도에 영향을 미치거나 엔코더 불일치 경보가 발생할 수 있습니다.
드라이브 및 제어 호환성
Fanuc ALPHA 시리즈 서보 앰프(SVM 및 SVU 모듈) 및 Series 0, 0i, 16, 18, 21 및 관련 세대를 포함한 Fanuc CNC 제어 플랫폼과 호환됩니다. 브레이크 회로에는 전용 24 VDC 전원 공급 장치가 필요하며, 축 이동 전에 브레이크 해제를 보장하기 위해 서보 준비 신호와 올바르게 연동되어야 합니다.
레트로핏 또는 재빌드 애플리케이션의 경우, 전원 켜기 전에 서보 드라이브의 모터 매개변수 그룹(모터 유형 코드, 엔코더 유형 및 최대 속도)이 A06B-0143-B177 사양과 일치하는지 확인하십시오. 잘못된 매개변수 선택은 불안정, 속도 루프 진동 또는 드라이브 경보를 유발할 수 있습니다.
조달 및 상태 참고 사항
A06B-0143-B177은 MRO 및 잉여 서보 모터 시장에서 활발하게 거래되고 있습니다. 중고 또는 리퍼비시 제품을 평가할 때:
- 브레이크 해제 전압을 확인하고 깨끗하고 완전한 해제를 확인하십시오.
- 엔코더 커넥터의 부식 또는 핀 손상 여부를 검사하십시오.
- 샤프트 런아웃 및 베어링 상태를 확인하십시오.
- 브레이크 토크, 권선 절연 저항 및 엔코더 출력 무결성에 대한 벤치 테스트를 수행하십시오.
자주 묻는 질문
이 모터에 브레이크가 있는 이유는 무엇이며 어떻게 작동합니까?
A06B-0143-B177은 스프링 작동, 전기 해제 전자 브레이크를 사용합니다. 전원이 꺼지면(전원 차단, 비상 정지 또는 서보 경보) 스프링이 자동으로 브레이크를 작동시켜 축 위치를 유지합니다. 축 명령 전에 브레이크 코일에 24 VDC가 공급되면 해제됩니다. 이 안전 설계는 수직 축 및 기계적 홀딩이 필요한 부하에 대한 표준입니다.
이 모터와 호환되는 CNC 시스템 및 드라이브는 무엇입니까?
Fanuc ALPHA 시리즈 서보 앰프(SVM/SVU) 및 Series 0, 0i, 16, 18, 21을 포함한 Fanuc CNC 제어 장치와 호환됩니다. 서보 드라이브는 AC12/3000 및 I64 엔코더에 대한 올바른 모터 유형 코드로 매개변수화되어야 합니다. 잘못된 구성은 종종 축 불안정 또는 드라이브 오류를 유발합니다.
I64 엔코더는 무엇이며 별도로 교체할 수 있습니까?
I64는 모터 후면에 장착된 고해상도 증분 엔코더로, 폐쇄 루프 서보 제어를 위한 위치 및 속도 피드백을 제공합니다. 기술적으로 자격을 갖춘 서비스 시설에서 교체할 수 있지만, 엔코더 고장은 종종 더 광범위한 손상을 나타내므로 재설치 전에 전체 모터 평가가 필요합니다.
AC12/3000과 AC12/2000 변형 모델의 차이점은 무엇입니까?
둘 다 12 Nm 토크 등급을 공유하지만 최대 속도가 다릅니다. 즉, 3,000 RPM 대 2,000 RPM입니다. AC12/3000은 더 긴 축 이동 거리 또는 더 높은 급속 이송 요구 사항에 대해 더 빠른 이송 속도를 제공합니다. 전기 등급 및 드라이브 매개변수가 다르므로 서보 앰프 재구성이 없으면 직접 교체가 불가능합니다.
설치 전에 중고 A06B-0143-B177을 어떻게 테스트해야 합니까?
모든 상 간의 균형 잡힌 3상 권선 저항을 확인하십시오. 권선 절연 저항을 접지(1 MΩ 초과해야 함)에 대해 확인하십시오. 브레이크 회로에 24 VDC를 공급하고 샤프트가 자유롭게 회전하는지 확인한 다음, 전원을 차단하여 크리프 없이 브레이크가 잠기는지 확인하십시오. 수동 회전 시 베어링 거칠기 또는 소음이 있는지 확인하십시오. 서보 테스트 장비를 사용하여 I64 엔코더의 깨끗한 구적 신호를 확인하십시오.
