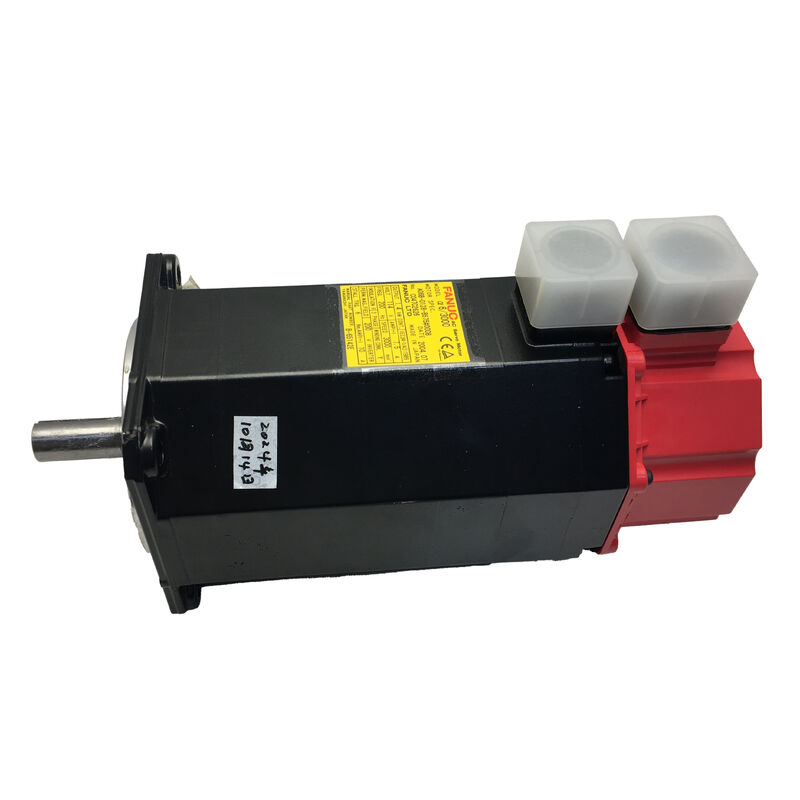

Fanuc A06B-0141-B075 AC 서보 모터
부문 번호:A06B-0141-B075
시리즈:ALPHA AC 서보 모터
모델:AC12 / 2000
상태:새 / 리모델링 / 교환 가능
제품 개요
Fanuc A06B-0141-B075는 Fanuc의 ALPHA 시리즈의 고성능 AC 서보 모터, 특히 AC12/2000 모델입니다.이 모터는 중소 크기의 CNC 기계 도구에 정밀 동작 제어를 제공합니다.그것은 콤팩트 디자인과 연속 토크 출력 사이의 최적의 균형을 제공합니다.반복 가능한 축 성능.
기술 사양
| 매개 변수 |
가치 |
| 정량 출력 |
2.1 kW |
| 연속 토크 |
12Nm |
| 가속 전류 |
8.8 A |
| 단계 |
3단계 |
| 가등전압 |
155V |
| 등급 주파수 |
133 Hz |
| 최대 속도 |
21000 RPM |
| 셰프트 구성 |
직선 (키웨이 없이) |
| 브레이크 |
아무 것도 |
| 침입 보호 |
IP67 |
| 끝 캡 색상 |
빨간색 (ALPHA 세대) |
설계 및 건설 특징
생산 바닥의 신뢰성을 위해 설계된 AC12/2000 모터는 최대 2,000 RPM 속도로 작동하므로 직결 된 볼 스크루 드라이브 및 피드 레이트-비판적 인 컨토링 축에 적합합니다.12Nm 연속 토크 등급은 과대 크기의 드라이브 하드웨어가 필요하지 않고 부하 하에서 높은 축 경직성을 보장합니다.
공장에서 장착된 IP67 밀폐는 일시적인 침수로부터 우수한 보호를 제공합니다. 샤프트 밀폐, 커넥터 입구점 및 모터 하우징이 모두 혹독한 환경에 견딜 수 있습니다.이것은 표준 모터가 조기 베어링 오염 또는 와일링 손상 표시 할 수있는 냉각 용액 무거운 응용 프로그램에서 서비스 간격을 확장.
브레이크 없는 디자인은 전선을 단순화하고 전체 모터 무게를 줄여줍니다.수평 축 또는 세르보 드라이브가 활성 토크 제어로 위치를 유지하는 응용 프로그램에 적합합니다..
호환성 및 응용
A06B-0141-B075은 Fanuc ALPHA 시리즈의 서보 드라이브 (SVM/SVU 모듈) 와 결합되며 드라이브 구성에 따라 Fanuc 0, 0i, 16, 18, 21, 및 관련 CNC 제어 플랫폼과 호환됩니다.
일반적으로 작은 수직 가공 센터, 회전 센터 및 와이어 EDM 기계의 축식 (X, Y 또는 Z) 에 사용됩니다.이 모터는 Fanuc의 RoboDrill 플랫폼과 Fanuc 드라이브 트레인을 사용하는 타사 제작자에서 표준이었습니다..
중요:대체 모터를 구입할 때 피드백 장치 유형 (Pulsecoder 모델) 과 연결 장치 피노우트를 기존 모터와 비교하십시오.0141 계통 내의 변종들은 드라이브 파라미터 설정에 영향을 미치는 다른 인코더 사양을 사용할 수 있습니다..
산업의 중요성
Fanuc ALPHA 드라이브를 가진 레거시 CNC 기계는 전 세계 제조 시설에서 생산적 인 자산으로 남아 있습니다. A06B-0141-B075는 광범위한 문서와 서비스 역사를 가지고 있습니다.산업용 MRO 시장에서 활발하게 유통되고 있는 리뉴얼된 및 초과 단위.
직선형 구조는 브레이크가 없고 IP67 밀폐, 표준 직선 셰프트가 있어 기계적인 변경 없이 간편하게 정비, 리브롤링 및 교체할 수 있다.예비 A06B-0141-B075을 유지하는 것은 오래된 Fanuc 장비를 장착 한 기계를 사용하는 상점에서 계획되지 않은 정지 시간을 최소화하는 실용적인 전략입니다..
자주 묻는 질문
어떤 세르보 드라이브가 Fanuc A06B-0141-B075과 호환되나요?
이 모터는 Fanuc ALPHA 시리즈 서보 증폭기 (SVM 또는 SVU 모듈) 와 함께 사용하도록 설계되었습니다. 호환성은 특정 CNC 제어 세대에 달려 있습니다. 일반적으로 Fanuc 시리즈 0, 0i, 16, 18,또는 21 시스템항상 드라이브의 모터 매개 변수 설정이 AC12/2000 등급과 일치하는지 확인합니다.
A06B-0141-B075에는 인코더가 있나요? 어떤 타입인가요?
네. ALPHA 시리즈 모터는 배에 장착된 펄스 코더 (코더) 를 탑재한다. 특정 펄스 코더 변종은 해상도와 연쇄/평행 피드백 프로토콜을 결정한다.드라이브 호환성을 보장하기 위해 교체 주문하기 전에 모터 이름판에 Pulsecoder 부품 번호를 확인.
이 모터는 브레이크 없이 수직 축에서 사용할 수 있나요?
가능하지만 이것은 세로 드라이브가 축이 정지할 때 활성 유지 모멘트를 유지하도록 요구합니다. 수직 또는 중력 부하 축에 대해,브레이크 변종 (B076 또는 B176 후승 모델과 같이) 은 일반적으로 안전성 및 E-스톱 또는 전력 손실 사건 중 축 하락을 방지하기 위해 권장됩니다..
IP67 등급은 기계 도구 환경에서 이 모터에 대해 무엇을 의미합니까?
IP67는 모터가 먼지 막아 30분 동안 1미터 이하의 물에 잠수할 수 있다는 것을 나타냅니다.이것은 모터가 냉각 액체의 스프래싱에 대해 잘 보호된다는 것을 의미합니다., 안개 및 우연한 유체 접촉은 추가 보호 없이는 지속적으로 잠수하거나 고압 직접 스프레이에 노출되어서는 안됩니다.
사용된 A06B-0141-B075이 아직 사용가능한지 어떻게 확인할까요?
모터 이름 표지판에서 올바른 부품 번호를 확인하고 샤프트 밀폐를 마모 또는 경화 여부를 검사하십시오.세 단계 모두에 걸쳐 윙 저항을 측정펄스 코더가 오류를 로그 또는 모터가 과부하 된 경우재설치 전에 자격을 갖춘 서버 수리 시설에 의해 전체 벤치 테스트 또는 리바운드 평가가 좋습니다..
