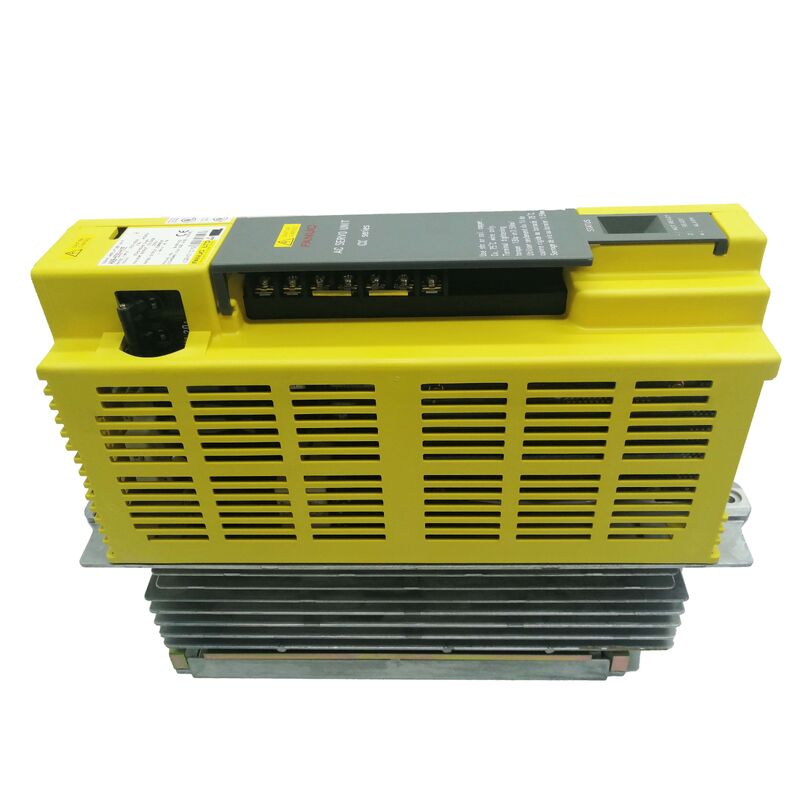

FANUC A06B-6089-H101 Alpha SVU1-12: 단일 축 재단

한 축, 한 단위, 완료

기계 제조사가 CNC 축 드라이브 설치를 지정하면 두 가지 철학이 경쟁합니다.첫 번째는 여러 축을 공유 모듈로 통합하여 일반적인 DC 버스에서 ▌효율적 인 캐비닛 공간 및 에너지 회수, 하지만 단단히 결합: 한 전원 공급 장애는 그 버스의 모든 축을 토대로합니다. 두 번째 각 축을 독립적인 전기적 개체로 취급합니다. 각각의 자신의 직렬기, 자신의 AC 공급,자신의 결함 경계A06B-6089-H101은 두 번째 철학을 기반으로 만들어졌습니다.

지정된SVU1-12FANUC 알파 시리즈의 단축 서보 증폭기 단위, L 축을3.0A. "SVU"명칭은 그것은 당신이 말하는 것을 알려줍니다 Servo 증폭기 단위외부 전원 공급 모듈에 의존하지 않는"1"는 단일 축을 나타냅니다. "12"는 전류 클래스입니다: 3.0A 연속, α1/3000에서 α2/3000 범위의 알파 모터에 적합합니다.

이것은 실질적으로 간단합니다. 200~230V의 3단계 전류를 단위로 연결하고, 모터 전력 케이블을 연결하고,그리고 축이 작동합니다.. 설치할 다른 것은 없고, 구성할 버스도 없고, 먼저 확인해야 할 공유된 부품도 없습니다. 이 단위가 고장 났다면, 이 축만 멈춥니다. 기계의 나머지 부분은 계속 작동합니다.

샌데 일렉트릭은 A06B-6089-H101을 새롭고 사용된 상태로 전 세계 0~3 일 이내에 배송합니다.

SVU1-12가 맞는 곳: 6089 단일 축 범위

6089 SVU1 하위 가족 내에서 FANUC는 두 가지 현재 클래스를 제공했습니다. H101은 3.0A (12 클래스) 에서 실행되며 H102는 5.9A (20 클래스, SVU1-20로 지정되었습니다).두 단위는 물리적으로 비슷하고 같은 PWM 타입 A 인터페이스를 공유이 둘 사이의 선택은 완전히 연결된 모터에 달려 있습니다.

H101의 3.0A 등급은 알파 카탈로그의 가벼운 끝에 있는 모터와 일치합니다. 특히 α1/3000과 α2/3000입니다. 이것들은 더 낮은 토크 요구 사항으로 축에 사용되는 컴팩트 모터입니다.작은 톱니, 보조 회전 축, 기계 센터에 도구 매거진, 또는 기계적 부하가 소박하고 빠른 경로가 짧은 모든 응용.H101에서 물리적으로 더 큰 알파 모터를 실행하려고 시도하는 것은 실행 가능한 대체가 아닙니다. 모터는 증폭기의 출력 단계가 유지할 수있는 것보다 더 많은 전류를 끌어들일 것입니다., 그리고 열 보호는 의미있는 부하 하에 축을 닫을 것입니다.

H102 (SVU1-20) 는 다음 계층을 처리합니다: α2/3000, α3/3000, α4/4000. 기계에 설치된 모터가이 클래스에 해당하는 경우 H101은 올바른 부품이 아닙니다.모터 이름판 데이터와 CNC의 세르보 축 모터 코드 (패라미터 2020) 는 주문하기 전에 기계가 실제로 필요로하는 SVU1 변형을 확인하는 두 가지 가장 빠른 방법입니다..

단위 뒤의 구조: 왜 PWM 타입 A가 여전히 중요합니까?

A06B-6089-H101은PWM 타입 A 인터페이스이것은 광섬유 FSSB (Fanuc Serial Servo Bus) 가 도입되기 전에 FANUC의 이전 CNC 세대가 사용한 병렬 디지털 인터페이스입니다.15 시리즈의 기계에, 16, 18 또는 21 제어 장치 i-이 아닌 세대 CNC 내부의 서보 제어판은 케이블 뭉치를 통해 직접 증폭 장치로 이동하는 PWM 신호를 출력합니다.알파 SVU 가족은 바로 이 인터페이스에 설계되었습니다.

타입 A 지명은 FANUC도 타입 B 인터페이스가 있는 단체를 제작했기 때문에 중요하며, 두 단체는 어떤 경우에는 비슷한 형태 요소를 공유하고 있음에도 불구하고 전기적으로 교환되지 않습니다.타입 A는 타입 B와 다른 특정 핀 할당 및 신호 프로토콜을 사용합니다.; 하나를 다른 것으로 대체하면 기계가 A형 또는 B형인지 확인 할 때,가장 빠른 확인은 CNC의 servo 인터페이스 보드 지명을 살펴 보드 세대는 어떤 인터페이스 유형을 지원 표시합니다.

6089 H1xx 범위를 위해 모든 단위는 타입 A를 사용합니다. SVU1 하위 가족 내에서 타입 B 변종은 없습니다.

기술 사양

단일 축 대 다 축 SVU: 실용적인 설치 고려

6089 제품군에는 SVU2 (두 축) 및 SVU3 (세 축) 변종도 포함됩니다.SVU2와 SVU3는 캐비닛 경제 관점에서 매력적으로 보입니다.그렇다면 왜 기계 제작자나 유지보수 엔지니어가 여러 SVU1 단위를 선택할까요?

몇 가지 시나리오는 단일 축 접근을 선호합니다. 첫째,물리적 근접성: 각 축 드라이브가 중앙 캐비닛에 통합되지 않고 서보 모터 근처의 작은 상자에 장착되는 가공 센터더 짧은 모터 전력 케이블과 더 간단한 케이블 라우팅의 장점SVU1은 가동축에 가까운 좁은 공간에 장착할 수 있을 만큼 작습니다.결함 격리: 각 축에 별도의 SVU1 단위와 함께, 고장 된 드라이브는 그 축만을 다운합니다. 기계는 고장 된 단위가 공급되고 교체되는 동안 부분적으로 또는 단일 축 모드에서 작동 할 수 있습니다.3축 SVU3, 한 부품 고장이 세 축을 동시에 토대로 합니다. 세 번째,대체 물류: 동일한 유형의 SVU1 단위는 축 사이를 교환 할 수 있으므로 단일 예비 단위는 특정 다축 조합에 대한 백업 대신 기계의 모든 L 축 드라이브에 대한 백업으로 사용됩니다.

생산에서 연속적으로 작동하는 모든 기계의 경우 결함 격리 논증만으로 단일 축 구조를 정당화하는 경우가 많습니다.

7개 세그먼트 LED 경보 참조: SVU1-12 오류 코드

A06B-6089-H101는 장치의 전면 패널에 표시되는 7 세그먼트 LED에 고장 코드를 표시합니다. 기계가 예상치 못한 상태로 멈추고 CNC의 세르보 알람 화면이 세르보 고장을보고하면이 디스플레이를 드라이브에 직접 확인하는 것은 가장 빠른 첫 번째 진단 단계입니다일반적인 코드에는 다음이 포함됩니다.

• 1DC 버스의 과전압 (들어오는 AC 전압 및 재생 조건을 확인)
• 2DC 버스의 저전압 (단위 단말기에서 3단계 입력 전압을 확인)
• 3초기 충전 후 DC 버스 저전압 (입전 단계 손실 또는 피지 상태)
• 8L 축에 대한 과류 (모터 윙 또는 케이블 단열 문제; 유닛을 교체하기 전에 확인)
• A출력 단계의 IPM (지능 전력 모듈) 오류 (단위 하드웨어 오류)
• 9재생 방출 회로 과부하 (원용 용량을 초과하는 재생; 느림 작업 주기를 확인)

An "8" or overcurrent alarm on an SVU1-12 that occurs immediately on axis enable — rather than after some period of motion — almost always indicates a winding fault in the connected motor or a cable insulation breakdown, 고장 난 증폭기가 아닙니다. 모터 단열 저항 테스트 (모터 와일딩 선과 모터 프레임 사이의 메거 테스트,모터 케이블이 드라이브 끝에서 분리 된) 는 H101 자체를 비난하기 전에 올바른 첫 번째 단계입니다.

주문, 결제 및 배송

DHL 및 FedEx을 통해 전세계 배송0~3 일확인된 지불. 복합 배송은 여러 단위를 주문 할 때 사용할 수 있습니다.

허용된 지불 방법:

• 은행 송금 (T/T)
• 페이팔 500달러까지의 주문
• 웨스턴 유니온 (Western Union)

수입 과세와 세금은 목적지에서의 구매자의 책임입니다.

보증 및 반환 정책

환불은 유닛이 손상되거나 불완전하거나 설명대로 되지 않거나접수 후 4일. 보증 라벨은 반환 된 모든 품목에 손상되지 않아야합니다. 반환 배송 비용은 구매자의 책임입니다. 잘못된 주문 또는 생각의 변경을위한 반환은 받아 들여지지 않습니다.

자주 묻는 질문

Q1: 내 기계가 H101 (SVU1-12, 3.0A) 또는 H102 (SVU1-20, 5.9A) 를 필요로하는지 어떻게 확인합니까?

A: 최종 검사는 현재 기계에 설치된 축 모터에 모터 모델 플레이트가 있습니다. 모터가 α1/3000 또는 α2/3000이라면 H101이 올바른 일치입니다.더 많은 요구에 적용되는 α2/3000 모터가 있다면, 또는 α3/3000, α4/4000 또는 그 이상의 H102 (SVU1-20, 5.9A) 를 요구합니다.2차 확인은 CNC 서보 매개 변수 화면입니다이 코드를 기계의 서보 문서의 모터 코드 테이블과 비교하십시오. 코드는 모터 모델을 표시하여 현재 클래스 증폭기가 필요한지 직접 알려줍니다..설치 된 증폭기는 기계에 대한 올바른 사양이라고 가정하지 마십시오. 이전 유지 관리가 잘못된 교체 장치를 장착 할 수 있습니다.

Q2: "새 공장 봉인" 상태는 이 단위에 대해 무엇을 의미하며, 사용 된 검사 단위와 어떻게 다릅니다?

A: 새 공장 봉인 (New Factory Seal, NFS) 은 장치가 기계에 설치되거나 가동되지 않았다는 것을 의미합니다. 봉인 된 원본 FANUC 포장에서 가져 왔으며 통제 된 보관 상태로 남아 있습니다.유닛은 원래의 FANUC 보증 라벨을 유지합니다.이 상태는 우리의 12개월의 창고 보증을 가지고 있습니다.이전에는 생산 장비에 설치되었습니다., 제거 (기계 업그레이드, 기계 은퇴, 또는 문제 해결으로 인해), 그리고 재판매에 제공되기 전에 모든 전기 매개 변수에서 테스트되었습니다.사용 된 단위는 3 개월 보증높은 가동 시간 요구 사항이있는 연속 생산 기계의 경우, NFS 주식은 이전 운영 역사에 대한 불확실성을 제거하고 권장 선택입니다.

Q3: 내 CNC와 A06B-6089-H101 사이의 PWM 인터페이스 케이블은 손상되지 않은 것처럼 보이지만 CNC는 전원을 켜면 즉시 서버 통신 경보를 보여줍니다.드라이브를 종료하기 전에 확인해야 하는 것은 잘못?

A: PWM 인터페이스 알람은 어떤 사전 움직임 없이 시작에 더 자주 연결 문제보다 드라이브 하드웨어 장애입니다. verify the interface cable connector is fully seated at both the CNC servo board and the SVU1 unit — partial seating of a multi-pin connector can disconnect one or more signal lines that the drive needs to confirm communication두 번째, 양쪽 끝에서 커넥터 하우스를 검사 구부러진 또는 뒤로 밀어진 핀; 외부에서 앉아있는 것처럼 보이는 핀은 내부에서 접촉에서 후퇴 할 수 있습니다.기계가 사용되지 않은 상태에서, 커넥터 접촉에 대한 진열을 확인합니다 PWM 인터페이스는 심지어 가벼운 산화로 통신이 중단 될 수있는 낮은 신호 수준에서 작동합니다.부식 현상이 나타나면 적절한 접촉 청소제로 접촉을 청소합니다.케이블과 커넥터가 완전히 건전하다는 것을 확인 한 후에야 드라이브 자체를 오류 원천으로 간주해야합니다.

Q4: A06B-6089-H101 (SVU1-12) 는 일시적인 조치로 알파 모터 대신 베타 시리즈 모터를 구동 할 수 있습니까?

A: 위험 없이, 일반적으로 일시적으로도 권장되지 않습니다. 6089 SVU 가족은 알파 시리즈 모터에 대해 지정되어 있으며 CNC의 모터 코드 매개 변수는 이에 따라 구성됩니다.베타 시리즈 모터는 다른 전기 특성을 가지고 있습니다.알파 SVU에서 베타 모터를 실행하면 오스실레이션, 탈전 전류,또는 모터 매개 변수가 증폭기의 제어 단계가 예상하는 알파 프로필에서 얼마나 멀리 떨어져 있는지에 따라 서보 오류심지어 모터가 즉각적인 경보 없이 물리적으로 작동하더라도, 드라이브는 설계된 매개 변수 세트 밖에 작동하고 위치와 속도 조절이 정확하지 않을 수 있습니다.알파 모터가 사용할 수 없을 때 올바른 접근 방식은 호환되지 않는 유형과 브릿지를 대신 올바른 모터를 기다립니다.

Q5: CNC를 변경하지 않고 A06B-6089-H101을 대체 할 수있는 직접적인 현대 FANUC 대체 장치가 있습니까?

A: 현재 FANUC 생산에서 직접적인 드롭 인 대체가 존재하지 않습니다. 6089 SVU 가족은 이전 CNC 세대 (시리즈 15, 16, 18, 21 비 i) 에 연결 된 PWM 타입 A 인터페이스를 사용합니다.현대 FANUC 드라이브는 FSSB 광섬유 인터페이스를 사용하고 i 시리즈 CNC를 필요로합니다.H101에 대한 현대적인 드라이브를 CNC가 아닌 기계로 교체하려면 CNC의 서버 인터페이스 보드를 교체해야하며 대부분의 경우 CNC 자체를 교체해야 합니다.,부품 교환이 아닙니다. 이러한 레거시 시스템에서 작동하는 기계를 유지하는 실용적인 해결책은 테스트 된 H101 단위의 현장 재고를 유지하는 것입니다. 6089 시리즈의 제조 나이를 고려하면,새로운 공장 밀고래 재고는 시간이 지남에 따라 점점 줄어들고 있습니다.■ 높은 사용량을 가진 기계에 대한 2~3대의 예비량을 확보하는 것은 합리적인 유지보수 전략입니다.귀하의 시설이 이러한 유형의 여러 기계를 운영하는 경우 여러 단위의 가격을 논의하기 위해 저희에게 연락하십시오..
