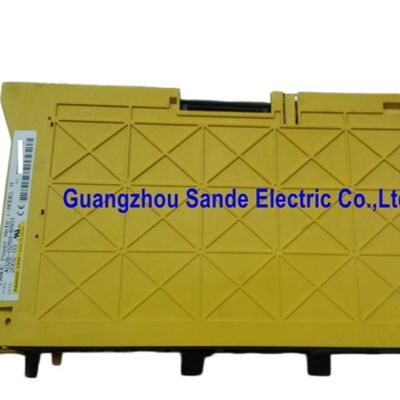

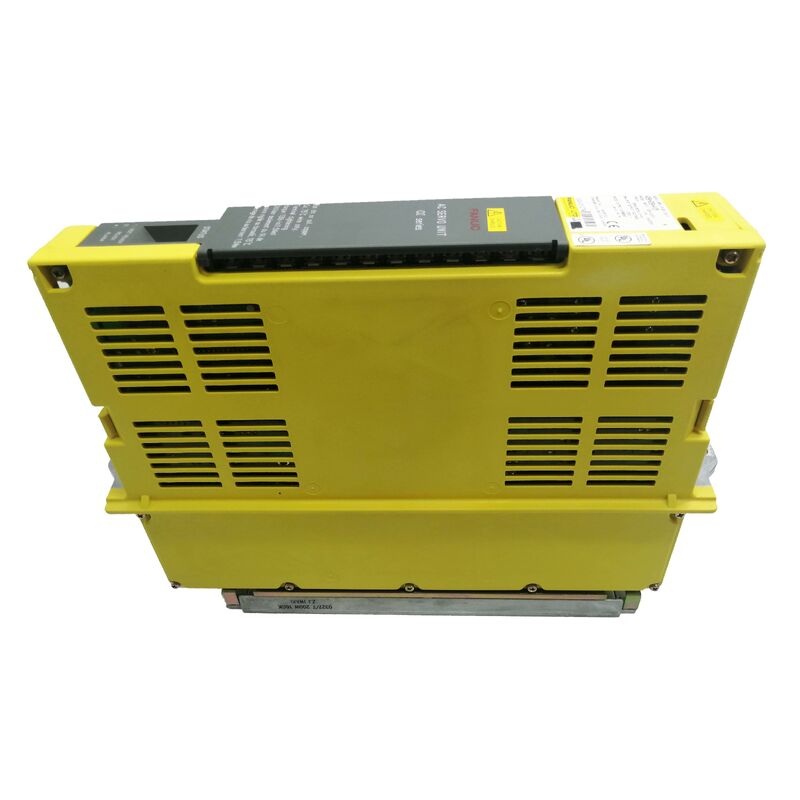

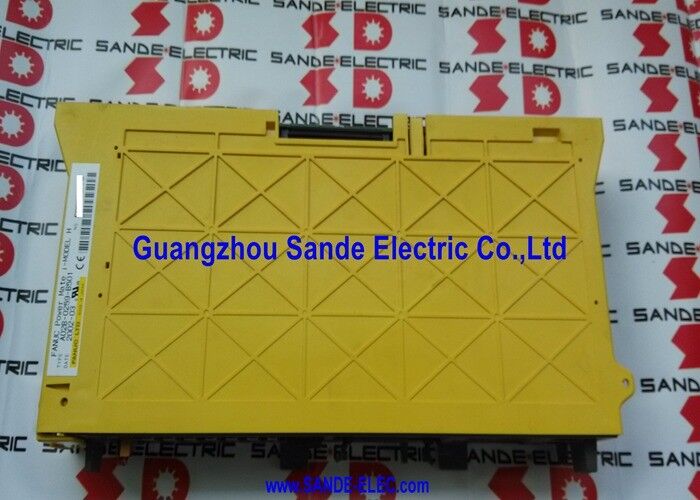

Fanuc 스핀들 증폭기 모듈 A06B-6088-H230 A06B6088H230 A06B-6088-H230

Fanuc A06B-6088-H230 | 알파 스핀들 앰프 모듈 — SPM-30, 283–325V / 35kW, 133A 출력, Type 1 인터페이스, Model 30/P40 스핀들 모터

개요

Fanuc A06B-6088-H230은 Fanuc A06B-6088 알파 스핀들 앰프 시리즈의 SPM-30 스핀들 앰프 모듈입니다. 이 모듈은 35kW DC 버스 입력에서 133A 출력을 제공하는 고출력 스핀들 드라이브입니다.이 전력 수준에서 SPM-30은 표준 알파 스핀들 모듈 범위의 상위권에 속하며, Fanuc Model 30 및 P40 스핀들 모터에 사용됩니다. 이 모터는 대형 머시닝 센터, 중장비 선반, 고속 밀링 머신에 사용되며, 스핀들 출력이 중간 범위의 SPM-11부터 SPM-22 모듈이 견딜 수 있는 수준을 초과하는 경우에 적합합니다.

A06B-6088 시리즈는 Fanuc의 2세대 알파 스핀들 앰프를 나타내며, HRV(High Response Vector) 스핀들 제어 개선 사항을 통합하여 원래 A06B-6078 시리즈 아키텍처를 개선했습니다.

Type 1 인터페이스는 유지되어 1세대 모듈과 동일한 고급 스핀들 기능(Cs 컨투어링, 리지드 탭핑, 스핀들 동기화, 방향 설정)을 사용할 수 있지만, A06B-6088의 개선된 제어 카드는 이전 모델에 비해 더 나은 속도 조절 정확도, 절삭 속도에서의 낮은 토크 리플, 스핀들 부하 과도 상태에서의 향상된 동적 응답을 제공합니다.

133A의 SPM-30은 상당한 냉각 인프라가 필요합니다.

150mm 모듈 폭에는 제어 전자 장치를 위한 내부 팬과 고전류 출력 트랜지스터를 위한 외부 히트싱크 팬 등 두 가지 냉각 시스템이 수용되며, 전력 PCB, 발화 보드, 제어 카드 어셈블리가 함께 배치됩니다.

듀얼 7세그먼트 LED 디스플레이는 진단 도구 없이 실시간 모듈 상태 및 알람 코드 가시성을 제공합니다.

주요 사양

매개변수

SPM-30의 35kW 정격 입력은 표준 알파 모듈 제품군에서 높은 위치를 차지합니다. 이 전력 수준에서 스핀들 모터는 최대 가공 부하에서 133A의 지속적인 전류를 소비합니다. 이 전류 수준은 신중한 버스 배선, 적절하게 토크가 조여진 출력 단자 연결, 올바르게 크기가 조절된 PSM에서 오는 깨끗한 DC 버스 전력을 요구합니다.

3축 SVM 스택 전체와 함께 SPM-30을 사용하는 기계 설치는 동시 최대 부하에서 총 45kW 이상의 DC 버스 수요를 쉽게 초과할 수 있습니다. 이 시스템에 대한 알파 PSM 선택은 적절하게 계산된 최대 수요 합계에서 나와야 합니다.

A06B-6088-H230이 구동하는 Fanuc Model 30 스핀들 모터는 고토크, 고출력 스핀들 모터로, 강철의 대구경 밀링 절삭, 대형 단조품의 중장비 선반 작업, 스핀들 토크와 전력이 제한 요인인 고재료 제거율의 거친 가공과 같은 중장비 가공 작업에 사용됩니다.

P40 모터는 저속에서의 최대 토크보다 스핀들 속도 범위와 속도에서의 전력 특성이 우선시되는 응용 분야에 적합한 고속 변형입니다.

소프트웨어 버전 및 변형 선택

A06B-6088-H230의 #H500 및 #H501 접미사 변형은 각각 9D00 및 9D0A의 다른 소프트웨어 버전을 사용하며, 스핀들 기능 가용성 및 매개변수 구조의 차이로 인해 서로 호환되지 않습니다.

SPM-30 교체 주문 시 원래 모듈의 접미사를 식별하고 일치시켜야 합니다. 호환되지 않는 소프트웨어 버전을 장착하면 알람 조건이 발생하거나 매개변수 조정만으로는 해결되지 않는 잘못된 스핀들 동작이 발생합니다.소프트웨어 버전은 모듈 라벨과 내부 제어 카드에 표시됩니다.이 접미사 비호환성은 다른 많은 Fanuc 모듈보다 H230에 대한 더 중요한 주문 세부 사항입니다. 이는 사소한 개정 차이가 아니라 기능적으로 중요한 구별입니다.

교체품을 구할 때는 항상 접미사를 포함한 전체 부품 번호를 명시하십시오.

자주 묻는 질문

Q1: SPM-30 모듈 오류와 스핀들 모터 오류를 구체적으로 나타내는 알람 코드는 무엇입니까?

알람 3(DC 링크 퓨즈 끊김)은 SPM-30의 내부 출력 단계를 나타냅니다. 알람 9(주 회로 과열)는 모듈의 반도체 장치가 열 한계를 초과했음을 나타냅니다.

알람 12(전력 회로 과전류)는 가장 일반적인 갑작스러운 알람이며, 스핀들 모터 절연 파괴로 인해 가장 자주 발생합니다. 앰프를 폐기하기 전에 모터 권선 대 접지 절연을 테스트하십시오(허용치: 수백 메가옴 이상).

알람 1(모터 과열) 및 알람 27(펄스 코더 연결 끊김)은 SPM-30 자체보다는 모터 또는 피드백 시스템 문제를 나타냅니다.

Q2: SPM-30은 두 개의 냉각 팬을 사용하는데, 하나가 고장 나면 어떻게 됩니까?

내부 팬은 제어 전자 장치를 냉각합니다. 고장은 알람 56(내부 냉각 팬 정지)으로 표시됩니다. 외부 히트싱크 팬은 출력 트랜지스터를 냉각합니다. 고장은 부하 시 트랜지스터 접합 온도가 상승함에 따라 알람 9(주 회로 과열)로 이어집니다.

어느 팬이든 고장은 즉각적인 주의가 필요합니다. 133A 출력에서는 방출되는 열 에너지가 상당하며 지속적인 과열로 인한 부품 손상이 빠르게 발생합니다.

두 팬 모두 정상적인 회전과 베어링 마모를 시사하는 이상음이 있는지 정기 유지 보수 중에 확인해야 합니다.

Q3: 소프트웨어 버전 9D00 및 9D0A는 호환되지 않는다고 설명되어 있는데, 구체적으로 무엇이 다릅니까?

소프트웨어 버전은 스핀들의 사용 가능한 기능, 매개변수 세트, CNC와의 통신 프로토콜 세부 정보를 제어합니다. 한 버전에서 사용 가능한 기능이 다른 버전에는 없거나 다르게 동작할 수 있습니다.

또한 CNC의 스핀들 매개변수는 특정 소프트웨어 버전에 대해 설정됩니다. 기계의 SPM 설치에 잘못된 버전을 로드하면 알람이 발생하거나 알람이 해제되어도 스핀들이 올바르게 작동하지 않는 매개변수 불일치가 발생합니다.

버전 간 변환을 위한 현장 수정은 없으므로 올바른 접미사를 구해야 합니다.

Q4: A06B-6088-H230을 포함하는 시스템에 전원을 공급하려면 어떤 PSM이 필요합니까?

SPM-30은 최대 부하에서 35kW를 소비합니다. 스택의 모든 SVM 축 모듈의 DC 버스 수요를 더하십시오(일반적으로 3~4축 기계의 경우 총 4~15kW). 결합된 최대 수요가 최소 PSM 등급을 결정합니다.

SPM-30과 총 10kW의 세 개의 SVM 모듈을 갖춘 기계는 최대 45kW에 대한 PSM이 필요합니다. 이는 PSM-37 또는 PSM-45 등급(A06B-6087 시리즈 또는 동급)에 해당합니다.

PSM 등급이 낮으면 스핀들 가속과 축 동작이 결합될 때 DC 링크 전압 강하 알람(AL-04)이 발생합니다.

Q5: H230 모듈은 폭이 150mm인데, 앰프 캐비닛에서는 어떻게 처리됩니까?

150mm 폭은 알파 앰프 장착 랙에 150mm의 막힘 없는 레일 공간이 필요합니다.

이 폭에서는 모듈이 일반적으로 앰프 레일의 한쪽 끝에 배치되어 인접한 SVM 모듈과의 간섭을 최소화합니다.

133A 모터 출력 연결을 위한 케이블 라우팅은 더 가벼운 SVM 모터 케이블보다 더 큰 단면적 도체가 필요하며, 터미널 블록 연결 지점은 사양에 맞게 토크를 조여야 합니다. 133A에서의 느슨한 연결은 상당한 저항 가열을 발생시켜 터미널 열화를 가속화합니다.
