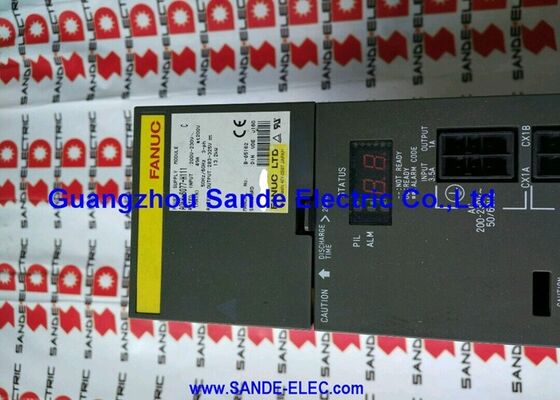

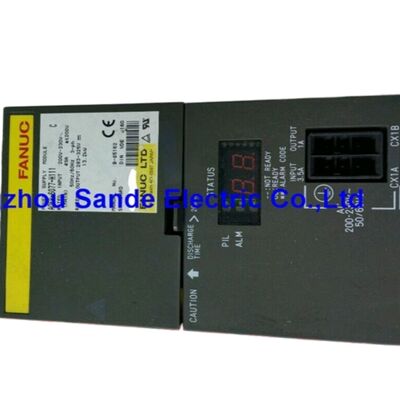

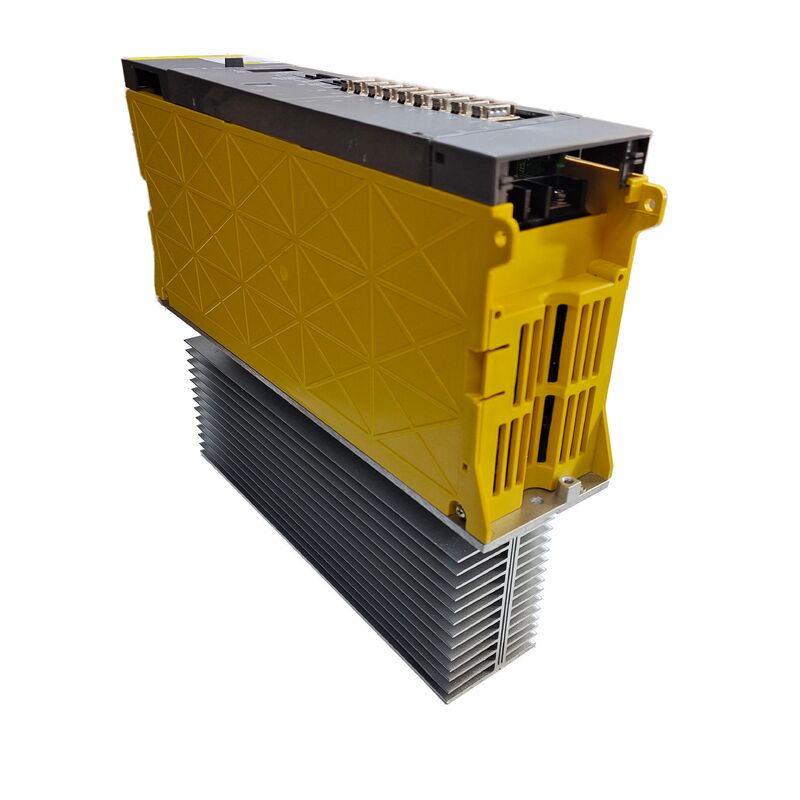

Fanuc 스핀들 증폭기 모듈 A06B-6078-H206 A06B6078H206 A06B-6078-H206

Fanuc A06B-6078-H206 | 1세대 알파 스핀들 모듈 — SPM-5.5, Type 1 인터페이스, JY2/JY4 피드백, PSM 전원, 200VAC 시리즈

개요

Fanuc A06B-6078-H206은 Fanuc의 A06B-6078 스핀들 앰프 제품군에 속하는 1세대 알파 시리즈 스핀들 앰프 모듈로, SPM-5.5로 지정됩니다.컴팩트한 5.5kW급 스핀들 모듈로서, 두 가지 특정 설치 시나리오를 위해 개발되었습니다. 소형 CNC 공작 기계의 주 스핀들 드라이브로 사용되거나, 서브 스핀들의 전력 요구량이 주 스핀들에 비해 적은 트윈 스핀들 머시닝 센터 및 터닝 센터의 보조 또는 서브 스핀들 앰프로 사용됩니다.

A06B-6078 시리즈는 Fanuc 알파 앰프 역사에서 1세대 알파 플랫폼으로서 특별한 위치를 차지합니다.

이 아키텍처는 나중에 출시된 A06B-6082, A06B-6088, A06B-6102 시리즈의 고해상도 HRV 개선이 이루어지기 전에 통합 PSM/SVM/SPM 시스템을 도입했습니다. PSM은 공유 DC 버스를 제공하고, SVM 모듈은 서보 축 드라이브를 처리하며, SPM은 스핀들을 처리합니다. 이 모든 것은 동일한 앰프 레일에서 작동합니다.

A06B-6078-H206은 이 아키텍처 내에서 자연스럽게 통합되며, 해당 시대의 기계에서 동일한 레일에 A06B-6079 SVM 시리즈 모듈과 함께 사용됩니다.

66.8 x 70mm 모듈 풋프린트는 5.5kW 스핀들 드라이브에 비해 물리적으로 컴팩트합니다.

Fanuc의 통합 드라이브 모듈 설계 철학은 이러한 소형화를 가능하게 하여, 주 스핀들 드라이브 및 축 모듈이 이미 차지하고 있는 캐비닛에 보조 스핀들 전자 장치를 위한 별도의 캐비닛 섹션 없이도 보조 스핀들 앰프로 실용적으로 설치할 수 있습니다.

주요 사양

매개변수

A06B-6078-H206의 Type 1 인터페이스는 스핀들 직렬 인터페이스를 통해 CNC에 연결되어 1세대 알파 스핀들 기능을 정의하는 고급 스핀들 기능(Cs 컨투어링, 리지드 탭핑, 스핀들 동기화, 방향 설정)을 활성화합니다. 피드백은 스핀들 모터 위치 코더 신호와 온도 모니터 입력을 전달하는 JY2 및 JY4 커넥터를 통해 드라이브에 도착합니다.

이 JY2/JY4 피드백 구성은 Type 1 인터페이스 스핀들 드라이브에 특화되어 있으며, A06B-6078-H206을 다른 커넥터 구성 및 매개변수 세트를 사용하는 Type 2, Type 3 및 Type 4 인터페이스 스핀들 앰프와 구별합니다.

H206은 이러한 후속 인터페이스 유형과 명시적으로 호환되지 않습니다. Type 2/3/4 스핀들 앰프용으로 설계된 기계는 인터페이스 변환 없이는 H206을 대체품으로 사용할 수 없습니다.

JY2 커넥터는 스핀들 모터의 펄스 코더 피드백(위치 및 속도 신호)을 전달하며, 드라이브는 이를 속도 제어 및 리지드 탭핑 및 Cs 축 작동 중 서보 모드 위치 제어에 사용합니다.

JY4는 모터에 내장된 서미스터에서 모터 과열 신호를 전달하여, 권선 손상이 발생하기 전에 AL-01 경보를 트리거하는 열 보호 입력을 제공합니다.

서브 스핀들 및 소형 기계 응용

5.5kW 연속 전력 등급은 SPM-5.5를 대부분의 생산 머시닝 센터의 주 스핀들 모듈보다 낮게 배치합니다. 일반적으로 7.5kW에서 30kW 스핀들 드라이브를 사용합니다. 트윈 스핀들 CNC 터닝 센터의 서브 스핀들의 경우, 보조 스핀들은 주 스핀들의 전체 용량을 거의 요구하지 않는 전력 수준에서 작동합니다(후면 드릴링, 터닝, 스레딩).

SPM-5.5는 이 응용 분야에 대해 더 큰 스핀들 앰프의 비용과 크기 없이 올바르게 지정된 모듈입니다.

소형 CNC 공작 기계(컴팩트 VMC, 드릴 및 탭 기계, 특수 CNC 기계)에서는 SPM-5.5가 응용 분야의 재료 제거율 및 공구 크기가 5.5kW 연속 스핀들 전력 예산 내에 맞는 경우 주 스핀들 드라이브로 사용됩니다.

자주 묻는 질문

Q1: A06B-6078-H206의 #H500 변형과 #H501 변형은 어떻게 구별됩니까?

두 변형 모두 동일한 JY2/JY4 피드백 커넥터와 동일한 기능적 능력을 갖춘 SPM-5.5 Type 1 인터페이스 스핀들 모듈입니다.

#H500과 #H501은 사소한 PCB 개정 또는 지역 시장 사양을 나타냅니다.

대부분의 교체 응용 분야에서 기능적으로 상호 교환 가능합니다. 주문 시 공급업체에 접미사 버전을 지정하십시오. 일반적으로 교환이 가능하지만, 버전 간의 매개변수 펌웨어 차이로 인해 조정이 필요할 수 있습니다.

Q2: A06B-6078-H206을 2세대 제품인 A06B-6082-H206 SPM-5.5로 교체할 수 있습니까?

A06B-6082는 개선된 HRV 스핀들 제어를 갖춘 2세대 알파 스핀들 모듈입니다. 두 모듈 모두 동일한 SPM 모델 지정과 유사한 전기적 등급을 공유하지만, 제어 PCB 아키텍처와 CNC 매개변수 호환성에서 차이가 있습니다.

세대 간 대체는 CNC 호환성 및 매개변수 세트를 확인해야 합니다. 항상 직접 교체가 가능한 것은 아닙니다.

생산 기계에서 세대 간 대체 시도를 하기 전에 Fanuc 스핀들 앰프 호환성 문서 또는 자격을 갖춘 서비스 제공업체에 문의하십시오.

Q3: A06B-6078-H206의 결함을 나타내는 CNC 경보 코드는 무엇입니까?

스핀들 경보는 CNC 디스플레이에 SP-xxx 번호로 표시됩니다. AL-09(과열 전력 반도체)는 열 결함을 나타냅니다. 먼저 모듈의 냉각 팬이 작동하는지 확인하십시오. AL-12(DC 링크 과전류)는 일반적으로 스핀들 모터 권선 절연 파괴 후에 발생하며 드라이브 출력 단계를 나타냅니다.

AL-03(DC 링크 퓨즈 끊김) 및 AL-04(입력 퓨즈 끊김)는 드라이브 내부 구성 요소의 고장을 나타냅니다.

AL-01(모터 과열) 및 AL-02(과속 편차)는 드라이브보다는 모터 또는 모터 피드백을 더 자주 나타냅니다. 경보 LED는 경보가 활성화될 때 켜지며, 특정 번호는 CNC 디스플레이에서 읽어야 합니다.

Q4: 1세대 알파 아키텍처는 무엇이며, 예비 부품에 왜 중요합니까?

1세대 알파는 Fanuc의 원래 통합 알파 드라이브 시스템을 구성한 A06B-6077 PSM, A06B-6079 SVM 및 A06B-6078 SPM 모듈 제품군을 말합니다.

이 모듈들은 공통 DC 버스 아키텍처와 PWM 인터페이스 세대를 공유합니다.

A06B-6078 스핀들 모듈로 제작된 기계는 일치하는 1세대 PSM 및 SVM 모듈을 갖게 됩니다. SPM만 후속 세대 모듈로 교체하면 인터페이스 및 버스 호환성에 따라 PSM 또는 SVM 업그레이드가 필요할 수 있습니다. 앰프 스택에서 세대 일관성을 유지하는 것이 가장 안전한 교체 전략입니다.

Q5: 고장난 A06B-6078-H206에 대해 어떤 서비스 옵션을 사용할 수 있습니까?

교환이 가장 실용적인 옵션입니다. 고장난 모듈을 서비스 시설에 공급하고 테스트 및 보증된 리퍼비시 제품을 받으십시오.

트랜지스터 출력 단, 냉각 팬 및 내부 퓨즈의 고장에 대한 부품 단위 수리가 가능합니다. 이러한 서비스 부품은 수리 시장에서 유통되며 모듈 재컨디셔닝 중에 교체됩니다.

H206 내부의 PCB는 Fanuc에서 별도로 판매되지 않지만, 전문 수리 시설에서는 서비스 재고로 보유하고 있습니다.

적절하게 서비스된 모든 장치는 출고 전에 적절한 알파 스핀들 모터와 함께 Fanuc PSM/SVM 테스트 구성에서 부하 테스트를 받아야 합니다.
