Fanuc 서버 모듈 A06B-6083-H245 A06B6083H245 A06B-6083-H245

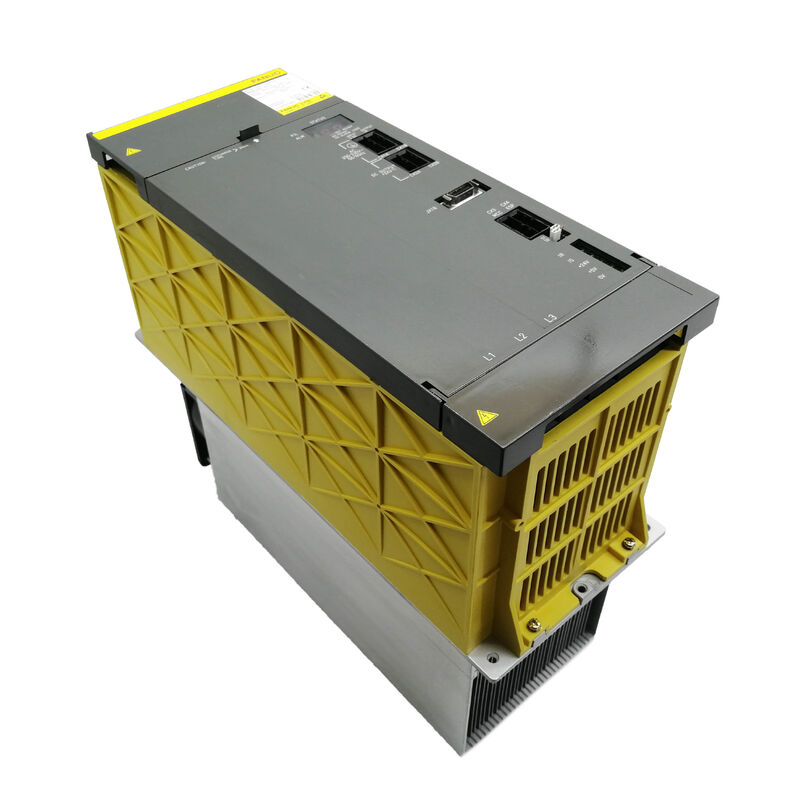

FANUC A06B-6083-H245

부문 번호:A06B-6083-H245

제조사:FANUC (일본)

제품 종류:전원 공급 모듈 콘덴시터 (PSMC)

모델:PSMC-45HV

호환되는 PSM 단위:PSM-45HV, PSM-75HV (A06B-6091 시리즈 HV 모듈)

DC 버스 전압:566V 651V / 566V 587V

입력:400V AC 3단계 (고전압 시리즈)

전반적인 설명

A06B-6083-H245는 FANUC의 Alpha 시리즈 전원 공급 시스템의 고전압 변종을위한 콘덴시터 모듈입니다.전원 공급 모듈 (PSM) 은 400V 입력 3 단계 전류 공급을 세보 및 스핀들 증폭 모듈을 공급하는 조절 고전압 DC 버스로 변환합니다..

PSMC-45HV는 PSM-45HV 및 PSM-75HV 단위와 함께 작동하는 별도의 콘덴서 뱅크로 에너지 버퍼링 및 재생 에너지 흡수를 위해 추가 DC 버스 용량을 제공합니다.

HV 명칭은 표준 (200V) 알파 시리즈와 구별합니다.

400V AC 3단계 입력에서 실행되는 고전압 구조는 더 높은 드라이브 파워가 필요한 더 큰 기계와 200V 시리즈가 불충분한 곳에 설계되었습니다.

이 기계들은 큰 가공센터, 무거운 용량 회전센터,400V AC 공급이 표준인 시장에 설치된 다자 축 생산 기계는 PSM-HV 단위와 그 동반자 PSMC 모듈에 의존합니다..

PSMC 모듈은 PSM 단위 자체로부터 물리적으로 분리되어 있습니다.

정의된 전원 연결을 통해 PSM에 연결되며, 서보 및 스핀들 가속 및 재생 주기의 요구에 따라 DC 버스를 부드럽게하는 추가 용량을 제공합니다.

크기 표시 ∙ PSMC-45HV ∙는 함께하도록 설계된 PSM 단위의 kW 등급에 해당한다.

주요 사양

고전압 알파 시스템에서의 PSMC

A06B-6083-H245를 이해하는 것은 드라이브 시스템 아키텍처에서 어디에 있는지 이해하는 것이 필요합니다. 알파 HV 시스템은 세 단계의 전력 시스템입니다. PSM-HV는 DC 버스를 생성하고 유지합니다.,SVM-HV 단위는 이 버스에서 서보 모터를 구동하고, SPM-HV 단체는 스핀드를 구동합니다.

PSMC는 PSM 옆에 위치하고 DC 버스에 대용량을 추가합니다.

대용량 용량은 왜 중요합니까? DC 버스 는 공유 에너지 레일입니다. 서보 모터가 가속되면 버스에서 전류를 요구하고 버스의 전압이 잠시 떨어집니다. 느려지면모터는 역-EMF (재생 에너지) 를 생성하여 버스에 다시 흐르고 버스의 전압이 순간적으로 상승합니다..

PSMC의 대형 콘덴서 은행은 에너지 버퍼 역할을 합니다. 수요가 가장 높을 때 버스에 에너지를 공급하고 재생 이벤트 중에 에너지를 흡수합니다.모든 운영 조건에서 버스 전압을 허용 가능한 범위 내에서 유지합니다..

충분한 버스 용량이 없으면 DC 버스 전압이 너무 크게 변동 될 것입니다. 가속 중에 저전압은 축 속도 오류를 발생시킵니다.가속 도중 과전압은 드라이브의 보호 회로 또는극한의 경우 DC 버스 구성 요소를 손상시킵니다. PSMC는 둘 다 방지합니다.

PSMC-45HV는 PSM-45HV (45kW) 및 PSM-75HV (75kW) 전원 공급 모듈에 맞게 크기가 있습니다.

이들은 높은 서버 및 스핀드 전력 요구 사항이있는 기계에서 사용되는 가장 큰 알파 HV 전력 공급 장치 중 하나입니다.

PSMC vs PSM ∙ 실패율 및 서비스

PSMC 모듈은 PSM 단위 자체보다 기계적 및 전기적으로 간단합니다. PSM에는 활성 수정 및 재생 회로, 제어 전자 장치,그리고 보호 논리 (보호 논리)PSMC는 기본적으로 정의 된 연결 지점으로 고전압 전해질 콘덴서 은행입니다. 활성 구성 요소가 적으면 실패 모드가 적습니다.

DNC 일렉트로닉스와 다른 전문가들은 PSM가 PSMC보다 실패하는 경우가 훨씬 더 많다고 지적합니다.

PSMC의 콘덴서는 정상적인 운영 조건에서 견고하고 오래 사용됩니다. Their most common failure mode is gradual capacity loss due to capacitor aging — a slow degradation that eventually reduces the effective bus buffering and can cause the PSM to generate alarms on bus voltage swings that were previously within tolerance.

PSM-HV가 고장 났을 때, PSMC는 드라이브 시스템 복원 과정의 일환으로 검사 및 테스트되어야 합니다.

새로운 PSM와 함께 설치된 상당히 저하된 용량으로 된 PSMC는 장애 전 PSM 결함을 가려둔 것과 같은 버스 전압 불안정을 생성합니다.

설치 및 시스템 구성

PSMC-45HV는 드라이브 캐비닛 내의 PSM-HV 유닛에 인접하여 설치됩니다. 파워 버스 연결은 PSMC와 PSM의 DC 버스를 연결합니다.

이러한 연결은 정해진 버스 바 또는 케이블로 이루어져야 하며, 정당한 사양에 맞게 토크를 가동해야 합니다.느슨하거나 크기가 작은 전도기로 만들어진 고전류 DC 버스 연결은 지역적 난방 및 전압 하락을 일으킬 수있는 저항을 만듭니다. 둘 다 드라이브 시스템 성능에 영향을 미칩니다..

이 모듈은 약 1995년 이후 설치된 시스템에서 사용되었습니다. 현재는 FANUC에서 중단되었습니다.하지만 지원하는 기계에 대한 후속 공급망에서 사용할 수 있습니다.

FAQ

Q1: PSM-45HV는 축 가속 도중 버스 과전압 경보를 생성하고 있습니다. PSM은 검사되어 기능적으로 보입니다. PSMC-45HV가 원인이 될 수 있습니까?

저하된 PSMC는 가속 도중 과전압에 기여 할 수 있습니다. PSMC의 용량이 현저하게 감소하면 재생 에너지를 더 이상 효과적으로 흡수 할 수 없습니다.시속이 느려지는 동안 버스 전압이 더 높아질 수 있도록.

PSMC의 용량을 테스트합니다. 만약 그 용량이 사양보다 현저하게 낮다면 모듈을 교체합니다.

또한, PSM의 재생 제어 장치도 제대로 작동해야 하기 때문에, 드라이브 시스템의 재생 회로가 올바르게 작동하는지 확인합니다.

Q2: PSMC-45HV는 예방 유지 보수로 교체되고 있습니다. PSM-45HV도 동시에 교체되어야합니까?

PSM가 손상 징후를 나타내거나 경보를 발생시키지 않는 한, PSMC 교체의 일환으로 PSM를 교체하는 것은 필요하지 않습니다.

두 구성 요소는 독립적으로 노화됩니다. 그러나 이것은 새로운 PSMC가 설치되어있는 PSM의 버스 전압 조절 성능을 테스트 할 수있는 좋은 기회입니다.

기계를 대표적인 가속과 느림 주기를 실행하고 DC 버스 전압이 사양 내에서 유지되는지 확인합니다.

Q3: PSMC-45HV를 취급하고 교체할 때 안전 주의 사항은 무엇입니까?

PSMC는 DC 버스 전압 566~651V ∙ 치명적 전압 수준에서 작동합니다.PSM가 완전히 꺼지고 DC 버스가 배charge 할 수 있어야 합니다..

FANUC는 DC 버스 연결에 작업하기 전에 전원 차단 후 방출 대기 시간을 지정합니다.버스가 배열되었다고 가정하지 마십시오. 버스 연결을 만지기 전에 DC 버스 단말기 사이의 정렬 된 볼트미터로 버스 전압을 측정하십시오..

고전압 DC 작업에 적용되는 모든 전기 안전 규정을 준수하십시오.

Q4: A06B-6083-H245는 PSM-55HV와 같은 다른 PSM-HV 단위와 함께 사용할 수 있습니까?

PSMC-45HV는 PSM-45HV와 PSM-75HV에 호환되는 것으로 문서화되어 있습니다. 다른 PSM-HV 등급과의 호환성은 알파 증폭기 시스템 문서에 의해 확인되어야합니다.

확인된 호환성 문서 없이 다른 전력 수준에 지정된 PSMC를 사용하는 것은 권장되지 않습니다.용량 크기가 특정 전원 공급 모듈의 에너지 처리 요구 사항에 부합됨.

Q5: 기계는 몇 년 동안 저장되어 있습니다. 기계가 다시 사용되기 전에 PSMC-45HV를 교체해야합니까?

전해질 콘덴서들은 저장 중에 분해됩니다. 특히 중요한 온도 변동이있는 환경에서 보관되면PSMC의 콘덴서는 원래 용량의 상당 부분을 잃었을 수 있습니다..

기계가 다시 생산에 들어가기 전에, PSMC는 용량과 누출 전류에 대한 테스트를 받아야 합니다.

만약 값이 사양을 크게 벗어난다면, 복원 전에 교체하는 것이 신중한 선택입니다.
