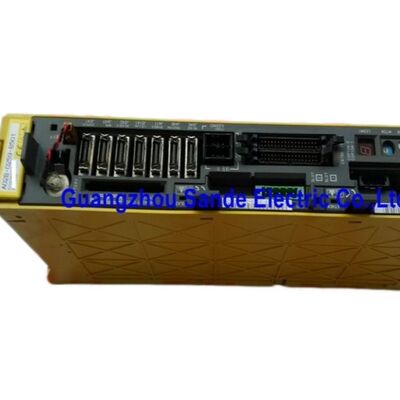

FANUC A06B-6080-H301 세르보 모듈

"모듈"이라는 용어라면 세부 사항이 중요해

FANUC 서보 컴포넌트를 찾는 사람들은 때때로 "강장기", "드라이버" 및 "모듈"이라는 용어를 상호 교환적으로 사용합니다.A06B-6080-H301, "모듈"이라는 단어는 특별한 의미를 가지고 있습니다.6080 시리즈는 모듈형 서보 드라이브 아키텍처를 중심으로 설계되었습니다. 개별 드라이브 모듈이 공유 된 전력 공급 인프라에 장착되는 시스템 접근 방식, 각 단위가 독립적인 전력 스테이지가 아닌

이 구별은 교체 단계에서 중요합니다. A06B-6080-H301은 자체 직렬기와 DC 버스를 가진 독립 드라이브가 아닙니다.그것은 같은 servo 캐비닛에 있는 FANUC 전원 공급 장치 (PSM) 와 함께 작동만약 당신이 교체 주문하는 경우, 모듈 자체는 당신이 필요로 하는 것입니다 전원 공급 및 다른 캐비닛 구성 요소는 장소에 머물.

한눈 에

6080 시리즈: 설계상 모듈형

FANUC의 6080 시리즈는 CNC 기계 도구에 대한 서버 드라이브 시스템이 패키지 된 방법에 중요한 건축적 변화를 나타냅니다.6080 방식은 중앙 전원 공급 모듈과 별도의 서버 드라이브 모듈이 결합되어 있습니다. 각각의 각자가 자신의 축 제어 논리를 담당하지만 공유된 PSM에서 전력을 얻습니다..

이 모듈형 토폴로지는 대규모 다축 시스템에서 실제 장점을 제공했습니다. 더 쉬운 확장성, 단순화된 고장 진단 (모듈 고장이 전력 인프라를 무너뜨리지 않습니다),그리고 더 조직적인 캐비닛 레이아웃1990년대 후반과 2000년대 초반에 FANUC가 세르보 시스템을 구성하는 방식의 기초가 되었으며, 그 중 많은 설비들이 오늘날에도 활발한 서비스를 유지하고 있습니다.

의H301 6080 가족 내의 H301단일 모듈 하우징에서 세 개의 세보 축을 처리합니다. 하나의 교체 가능한 단위로 관리되는 기계 센터에서 일반적으로 X, Y 및 Z의 3 개의 좌표 조정 CNC 운동.그 단위가 교체되어야 할 때, H301은 필요한 부분입니다.

모듈식 캐비닛 컨텍스트 이해

주문하기 전에 A06B-6080-H301이 더 큰 드라이브 시스템에 어디에 들어 있는지 이해하는 것이 도움이 됩니다.

6080 모듈은 또한 FANUC PSM (전력 공급 모듈) 및 잠재적으로 다른 축 모듈을 포함하는 서보 캐비닛에 연결됩니다.PSM는 전체 캐비닛에 대한 AC-DC 변환 및 재생 제동 기능을 처리합니다.. H301 모듈은 PSM에서 DC 버스 전력을 받고 독립적으로 현재 제어, 위치 피드백 처리 및 모터 전환을 관리합니다.

이 유형의 시스템에서 서보 결함을 진단 할 때 첫 번째 단계는 항상 결함이 PSM 또는 특정 축 모듈에서 발생하는지 결정하는 것입니다.PSM 오류는 일반적으로 동시에 모든 축에 영향을 미칩니다. 모듈 오류는 축 특정 또는 모듈을 공유하는 축에 제한됩니다. 당신의 기계가 세 축에 대한 세보 알람을 표시하고 그 축이 H301에 대응하는 경우,모듈 자체는 조사의 중심이 됩니다..

신품 및 중고품 현재 사용 가능

이 두 조건은 실시간 가용성에 따라 저장됩니다. 6080 시리즈는 중견에서 큰 CNC 가공 센터에서 널리 배치되었기 때문에폐업 또는 업그레이드 된 시스템에서 구입 된 사용 된 단위는 비교적 접근 가능하며 많은 단체는 건전한 기능 상태로 유지됩니다..

신규 단위전체 12개월의 보증이 주어지며, 해당 기계가 중요하거나, 생산시기가 까다롭거나, 교체에 대한 최대한의 신뢰가 필요한 경우 적절한 선택입니다.사용된 단위3개월의 보증으로 제공되며, 백업 재고, 소모량 기계 또는 예산에 민감한 유지보수 상황에서는 실용적인 옵션입니다.

기존 FANUC 모듈의 재고 수준은 빠르게 변할 수 있습니다. 주문을 완료하기 전에 가용성을 확인하세요.

결제 방법 및 배송

결제 승인:은행 송금 (T/T) 어떤 주문 가치에 대해서는 추가 요금이 없습니다. USD $ 500까지의 주문에 대해서는 PayPal, 처리 수수료 약 3.9~4.4%. 어떤 주문 가치에 대해서는 웨스턴 유니온.

위원:확인 된 지불 후 2~4 일 이내에, DHL 또는 FedEx를 통해 대부분의 국제 목적지로. 제한 된 택배 접근이 가능한 지역의 구매자는 주문하기 전에 저희에게 연락해야합니다. 모든 관세,수입세와 정관 비용은 구매자의 책임입니다. 여러 단위가 통합 화물 비용을 위해 하나의 운송에 결합 될 수 있습니다.

보증 수요 뚜렷하고 직설적

새로운 단위:12개월 보증배달일부터 사용된 단위:3개월 보증배달일부터

보증은 정상적인 설치 및 운영 조건에서 기능 장애에 적용됩니다. 배달 후 발생한 물리적 손상을 포함하지 않습니다.부적절한 배선이나 매개 변수 구성으로 인한 오류, 또는 모듈의 명목 사양을 벗어난 작동 조건으로 인한 손상이 발생한다.

반품은 손상되거나 설명대로 도착하지 않은 물품에 대해 받아들여집니다.배송 후 4일 이내에 보고된 비기능 단위는 반환 또는 교체도 가능합니다.. 생각의 변경 및 잘못된 아이템 구매는 제외됩니다. 모든 반환 단위는 원래 보증 라벨을 가져야합니다, 손상되지 않고 변경되지 않았습니다.

일반적인 기계 응용 프로그램

A06B-6080-H301은 일반적으로 다음과 관련이 있습니다.

• FANUC 시리즈 16i, 18i, 또는 21i 컨트롤러를 사용하는 중대에서 큰 CNC 가공 센터
• 5축 가공센터에서 여러 개의 6080 시리즈 모듈이 다른 축 그룹을 덮고
• FANUC로 장착된 턴 센터 및 복잡한 다축 서보 구성의 밀링 턴 기계
• 산업용 로봇 및 시스템 통합자가 6080 모듈 구조를 채택 한 유연한 제조 시스템
• 자동차, 항공우주 및 정밀 엔지니어링 시설의 중량 생산 장비

자주 묻는 질문

Q1: A06B-6080-H301과 같은 FANUC "서보 모듈"과 6090 또는 6093 시리즈의 "서보 증폭기"의 차이점은 무엇입니까?

핵심적인 차이점은 전력 구조에 있습니다. Servo amplifiers in the 6090 and 6093 series are largely self-contained units with their own power supply stages — they receive AC input and handle the full conversion and motor drive function internallyA06B-6080-H301는 6080 모듈 시리즈의 일부로서 DC 버스 전력을 위해 별도의 FANUC 전원 공급 모듈 (PSM) 에 의존하는 드라이브 모듈입니다.H301 세 축에 대한 세보 제어 및 출력 단계를 처리, 그러나 그것은 자신의 직렬기를 포함하지 않습니다. 이것은 모듈이 고장 났을 때 H301 모듈 자체를 교체 할 필요가 있다는 것을 의미합니다. PSM 및 다른 캐비닛 구성 요소가 남아 있습니다.

Q2: 내 기계는 여러 세르보 모듈이 캐비닛에 있습니다. 어느 것이 A06B-6080-H301인지 어떻게 알 수 있습니까?

FANUC 모듈형 서보 캐비닛에서 각 모듈은 전체 부품 번호를 앞 패널 또는 상면에 직접 표시합니다.표지판에 A06B-6080-H301이 적혀있는 모듈을 찾아서 어떤 축 할당이 포함되는지 참고하십시오. 이것은 일반적으로 기계의 전기 캐비닛 스케마에 문서화됩니다.표지판이 손상되거나 읽을 수 없는 경우, 기계의 유지보수 설명서 또는 FANUC 드라이브 캐비닛의 배선 다이어그램은 슬롯 위치에 따라 어떤 모듈이 어떤 축을 다루는지 식별합니다.

Q3: 한 개의 H301 모듈이 고장 났을 때 기계의 모든 축에 경보를 일으킬 수 있습니까? 아니면 제어하는 축에만?

실패한 A06B-6080-H301은 일반적으로 모듈이 제어하는 세 가지 축에 특화된 경보를 생성합니다. 다른 축은 같은 캐비닛의 다른 모듈에 의해 서비스됩니다.전원 공급 모듈 (PSM) 이 정상적으로 작동한다고 가정합니다.모든 축이 동시에 경보하면 PSM 또는 DC 버스 전력 분배가 문제의 가장 유력한 원천입니다.세 축 그룹에 깔끔하게 매핑하는 축별 경보는 해당 H301 모듈에 대한 관심이 필요하다는 훨씬 명확한 지표입니다..

Q4: A06B-6080-H301을 새 또는 사용된 장치로 교체 한 후 다시 프로그래밍 할 필요가 있습니까?

직접적으로 비슷한 모듈을 교환하기 위해, 6080 시리즈 구성의 대부분에서 서보 매개 변수는 CNC 컨트롤러에 저장되며 드라이브 모듈 자체에 저장되지 않습니다.이것은 동일한 부품 번호로 H301 모듈을 교체하는 것은 세르보 매개 변수를 다시 입력 할 필요가 없음을 의미합니다., 컨트롤러의 매개 변수 메모리가 손실되지 않는 한. 그러나, 항상 모든 드라이브 교체 수행 전에 전체 CNC 매개 변수 세트를 백업하는 것이 좋습니다.기계가 시작 시 자동 조정 절차를 실행하면, 생산에 복귀하기 전에 축 성능을 완료하고 확인 할 수 있습니다.

Q5: 중요한 생산 기계에 사용 된 A06B-6080-H301을 주문하는 데 위험이 있습니까?

위험은 관리 가능하지만 현실입니다. 사용 된 모듈은 완전히 알려지지 않은 서비스 역사가 있습니다. 열 스트레스, 전압 변동 및 운영 시간은 시간이 지남에 따라 부품의 수명에 영향을 미칩니다.정지시간이 상당한 생산비용을 갖는 기계, 12개월 보증으로 새로운 단위는 더 방어 가능한 선택입니다. 사용 단위는 낮은 비판성, 백업 재고 요구 사항,또는 예산 제약이 실제적인 요인인 상황어떤 경우에도, 사용된 단위가 설치되고 정상 작동 조건에서 배달 후 4 일 이내에 문제가 발생하면, 반환 또는 교체 우리의 보증 정책에 따라 사용할 수 있습니다.
