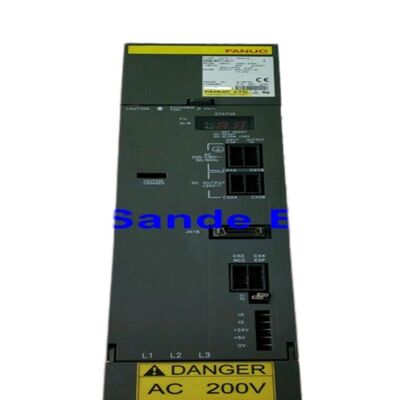

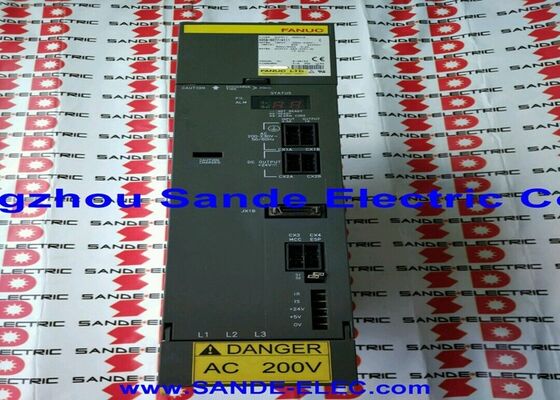

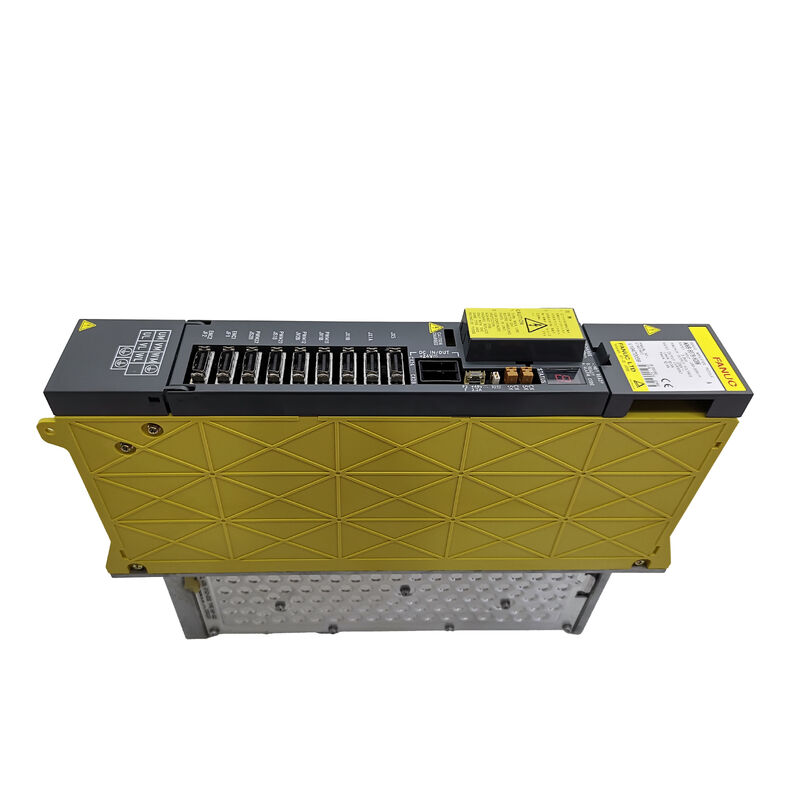

화낙 서보 앰프 A06B-6079-H301 A06B6079H301 A06B-6079-H301

Fanuc A06B-6079-H301 | 3축 알파 서보 앰프 모듈 — SVM3-12/12/12, 283–325V / 1.85kW, 축당 3.0A, Type A PWM 인터페이스

개요

Fanuc A06B-6079-H301은 Fanuc 알파 서보 앰프 시리즈 중 가장 작은 전류를 사용하는 3축 모듈로, SVM3-12/12/12로 지정됩니다. 1.85kW DC 버스 입력에서 세 개의 채널(L, M, N) 각각에 대해 3.0A 정격 연속 출력을 제공하므로, α1/3000 및 α2/2000 클래스의 소형 알파 시리즈 모터가 장착된 3축 CNC 기계의 표준 드라이브 모듈입니다.폭 90mm의 모듈에는 세 개의 20A 트랜지스터 출력 스테이지, 공유 배선 보드, 단일 제어 카드 어셈블리가 내장되어 있으며, 모두 알파 PSM의 DC 버스 레일에서 전원을 공급받습니다.SVM3 형식은 세 개의 독립적인 축 드라이브를 하나의 물리적 모듈로 통합합니다. 앰프 레일에서 세 개의 별도 SVM1 위치를 차지하는 대신, 하나의 SVM3-12/12/12가 단일 90mm 슬롯에서 세 축 모두를 커버합니다.

이 통합은 DC 버스 연결 지점을 줄이고, 모듈 스택과 CNC의 축 인터페이스 간의 케이블 하네스를 단순화하며, 일반적으로 이 드라이브를 사용하는 소형 기계(소형 수직 머시닝 센터, 소형 수평 머시닝 센터, 세 축 모두 축당 3.0A 범위 내에서 가벼운 부하를 처리하는 CNC 와이어 EDM 및 싱커 EDM 기계)에 더 컴팩트한 드라이브 캐비닛을 제공합니다.

Type A 인터페이스는 H301을 PWM 프로토콜 모듈로 표시하며, 나중에 출시된 알파-i 시리즈 모듈에 사용되는 FSSB 광섬유 버스 대신 직렬 PWM 피드백 루프를 통해 CNC와 통신합니다.

FANUC 0-C, 0-MD, 0-MF 및 초기 시리즈 15, 16, 18, 21 컨트롤은 모두 이 Type A 인터페이스를 지원하므로 H301은 알파 시리즈의 주요 생산 시대에 제작된 광범위한 기계 세대와 호환됩니다.

주요 사양

매개변수

값

제어 카드는 CNC의 PWM 명령을 세 축 모두에 대해 처리하고 각 출력 스테이지에 대한 게이트 신호를 독립적으로 생성합니다. 예를 들어 N축의 위치 오류 또는 전류 오류는 L 또는 M축 제어에 직접적인 영향을 미치지 않지만, 모듈 레벨의 경보 응답은 오류가 해제될 때까지 세 채널 모두를 중지시킵니다.

H301 내부의 세 개의 20A 트랜지스터 모듈은 3.0A 정격 연속 출력 이상의 피크 전류 헤드룸을 제공합니다. 소형 알파 모터의 가속 과도 현상도 짧은 시간 동안 연속 정격 전류의 몇 배를 소비할 수 있습니다.

20A 트랜지스터 정격은 각 채널이 처리할 수 있는 최대 순간 전류를 설정하며, 이는 CNC의 전류 제한 매개변수와 모터 자체의 피크 전류 사양에 의해 제어됩니다. 이러한 경계 내에서 작동하는 것이 드라이브의 서비스 수명 동안 트랜지스터와 모터 권선을 모두 보호합니다.

α1/3000 및 α2/2000 — 적용 적합성

α1/3000은 Fanuc의 컴팩트한 경량 알파 모터로, 낮은 관성, 높은 속도를 가지며, 빠른 이송 속도가 중요하고 절삭 토크 요구 사항이 적당한 소형 VMC 테이블 및 새들 드라이브에 적합합니다.

α2/2000은 약간 낮은 정격 속도에서 더 높은 토크를 생성하며, 더 큰 캐리지 질량 또는 구동 장치의 더 높은 마찰을 가진 축에 더 적합합니다. 두 모터 모델 모두 소형 공작 기계의 정상적인 가공 조건에서 SVM3-12/12/12의 3.0A 연속 정격 내에서 편안하게 작동합니다.

CNC EDM 기계의 경우, SVM3-12/12/12를 갖춘 3축 알파 서보 구성은 본질적으로 표준 아키텍처입니다. EDM은 고속 이송보다는 정밀하고 저속의 위치 지정이 필요하며, 소형 알파 모터의 저속에서의 정확한 전류 제어는 EDM 표면 마감 품질이 의존하는 부드러운 전극 움직임을 생성합니다.

자주 묻는 질문

Q1: A06B-6079-H301 (Type A) 및 A06B-6080-H301 (Type B) SVM3-12/12/12 모듈의 차이점은 무엇입니까?

둘 다 동일한 1.85kW 입력, 축당 3.0A 출력, 230V 출력 전압을 가진 전기적으로 동일한 SVM3-12/12/12 모듈입니다.

차이점은 CNC 직렬 인터페이스입니다. Type A (A06B-6079)는 시리즈 0-C, 15A, 16A, 18A, 21A 컨트롤용이며, Type B (A06B-6080)는 시리즈 0-MD/MF, 15B, 16B, 18B, 21B 컨트롤용입니다. 절대 엔코더 배터리 연결 토폴로지도 유형마다 다릅니다. 교체 모듈을 소싱하기 전에 항상 컨트롤 시리즈의 인터페이스 유형을 확인하십시오.

Q2: 세 채널 중 하나를 다른 두 채널이 정상적으로 작동하는 동안 예비로 사용할 수 있습니까?

아니요. SVM3 모듈은 다른 채널을 실행하는 동안 개별 채널을 비활성화할 수 있는 기능이 없습니다. 세 채널 모두 동일한 DC 버스에서 전원을 공급받고 동일한 제어 카드 전원 공급 장치를 공유합니다. 단일 축 모터 또는 케이블 오류가 발생하면 모듈이 경보를 울리고 세 채널 모두를 동시에 차단합니다.

세 번째 축이 비활성 상태인 동안 두 축에서 작동을 복구하려면 결함이 있는 모터/케이블을 분리하거나 두 개의 SVM1 모듈을 두 개의 작동 축으로 대체해야 하지만, 이는 전체 SVM3 모듈을 교체하는 것에 비해 현장에서 거의 실용적이지 않습니다.

Q3: A06B-6079-H301에 필요한 일상적인 유지 보수는 무엇입니까?

내부 냉각 팬이 주요 유지 보수 항목입니다. 팬 고장은 부하 시 빠른 열 과부하로 이어집니다. 팬 상태는 예정된 기계 유지 보수 중에 관찰(청각적 작동, 시각적 블레이드 움직임) 및 CNC의 SV 경보 기록에서 열 경고를 모니터링하여 확인해야 합니다.

절대 엔코더 백업 배터리는 Fanuc의 배터리 수명 사양(일반적으로 연속 생산 사용 시 2~3년마다)과 일치하는 일정에 따라 교체해야 합니다. 트랜지스터 접합부 상태는 사용자가 수리할 수 없지만, 수리 시설에서는 모듈 리퍼비싱 중에 이를 평가합니다.

Q4: 배선 보드 A16B-2202-0780 — 역할은 무엇이며 별도로 구할 수 있습니까?

A16B-2202-0780은 CNC 인터페이스, 제어 카드 및 세 개의 출력 스테이지 트랜지스터 모듈 간의 신호를 라우팅하는 내부 배선 보드입니다.

또한 모터 피드백 및 브레이크 신호 커넥터도 포함합니다.

Fanuc는 이 보드를 별도의 서비스 부품으로 판매하지 않습니다. 전문 수리 시설에서는 구성 요소 수준의 모듈 수리를 위해 서비스 재고를 보유할 수 있습니다.

대부분의 현장 유지 보수 상황에서는 전체 모듈 교체가 실용적인 접근 방식입니다. 적절한 테스트 장비와 부품 재고 없이 PCB 수준의 수리를 시도하는 것은 권장되지 않습니다.

Q5: 모듈 LED의 경보 8, 9 또는 A — 진단 순서는 어떻게 됩니까?

이러한 경보 코드는 드라이브 출력 또는 모터의 높은 전류 또는 단락을 나타냅니다. 전원을 끄고 모터 전원 케이블을 모듈의 U, V, W 단자에서 분리하는 것으로 시작하십시오. 전원을 다시 켜십시오. 경보가 해제되면 오류는 모터 또는 모터 케이블에 있는 것이지 모듈에 있는 것이 아닙니다.

각 권선과 보호 접지 간의 모터 권선 절연 저항을 확인하십시오(허용 가능한 값은 수백 메가옴 이상).

모터 케이블이 분리된 상태에서도 경보가 지속되면 오류는 모듈의 출력 스테이지에 있는 것입니다. 모듈 수리 또는 교체가 필요합니다.

이 테스트 시퀀스는 근본 원인이 고장난 모터인 경우에도 정상일 수 있는 모듈을 불필요하게 교체하는 것을 방지합니다.
