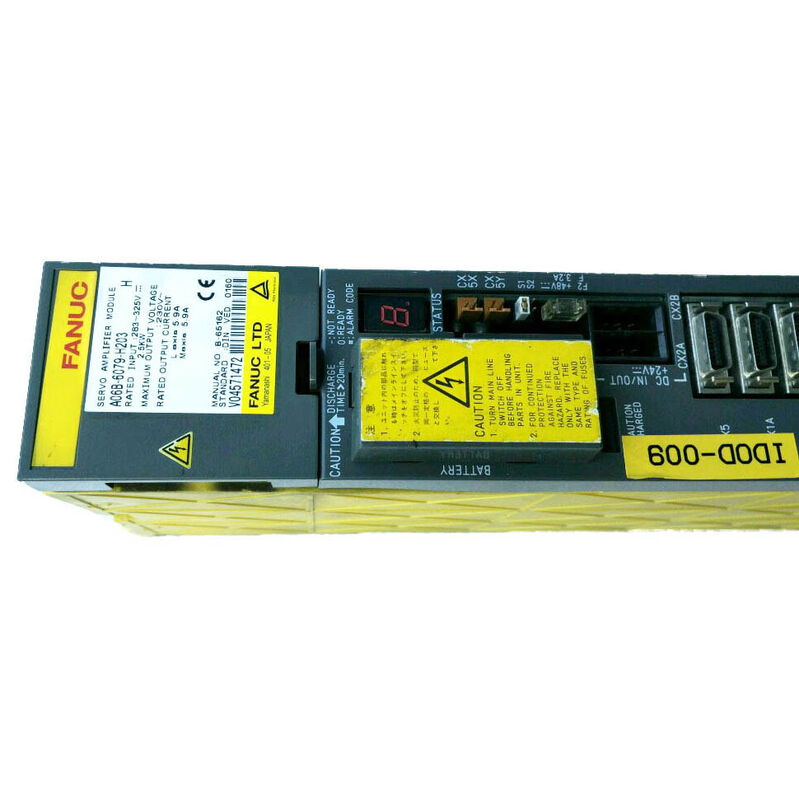

Fanuc 서버 증폭기 A06B-6079-H203 A06B6079H203 A06B-6079-H203

Fanuc A06B-6079-H203 | Alpha 서보 모듈 — SVM2-20/20, 5.9A 듀얼 축, 283–325V / 2.5kW, IP20, CNC 및 산업 자동화

개요

이 Fanuc A06B-6079-H203은 단일 60mm 폭 모듈에서 두 개의 독립적인 알파 시리즈 서보 축 제어 채널을 제공하며, 각 채널은 공유 2.5kW DC 버스 입력에서 5.9A의 연속 출력을 제공합니다. SVM2-20/20으로서, 이는 더 작은 SVM2-12/12보다 축당 전류 용량이 크게 향상된 것으로, 동일한 물리적 폭에서 거의 두 배의 채널 전류를 제공하며, 더 높은 전류 SVM2 변형에 필요한 90mm 모듈 형식이 필요하지 않습니다.

이러한 폭당 전류 효율성은 SVM2-20/20을 αM2.5부터 αC6 모터 클래스에 적합한 모듈로 만듭니다. 이 클래스는 알파 시리즈 생산 기간 동안 제작된 광범위한 Fanuc CNC 공작 기계의 중간 계층에 사용되는 중형 알파 서보 모터 범위를 나타냅니다.

생산 환경에서의 신뢰성은 H203 내부의 IPM(지능형 전력 모듈) 기술에서 비롯됩니다.

두 개의 50A급 IPM 장치(L축용 하나, M축용 하나)는 각각 완전한 3상 IGBT 브리지, 게이트 드라이버, 과전류/과열 보호 기능을 단일 밀봉 부품으로 통합합니다.

이 통합은 이전의 개별 부품 서보 드라이브 설계에서 일반적인 고장 지점이었던 별도의 개별 트랜지스터, 게이트 저항기 및 감지 회로 간의 납땜 접합부와 와이어 본드를 제거합니다.

IPM의 내부 보호는 마이크로초 단위로 오류 조건에 응답하여 외부 보호 회로보다 빠르게 작동하며, 모듈의 다른 부품으로 전파되기 전에 모터 케이블 오류 또는 모터 권선 고장으로 인한 손상을 제한합니다.

IP20 보호 등급은 모듈의 설치 환경을 반영합니다. 즉, 제어된 주변 온도를 갖춘 밀폐된 전기 캐비닛으로, 냉각수 또는 절삭유에 직접 접촉하지 않습니다.

알파 모듈 시스템은 물이 튀거나 세척되는 환경을 위해 설계되지 않았습니다. PSM, SVM 및 SPM 모듈은 모두 IP20 보호 기능을 공유하며 환경 격리를 위해 기계의 제어 캐비닛에 의존합니다.

주요 사양

정현파 PWM 제어 — 전류 조절 품질

알파 시리즈 서보 증폭기의 정현파 PWM 제어는 모터 작동 주파수에서 순수한 정현파에 가까운 모터 위상 전류를 생성합니다.

이 정현파 전류는 위상 전류가 이상적인 정현파 형태에서 벗어날 때 발생하는 모터 샤프트의 출력 토크 변동인 토크 리플을 최소화합니다.

축 수준의 토크 리플은 속도 리플로 변환되며, 가공 속도에서의 속도 리플은 공작물 표면 마감 변화를 유발합니다.

정밀 가공 응용 분야(미세 밀링, 연삭 작업, 고속 컨투어링)의 경우, 정현파 PWM이 제공하는 토크 및 속도 리플 감소는 이전의 사다리꼴 정류 드라이브 아키텍처에 비해 표면 마감 품질을 직접적으로 향상시킵니다.

SVM2-20/20의 제어 카드(A20B-2001-0931)는 L 및 M 채널 모두에 대해 이 전류 조절 알고리즘을 동시에 구현하여, 두 채널이 동시에 활성화되는 복합 축 컨투어링 동작 중에도 두 축 모두에서 정현파 출력 품질을 유지합니다.

CNC 통합 — 위치 루프 아키텍처

A06B-6079-H203은 Fanuc의 폐쇄 루프 서보 아키텍처 내에서 작동합니다. CNC의 위치 컨트롤러는 각 서보 주기마다 각 축에 필요한 모터 속도를 계산하고, 이를 PWM 명령으로 H203에 전송하며, CNC의 위치 루프를 통해 모터의 엔코더 위치 피드백을 수신합니다.

H203은 CNC의 위치 루프 업데이트 속도보다 높은 속도로 내부적으로 속도 및 전류 루프를 닫아, CNC의 위치 명령을 정밀한 기계적 움직임으로 변환하는 부드러운 전류 파형을 생성합니다.

CNC의 위치 루프, SVM 모듈의 속도 및 전류 루프라는 계층적 루프 구조는 축 위치 결정 정확도가 서보 증폭기 모듈 자체보다는 CNC의 위치 제어 매개변수에 의해 주로 결정되는 근본적인 이유입니다.

고장난 H203을 올바르게 구성된 교체품으로 교체하면 CNC의 서보 매개변수를 변경할 필요 없이 축이 이전 위치 결정 성능을 복원합니다. 단, 교체 모듈이 원본과 동일한 인터페이스 유형 및 절대 엔코더 구성으로 구성된 경우입니다.

자주 묻는 질문

Q1: SVM2-20/20과 SVM2-12/20 (A06B-6079-H202)은 유사한 명칭을 공유하는데, 차이점은 무엇인가요?

SVM2-12/20은 L축에 3.0A, M축에 5.9A를 제공합니다. 이는 두 기계 축이 다른 모터 전류 요구 사항을 가질 때 사용되는 비대칭 듀얼 축 모듈입니다.

SVM2-20/20은 L 및 M 모두에 5.9A를 제공하며, 두 축 모두 중간 범위의 알파 모터를 동일한 전류 요구 사항으로 사용하는 기계에 적합합니다. 두 X 및 Y (또는 X 및 Z) 축이 동일한 αM2.5 또는 α3 클래스 모터를 사용하는 경우 H203 (SVM2-20/20)을 선택하십시오. 한 축이 더 가볍고(α1 또는 α2 클래스) 다른 축이 더 높은 5.9A를 요구하는 경우 H202 (SVM2-12/20)를 선택하십시오.

Q2: A06B-6079-H203을 i 시리즈 FANUC 제어(16i, 18i, 21i 시리즈)가 있는 기계에 사용할 수 있나요?

A06B-6079 시리즈는 후속 A06B-6096 및 A06B-6114 (알파-i) 시리즈에서 사용되는 FSSB 광섬유 인터페이스와 구별되는 원래 PWM 타입 A/B 인터페이스를 사용합니다. 초기 16i/18i/21i 시리즈 제어는 1세대 알파 드라이브와 페어링될 때 PWM 타입 B 인터페이스 호환성으로 구성되었을 수 있으며, 이 경우 H203을 사용할 수 있습니다.

FSSB 전용으로 구성된 후기 i 시리즈 제어는 FSSB에 해당하는 SVM2-20/20 모듈(A06B-6096-H203)이 필요합니다.

주문 전에 기계 제작자의 문서를 참조하여 기계의 원래 인터페이스 유형을 확인하십시오.

Q3: IP20 등급은 무엇이며, 설치에 어떤 의미가 있나요?

IP20은 12.5mm(손가락)보다 큰 고체 물체로부터 보호하지만 액체로부터는 보호하지 않습니다. H203은 냉각수 비말, 칩 먼지 및 응결로부터 보호하는 밀폐된 제어 캐비닛 내부에 설치해야 합니다.

기계 절삭유에 직접 노출되거나 정격 범위를 초과하는 주변 습도는 IPM 장치, PCB 및 커넥터 접점을 손상시킵니다.

캐비닛 자체의 IP 등급(일반적으로 CNC 공작 기계 캐비닛의 IP54 또는 IP65)은 H203 자체는 제공하지 않는 환경 보호 기능을 제공합니다.

Q4: A06B-6079-H203의 절대 엔코더 배터리 백업은 어떻게 작동하나요?

배선 보드의 CX5 커넥터는 기계 전원이 꺼진 동안 알파 서보 모터의 펄스 코더에 저장된 절대 위치를 유지하는 리튬 배터리를 연결합니다. 작동하는 배터리가 없으면 전원 사이클마다 절대 위치가 손실되고 가공을 재개하기 전에 축에서 참조 복귀를 수행해야 합니다.

Fanuc의 권장 배터리 수명(일반적으로 연속 생산 사용 2~3년)과 일치하는 일정으로 배터리를 교체하면 데이터 손실을 방지할 수 있습니다.

CNC는 배터리 전압이 모니터링 임계값 아래로 떨어지면 BAT 경보를 표시합니다. 위치 데이터 손실을 방지하기 위해 배터리가 완전히 방전되기 전에 교체하십시오.

Q5: A06B-6079-H203에 경보 8 또는 9가 발생하는 경우 실질적인 수리 접근 방식은 무엇인가요?

경보 8(L축 과전류) 또는 9(M축 과전류)는 모듈 결함보다는 모터 권선 절연 파괴에서 가장 흔하게 발생합니다. 진단을 시작하려면 전원을 끄고, 경보가 발생한 축의 모터 케이블을 모듈의 U/V/W 단자에서 분리하고, 고전압 절연 테스터(500V DC)로 모터의 권선 대 접지 절연을 테스트하십시오.

허용 가능한 절연은 수백 메가옴 이상입니다. 절연이 낮은 경우 모터를 다시 감거나 교체해야 합니다.

절연이 허용 가능한 경우 결함은 모듈의 출력단에 있습니다. 해당 채널의 IPM이 고장났으며 모듈을 교환하거나 전문 수리가 필요합니다. 이 순서는 근본 원인이 열화된 모터인 경우 정상적인 모듈을 교체하는 일반적인 오류를 방지합니다.
