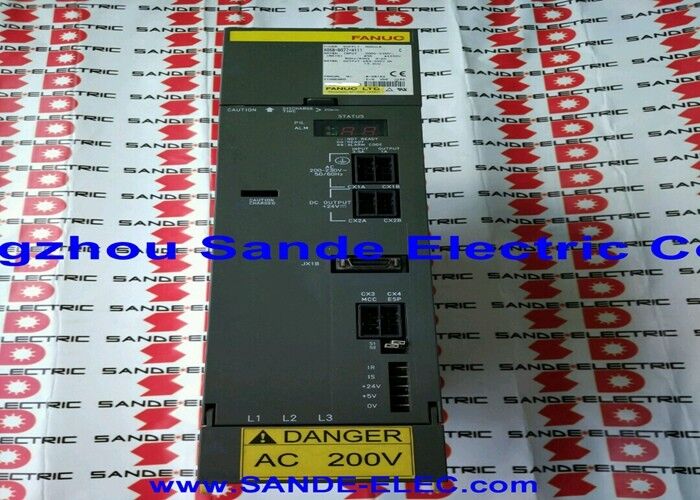

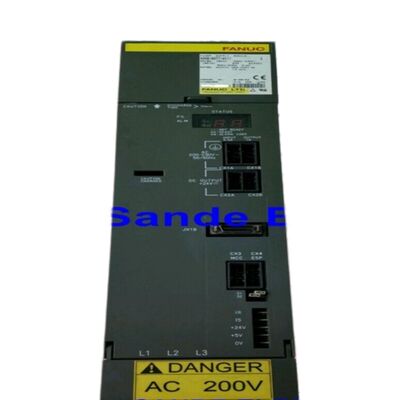

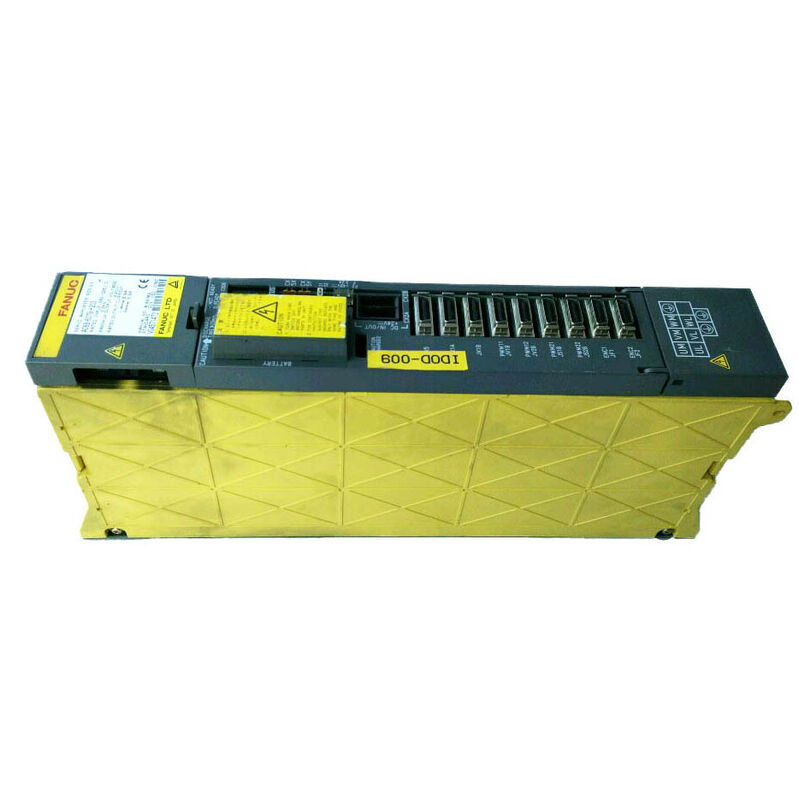

화낙 서보 앰프 A06B-6079-H108 A06B6079H108 A06B-6079-H108

Fanuc A06B-6079-H108 ∙ 단일축 알파 세르보 증폭기 모듈 ∙ SVM1-360, 115A 출력, α100/α150 모터, 283 ∙ 325V 입력, 230V 출력, A/B 인터페이스 타입

전반적인 설명

의Fanuc A06B-6079-H108A06B-6079 알파 시리즈의 가장 큰 단축 서보 증폭기 모듈입니다. SVM1-360Fanuc의 CNC 생태계에서 가장 무거운 기계 도구 축을 구동하는 α100 및 α150 알파 서보 모터에 설계된 115-AMP 연속 출력 드라이브.

A06B-6079 시리즈의 작은 SVM 모듈이 가공 센터 및 EDM 기계의 컴팩트 축 드라이브를 처리하는 경우, H108은 차원의 반대 끝에 작동합니다.큰 포맷의 CNC 기계, 축이 상당한 구조 질량을 지니는 기계, 공구 나사 전압 및 가이드웨이 마찰이 상당하고, 세르보 축이 전류 제한 없이 무거운 절단 패스 동안 완전한 토크를 공급해야 하는 경우.

SVM1-360 명칭 협약은 알파 시리즈 SVM 가족 전체에서 사용되는 패턴을 따르고 있습니다. SVM1은 단일 축 모듈을 식별하고 360은 최고 전류 클래스를 식별합니다.115A 연속 출력 230V AC 모터로, H108은 수평 굴착 공장, 대형 형식의 가공 센터에서 발견되는 큰 축 드라이브를 다루는 11~15kW 연속 전력 범위에서 모터를 구동 할 수 있습니다.가트리형 기계 도구, 그리고 Fanuc의 큰 알파 서보 모터가 이러한 기계가 필요로하는 축 힘 능력을 제공하는 무거운 펀치 및 프레스 브레이크 장비.

일본 후지산 밑에 있는 Fanuc의 제조 시설에서 만들어졌습니다. the A06B-6079-H108 has been installed in large CNC machine tools from the mid-1990s onward — a longevity that reflects both the robustness of the hardware and the continued operational life of the large machine tools it was designed to power.

주요 사양

SVM1-360 큰 알파 모터급

Fanuc의 알파 세르보 모터 라인업의 α100 및 α150 모터 지명은 100 Nm 클래스 연속 모터에 대한 모터의 연속 모터 등급 α100, 150 Nm 클래스 연속 모터에 대한 α150을 식별합니다.이들은 무거운 로터와 높은 폴 카운트 와일링을 가진 물리적으로 큰 모터로 작동 속도 범위를 통해 토크를 개발하고 유지하는 데 지속적인 높은 전류가 필요합니다..

H108의 115A 출력 능력은 이러한 모터 클래스에 특별히 맞습니다.

이 현재 수준에서 H108은 IPM (Intelligent Power Module) 트랜지스터 집합을 필요로 합니다. 정상적인 작동 조건에서도 상당한 열을 분산시키기 위해서요.

모듈은 이 열 부하를 관리하기 위해 전용 히트 싱크와 냉각 팬을 탑재하고 있다. 팬 작동은 모니터링된다.그리고 팬 냉각 위험 없이 계속 작동 IPM의 열 종료높은 작업 주기의 응용 프로그램에서 냉각 팬의 운영 상태는 일상 유지 보수 검사의 일부가되어야합니다.

단일 축 구조와 구성 요소 레이아웃

SVM1-360의 단일 축 설계는 L 단말 연결에 있는 하나의 축 채널에 전체 115A 출력 능력을 집중시킨다.현재 용량이 두 개 또는 세 개의 작은 출력 단계에 분산되는 다자 축 SVM 모듈과 달리, H108는 전체 정량 출력을 위해 하나의 고전류 IPM 집합체를 사용합니다.

이 집중 된 구조는 모듈을 더 작은 SVM 단위와 비교하여 물리적으로 넓게 만듭니다. PCB 배열은 큰 게이트 드라이브 회로, 전류 측정 셔트,고전류 PWM 스위치에 필요한 우회 용량.

제어 PCB A16B-2202-0991 및 배선 보드 A20B-1006-0485는 SVM1-360 모듈에 특이하며 다른 알파 시리즈 SVM 보드와 교환할 수 없습니다.

수리 전문가는 어느 보드도 Fanuc와 별도로 판매되지 않는다고 지적합니다그리고 펄스 코더 백업 배터리는 SVM1-360 유지 보수에 대한 실용적인 서비스 경로입니다..

FAQ

Q1: 일반적으로 A06B-6079-H108을 사용하는 기계 유형은 무엇입니까?

SVM1-360는 축 질량 및 절단 힘이 α100 또는 α150 모터의 더 높은 토크 능력을 필요로하는 큰 CNC 기계 도구에서 발견됩니다.

전형적인 설비로는 무거운 스핀드 헤드와 수평 굴착 공장, 무거운 기둥 또는 테이블 구조를 가진 대형 형식의 수직 가공 센터, 게트리 유형의 5 축 가공 센터,중량 램 축이 지속적인 높은 토크를 요구하는 CNC 펀치 프레스, 그리고 CNC 역측정기 및 램 위치 제어 장치가 있는 대형 프레스 브레이크 기계.

115A 출력 클래스는 표준 가공 센터에서 흔하지 않습니다. 그것은 특히 큰 자본 기계 도구의 고 힘 축 응용 프로그램을 대상으로합니다.

Q2: A06B-6079-H108은 A형 또는 B형 인터페이스로 작동 할 수 있습니까?

모듈은 A형과 B형의 일련 인터페이스 동작을 모두 지원하며, 활성 인터페이스는 특정 기계 설비의 제어 시스템과 배선 구성에 의해 결정됩니다.

타입 A와 타입 B는 CNC와 SVM 사이의 일련 통신 형식으로 다릅니다. 올바른 유형은 CNC 제어 세대와 기계 제조업체의 구성에 의해 정의됩니다.대체 H108을 공급할 때, 기계가 사용하는 인터페이스 유형을 설치하기 전에 확인, 잘못된 인터페이스 구성을 사용하면 CNC에 서보 통신 경보가 발생할 수 있습니다.

Q3: SVM1-360에서 냉각 팬이 멈춘다면 어떤 결과가 있을까요?

115A 출력에서, IPM 트랜지스터 집합은 정상적인 작동 중에 상당한 열을 생성합니다.

정지 된 팬 (7 세그먼트 디스플레이에 알람 코드 FAL로 표시) 은 온도 싱크 냉각을 자연적 대류로만 감소시킵니다.IPM의 열 보호 장치가 과온 차단을 유발하기 전에 드라이브가 짧은 시간 동안 계속 작동 할 수 있습니다.높은 작업 주기의 가공 부하에서 열 종료는 더 빨리 발생합니다.

Fan replacement on the A06B-6079-H108 is a standard maintenance item — spare fans are available separately from the main module and should be stocked as a routine spare part in facilities where this drive is in continuous production use.

Q4: H108에서 펄스 코더 백업 배터리는 어떻게 관리됩니까?

SVM1-360는 L축 모터에 연결된 절대 펄스 코더를 위한 내부 백업 배터리를 가지고 있습니다.

이 배터리는 CNC 전원 종료 시 모터의 절대 위치 메모리를 유지합니다. 배터리 수명은 일반적으로 사용 주기와 주변 온도에 따라 몇 년으로 측정됩니다.

배터리가 결정적 전압에 도달하기 전에 CNC의 운영자 디스플레이에 배터리 저하 경고가 표시됩니다.완전히 충전된 배터리가 축이 절대적 위치 참조를 잃게 만들 때, 배터리 교체 후 기계 축의 재 위치는 필요합니다.

Q5: SVM1-360과 작은 SVM1-320의 응용 분야는 무엇입니까?

SVM1-320 (약 80A 출력 클래스) 및 SVM1-360 (약 115A 출력 클래스) 는 인접한 모터 클래스를 포함합니다.SVM1-360는 α100 및 α150 모터를 제공합니다..

α100 및 α150 모터는 연속 토크가 더 높을뿐만 아니라 회전 관성도 더 강합니다CNC의 관성 보상 매개 변수를 적절하게 설정하도록 요구합니다..

SVM1-320과 SVM1-360 사이의 선택은 항상 기계의 모터 모델에 의해 결정되며, 애플리케이션의 질적 설명에 의해 결정되지 않습니다. 모터 이름판에 모듈을 맞추십시오.
