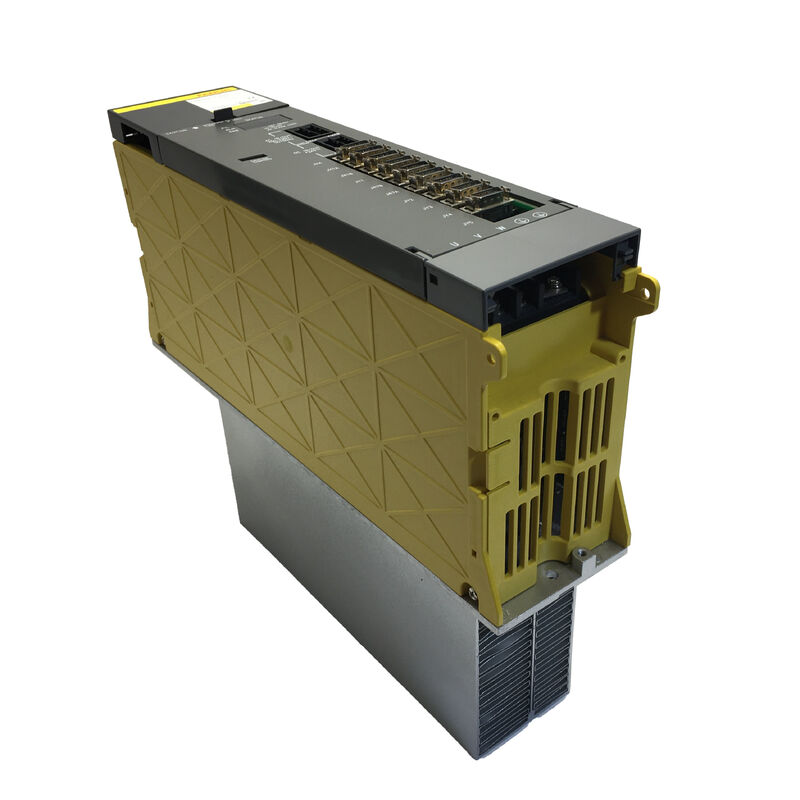

화낙 서보 앰프 A06B-6078-H211 A06B6078H211 AO6B-6O78-H211

Fanuc A06B-6078-H211 | Alpha 시리즈 스핀들 앰프 모듈 SPM-11 — 13.2kW, 48A, 200V, Type I 인터페이스

부품 번호: A06B-6078-H211

유형: AC 스핀들 앰프 모듈 (SPM)

모델: Alpha SPM-11

인터페이스: Type I

정격 입력 전력: 13.2 kW

입력 버스 전압: 283–325 VDC (Alpha PSM 전원 공급 장치 모듈에서)

최대 출력 전압: 230 VAC

정격 출력 전류: 48 A

호환 CNC 시리즈: Series 0, 15, 16, 18, 20, 21, 16i, 18i, 20i, 21i, Power Mate i

호환 스핀들 모터: Alpha 6, Alpha 8, AlphaP 8, AlphaP 12

주변 작동 온도: 0–55°C

일반적인 변형: #H500 (표준), #H501

개요

Fanuc A06B-6078-H211은 Alpha 시리즈 스핀들 앰프 모듈로, 모델명 SPM-11이며, Alpha 전원 공급 장치의 DC 버스에서 13.2kW를 생성하고 최대 230VAC에서 48A의 정격 출력 전류로 Alpha 시리즈 스핀들 모터(6–12kW 클래스)를 구동합니다.트랜지스터 PWM 인버터 토폴로지와 CNC에 대한 Type I 직렬 인터페이스를 사용하며, Fanuc 머시닝 센터, 수직 및 수평 밀링 머신, 드릴 탭 센터에서 발견되는 스핀들 드라이브 모듈입니다. 이는 Fanuc 자체 Robodrill 기계 및 Leadwell CNC 제품군을 포함하여 Fanuc Alpha 드라이브 아키텍처를 기반으로 구축된 CNC 공작 기계 세대에 걸쳐 사용됩니다.SPM-11 전력 등급에서 이 모듈은 해당 기간의 중급 머시닝 센터에 공장 사양으로 적용된 8kW 및 12kW Alpha 스핀들 모터(Alpha 6, Alpha 8, AlphaP 8, AlphaP 12)를 지원합니다.

Alpha 스핀들 앰프 범위에서 SPM-5.5(더 작음)와 SPM-15(더 큼) 사이에 위치하며, 13.2kW의 입력 용량과 48A의 출력 한계로 연결할 수 있는 스핀들 모터를 결정합니다.

A06B-6078-H211은 #H500 및 #H501의 두 가지 주요 접미사 변형으로 존재합니다.

이들은 다른 소프트웨어 버전을 가지며, 일부 구성에서는 다른 인터페이스 보드를 가집니다. 이는 교체 부품을 구할 때 중요한데, CNC에 저장된 스핀들 제어 매개변수와 모듈이 예상하는 통신 프로토콜이 일치해야 하기 때문입니다.

CNC-Shopping 및 기타 전문 공급업체는 #H501 장치가 올바른 버전이 공급되도록 특정 소프트웨어 확인이 필요하다고 언급합니다.

이 두 접미사를 확인 없이 상호 교환 가능한 것으로 취급하면 모듈이 전원은 켜지지만 기계의 CNC와 올바르게 통신하지 못할 수 있습니다.

주요 사양

매개변수

값

스핀들 앰프 모듈은 이 공유 DC 버스에서 전력을 끌어와 스핀들 모터에 필요한 가변 전압, 가변 주파수 AC로 변환합니다.

이 아키텍처 덕분에 SPM-11은 주 전원 AC 공급 장치에 직접 연결되지 않습니다. PSM으로부터 DC 버스 전압을 받아 Type I 직렬 인터페이스를 통해 CNC의 명령에 따라 모터 전력으로 변환합니다.

PSM은 총 모터 부하(스핀들 + 서보 축)에 대해 올바르게 크기가 조정되어야 하며, SPM-11의 13.2kW 입력은 동일한 버스를 공유하는 서보 앰프 모듈과 함께 PSM의 사용 가능한 용량 내에 있어야 합니다.

SPM-11의 "11"은 모듈의 정격 출력 전력 클래스(kW)를 나타냅니다. 200V Alpha 스핀들 앰프 시리즈 내에서 범위는 작은 쪽의 SPM-2부터 큰 쪽의 SPM-55까지입니다.

SPM-11은 중급 Alpha 스핀들 모터에 적합하며, Alpha 세대 공작 기계에서 가장 흔하게 볼 수 있는 스핀들 모듈 중 하나입니다. 따라서 교체 장치, 수리 서비스 및 예비 보드가 애프터마켓에서 잘 지원됩니다.

Type I 인터페이스 — CNC 통신

A06B-6078-H211의 Type I 지정은 스핀들 앰프와 CNC 간의 직렬 통신 인터페이스를 식별합니다. Fanuc는 Alpha 시리즈 스핀들 드라이브 제품군에서 Type I과 Type II의 두 가지 직렬 인터페이스 유형을 사용했습니다.

이들은 상호 교환할 수 없습니다. Type I 스핀들 앰프 모듈은 Type I 스핀들 통신용으로 구성된 CNC를 필요로 하며, Type II 모듈은 Type II 구성 CNC를 필요로 합니다.

잘못된 인터페이스 유형을 설치하면 성능이 저하될 뿐만 아니라, CNC가 모듈과 통신을 설정할 수 없으므로 스핀들이 작동하지 않습니다.

Type I 인터페이스는 기계 공구가 필요로 하는 스핀들 제어 기능의 전체 범위를 포함합니다: 속도 명령 전송, 속도 피드백 수신, 방향 정지 위치 지정, 다기능 기계용 Cs 축(스핀들 윤곽 축) 제어, Z축 피드와의 리지드 탭 동기화.

SPM-11의 1:100 속도 제어 범위와 최대 속도의 ±0.1% 속도 정확도는 CNC의 폐쇄 루프 속도 조절 하에 이 직렬 링크를 통해 유지됩니다.

CNC가 스핀들 속도 명령을 발행하면, SPM-11은 PWM 인버터를 통해 이를 실행하고, 출력 주파수와 전압을 조정하여 스핀들 모터를 명령된 속도로 가져오고 가변 절삭 부하 토크에 대해 이를 유지합니다.

스핀들 모터의 MZi 또는 M 센서에서 오는 속도 피드백은 동일한 인터페이스를 통해 CNC로 다시 전송되어 속도 제어 루프를 닫습니다.

호환 스핀들 모터

A06B-6078-H211은 13.2kW / 48A 출력 범위 내에서 다음 Alpha 시리즈 스핀들 모터를 구동합니다:

Alpha 6 (α6):

Alpha 시리즈 6kW 클래스 스핀들 모터로, 일반적으로 소형 머시닝 센터 및 드릴 탭 센터에 사용됩니다. SPM-11은 Alpha 6의 전류 요구 사항에 충분한 크기입니다.

Alpha 8 (α8): Alpha 세대 머시닝 센터에서 SPM-11과 가장 일반적인 조합입니다. CNC-Electronics는 이를 이 드라이브 모듈에 장착된 "일반적인" 모터로 확인합니다. Alpha 8은 연속 및 단기 출력 수준 모두에서 SPM-11의 정격 전류 내에서 작동합니다.

AlphaP 8 (αP8): 8kW 클래스의 AlphaP 시리즈 모터로, P형(강력형) 변형으로 저속 범위에서 향상된 토크를 제공합니다. 정격 전류는 SPM-11의 48A 출력 용량 내에 있습니다.

AlphaP 12 (αP12): 12kW 클래스의 AlphaP 시리즈 모터입니다. 이것이 SPM-11이 구동할 수 있는 가장 큰 모터입니다. 모듈의 정격 전류 상단에서 작동할 때, AlphaP 12를 지속적인 중절삭 사이클에서 실행할 때 PSM 크기 조정 및 주변 온도 조건을 확인해야 합니다.

이 목록 외의 스핀들 모터(특히 Alpha 15 또는 Alpha 22와 같은 더 큰 Alpha 모터)를 연결하면 지속적인 과전류 경보 및 잠재적인 모듈 손상 위험이 있습니다. 스핀들을 작동하기 전에 스핀들 앰프 모듈의 모터 유형 매개변수가 연결된 모터에 맞게 올바르게 설정되어야 합니다.보호 및 환경 작동 조건

SPM-11은 CNC의 소프트웨어 모니터링과 독립적으로 작동하는 세 가지 계층의 하드웨어 보호 기능을 통합합니다: 과전류 보호(지속적인 과전류 시 권선 손상 전에 출력 트랜지스터를 차단), 과전압 보호(DC 버스 전압을 모니터링하고 재생 에너지가 버스 전압을 안전 한계 이상으로 상승시킬 경우 개입), 열 보호(모듈 온도를 모니터링하고 내부 열 임계값을 초과하면 출력을 줄이거나 차단).

모듈은 0°C에서 55°C의 주변 온도에서 올바르게 작동합니다. 55°C 이상에서는 열 보호 회로가 모듈이 차단되기 전에 출력을 제한하기 시작하며, 이는 중 생산 시 스핀들 출력 저하로 나타납니다. 이는 스핀들 성능 문제처럼 보이지만 실제로는 캐비닛 냉각 문제입니다. 드라이브 캐비닛의 주변 온도를 정격 범위 내로 유지하는 것이 주요 예방 조치입니다.

1,000m 이상의 설치 고도에서는 약 100m당 1°C씩 출력 출력을 저하시켜야 합니다(열 헤드룸 감소에 해당). 고지대 설치의 경우, 이는 기계 제조업체 또는 Fanuc의 응용 프로그램 문서와 확인해야 할 매개변수입니다.

경보 코드 및 일반적인 고장 모드

SPM-11은 모듈 전면의 LED 표시등과 CNC로 통신되는 경보 코드를 조합하여 오류를 보고합니다. 서비스에서 가장 자주 발생하는 경보는 다음과 같습니다:

경보 12 (과전류 / 스핀들 모터 고장):

PE와 모터 전원선(U, V, W) 사이의 절연이 파괴되었을 때 나타납니다. 진단 절차는 앰프 단자에서 모터 전원선을 제거하고 PE와 각 제거된 선 사이의 절연을 테스트하는 것입니다. 앰프 단자에서 절연이 양호하지만 모터 자체에서는 그렇지 않은 경우, 문제는 모터 권선에 있는 것입니다. 모듈에는 문제가 없습니다.

경보 03 (DC 링크 충전 오류): DC 버스 전압에 문제가 있음을 나타냅니다. 이는 PSM, PSM 또는 SPM-11의 DC 링크 커패시터 또는 상호 연결 버스 바일 수 있습니다.

C0, C1, C2 (통신 오류): CNC와 SPM 모듈 간의 직렬 통신 손실 또는 오류를 나타냅니다. 원인에는 잘못된 인터페이스 보드 유형, 케이블 오류 또는 CNC 스핀들 소프트웨어 버전과 모듈의 소프트웨어 버전 간의 매개변수 불일치가 포함됩니다. 특히 #H500 및 #H501 변형이 관련된 경우 주의해야 합니다.

조달, 교환 및 수리A06B-6078-H211은 수리 가능한 모듈입니다. CNC-Electronics, Fanucworld, DNC-Electronics와 같은 전문 회사는 교환 장치를 재고로 보유하고 있으며 제어/인터페이스 보드 및 전원 보드 모두를 포함하는 수리 서비스를 제공합니다. 교체 부품을 구할 때 주문 전에 기계가 #H500 또는 #H501을 필요로 하는지 확인하십시오. 위에서 언급했듯이, 이들은 다른 소프트웨어 버전을 가지며 항상 상호 교환 가능한 것은 아닙니다. 스핀들 경보 동작이 모터나 배선보다는 모듈을 가리키는 기계의 경우, 교체를 결정하기 전에 Fanuc 테스트 장비에서 의심되는 모듈을 벤치 테스트하는 것이 적절한 진단 단계입니다.

FAQ

Q1: A06B-6078-H211은 어떤 스핀들 모터를 구동할 수 있습니까?

SPM-11 모듈은 13.2kW / 48A 출력 범위 내의 Alpha 시리즈 스핀들 모터용으로 정격되어 있습니다: Alpha 6, Alpha 8, AlphaP 8, AlphaP 12. Alpha 8이 가장 일반적인 조합입니다. 더 큰 모터(예: Alpha 15 또는 Alpha 22)를 연결하면 모듈의 정격 전류를 초과하여 지속적인 과전류 경보가 발생합니다. 스핀들을 작동하기 전에 모듈의 모터 유형 매개변수가 연결된 모터와 일치하도록 설정해야 합니다.

Q2: #H500 및 #H501 변형 간의 차이점은 무엇입니까?

둘 다 동일한 전력 하드웨어와 출력 등급을 공유하는 SPM-11 모듈입니다. 차이점은 소프트웨어 버전과 경우에 따라 장착된 인터페이스 보드에 있습니다. 소프트웨어 버전은 CNC의 스핀들 제어 소프트웨어와 호환되어야 합니다. 기계가 처음 제작될 때 #H500 또는 #H501이 지정되었습니다. 소프트웨어 확인 없이 하나를 다른 것으로 대체하면 CNC와 통신하지 못하는 모듈이 발생할 수 있습니다. 스핀들이 작동하지 않고 통신 오류(C0, C1 또는 C2)가 발생합니다. 교체 부품을 주문하기 전에 항상 필요한 변형을 확인하십시오.

Q3: A06B-6078-H211과 호환되는 CNC 컨트롤은 무엇입니까?

SPM-11 Type I 인터페이스는 Fanuc CNC Series 0, 15, 16, 18, 20, 21 및 해당 i-시리즈 변형(16i, 18i, 20i, 21i, Power Mate i)과 호환됩니다. CNC는 Type I 스핀들 직렬 통신용으로 구성되어야 합니다. Type II CNC는 다른 스핀들 앰프 모듈이 필요하며 수정 없이는 A06B-6078-H211을 사용할 수 없습니다.

Q4: 경보 12가 나타나는데, SPM-11 모듈이 고장난 것입니까?

반드시 그런 것은 아닙니다. 경보 12는 스핀들 모터 권선 또는 모터 전원 케이블의 절연 파괴로 인해 가장 흔하게 발생하는 과전류 조건을 나타내며, 모듈 고장이 아닙니다. 진단 절차는 다음과 같습니다: 기계 전원을 끄고, 앰프 출력 단자에서 모터 전원선(U, V, W)을 제거한 다음, 전원을 켜고 스핀들을 명령합니다. 경보 12가 사라지면 PE와 각 제거된 선 사이의 절연 저항을 확인하십시오. 허용 가능한 절연은 수백 메가옴 범위입니다. 모터 단자에서 절연이 실패하면 모터 수리가 필요합니다. 절연이 양호하지만 선이 제거된 상태에서도 경보 12가 다시 나타나면 SPM-11 모듈의 전력단에 문제가 있는 것입니다.

Q5: A06B-6078-H211은 수리할 수 있습니까, 아니면 전체 장치를 교체해야 합니까?

완전히 수리 가능합니다. 모듈은 제어/인터페이스 보드와 전원 보드의 두 가지 주요 보드로 구성됩니다. 전문 CNC 드라이브 수리 업체는 두 보드 모두를 테스트하고 수리하며, 고장난 전력 트랜지스터, 커패시터 열화 및 인터페이스 보드 오류를 처리합니다. 수리에는 일반적으로 반환 전에 성능을 확인하기 위해 실제 스핀들 모터와 함께 Fanuc 테스트 장비에서 포괄적인 벤치 테스트가 포함됩니다. 작동하는 재컨디셔닝된 장치를 결함 있는 코어 반환과 교환하는 교환 프로그램도 사용할 수 있으며, 원래 장치의 부품 수준 수리를 기다리는 것보다 다운타임을 줄여줍니다.
