| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-6078-H206 |

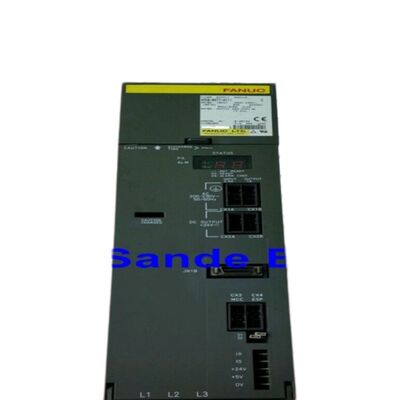

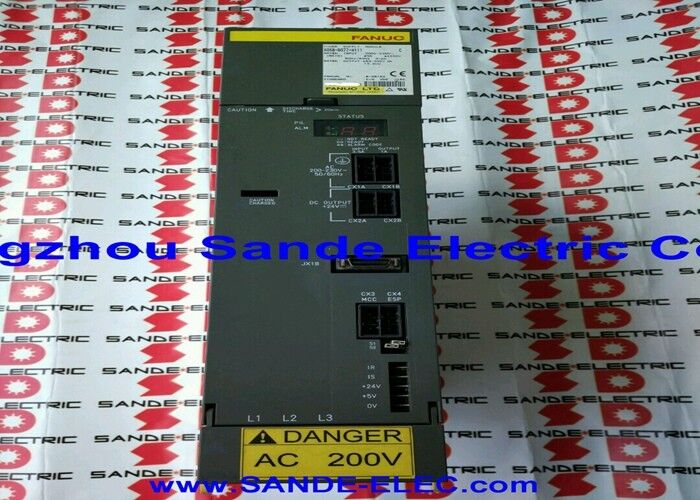

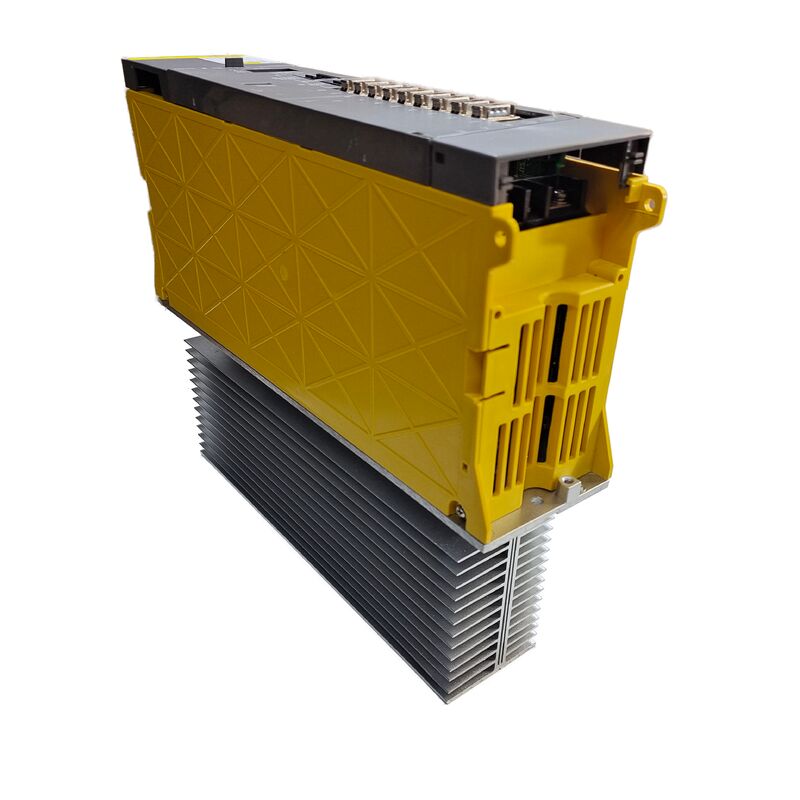

의Fanuc A06B-6078-H2061세대 알파 시리즈 스핀들 증폭기 모듈, SPM-5로 지정되어 있습니다.5, Fanuc의 A06B-6078 스핀드 증폭기 가족.
컴팩트 5.5kW 스핀드 모듈으로서 두 가지 특정 설치 시나리오를 위해 설계되었습니다.소형 CNC 기계 도구의 주요 스핀드 드라이브로 스핀드 전력 요구 사항이 3.7~5.5kW 연속 범위그리고 주파수와 비교하여 주파수의 전력 수요가 소박한 쌍 주파수 가공 센터 및 회전 센터에서 부차 또는 하위 스핀들 증폭기로.
The A06B-6078 series occupies a distinct position in Fanuc's alpha amplifier history as the first-generation alpha platform — the original alpha series modules that introduced the integrated PSM/SVM/SPM architecture before the higher-resolution HRV (High Response Vector) refinements appeared in the later A06B-6082, A06B-6088 및 A06B-6102 시리즈. 이 첫 번째 세대의 아키텍처는 아키텍처적으로 완전합니다: PSM는 공유 DC 버스를 제공하며, SVM 모듈은 서버 축 드라이브를 처리합니다.그리고 SPM 모듈은 스핀드를 처리합니다.A06B-6078-H206는 이 표준 아키텍처의 참가자이며, A06B-6079 SVM 시리즈와 함께 같은 증폭기 레일 위에 장착되어 있습니다.
66.8 × 70mm 모듈의 발자국은 5.5kW 스핀드 드라이브에 대한 물리적으로 컴팩트합니다. Fanuc의 통합 드라이브 모듈 설계 철학의 결과입니다.
모듈의 작은 크기는 주 스핀드 드라이브와 축 모듈이 이미 차지하고있는 캐비닛에 하위 스핀드 또는 부차 스핀드 증폭기로 설치하는 것이 실용적이었습니다.2차 스핀드 전자 장치에 전용 캐비닛 섹션을 요구하지 않고.
| 매개 변수 | 가치 |
|---|---|
| 모듈 모델 | SPM-55 |
| 인터페이스 | 타입 1 (첫 번째 세대 알파) |
| 전력 시리즈 | 200VAC (표준 전압) |
| 피드백 커넥터 | JY2와 JY4 |
| 크기 | 66.8 × 70 × 163.5 mm |
| 전력 공급원 | 알파 PSM 공유 DC 버스 |
| 부분 변수 | #H500, #H501 |
| 호환성 있는 SVM | A06B-6079 시리즈 |
| 호환되는 PSM | 1세대 알파 PSM |
A06B-6078-H206의 타입 1 인터페이스는 스핀드 시리즈 인터페이스를 통해 스핀드 드라이브를 CNC에 연결하여 고급 스핀드 기능을 가능하게합니다.스핀드 동기화1세대 알파 스핀들 능력을 정의하는 방향성
피드백은 스핀드 모터 위치 코더 신호와 온도 모니터 입력을 각각 운반하는 JY2 및 JY4 커넥터를 통해 드라이브에 도착합니다.
This JY2/JY4 feedback arrangement is specific to Type 1 (and original) interface spindle drives and is an important identification characteristic when distinguishing the A06B-6078-H206 from later-generation spindle modules.
2형, 3형,그리고 타입 4 인터페이스 스핀드 증폭기는 위치 피드백을 위해 다른 커넥터 배열과 다른 매개 변수 세트를 사용합니다, 그리고 타입 2/3/4 스핀들 증폭기용으로 설계된 기계는 A06B-6078-H206을 인터페이스 변환 없이 드롭 인 대체로 사용할 수 없습니다.
The JY2 connector carries the spindle motor's pulse coder feedback — the position and speed signal that the spindle drive uses for velocity control and for servo-mode position control during rigid tapping and Cs axis operation.
JY4 커넥터는 모터 와일링에 탑재된 열역으로부터 모터 과열 신호를 전달합니다.로킹 손상 발생 전에 AL-01 모터 과열 경보를 작동시키는 열 보호 입력 장치두 개의 연결은 손상되지 않고 드라이브가 완전한 보호로 작동하려면 올바르게 배선되어야합니다.
SPM-5.5의 5.5kW 연속 전력 클래스는 일반적으로 7.5kW에서 30kW 스핀드 드라이브를 실행하는 대부분의 생산 가공 센터의 주요 스핀드 모듈보다 낮습니다.
This power class is appropriate for sub-spindles on twin-spindle CNC turning centres — the sub-spindle in this configuration accepts the workpiece from the main spindle and performs secondary operations (rear-face drilling, 회전, 힌팅) 은 주 스핀드의 전체 용량을 거의 필요로하지 않는 전력 수준입니다.
하위 스핀드의 낮은 연속 수요는 SPM-5.5를 더 큰 스핀드 증폭기의 비용과 크기없이 올바르게 지정 된 모듈로 만듭니다.
더 작은 CNC 기계 도구에 콤팩트 수직 가공 센터, 드릴 앤 탭 기계, 작은 수평 가공 센터 및 특수 CNC 기계에 SPM-55는 응용 프로그램의 재료 제거 속도와 도구 크기가 5의 범위에 맞을 때 주요 스핀드 드라이브로 적합합니다..5kW 연속 스핀드 전력 예산
가벼운 합금 가공, 플라스틱 가공 및 PCB 드릴링은 5.5kW 스핀드가 작업 부품 및 도구 요구 사항에 실용적으로 일치하는 전형적인 프로세스입니다.
A06B-6078 시리즈는 첫 번째 알파 세대이며, A06B-6082, A06B-6088 및 A06B-6102 시리즈에서 도입 된 더 높은 해상도의 HRV 개선보다 오래되었습니다.기계의 증폭기 스택 내부, H206는 1세대 알파 시스템 설치를 정의하는 동일한 PSM와 동일한 A06B-6079 SVM 시리즈로 작동합니다.
A06B-6078-H206로 장착된 기계에는 일치하는 1세대 PSM (A06B-6087 시리즈 또는 A06B-6081 시리즈) 및 A06B-6079 SVM 모듈이 있습니다.모두 같은 DC 버스를 공유하고 Fanuc CNC 인터페이스의 같은 시대.
이 시스템 아키텍처의 일관성은 유지보수를 위해 실질적으로 중요합니다.고장난 H206을 후대의 SPM 모듈로 교체하는 경우 드라이브 통신 프로토콜 또는 PSM 인터페이스 사양이 다르면 PSM 및 SVM 모듈 업그레이드가 필요할 수 있습니다..
원본 A06B-6078-H206을 다른 세대의 스핀들 모듈으로 대체하기 전에 시스템 호환성을 확인합니다.
Q1: A06B-6078-H206 (#H500) 와 #H501 변종을 구별하는 것은 무엇입니까?
#H500 및 #H501 후자는 A06B-6078-H206 ′′ 내에서 일반적으로 PCB의 중소 개정, 부품 교체 또는 지역 시장 사양과 관련된 소소한 개정 차이를 식별합니다.둘 다 SPM-5로 작동합니다..5 동일한 JY2/JY4 피드백 커넥터와 동일한 기능성을 가진 1형 인터페이스 스핀드 모듈.
대부분의 대체용 용어에서 #H500과 #H501은 상호 교환됩니다.
설치 전에 특정 기계와 제어 조합에 대한 하드웨어 개정 특정 매개 변수 조정이 필요한지 서비스 제공자와 확인합니다.
Q2: 왜 A06B-6078-H206는 JY2 및 JY4 커넥터를 사용하지만 나중에 스핀들 모듈은 사용하지 않는가?
JY 커넥터 명칭은 1세대 알파 시리즈 스핀들 증폭기 인터페이스 아키텍처에 특이하다.후속 세대 (형 2/3/4) 는 피드백 및 제어 신호 연결을 재구성했습니다., 피드백 회로 설계가 진화함에 따라 다른 커넥터 이름과 핀 배열을 사용하여.
H206의 JY2/JY4 인터페이스는 원래 설계의 일부입니다. 스핀드 모터의 펄스 코더와 열전istor가 여기에 연결됩니다.그리고 CNC의 스핀들 인터페이스는 스핀들 증폭기의 내부 처리를 통해 피드백 신호를 수신.
올바른 어댑터 구성 없이 JY2/JY4형 스핀드 모터를 후대의 스핀드 증폭기로 연결하려는 시도는 경보 상태를 생성합니다.
Q3: A06B-6078-H206은 A06B-6082-H206 SPM-5를 대체할 수 있습니까?5?
A06B-6082 시리즈는 향상된 HRV 스핀드 제어와 함께 두 번째 세대의 알파 스핀드 모듈 시리즈입니다.
The A06B-6078 (first generation) and A06B-6082 (second generation) share the same SPM model designations and similar electrical ratings but differ in their control PCB architecture and CNC parameter compatibility.
세대 간 교체에는 CNC 호환성 및 매개 변수 호환성을 확인해야합니다. 항상 간단한 교환이 아닙니다.생산 기계에서 크로스 세대 교체 시도하기 전에 Fanuc의 스핀들 증폭기 호환성 문서 또는 자격을 갖춘 서비스 제공자에게 문의하십시오..
Q4: A06B-6078-H206가 고장 났을 때 어떤 CNC 경보 코드가 생성됩니다?
스핀드 증폭기 경보는 CNC 조작자 디스플레이에 SP-xxx 경보 번호로 표시됩니다.
AL-09 ( 과열 전력 반도체) 는 일반적으로 열 결함을 나타냅니다. 모듈의 냉각 팬은 먼저 확인해야합니다. AL-12 (DC 링크 과류) 는 출력 단계 결함을 나타냅니다.일반적으로 스핀드 모터 와일링 단열 고장 후AL-03 (DC 연결 피지 튀어) 및 AL-04 (입기 피지 튀어) 는 드라이브 내의 전자 부품 고장을 나타냅니다.
AL-01 (모터 과열) 및 AL-02 (비용 속도 오차) 는 일반적으로 드라이브 자체보다는 모터 또는 모터 피드백 문제를 나타냅니다.모듈 몸의 경보 LED는 어떤 경보가 활성화 될 때 켜집니다 ∙ 특정 경보 번호는 CNC 디스플레이에서 읽어야 합니다.
Q5: 실패한 A06B-6078-H206에 대한 서비스 옵션은 무엇입니까?
교환은 가장 일반적인 접근법입니다. 고장난 모듈은 테스트 된 보증된 리뉴얼 된 단위로 교환하여 Fanuc 서비스 시설로 전송됩니다.부품 수준 수리 또한 서비스 가능한 부품에 로컬 된 오류에 사용할 수 있습니다.: 출력 단계의 트랜지스터 모듈, 냉각 팬 및 내부 안전 장치가 서비스 부품으로 제공되며 모듈 리뉴얼 과정에서 정기적으로 교체됩니다.H206에 포함된 PCB는 Fanuc에서 개별 부품으로 판매되지 않습니다.그러나 전문 수리 시설은 전체 모듈 재건의 일환으로 서비스 인벤토리 및 보드 수준의 결함을 처리합니다.제대로 정비된 A06B-6078-H206 모듈은 다시 운용하기 전에 적절한 알파 스핀드 모터로 Fanuc PSM/SVM 테스트 구성에서 부하 상태에서 테스트되어야 합니다..
