신품 화낙 스핀들 앰프 A06B-6064-H302 A06B6064H302 A06B-6064-H302

Fanuc A06B-6064-H302 | AC 디지털 스핀들 드라이브 — MDL 1.5 / 2 (1.5S/2S 모터), 시리얼 피드백, A06B-6064 시리즈, FANUC 0-C/15/16/18/21 호환

개요

Fanuc A06B-6064-H302는 Fanuc의 A06B-6064 시리얼 스핀들 앰프 제품군의 AC 디지털 스핀들 드라이브로, MDL 1.5 및 2에 구성되어 있습니다. 이는 A06B-6064 시리즈 중 가장 작은 출력 등급의 스핀들 모터이며, 특히 1.5S 및 2S Fanuc AC 스핀들 모터 모델입니다.이 모터들은 A06B-6064 스핀들 드라이브 범위의 하위 단을 차지합니다. 즉, 스핀들 출력 요구 사항이 적고 캐비닛 공간이 제한적인 소형 머시닝 센터, 소형 선반 센터 및 CNC 밀링 머신에 적합한 컴팩트하고 저출력 스핀들 드라이브입니다.A06B-6064 시리즈는 Fanuc의 디지털 시리얼 스핀들 앰프 세대를 나타냅니다. 이는 이전의 아날로그 스핀들 드라이브에서 스핀들 드라이브와 CNC 간의 디지털 통신으로 전환된 것입니다.

이 아키텍처에서 CNC는 시리얼 디지털 인터페이스를 통해 스핀들 속도 및 방향 명령을 보내고, 스핀들 드라이브는 동일한 시리얼 링크를 통해 모터 속도 피드백 및 상태를 반환합니다.

이는 이전 스핀들 드라이브 세대에서 필요했던 아날로그 신호 컨디셔닝을 제거하고 스핀들을 축 서보 드라이브와 동일한 디지털 제어 환경으로 가져옵니다.

공작 기계 설치 시 A06B-6064-H302는 항상 동일한 기계의 C 시리즈 서보 앰프 장치(A06B-6066 시리즈)와 쌍을 이룹니다. 이 쌍은 FANUC 0-C, 15, 16, 18 및 21 제어 장치에 기반하여 두 드라이브 제품군이 모두 사용되던 시대에 공장 표준 조합이었습니다.

스핀들 드라이브와 서보 드라이브는 동일한 제어 캐비닛을 공유하며, 각각 CNC의 시리얼 스핀들 인터페이스 및 PWM 서보 축 인터페이스에 연결됩니다.

이 쌍을 이해하는 것은 기계 유지 보수에 중요합니다. 스핀들 드라이브의 고장은 A06B-6064-H302 장치 및 해당 PCB 어셈블리로 격리되는 반면, 축 고장은 A06B-6066 서보 장치와 관련됩니다.

주요 사양

매개변수

값

1.5S 모터는 약 1.5kW의 연속 스핀들 출력을 제공하고, 2S 모터는 약 2kW를 제공합니다. 둘 다 6S, 12S 또는 22S와 같은 더 큰 스핀들 모터 등급의 더 높은 kW 출력을 요구하지 않는 소형-중형 공작 기계용 컴팩트 스핀들 모터입니다.

이들의 적당한 출력 정격에도 불구하고, A06B-6064-H302의 1.5S 및 2S 모터는 시리즈의 더 큰 모터와 동일한 품질의 디지털 속도 및 토크 제어를 받습니다. 모터와 드라이브 간의 시리얼 피드백 루프는 정확한 속도 조절, CNC의 스핀들 가속 매개변수에 따른 부드러운 가속 및 감속, 그리고 스핀들이 Z축 이송과 연계하여 프로그래밍된 스핀들 위치를 추적해야 하는 리지드 탭 작업에 대한 안정적인 동기화를 제공합니다.

리지드 탭은 머시닝 센터에 중요한 기능입니다. 탭 작업 중 스핀들 위치 제어를 엄격하게 유지하는 스핀들 드라이브의 능력은 나사산 품질과 공구 수명을 직접적으로 결정합니다.

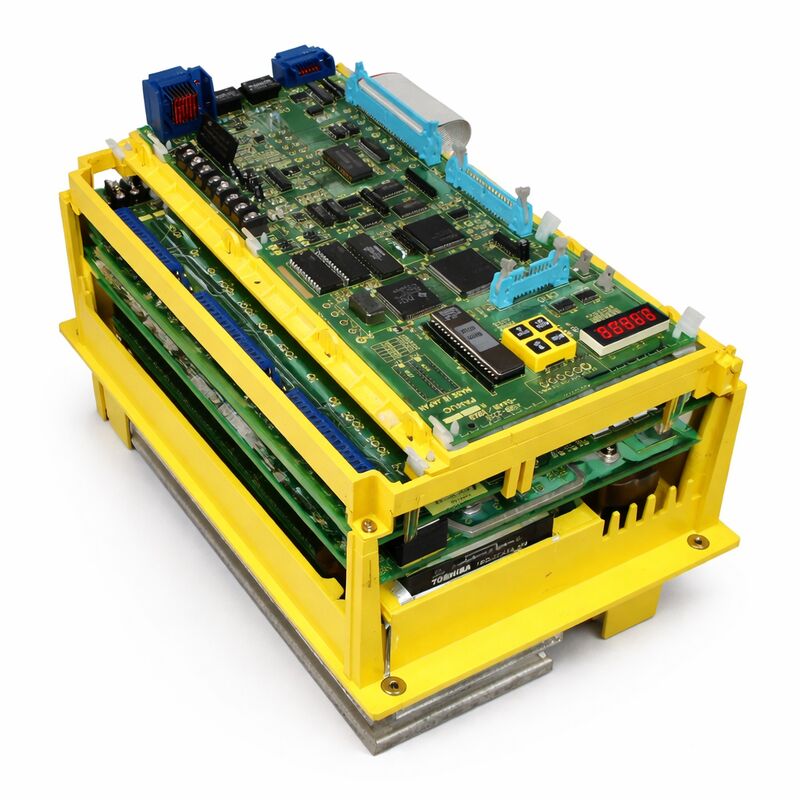

3-PCB 아키텍처 및 서비스 용이성

A06B-6064-H302는 A06B-6064 시리즈 전반에 걸쳐 표준인 3개의 보드 내부 아키텍처를 사용합니다. 배선/인터페이스 보드, 제어 보드 세트(A16B-2201-0440 및 A16B-2100-0070), 전원 보드(A20B-1005-0190)입니다.

각 보드는 별도의 기능을 수행합니다. 인터페이스 보드는 CNC 시리얼 링크, 제어 보드 및 전원 섹션 간의 신호를 라우팅합니다. 제어 보드는 디지털 속도 및 토크 조절 알고리즘을 처리합니다. 전원 보드는 AC 정류, DC 버스 및 IGBT 출력 스위칭을 관리하여 DC 버스 에너지를 스핀들 모터를 구동하는 3상 AC 전류로 변환합니다.

이러한 보드 분리는 일반적인 현장 고장이 전체 드라이브 장치를 교체하는 대신 하나의 보드를 교체하여 해결될 수 있음을 의미합니다. 전원 보드의 고장난 전력 트랜지스터는 제어 보드가 계속 작동하는 동안 교체할 수 있습니다.

잘못된 속도 조절을 유발하는 손상된 제어 보드는 독립적으로 교체되며, 기능하는 전원 보드는 그대로 둡니다. 수리 전문가는 정확히 이러한 이유로 두 가지 제어 보드 변형과 A20B-1005-0190 전원 보드를 개별 서비스 부품으로 재고합니다.

시리얼 피드백 및 CNC 인터페이스

A06B-6064-H302의 시리얼 피드백 인터페이스는 CNC의 스핀들 위치 루프에 필요한 업데이트 속도로 모터 샤프트 위치 및 속도 데이터를 CNC로 다시 통신합니다. 이 피드백 경로는 리지드 탭을 가능하게 합니다. CNC는 시리얼 피드백을 통해 전송되는 스핀들의 실시간 각도 위치를 사용하여 탭 작업 전반에 걸쳐 Z축 전진을 스핀들 회전과 턴별로 동기화합니다.

시리얼 인터페이스는 또한 드라이브 상태 정보(경보 코드, 도달 속도 신호, 부하 모니터링 데이터)를 드라이브에서 CNC로 전달하여, 아날로그 인터페이스 드라이브로는 불가능했던 스핀들 드라이브 상태에 대한 가시성을 CNC에 제공합니다.

스핀들 드라이브가 경보를 생성하면 CNC는 시리얼 인터페이스를 통해 경보 코드를 수신하고 운영자 패널에 표시하여 기계 운영자 및 유지 보수 엔지니어의 고장 진단을 단순화합니다.

자주 묻는 질문

Q1: 드라이브 설명에 MDL 1.5, 2라고 되어 있는데, 하나의 장치가 1.5S와 2S 모터 모두를 커버하나요?

예. A06B-6064-H302는 1.5S 및 2S 모터 모델 모두를 구동하도록 구성되어 있습니다. 이는 매개변수 설정에 따라 제어하는 모터가 결정되는 단일 드라이브 장치입니다. 1.5S 모터와 함께 설치될 때, 모터의 시리얼 피드백이 드라이브에 자신을 식별하고, 드라이브는 해당 매개변수 세트를 사용합니다.

2S 모터에 장착된 동일한 드라이브 장치는 2S 모터의 매개변수를 사용합니다. 하나의 부품 번호로 이러한 이중 모터 커버리지는 기계군에 두 가지 모터 크기를 보유할 수 있는 기계 공장의 예비 부품 재고를 단순화합니다.

Q2: A06B-6064-H302의 가장 일반적인 고장 모드는 무엇인가요?

전원 보드에서는 IGBT 트랜지스터 고장이 가장 빈번한 결함입니다. 이는 일반적으로 모터 권선 절연 파괴로 인해 발생하며, 결함 전류가 드라이브의 출력단을 통해 흐르게 됩니다.

제어 보드에서는 부품 노후화 및 전해 커패시터 열화가 시간이 지남에 따라 속도 조절 오류 및 CNC와의 디지털 통신 오류로 이어집니다. 냉각 팬 고장은 모든 부품의 열 스트레스를 가속화하므로, 정기 유지 보수 중에 팬의 작동 상태를 확인하는 것이 중요합니다.

CNC의 스핀들 경보 코드는 어떤 결함 범주가 활성 상태인지 식별하여 수리 기술자를 특정 보드 또는 부품으로 안내합니다.

Q3: A06B-6064-H302가 1.5S 및 2S 이외의 스핀들 모터를 구동할 수 있나요?

아니요. 드라이브의 전력단 및 매개변수 세트는 1.5S 및 2S 모터 등급에 맞춰져 있습니다.

더 큰 스핀들 모터(예: 6S 또는 12S)를 H302에 연결하면 가공 부하 중에 드라이브가 정격 전류 범위를 벗어나 작동하여 과전류 보호가 트리거되거나 심한 경우 출력단이 손상될 수 있습니다.

항상 스핀들 드라이브 모델을 스핀들 모터 모델과 일치시키십시오. A06B-6064 부품 번호의 H 접미사 번호는 드라이브가 설계된 모터 등급을 식별합니다.

Q4: 리지드 탭에는 A06B-6064-H302 외에 추가 하드웨어가 필요한가요?

리지드 탭에는 CNC에 소프트웨어 옵션으로 리지드 탭 기능이 활성화되어 있어야 하며, 스핀들 모터에는 CNC가 Z축 모션과 스핀들 위치를 동기화하는 데 사용하는 각도 위치 피드백을 제공하는 시리얼 펄스 코더가 있어야 합니다.

A06B-6064-H302의 시리얼 피드백 인터페이스는 이 위치 피드백을 지원합니다.

CNC의 매개변수는 특정 스핀들 및 탭 형상에 대해 구성되어야 합니다. 표준 H302 드라이브, 시리얼 엔코더 장착 스핀들 모터 및 적절한 CNC 매개변수 설정 외에 추가 하드웨어는 필요하지 않습니다.

Q5: A06B-6064-H302는 A06B-6064-H303 또는 다른 인접 모델과 호환되나요?

A06B-6064 시리즈 내에서 각 H 접미사 변형은 특정 모터 모델에 해당합니다. H302는 1.5S/2S, H303은 3S, H305는 6S, H312는 12S 등입니다.

제어 보드는 여러 변형에 걸쳐 공유되지만(동일한 A16B-2201-0440 및 A16B-2100-0070이 여러 A06B-6064 모델에 나타남), 전원 보드 및 일부 매개변수 펌웨어는 모터 등급 간에 다릅니다.

H303 또는 H305는 전원 보드 호환성을 확인하고 올바른 모터 매개변수를 로드하지 않고 H302를 대체해서는 안 됩니다. 더 큰 모터의 드라이브 특성이 H302의 전력단 구성 요소와 올바르게 작동하지 않거나 그 반대일 수 있기 때문입니다.
