의Fanuc A06B-6058-H334Fanuc의 S 시리즈 드라이브 플랫폼의 3 채널 AC 디지털 서보 증폭 장치입니다. L, M, N로 지정된 세 개의 서보 축을 동시에 제어하는 삼축 모듈입니다.각각 0S에서 Fanuc AC 서보모터를 구동할 수 있습니다.5S, 10S 범주입니다.
세 번째 세대의 S 시리즈 증폭기로서, H334는 나중에 A16B-1100-0330 PWM 서보 제어 카드를 가지고 있습니다.이전 S 시리즈 세대에서 디지털 신호 처리를 개선하고 현장에서의 신뢰성을 향상시키는 업데이트.
단일 칸막이에 3축 통합은이 드라이브 세대를위한 Fanuc의 디자인 철학이었습니다:세 개의 개별 단축 구동 단위 대신 별도의 철도 공간을 소비하고 세 개의 별도의 버스 연결 세트 및 결함 전선화가 필요합니다., A06B-6058-H334는 세 축을 하나의 물리적 단위로 통합합니다.
이 통합은 제어 캐비닛의 발자국을 줄이고, 기계의 배선을 단순화했습니다.그리고 3 축 프레싱 머신과 가공 센터의 세보 드라이브 집합을 표준화했습니다..
H334은 FANUC 0-B, 0-C를 구동하는 기계에 바로 맞습니다.80년대 후반부터 90년대에 걸쳐 제작된 기계 도구에 지배적인 Fanuc CNC 하드웨어의 세대가.
이 기계의 대규모 설치 기반은 전 세계적으로 생산되고 있습니다.A06B-6058-H334을 역사적인 호기심보다는 유지 보수 및 수리 작업에 지속적으로 요구되는 예비 부품으로 만드는 것.
| 매개 변수 | 가치 |
|---|---|
| 톱니 | 3 (L, M, N 채널) |
| 지원되는 모터 모델 | 0S 5S 10S |
| 시리즈 | S 시리즈 (3세대) |
| 호환 가능한 제어장치 | FANUC 0-B, 0-C, 시리즈 15 |
| PWM 제어 카드 | A16B-1100-0330 |
| 전력 보드 | A20B-1003-0864 |
| 인터페이스 | PWM 디지털 통신 CNC |
| 주택 | 노란색 프레임 마운트 |
| 무게 | 약 21.21파운드 |
| 상태 | 생산 중단 |
The S-series amplifiers communicate with the CNC control via PWM (pulse-width modulation) interface — a digital protocol that transmits velocity commands and position feedback between the CNC and each drive channel.
이 디지털 통신 경로는 S 시리즈 증폭기를 Fanuc의 제품 역사에서 이전 아날로그 명령 드라이브와 구별합니다.

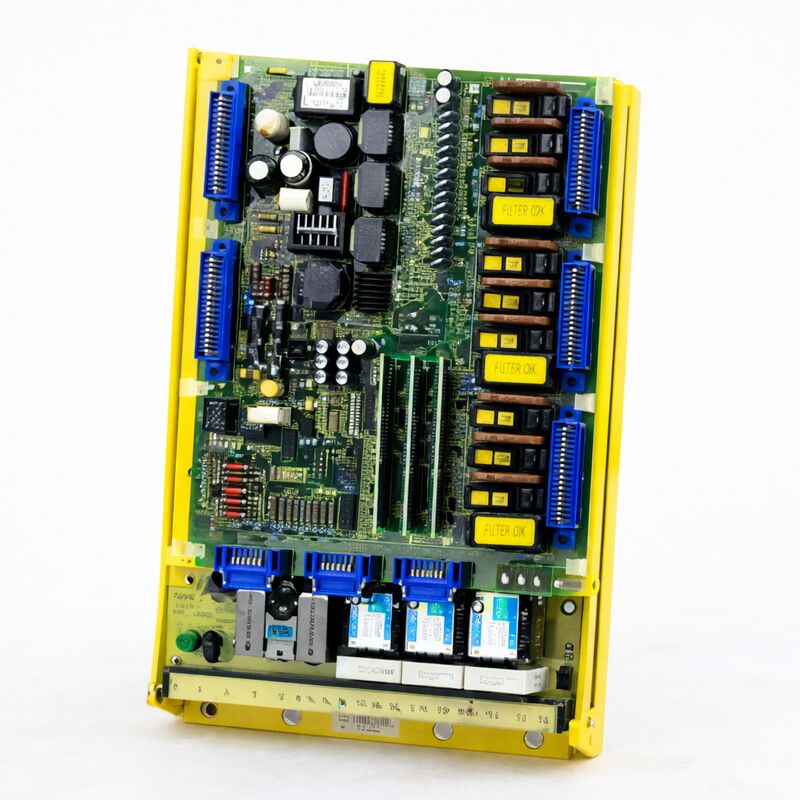

A06B-6058-H334에서 A16B-1100-0330 제어 카드는 장치의 상단에 위치하고 디지털 PWM 통신, 세 개의 축 채널의 현재 제어 루프를 관리합니다.그리고 결함 모니터링 회로.
그 아래에, A20B-1003-0864 전원 보드는 고전압 스위치 단계, DC 버스 및 3 축 집합의 재생 방출 회로를 처리합니다.
작동 드라이브에서 오류가 발생하면 일반적인 원인은 장애 전력 트랜지스터, 손상 된 전해질 용도, 릴레 접촉 마모,그리고 PCB의 흔적에 대한 부식 결함이 일반적으로이 두 보드 또는 출력 단계의 전력 반도체 중 하나에 고립됩니다.
H334 아키텍처에 익숙한 수리 시설은 일반적으로 이러한 특정 고장점을 해결함으로써 드라이브를 작동 상태로 복원 할 수 있습니다.그래서 A06B-6058-H334에 대한 수리 및 재제조 서비스는 생산 종료 후 수십 년 동안 상업적으로 유력합니다..
H334 명칭은 드라이브가 구성된 특정 모터 크기 조합을 식별합니다: 0S / 5S / 10S 모터 범위에 따라 각 크기의 세 채널. Fanuc의 S 시리즈 모터 명명에는숫자는 연속 모멘트 등급을 나타냅니다. 5S는 0S보다 더 높은 출력을 생산합니다.그리고 10S가 다시 올라갑니다.
세 축의 수직 가공 센터에서 X, Y, Z 축이 각기 다른 크기와 마찰 특성을 가진 리드 스크루 메커니즘을 통과합니다.같은 모터 가족을 사용하는 동안 한 장에 세 개의 채널을 모두 갖는 것은 유지보수 인벤토리를 크게 단순화합니다..
L, M, N 채널 표시는 드라이브의 3 축 연결에 해당합니다.
표준 가공 센터에서 L는 일반적으로 한 축을, M는 두 번째, 그리고 N는 세 번째를 구동합니다.Z) 기계 제조업체의 배선 구성과 CNC에서 매개 변수 설정에 달려 있습니다.
H334이 지원하는 FANUC 0-B, 0-C 및 시리즈 15 컨트롤은 생산 시대 동안 산업용 기계 도구에 대한 FANUC의 주요 CNC 플랫폼이었습니다.
0 시리즈는 더 작고 중간 범위의 기계에 대한 비용 효율적인 제어 기능을 제공했으며 15 시리즈는 복잡한 다축 및 고속 애플리케이션에 더 높은 성능을 제공하는 솔루션을 제공했습니다.
두 가족 모두 H334가 구현하는 동일한 PWM 서보 드라이브 인터페이스를 사용했으며, 그렇기 때문에 단일 드라이브 단위가 세 개의 제어 세대를 모두 포함합니다.
이 제어 세대를 실행하는 기계는 수직 및 수평 기계 센터, 살아있는 도구와 함께 회전 센터, 밀링 기계,모리 세키를 포함한 기계 제조업체로부터의 전용 CNC 생산 장비, 마자크, 오쿠마, 마키노 등이 있습니다.
이 기계들이 전 세계 생산 환경에서 계속 작동하는 상태는 A06B-6058-H334의 2차 시장을 유지하는 것입니다.
Q1: "3세대 S 시리즈"는 무엇을 의미하며 이전 S 시리즈 드라이브와 어떻게 다릅니다?
Fanuc의 S 시리즈 디지털 서보 증폭기는 여러 하드웨어 세대를 거쳐 발전했으며, 각각 PWM 제어 카드, 전원 보드 설계 및 신호 처리 기능을 업데이트했습니다.
3세대는 A16B-1100-0330 제어 카드를 탑재하고 있으며, 이전 A16B-1100-0310 및 A16B-1100-0320 변종에 비해 향상된 디지털 전류 제어 기능을 갖추고 있습니다.나중에 제어 카드는 더 나은 하모닉 거부와 더 긴 속도 루프 대역폭을 제공합니다.
유지보수 목적으로, A16B-1100-0330이 이전 S 시리즈 제어 카드와 교환되지 않을 때 대체 보드를 공급 할 때 발전이 중요합니다.
Q2: A06B-6058-H334은 0S/5S/10S 범위를 벗어난 모터와 사용할 수 있습니까?
H334는 0S, 5S, 10S 모터 모델에 구성이 되어 있습니다. 이 범위 밖의 모터를 사용 하 여 20S 또는 30S와 같은 다른 드라이브 단위가 요구되는 더 높은 전류 출력.
과대 모터와 저용량 드라이브를 작동하면 모터 시작 또는 부하에서 과류 보호가 작동합니다.항상 교체 드라이브를 선택하기 전에 모터 이름판에 모터 모델 지정 확인.
Q3: 유닛은 중단되었습니다. 대체 유닛은 어디에서 구입합니까?
리뉴얼된 A06B-6058-H334 단말기와 부가가치 단말기는 기계 폐업, 부가가치 재고 및 전문 수리 공급 업체에서 산업 부품 시장에서 유통됩니다.
Fanuc-certified repair centres and third-party electronics refurbishers offer both exchange units (where the customer's failed unit is rebuilt and returned or a refurbished unit is supplied in exchange) and outright surplus units모든 명실상부 공급자 시험 단위는 Fanuc S 시리즈 테스트 리그에 실제 AC 서보 모터와 함께 출하 전에
Q4: A06B-6058-H334의 가장 일반적인 고장 방식은 무엇입니까?
가장 일반적으로 발생하는 장애는: 세 가지 출력 채널 중 하나 이상의 파기 전력 트랜지스터 (축 과류 또는 드라이브 장애 경보로 표시)전원 보드에서 분해되거나 개방된 전해질 콘덴서 (변동성 축 행동 또는 DC 버스 전압 장애로 나타납니다), 마그네틱 콘택터 접촉 (간헐적 드라이브 준비 결함으로 표시) 과 PCB 추적 연결에 대한 부식 가혹한 환경에서.
A16B-1100-0330 제어 카드의 DAC 출력 및 광섬유 인터페이스 회로 또한 높은 진동 또는 온도 순환 환경에서는 시간이 지남에 따라 고장납니다.
Q5: CNC의 어떤 경보 코드는 A06B-6058-H334의 문제를 나타냅니다?
FANUC 0-B/0-C 및 시리즈 15 제어 장치에서 S 시리즈 드라이브를 가리키는 서보 알람은 일반적으로 CNC 운영자 패널에서 AL-400 시리즈 오류 (서보 알람) 로 표시됩니다.특정 코드는 결함 유형을 식별합니다. 과류 (일반적으로 축에 따라 AL-401 또는 AL-411), 과전압, DC 연결 오류, CNC와 드라이브 사이의 통신 오류.
경보 코드는 어떤 축 채널이 영향을 받았는지 정확히 나타냅니다.
드라이브를 교체하기 전에 오류가 모터, 피드백 케이블 또는 CNC 인터페이스 카드가 아닌 드라이브에 있는지 확인합니다.인코더 피드백 연속성 확인, 그리고 가능한 경우 축 배열을 교환하여 결함이 드라이브와 함께 이동하는지 또는 축 배선과 함께 남아 있는지 결정합니다.
