Fanuc A06B-6058-H006은 Fanuc의 S-시리즈 플랫폼에서 나온 단축 AC 디지털 서보 앰프로, 20S 및 30S 모델 범위의 Fanuc 서보 모터를 구동하도록 구성되었습니다. 3축 H334가 하나의 인클로저에서 3개의 동시 서보 축을 처리하는 반면, H006은 단일 축을 구동합니다. 이는 기계 설계에서 독립적으로 장착된 단축 드라이브를 요구하거나, 드라이브 레일에 개별 축 드라이브가 별도로 배열된 시스템에서 고장난 축을 교체할 때 적합한 장치입니다.20S 및 30S 지정은 Fanuc의 AC 서보 모터 크기 분류를 나타냅니다.
이 중급 S-시리즈 모터는 기계 테이블 드라이브, 테일스톡 및 고정구 축, 회전 축, 그리고 0S/5S/10S 모터가 제공하는 것 이상의 축 토크 요구 사항이 있지만 더 큰 40S 또는 더 높은 용량의 변형이 필요하지 않은 선반, 머시닝 센터 및 특수 CNC 장비의 보조 드라이브 응용 분야에 적합한 연속 토크 기능을 제공했습니다.
H006은 S-시리즈 드라이브 제품군 전체에서 사용되는 동일한 PWM 디지털 인터페이스를 통해 CNC와 통신하므로, S-시리즈가 주요 드라이브 플랫폼이었던 초기 0-B, 0-C 및 시리즈 15 컨트롤뿐만 아니라 시리즈 16, 18, 21 컨트롤의 초기 생산 버전과도 호환됩니다. 이 광범위한 컨트롤 호환성은 H006이 여전히 현장에서 사용되는 다양한 연식의 기계에 적합함을 의미합니다.
주요 사양
| 값 | 축 |
|---|---|
| 단축 (1축) | 지원 모터 모델 |
| 20S, 30S | 시리즈 |
| S-시리즈 디지털 | 호환 컨트롤 |
| FANUC 0-B, 0-C, 15, 16 (초기), 18 (초기), 21 (초기) | 제어 보드 |
| A20B-1003-0090 | 전원 보드 |
| A20B-1003-008x | 인터페이스 |
| PWM 디지털 | 하우징 |
| 컴팩트한 노란색, 소형 S-시리즈 형식 | 응용 분야 |
| 단축 CNC 서보, 선반, 머시닝 센터 | 단축 아키텍처 — 축별 전용 제어 |

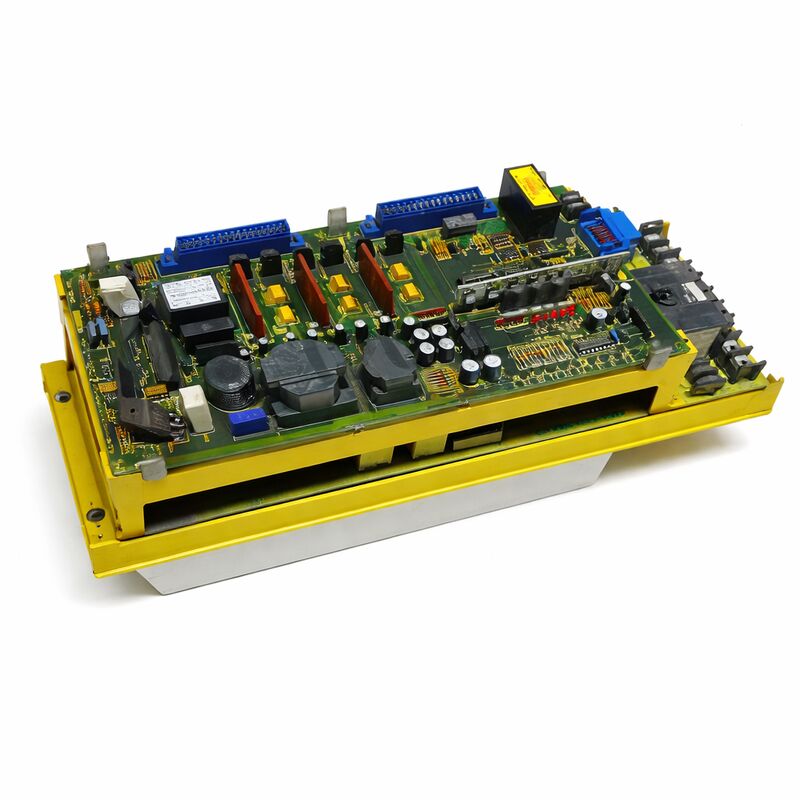

H006의 PWM 제어 보드(A20B-1003-0090)는 CNC로부터 PWM 직렬 인터페이스를 통해 명령을 받아 단일 모터의 속도 및 위치 제어를 처리하며, 고대역폭에서 전류 루프를 닫아 CNC 가공에 필요한 부드럽고 정확한 움직임을 달성합니다.
전원 보드(A20B-1003-008x)는 DC 버스 전압을 S-시리즈 모터 권선을 구동하는 3상 AC 전류로 변환하는 고전류 스위칭 단계를 처리합니다.
Fanuc의 S-시리즈 단축 드라이브는 물리적으로 컴팩트했습니다. H006의 작은 노란색 케이스는 초기 모듈형 다축 시스템에서 요구했던 케이블 관리 복잡성 없이 여러 단축 드라이브를 나란히 장착할 수 있는 밀집된 드라이브 레일 설치를 가능하게 했습니다.
이 컴팩트한 패키징은 공간이 중요한 공작 기계 제어 캐비닛에서 실용적인 이점으로 남았습니다.
20S 및 30S 모터 — 중급 S-시리즈 성능
30S는 20S보다 한 단계 높은 성능을 제공하며, 더 크고 비싼 40S급 하드웨어가 필요한 높은 출력 수준에 도달하지 않고도 중간에서 높은 토크 요구 사항이 있는 응용 분야를 다룹니다.
실제로 20S 및 30S 모터는 중간 무게의 캐리지 및 테일스톡 설계를 갖춘 선반의 X 및 Z 축 드라이브, 니형 밀링 머신의 Y 및 Z 축, 그리고 더 큰 머시닝 센터의 B/C 회전 축에 사용되었습니다.
정확히 이 모터 범위에 맞춰진 H006의 크기는 Fanuc의 S-시리즈 드라이브 카탈로그의 응용 분야별 특성을 반영합니다. 각 부품 번호는 현대 서보 드라이브 플랫폼이 일반적으로 하는 것처럼 광범위한 범위를 조정 가능한 매개변수로 다루기보다는 특정 모터 토크 클래스를 중심으로 설계되었습니다.
PWM 인터페이스 및 다세대 컨트롤 호환성
이 프로토콜은 0-B/0-C/15 컨트롤 세대에 걸쳐 일관되었으며, Fanuc이 알파 시리즈 드라이브에 사용되는 광섬유 직렬 인터페이스로 전환하기 전에 초기 16/18/21 시리즈로 이어졌습니다.
이 프로토콜 연속성 덕분에 H006은 광범위한 컨트롤 유형에서 작동합니다.
1990년대 초 0-B에서 시리즈 16 컨트롤로 업그레이드하는 기계 공장은 기존 S-시리즈 드라이브 하드웨어를 유지할 수 있었습니다. 이는 Fanuc이 컨트롤 세대에 걸쳐 하위 호환성을 유지하도록 만든 중요한 비용 고려 사항이었습니다.
자주 묻는 질문
H006과 H007은 모두 20S/30S 모터 범위를 위한 단축 S-시리즈 디지털 드라이브이지만, 특정 PCB 구성 및 사소한 출력단 매개변수에서 차이가 있습니다.
H007은 A20B-1003-0090 대신 업데이트된 A16B-1100-0300 제어 카드를 갖춘 후기 변형입니다.
실제로 H006과 H007은 20S/30S 모터 작동에 기능적으로 동등하며 대부분의 CNC 시스템에서 상호 교환 가능하지만, 하나를 다른 것으로 대체하기 전에 특정 제어 시스템의 매개변수 설정과의 호환성을 확인하십시오.
Q2: 20S 드라이브는 CNC에 어떻게 연결됩니까? PWM 인터페이스에는 몇 개의 와이어가 필요합니까?
H006과 CNC 간의 PWM 인터페이스는 CNC의 서보 인터페이스 보드에서 드라이브의 제어 카드로 PWM 명령 신호를 전달하는 차폐 케이블과 모터에서 CNC로 돌아오는 엔코더 피드백을 사용합니다.
정확한 케이블 구성 및 커넥터 사양은 특정 CNC 제어 유형에 대한 Fanuc의 연결 설명서에 정의되어 있습니다. 대부분의 설치에서 20선 차폐 케이블은 단일 축에 대한 결합된 PWM 명령 및 피드백 신호를 처리합니다.
드라이브는 또한 서보 전원 공급 장치로부터 별도의 DC 버스 전원 연결과 모터로의 3상 AC 출력이 필요합니다.
Q3: H006에 특정 문제가 있음을 나타내는 CNC 경보 코드는 무엇입니까?
FANUC 0-B/0-C 컨트롤에서는 축 서보 경보가 경보 표시기에 SV-xxx 코드로 표시됩니다. 시리즈 15/16/18/21에서는 400 시리즈 서보 경보 코드로 표시됩니다.
특정 코드는 오류 유형을 식별합니다. SV-401 또는 이에 상응하는 코드는 일반적으로 출력단의 과전류를 나타내고, SV-404는 엔코더 피드백 오류를 나타내며, SV-400은 일반 드라이브 오류를 나타냅니다.
H006 교체가 필요하다고 결론 내리기 전에 모터 절연 저항 및 엔코더 케이블 연속성을 확인하여 오류가 드라이브에 있는지 모터에 있는지 격리하십시오.
Q4: A06B-6058-H006은 수리할 수 있습니까, 아니면 교체만이 유일한 옵션입니까?
드라이브의 입증되고 잘 문서화된 회로 아키텍처를 고려할 때, 수리는 상업적으로 이용 가능하며 H006에 대해 일반적으로 선택됩니다.
전문 Fanuc 수리 센터는 표준 재컨디셔닝 절차를 통해 출력 트랜지스터 고장, 커패시터 열화 및 제어 보드 트레이스 부식과 같은 가장 일반적인 고장 모드를 처리할 수 있습니다.
실제 S-시리즈 모터를 사용하여 Fanuc 테스트 장비에서 부하 테스트를 거친 재정비된 H006은 더 낮은 비용으로 원래 중고 장치와 동등한 신뢰성을 제공합니다. 다운타임 비용이 높은 생산 중요 기계의 경우, 재정비된 교환 장치를 재고 예비품으로 보유하는 것이 일반적인 유지보수 전략입니다.
Q5: 빨간색 캡 모터 지정은 무엇이며, H006과의 호환성에 영향을 미칩니까?
Fanuc S-시리즈 AC 서보 모터는 때때로 독특한 빨간색 엔드 캡 디자인으로 식별됩니다. "빨간색 캡" 지정은 특정 기술 변형이 아닌 모터의 물리적 외관을 나타냅니다.
모든 표준 20S 및 30S 빨간색 캡 S-시리즈 모터는 H006과 호환됩니다.
모터의 엔코더 유형(리졸버 또는 펄스 코더)은 H006의 제어 보드에서 예상하는 엔코더 인터페이스와 일치해야 합니다. 초기 S-시리즈 설치에서는 리졸버 피드백을 사용했으며, 후기 모델은 펄스 코더로 전환되었습니다.
설치 전에 모터 명판의 엔코더 유형을 H006의 구성과 대조하여 확인하십시오.
