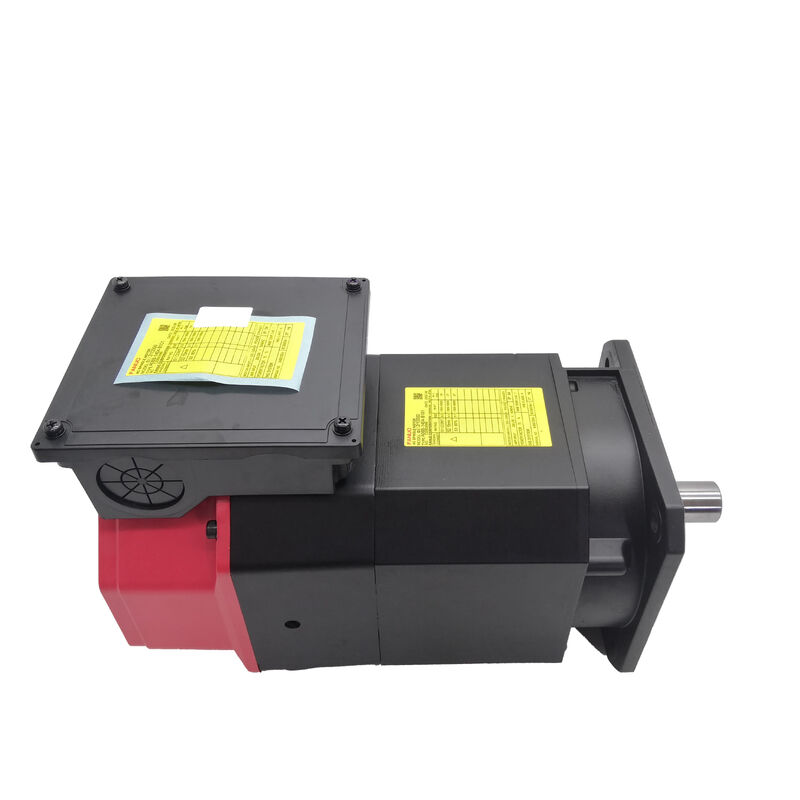

Fanuc A06B-1425-B103 AC 스핀드 모터
3/12,000, 플랜지 마운트, 부드러운 도공, 후방 센서
제품 개요
부문 번호:A06B-1425-B103
또한 검색:A06B1425B103, FANUC A06B-1425-B103, FANUC A06B1425B103
모터 모델:3/12,000
분류:Fanuc Alpha i 시리즈 AC 스핀들 모터 -- 12,000 RPM 최대 속도, 3.7 kW, 플랜지 마운트, 부드러운 도어 샤프트, 후면 IMZ 센서, αiSP 증폭기 호환
기술 사양
| 매개 변수 |
가치 |
| 부문 번호 |
A06B-1425-B103 |
| 모터 모델 |
3/12,000 |
| 시리즈 |
Fanuc Alpha i 스핀들 |
| 가등식 출력 |
3.7kW |
| 최대 속도 |
12,000 rpm |
| 장착 |
플랜지 |
| 샤프트 인터페이스 |
매끄러운 구멍 (SLK - 키웨이가 없습니다) |
| 센서 타입 |
IMZ (뒤에 설치) |
| 배기가스 방향 |
앞면 |
| 호환성 증폭기 |
Fanuc αiSP 시리즈 스핀들 증폭기 |
| 호환 가능한 제어장치 |
Fanuc 시리즈 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| 원산지 |
일본 |
αi 3/12,000 - 3.7kW 12000 RPM
이 모터는 알루미늄 합금, 비철재료 및 가벼운 철강 절단을 처리하는 중소형 VMC를 위해 특별히 설계되었습니다. The spindle needs to run fast enough to keep small-diameter carbide tools in their productive cutting range while delivering sufficient continuous output for genuine material removal without bogging down under sustained cutting load.
의3.7kW연속 전력 등급은 의미있는 절단 능력을 제공합니다. 12,000 rpm에서,5mm 끝 밀 접근을위한 표면 속도 188 m/min -- 품질 탄화물 기하학과 알루미늄 합금 밀링의 생산 창 내에서같은 속도에서 10mm 절단기에, 표면 속도는 부드러운 강철에 공격적인 마무리 적합합니다.
등급 속도의 모터의 토크는 피드 이동 중에 스핀드가 rpm를 떨어뜨리지 않고 절단을 유지하며 일관된 표면 마무리 및 예측 가능한 도구 수명을 유지합니다.
중요한 참고: 이것은표준 αi 3/12,000, 스핀드 횡단 냉각 액체 없이αiT 지명은 스핀들 을 통해 압력 냉각 수분을 전달 하는 내부 냉각 수소 구멍을 가진 모터를 식별 합니다. 홍수 또는 안개 냉각 수소 를 위해 구성 된 기계의 경우,이 표준 구성이 맞습니다..
플랜지 마운트: 조정 없이 정밀 정렬
의플랜지 장착기계의 스핀들 하우스를 통해 정밀 마운드 볼트 얼굴을 통해 모터를 고정합니다. 플랜지가 짝짓기 표면에 등록되면모터의 회전 축은 자동으로 설정됩니다 -- 윙윙이나 반복적 재조직이 필요하지 않습니다.
스핀드 모터에서 12,000 rpm로 작동하는 경우, 이러한 정밀 정렬은 매우 중요합니다. 잘못된 정렬은 시간이 지남에 따라 표면 완성도와 베어 라이프에 영향을 미치는 동기 진동을 도입합니다.플랜지 장착이 이 변수를 완전히 제거.
매끄러운 도공 샤프트와 후방 IMZ 센서
매끄러운 구멍 (SLK)즉, 모터의 샤프트 결합 인터페이스에는 키웨이가 없습니다. 토크는 간섭 적합성, 마찰 또는 결합 기하학을 사용하여 결합 배열을 통해 전달됩니다.이 설계는 회전 질량을 대칭 유지, 고속에서 불균형을 최소화합니다.
의후면 IMZ 센서CNC에 회전당 한 번 위치 참조 펄스를 제공하여 딱딱한 탭, 동기화 된 스핀드 절단 및 자동 도구 변경을위한 스핀드 방향성을 가능하게합니다.후면 배치는 드라이브 엔드 결합의 센서를 명확하게 유지 하 고 케이블 라우팅을 단순화.
실무에서의 IMZ 센서 기능
IMZ 후방 센서는 세 가지 중요한 CNC 기능을 가능하게 합니다.
- 딱딱한 탭:Z축 공급과 스핀들 회전 사이의 정확한 동기화
- 동시 가닥 절단:스핀드 각과 선형 축 위치 사이의 올바른 단계 관계를 유지
- 스핀드 방향:자동 도구 변경을 위해 명령 각 위치에 스핀드를 배치
증폭기와 CNC 호환성
A06B-1425-B103는Fanuc αiSP 시리즈 스핀들 증폭기호환되는 CNC 플랫폼에는 Fanuc 시리즈 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B 및 32i가 포함됩니다.
원본 α 시리즈 (non-i) 스핀들 증폭기 또는 Fanuc β 시리즈 드라이브와 호환되지 않습니다. 설치 후, 생산 실행 전에 CNC 스핀들 매개 변수가 올바르게 설정되었는지 확인합니다.
핵심 교환 요구 사항
대부분의 유통업체들은핵심 교환 기준-- 재건 가능한 고장난 단위는 반환되어야 합니다. 아니면 추가적인 기본 요금이 적용됩니다. 교환 가격은 직접 구매보다 상당히 낮습니다.
물류하기 전에 물리적으로 손상된 모터가 수용 가능한 교환 코어로 자격을 갖는지 공급 업체와 확인하십시오. 재구성 할 수없는 단위는 일반적으로 코어 크레딧을받지 않습니다.
전형적 사용법
- 알루미늄 합금, 구리 및 가벼운 철강에 대한 중형에서 중형 CNC 수직 가공 센터
- 단단한 탭 기능을 필요로 하는 높은 사이클의 굴착 탭 가공 센터
- 복합 작업용 기계 플랫폼, 혼합 프레싱, 굴착 및 터핑 작업
- 현재 A06B-1425-B103로 장착된 기계의 교체
자주 묻는 질문
Q1: A06B-1425-B103와 A06B-1465-B123의 차이점은 무엇입니까?
A06B-1425-B103는 스핀들 냉각액이 없는 표준 구성이다. A06B-1465-B123는 내부 스핀들 냉각액 구멍을 나타내는 "T"호를 가지고 있다.교환할 수 없습니다. 주문하기 전에 본래의 표시를 확인하세요..
Q2: IMZ 후방 센서가 필요한 CNC 기능은 무엇입니까?
IMZ 센서는 딱딱한 탭 (Z축 피드와 스핀들 회전 동기화), 동기화 된 스핀드 절단 및 자동 도구 변경을위한 스핀들 지향을 가능하게합니다.스핀드 동작은 변속량에만 영향을 받지 않습니다..
Q3: 어떤 Fanuc 증폭기가 필요합니까?
Fanuc αiSP 시리즈 스핀들 증폭기가 필요합니다. Fanuc 시리즈 0i-D, 0i-F, 16i, 18i, 21i, 30i 및 31i와 호환됩니다. 원래 α 시리즈 또는 β 시리즈 드라이브와 호환되지 않습니다.
Q4: 매끄러운 구멍 축이 모터 연결에 영향을 미치나요?
SLK 구성은 키웨이가 없다는 것을 의미합니다. 토크 전송은 간섭 적합성, 마찰 결합 또는 특정 결합 기하학에 의존합니다.스핀드 결합 호환성을 확인하지 않고 키 셔프 변형을 교체하지 마십시오.
Q5: 고장난 모터가 코어 교환을 위해 주택 손상을 가지고 있다면?
신체적 손상은 핵심 자격에 영향을 미칩니다. 균열 된 가구, 손상된 플랜지 얼굴 또는 구멍 변형이있는 단위는 전체 신용에 자격이 없을 수 있습니다.배송 전에 공급자와 합당한 상태를 확인.
