Fanuc AC 서보 모터 A06B-1412-B100 A06B1412B100 AO6B-1412-B1OO

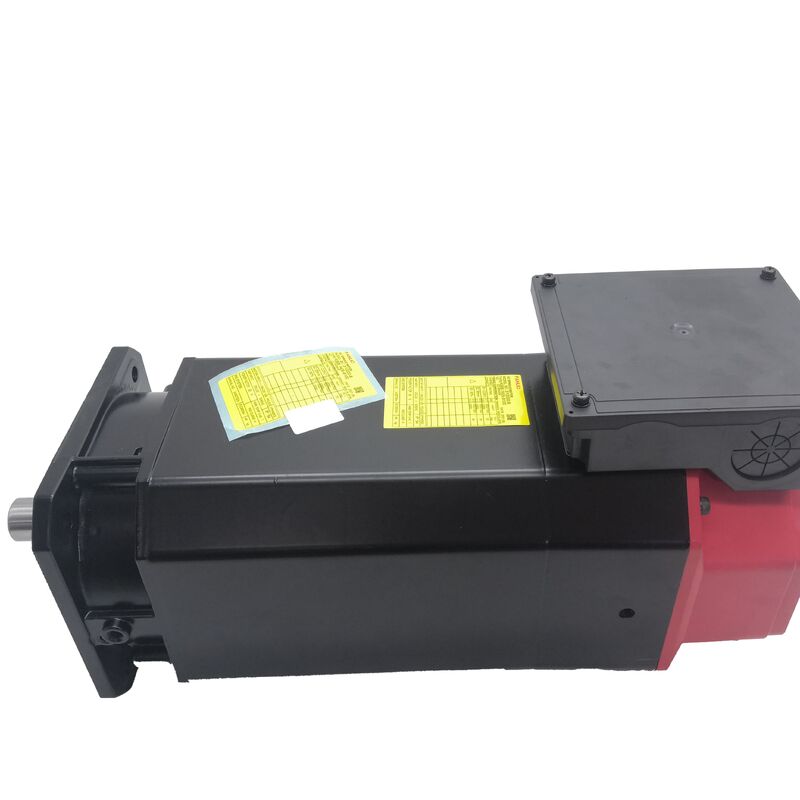

Fanuc A06B-1412-B100 Alpha i 시리즈 AC 스핀드 모터 Ai 30/6000 22/30kW, 플랜지 마운트, 슬릭 샤프트, MZi 센서, 후방 배기가스

부문 번호:A06B-1412-B100

종류:AC 스핀드 모터

시리즈:알파 i (αi) 가장 빠른 업그레이드 모델

모델:아이 30 / 6000

구성:플랜지 마운트, 슬릭 샤프트 (키웨이 없이), MZi 속도/위치 센서, 후면 배기 냉각

속도 범위:1500~6000 RPM

침입 보호:IP54

상태:새 / 리모델링 / 잉여

전반적인 설명

의Fanuc A06B-1412-B100알파 i 시리즈 AC 스핀드 모터 ∙ Ai 30/6000 모델 ∙ Fanuc가 최고 속도 업그레이드 모델로 지정했습니다.연속 S1 동작에서 22kW를 공급하고 단기용 및 간헐적 사이클에서 30kW에 도달합니다., 1,500 ~ 6,000 RPM의 속도의 범위, 이것은 큰 가공 센터의 주요 절단 스핀들, 무거운 직무 수평 가공 플랫폼을 위한 고전력 스핀드 모터입니다.다축 CNC 공작기 기계에서 지속적인 재료 제거 속도와 무거운 절단 부하의 스핀드 경직성이 성능 요구 사항을 정의합니다..

Ai 30/6000은 컴팩트 엔진이 아니라 화물용으로만 운반되며, 그 파워 클래스에 맞는 물리적 규모를 확인합니다.

슬리시 샤프트, MZi 센서 피드백, 그리고 후면 배기가스 냉각과 함께 플랜지 장착더 작은 알파 i 스핀들 모터로 강경한 거친 통과를 통해 진정한 절단 힘을 유지할 수있는 플랫폼으로 딱딱한 터핑, 큰 지름의 표면 프레싱, 그리고 무거운 작업 조각 재료에 대한 지속적인 생산 순환.

#0Z02 후속 변수는 유체 노출이 높은 환경에 대한 오일 밀폐를 추가합니다. 기본 B100은 표준 IP54 보호를 제공합니다.두 구성은 같은 알파 i 스핀들 증폭기 플랫폼에서 실행하고 동일한 핵심 성능을 제공합니다.

주요 사양

22kW 연속, 30kW 직무 지속 중량 절단 용량

22 kW S1 연속, Ai 30/6000은 이 속도 클래스의 대부분의 가공 센터 스핀드가 연장 생산 라인에서 대응할 수 없는 진정한 지속적인 절단 힘을 제공합니다.S1 등급은 피크가 아닙니다. 그것은 모터가 온도 평형 상태에서 무한히 유지할 수 있는 수준입니다., 스핀드 증폭기의 전류 한계가 존중되고 모터를 통한 냉각 공기 흐름이 방해받지 않는 한.

30 kW S2/S3 용량 용량은 무거운 거친 순환의 공격적인 단계를 포함합니다.또는 스핀드가 상당한 깊이에서 전체 너비 융합 절단을 하는 큰 작업 조각의 지속적인 면 프레싱.

이 단계들은 무겁지만 연속적이지 않습니다. 직무 사이클에는 항상 가벼운 패스, 빠른 트러버스 및 도구 변경 휴식이 포함됩니다.

엔진의 열 질량은 무거운 단계에서 열을 흡수하고, 냉각 공기 흐름은 가벼운 단계에서 열을 분산시킨다.

S1과 S3는 함께 생산 주기에 걸쳐 이 스핀드의 실제 가공 능력을 정의하고, 22/30 kW에서 창은 넓습니다.

"최고 속도의 업그레이드 모델"이라는 명칭은 표준 α30 플랫폼의 진화로 표시됩니다.이전 α30 변종과 비교하여 낮은 속도에 최고를 기록했습니다..

이 6,000 RPM 천장은 22 kW 연속과 결합하여 강철과 철강에 큰 지름의 도구의 표면 속도 요구 사항을 다루고 있습니다.그리고 더 큰 절단기로 알루미늄 구조 가공을 위한 고속 시스템.

30kW의 슬리크 샤프트

30kW의 스핀드 모터와 평형 샤프트는 높은 토크를 기계적 키와 연관시키는 데 익숙한 엔지니어들을 놀라게 합니다.토크 용량이 아닌 경우.

6,000 RPM에서, 샤프트 집합의 회전 균형은 스핀드 진동에 의미있는 기여를 합니다,그리고 키웨이 슬롯은 평형 과정에 대한 보상을 필요로하는 비대칭 질량 불연속성을 도입합니다..

이 크기와 성능의 모터에서, 최대 속도에 작용하는 힘은 가벼운 모터보다 불균형을 증폭시킵니다.

슬리시 샤프트는 완전 대칭 회전 표면을 ✅ 정밀 균형에 더 간단하고 높은 스핀드 속도에서 더 깨끗한 진동 특성에 기여합니다.

토크 전송 문제는 결합 사양에서 다루어집니다.이 샤프트 지름의 적절하게 설계된 홉과 유지 장치에서 사용할 수있는 클램핑 힘은 미끄러지지 않고 30 kW를 전송하기에 충분합니다., 단추가 결합 제조업체의 토크 사양에 맞게 설치되어 운용 중 주기적으로 검사되는 경우

결정적인 설치 단계는 올바른 클램핑 토크를 캘리브레이트 된 도구로 적용하고 확인하는 것입니다.

키가 있는 인터페이스를 필요로 하는 기계 설계의 경우, 같은 Ai 30/6000 모터의 B150 변종은 전기 또는 센서 사양을 변경하지 않고 키웨이를 탑재한다.

MZi 센서 (MZi Sensor)

Ai 30/6000의 뒷쪽에 있는 MZi 센서는 속도 및 위치 피드백을 제공하여 Alpha i 스핀드 제어 기능의 전체 세트를 가능하게 합니다.이 기능의 작동 맥락은 가벼운 스핀드 모터와 차원에서 다릅니다. 그러나 기능 자체는 동일합니다..

방향 정지가속 후 스핀델을 정의된 각 위치로 가져옵니다.

큰 가공 센터에서 무거운 스핀드 머리로,가속 역학 및 스핀드 모터 집합의 관동성은 방향 정지 정확도가 MZi가 깨끗한, 전체 느림 프로필을 통해 안정적인 위치 참조.

Cs축 제어스핀드를 프로그래밍 가능한 각축으로 변환합니다.

다기능 수평 가공 센터 및 플렉서블 제조 세포에서 스핀드가 제어 스핀드 각도로 굴착, 프레싱 및 컨투어 작업을 수행 할 수 있습니다.Cs축 함수는 작동 전제 조건입니다.

22kW에서 이 모터는 가벼운 스핀드 모터가 나타낼 수 있는 속도 준수 없이 이러한 작업의 작업 조각 회전 힘을 구동 할 수있는 토크를 가지고 있습니다.

딱딱한 탭아마도 Ai 30/6000의 전력은 스핀들 기능 성능에 가장 직접적으로 관련이 있습니다.

단단한 재료에 깊은 구멍을 필요로하는 큰 작업 조각에,스핀드 토크와 Z축 피드 사이의 동기화 정확도는 MZi의 위치 피드백 정확성으로 단단한 탭 요구 사항이 유지됩니다..

MZi 센서 집합은 샤프트에 감지 반지, 하우즈에 픽업 엑스포에서 정해진 신호 진폭을 생성하기 위해 올바른 공기 격차를 필요로합니다.

이 모터의 프레임 크기에 따라, 베어 마모율과 센서 장착 위치의 기계적 허용량은 단지 고장 때뿐만 아니라 계획된 유지 보수 간격에서 확인 할 가치가 있습니다.

IP54 및 후방 배기가스 환경 및 열 관리

Ai 30/6000은 Fanuc Alpha 스핀드 모터 설명서에서 α30/6000 클래스에 특이하다고 확인된 IP54 보호 ‧를 탑재하고 있습니다.모터의 더 큰 프레임 크기와 부착된 냉각 팬 배열이 같은 세대의 작은 모터의 IP40보다 더 높은 침입 등급을 달성하기 위해 결합되는 경우.

IP54는 모든 방향에서 물 스프링에 대해 완전히 먼지 보호 및 보호하여 일반적으로 22 kW 스핀드 모터가 작동하는 생산 환경에 적절한 커버링을 제공합니다.

후면 배기가스 냉각 장치 ∙ 플랜지 장착 알파 i 스핀드 모터에 표준 ∙ 공기 를 모터 바디 를 통해 끌어당기고 스핀드 코와 베어 영역에서 벗어나 후쪽으로 배기가스를 배출합니다.

22/30 kW의 연속/피크 전력에서 지속적인 절단 주기에 생성되는 열은 상당합니다.대신 스핀들 앞 베어링으로 유도하도록, 기계가 긴 생산 라운드를 통해 일관된 차원 정확성을 유지할 수 있는 주요 메커니즘입니다.

스핀들 코의 열 유동 (Thermal drift) ∙ 스핀들 중심선의 점진적 이동 (the gradual migration of the spindle centerline as the housing expands during warm-up) 은 이 후방 배기가스 구조로 인해 감소된다.

증폭기 호환성

Ai 30/6000은 Fanuc Alpha i 스핀들 증폭기 모듈 αiSP 30 (A06B-6141-H030) 와 결합되며, 이는 최대 133A 출력으로 283V 339V 입력 버스에서 35kW의 용량을 제공합니다.이 증폭기는 Ai 30/6000의 연속 및 최고 전류 요구에 맞게 크기가 맞습니다.

그것은 시리즈 0i-B, 0i-C, 0i-D, 16i, 18i 및 30i / 31i / 32i를 포함한 Fanuc CNC 플랫폼과 통합됩니다.증폭기에 있는 스핀드 모터 타입 매개 변수는 Ai 30/6000에 설정하고 스핀드를 작동하기 전에 MZi 센서 인터페이스가 활성화되어야 합니다..

FAQ

Q1: A06B-1412-B100 (슬릭 샤프트) 와 A06B-1412-B150 (키 샤프트) 의 차이점은 무엇입니까?

둘 다 Ai 30/6000 모터이며 22/30 kW 출력, 1,500~6,000 RPM 속도 범위, 플랜지 마운트, MZi 센서 및 후면 배기가스 구성을 공유합니다. B100은 평평한 슬리시 샤프가 있습니다.B150에는 키웨이가 있습니다.선택은 기계의 결합 설계에 달려 있습니다.

키가있는 드라이브 요소는 결합 홉을 교체하지 않고 일반 샤프트 모터에 장착 할 수 없습니다. 주문하기 전에 기계에 설치 된 샤프트 변종을 확인하십시오.

Q2: A06B-1412-B100에 필요한 스핀드 증폭기는 무엇입니까?

Ai 30/6000은 Fanuc αiSP 30 스핀들 증폭 모듈 (A06B-6141-H030) 을 위해 설계되었으며, 283?? 339V DC 버스에서 133A에서 35 kW의 용량을 제공합니다.0i-C, 0i-D, 16i, 18i 및 30i/31i/32i 증폭기 모터 유형 매개 변수는 Ai 30/6000과 일치해야합니다.

부적절한 증폭기 모듈을 사용하는 것은 절단 성능과 모터 보호 기능을 모두 위험합니다.증폭기의 최고 전류 능력은 스핀드 관성을 가속시키고 절단 토크 변동에 저항하는 모터의 능력을 결정하기 때문에.

Q3: "최고 속도 업그레이드 모델"은 실제로 무엇을 의미합니까?

Ai 30/6000은 Fanuc에 의해 동일한 전력급의 표준 α30 모터에 비해 더 빠른 버전으로 고도화되었습니다.000 RPM 최대 속도는 이전 α30 구성과 비교하여 스핀드의 생산 범위를 확장합니다..

이 업그레이드는 22kW 연속으로 6000 RPM를 지원하기 위해 모터의 전자기 설계와 기계 구조에 영향을 미칩니다. 더 강력한 베어링 배열, 균형 잡힌 회전 조립,같은 연속 출력에서 낮은 속도 변수보다 열 관리.

Q4: 왜 Ai 30/6000은 IP54 보호가 있고 작은 Alpha i 스핀드 모터는 IP40만 가지고 있습니까?

Fanuc Alpha 스핀드 모터 설명서에는 IP54가 α30/6000 모델에 특별히 적용되는 것으로 명시되어 있지만, 시리즈의 다른 대부분의 모터는 IP40을 가지고 있습니다.α30/6000의 더 높은 등급은 그 안에 있는 팬 냉각 장치와 더 큰, 더 견고하게 밀폐 하우징 그 힘 클래스 요구.

생산 가공 환경에서 설치된 고전력 스핀드 모터에 대해서는 작업 부근에서 냉각액과 금속 칩이 더 높은 농도로 존재합니다.IP54는 적절한 기본 보호 수준을 제공합니다..

Q5: 사용 된 A06B-1412-B100에 대한 가장 중요한 서비스 검사는 무엇입니까?

이 전력급과 프레임 크기에, 와일링 단열은 우선 순위입니다: measure insulation resistance to earth on all three phases with a megger — a motor that has seen coolant ingress or operated in a damp environment will show degraded insulation before winding failure occurs.

단계 균형을 위해 윙 저항을 측정. 손으로 샤프트를 회전하고 이 프레임 크기에서 거칠성을 듣고 베어 상태를 확인.베어링 마모는 가장 일반적인 실패 모드 중 하나입니다MZi 센서 장착과 공기 간격을 검사해

냉각 팬이 자유롭게 작동하는지 확인하고 후방 배기가스 경로가 방해받지 않은지 확인합니다. 6의 증가 속도에 호환되는 αiSP 30 증폭기에서 완전 부하 실행 테스트현재 모니터링과 MZi 신호 검증과 함께 000 RPM는 생산 기계에 모터를 설치하기 전에 올바른 시동 확인입니다.
