| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-0269-B100 |
이 FANUC A06B-0269-B100 AC 서보 모터는 지속적인 작동 중에 안정적인 토크 출력, 빠른 서보 응답 및 신뢰할 수 있는 위치 정확도를 요구하는 CNC 장비 및 산업 자동화 시스템을 위해 설계되었습니다. 생산 환경에서 이러한 모터는 출력 등급뿐만 아니라 제어된 가속, 일관된 축 동작 및 긴 듀티 사이클 동안 반복 가능한 모션을 얼마나 잘 지원하는지로 높이 평가됩니다. 이 모델은 일반적으로 αiS 30/4000HV 서보 모터로 직선 샤프트, 키가 있는 직선 샤프트, 및 A1000 / αiA1000 피드백과 함께 나열되어 FANUC 기반 교체 및 유지 보수 작업에 특히 실용적입니다.
| 사양 | 세부 정보 |
|---|---|
| 제품 유형 | AC 서보 모터 |
| 부품 번호 | A06B-0269-B100 |
| 모터 모델 | αiS 30/4000HV |
| 정격 출력 | 5.5 kW |
| 정격 속도 | 3000 min⁻¹ |
| 최대 속도 | 4000 min⁻¹ |
| 정지 토크 | 30 Nm |
| 최대 토크 | 100 Nm |
| 정지 전류 | 15.9 A (rms) |
| 정격 / 명시 전류 | 9.3 A |
| 정격 / 명시 전압 | 353 V |
| 주파수 | 200 Hz |
| 위상 | 3상 |
| 로터 관성 | 0.00759 kg·m² |
| 토크 상수 | 1.90 Nm/A (rms) |
| 역기전력 상수 | 66 V (rms) / 1000 min⁻¹ |
| 권선 저항 (1상) | 0.25 Ω |
| 기계적 시정수 | 0.002 s |
| 열 시정수 | 35 min |
| 무게 | 23 kg / 약 53 lbs |
| 샤프트 유형 | 직선 샤프트 |
| 샤프트 세부 정보 | 키가 있는 직선 샤프트 |
| 피드백 유형 | A1000 / αiA1000 엔코더 |
이 모터가 실제 산업 현장에서 유용한 이유는 토크와 속도 특성이 함께 작동하는 방식 때문입니다. 이 등급의 서보 모터는 가속 중 예측 가능해야 하고, 명령 변경에 깨끗하게 반응해야 하며, 기계가 부하 조건이 변경될 때 안정적으로 유지되어야 합니다. A06B-0269-B100은 CNC 및 자동화 시스템에서 기대되는 제어된 동작을 희생하지 않고도 까다로운 축 작업에 충분히 강력한 출력 프로파일을 가지고 있기 때문에 이러한 요구 사항을 잘 충족합니다. 30 Nm 정지 토크는 견고한 저속 제어를 지원하며, 100 Nm 최대 토크는 단시간 피크 수요에 대한 추가 여유를 제공합니다.
또한 3000 min⁻¹ 정격 속도 및 4000 min⁻¹ 최대 속도는 빠른 축 이동 및 위치 결정 일관성이 함께 작동해야 하는 시스템에 실용적인 선택이 됩니다. 많은 공작 기계 및 자동화 장치에서 이러한 균형은 단순히 높은 속도를 추구하는 것보다 더 중요합니다. 잘 맞는 서보 모터는 보간 부드러움, 반복성 및 전반적인 공정 일관성을 유지하는 데 도움이 되며, 이는 일상적인 사용에서 기계 성능에 직접적인 영향을 미칩니다.
기계적 호환성은 서보 모터를 교체할 때 구매자가 가장 먼저 고려하는 사항 중 하나입니다. 일반적인 목록에는 이 모델이 직선 샤프트로 설명되어 있으며, 일부는 키가 있는 직선 샤프트로 구체적으로 식별합니다. 샤프트 설계는 커플링 호환성, 정렬 및 설치 효율성에 영향을 미치기 때문에 이는 중요한 실용적인 세부 사항입니다. 원래 샤프트 배열과 일치하는 모터는 추가 수정 없이 기계의 의도된 모션 동작을 복원할 가능성이 훨씬 높습니다.
서비스 팀 및 재건업체에게 이러한 종류의 호환성은 실제적인 차이를 만들 수 있습니다. 시운전 시간을 단축하고, 설치 불확실성을 줄이며, 장비를 신속하게 안정적인 작동 상태로 복구할 가능성을 높입니다. 기존 FANUC 시스템에서는 이러한 기계적 세부 사항이 헤드라인 전기 사양만큼이나 중요한 경우가 많습니다.

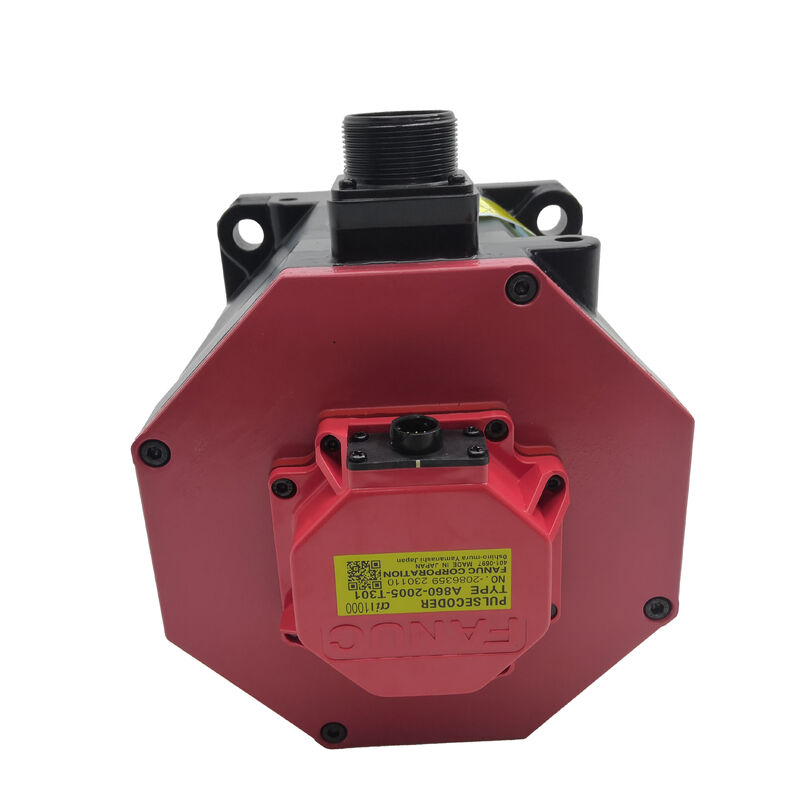

이 모터는 또한 A1000 / αiA1000 피드백과 자주 연관되는데, 이는 교체 소싱에서 주요 호환성 확인 사항 중 하나입니다. 실제 사용에서 엔코더는 제어 시스템이 속도와 위치를 지속적으로 모니터링할 수 있도록 하여 부드러운 보정, 반복 가능한 정지 동작 및 정확한 축 추적에 필수적입니다. 예상되는 피드백 유형이 올바르게 일치하면 기계는 설치 후 원래 제어 품질을 유지할 가능성이 훨씬 높아집니다.
이는 부품 품질이나 사이클 안정성에 영향을 미칠 수 있는 사소한 모션 불일치조차도 중요한 CNC 및 산업 자동화 시스템에서 특히 중요합니다. 단순히 교체 부품이 아니라 모터는 기계의 전반적인 정확도 체인의 일부이며, 신뢰할 수 있는 엔코더 피드백은 장기적인 서비스에서 지속적으로 성능을 발휘할 수 있는 이유 중 하나입니다.
이 FANUC A06B-0269-B100 AC 서보 모터는 일반적으로 다음과 같은 용도로 고려됩니다:
CNC 공작 기계
산업 자동화 시스템
정밀 축 제어 장치
고응답 모션 제어 장비
호환되는 FANUC 서보 모터 교체 프로젝트
Q1: FANUC A06B-0269-B100의 정격 출력은 얼마입니까?
A1: FANUC A06B-0269-B100은 5.5 kW의 정격 출력과 관련이 있습니다. 이는 소형 모터 크기가 제공할 수 있는 것보다 훨씬 더 많은 서보 기능을 필요로 하는 CNC 및 산업 자동화 시스템에 적합한 성능 등급에 속합니다. 실제 사용에서 이 출력 수준은 정밀 장비에서 기대되는 제어된 모션 동작을 유지하면서 강력한 축 구동 성능을 지원합니다.
Q2: 이 모터와 관련된 속도 및 토크 성능은 무엇입니까?
A2: αi 시리즈 데이터는 일치하는 사양 그룹에 대해 3000 min⁻¹ 정격 속도, 4000 min⁻¹ 최대 속도, 30 Nm 정지 토크, 및 100 Nm 최대 토크를 나열합니다. 이러한 값은 안정적인 가속, 신뢰할 수 있는 부하 처리 및 반복 가능한 축 동작이 모두 중요한 까다로운 서보 작업용으로 설계된 모터를 나타냅니다. 많은 구매자에게 이러한 수치는 기계에 이미 설치된 모터와 비교할 때 가장 유용한 기준선 수치입니다.
Q3: A06B-0269-B100에 일반적으로 나열되는 샤프트 및 피드백 구성은 무엇입니까?
A3: 일반 판매 목록에는 이 모델이 직선 샤프트(종종 키가 있는 직선 샤프트로 표시됨)와 A1000 / αiA1000 엔코더와 함께 설명되어 있습니다. 이러한 세부 정보는 기계적 설치 및 제어 측 호환성 모두에 영향을 미치기 때문에 중요합니다. 구매 전에 이를 확인하면 설치 문제를 줄이고 교체 후 기계의 원래 모션 특성을 복원할 가능성을 높일 수 있습니다.
Q4: 이 모터에 일반적으로 나열되는 전기적 특성은 무엇입니까?
A4: 사용 가능한 목록에는 일반적으로 A06B-0269-B100이 353 V, 9.3 A, 200 Hz, 및 3상 작동과 관련이 있습니다. 이러한 수치는 모터를 기존 드라이브 또는 기계 플랫폼과 비교할 때 유용합니다. 설치 전에 사용자는 여전히 원래 시스템과의 완전한 앰프 및 피드백 호환성을 확인해야 합니다.
Q5: FANUC A06B-0269-B100은 어떤 종류의 응용 분야에 적합합니까?
A5: 이 서보 모터는 CNC 기계, 산업 자동화 장비, 정밀 축 시스템 및 호환되는 FANUC 교체 응용 분야에 적합합니다. 5.5 kW 출력, αiS 30/4000HV 성능, 직선 샤프트 구성, 및 A1000 피드백의 조합은 정확한 모션 제어와 신뢰할 수 있는 장기 작동이 필수적인 시스템에 특히 유용합니다.
