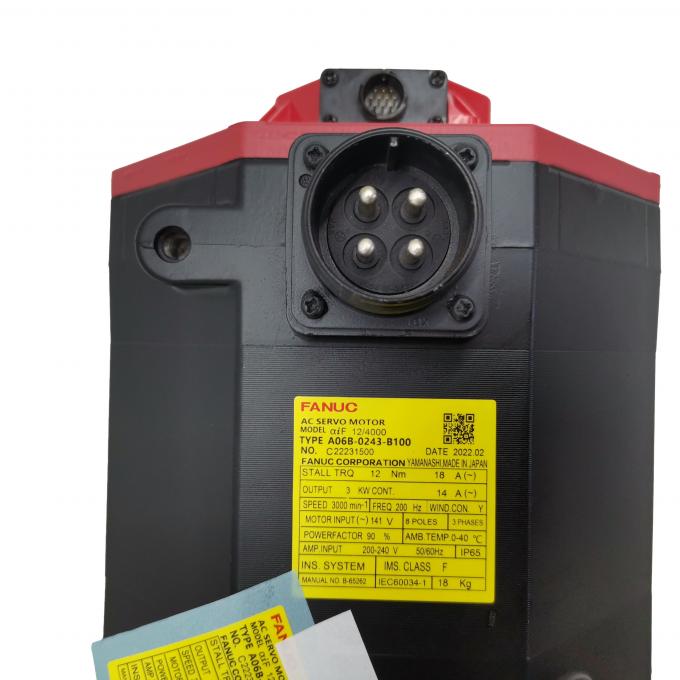

Fanuc A06B-0243-B100 AC 서보 모터
αiF 12/3000, 직선 셰프트, A1000 절대, 브레이크 없이
제품 개요
부문 번호:A06B-0243-B100
또한 검색:A06B0243B100, FANUC A06B-0243-B100, FANUC A06B0243B100
모터 모델:αiF 12/3000
분류:Fanuc Alpha iF 시리즈 AC 브러시리스 서보 모터 -- 12Nm 스탠드 토크, 3.0kW, 3,000 rpm, 직선 매끄러운 샤프트, 브레이크 없이, Alpha i A1000 절대 펄스 코더, IP65
기술 사양
| 부문 번호 | A06B-0243-B100 |
| 모터 모델 | αiF 12/3000 |
| 순중량 | 420.6파운드 (~ 19.3kg) |
| 스탠드 토크 | 12Nm |
| 가등식 출력 | 30.0kW |
| 최대 속도 | 3,000 rpm |
| 입력 전압 | 200-240V AC |
| 빈도 | 50/60 Hz |
| 단계 | 3단계 |
| 가속 전류 | 14A |
| 펄스 코더 | 알파 i A1000 (순위 절대) |
| 인코더 해상도 | 1,0001000 펄스/회전 |
| 셰프트 타입 | 직선 매끄러운 (SLK -- 키웨이가 없습니다) |
| 전기 자기 제동 | 아무 것도 |
| 보호 등급 | IP65 |
| 단열 클래스 | F급 |
| 작동 온도 | 0°C ~ +40°C |
| 호환성 증폭기 | Fanuc αi 시리즈의 서보 증폭기 (αiSV) |
| 호환 가능한 제어장치 | Fanuc 시리즈 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
| 원산지 | 일본 |
12 뉴턴 미터 중형 기계 도구 축에 적합한 모터
A06B-0243-B100는 αiF 모터 가족에서 생산적인 중간 계층을 차지합니다.12 Nm 연속 스탠드 토크그리고30.0 kW의 가등력, 그것은 12 Nm의 지속적인 토크 예산 내에서 편리하게 축 부하가 떨어지는 중소에서 중견 CNC 기계 도구에 완벽하게 적합합니다.
의31000 rpm 최고이 기계 범주에 적합한 빠른 경로 속도를 가능하게 하고,14A 등급 전류표준 3단계 전기 인프라에 적합합니다.420.6파운드 (19.3kg), 설치 및 유지 보수 도중 적절한 리프팅 지원이 권장됩니다.

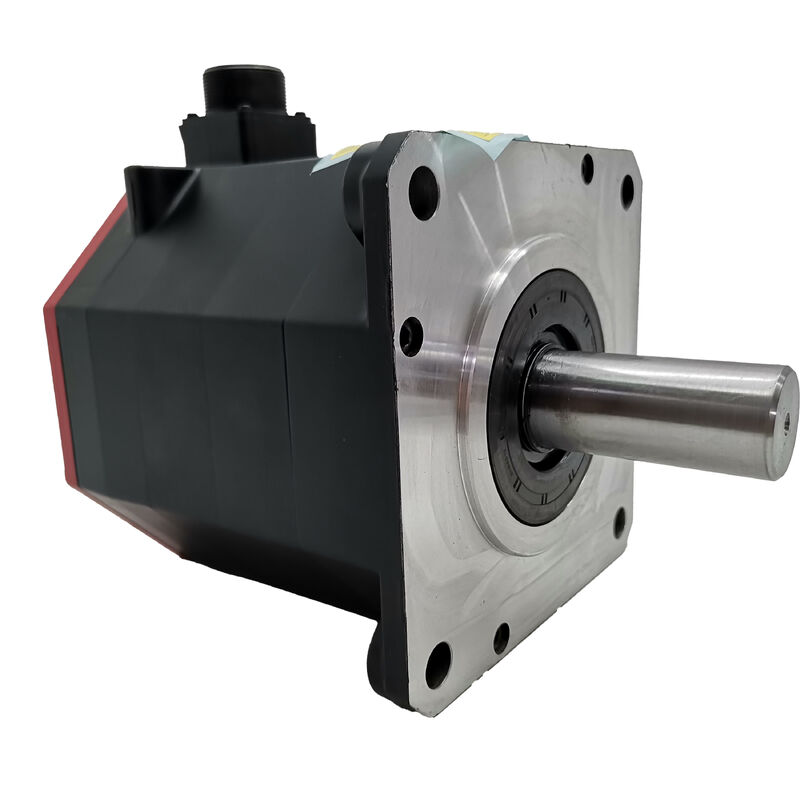

직선 매끄러운 샤프 ∙ 키웨이 없는 결합
의직선 매끄러운 샤프 (SLK)마커는 마찰 꽉 막는 힘으로만 전달됩니다.이 설계는 12Nm의 스탠드 토크와 최고 가속 요구 사항을 처리하기 위해 적절히 지정된 스플릿 힙 클램프 커플링 또는 수압 확장 힙을 요구합니다..
이 구성은 표준 기어 당기는기를 사용하여 직결 한 허브 제거를 제공하며 제한된 기계 환경에서 유지 보수 장점을 제공합니다. 키 팅이 필요한 응용 프로그램에서,키웨이와 함께 A06B-0243-B200 버전이 제공됩니다..
브레이크가 없습니다. 수평 축에 대한 표준 구성
의B100 지명수평 CNC 공급 축에 표준인 전기 자기 브레이크가 표시되지 않습니다.αi 서보 증폭기의 서보 잠금기능성, 위치 루프가 활성화되고 인코더가 지속적인 피드백을 제공하는 경우
이 구성은 브레이크 회로, 릴레이 및 타이밍 논리의 필요성을 제거하여 패널 복잡성과 부품 수를 줄입니다.브레이크형 (B300 및 B400) 은 중력이 추가적인 유지보수를 필요로 하는 수직 축에 사용된다..
A1000 절대적 인코더 전력 주기를 통해 위치 유지
의알파 i A1000 시리즈 절대 펄스 코더1,000회전당 1000 펄스 Fanuc αi 세로 앰플리퍼의 백업 배터리를 통해 전원 종료 이벤트를 통해 여러 회전 위치를 유지합니다.
이것은 매일 홈링 사이클을 제거하여 시작 시 즉각적인 좌표 가용성을 허용하고 프로그램 중간에 중단된 상태에서 원활한 복구를 가능하게 합니다.높은 해상도는 예외적인 차원 정확성과 표면 완성 품질을 지원합니다.
배터리 유지:A1000 백업 배터리는 αiSV 서보 증폭기에 위치하고 있습니다. Fanuc CNC가 다중 회전 카운터 리셋 및 강제 축 재 참조를 방지하기 위해 낮은 배터리 경보를 발산 할 때 교체하십시오.
A06B-0243 시리즈 구성 참조
| 부문 번호 | 셰프트 | 키웨이 | 브레이크 | 밀폐 |
| A06B-0243-B000 | 톱니 | 네 | 아무 것도 | IP65 |
| A06B-0243-B100 | 곧게 부드럽게 | 아니 | 아무 것도 | IP65 |
| A06B-0243-B100#0100 | 곧게 부드럽게 | 아니 | 아무 것도 | IP67 |
| A06B-0243-B200 | 직선 | 네 | 아무 것도 | IP65 |
| A06B-0243-B300 | 톱니 | 네 | 24V 스프링 | IP65 |
| A06B-0243-B400 | 곧게 부드럽게 | 아니 | 24V 스프링 | IP65 |
| A06B-0243-B101 | 곧게 부드럽게 | 아니 | 아무 것도 | IP65 (i1000 인코더) |
증폭기와 CNC 호환성
A06B-0243-B100는Fanuc αi 시리즈의 서보 증폭기 (αiSV)특히 αiSV 40 또는 αiSV 80 모듈. 호환되는 CNC 플랫폼에는Fanuc 시리즈 0i-D, 0i-F, 15i, 16i, 18i, 21i, 30i-A, 30i-B, 31i-A, 31i-B, 32i.
대체 모터를 설치할 때, 불안정한 축 행동이나 증폭기 고장을 방지하기 위해 CNC 축 매개 변수가 αiF 12/3000 모터 타입 사양에 일치하는지 확인합니다.
전형적 사용법
- 중형 CNC 수직 가공 센터 공급 축X, Y, Z 드라이브를 컴팩트 및 중형 VMC에
- CNC 턴 센터 캐리 및 크로스 슬라이드 드라이브Z축차량 및 X축차단 슬라이드 드라이브
- 펌프 및 콤팩트 기계화 센터의 주요 축짧은, 빠른 동작을 가진 고 사이클 생산 기계
- 다축 가공센터 보조 드라이브B축 회전 드라이브 및 회전 테이블 위치 축
자주 묻는 질문
B100 (평평한 부드러운 샤프트) 와 B000 (모호한 샤프트) 의 차이점은 무엇입니까?
B000은 자기중심 결합을 위한 키웨이와 함께 톱니 셰프트가 있으며, B100은 마찰-클램프된 허브 참여를 위한 직선 매끄러운 셰프트가 있다.모터 성능은 동일합니다 선택은 기계에 존재하는 결합 허브에 달려 있습니다.
A06B-0243-B100은 CNC가 작동할 때마다 홈링 사이클을 필요로 할까요?
아니, 알파 i A1000 절대적 인코더는 백업 배터리를 통해 전원을 끄면 멀티 턴 위치를 유지합니다.축 좌표는 설치 및 한 번 위치 동기화 후 홈링 움직임없이 즉시 사용할 수 있습니다.
A06B-0243-B100에 필요한 Fanuc 증폭기 모듈은?
이 모터는 Fanuc αi 시리즈 세로 증폭기 (αiSV) 를 필요로 합니다. 특히 3.0 kW / 14A 등급을 위해 αiSV 40 또는 αiSV 80 모듈을 필요로 합니다. Fanuc 시리즈 0i-D, 0i-F, 16i, 18i, 21i, 30i와 호환됩니다.그리고 31i 컨트롤.
왜 엔진 무게 (42.6 파운드) 는 유지 보수 계획에 관련이 있습니까?
19 kg 이상인 모터 는 설치 및 제거 도중 2 명 이 조작 하거나 적절한 들어올림 지원 을 필요로 한다. 특히 제한 된 기계 장막 에서. 단독 조작 은 손상 이나 부상 을 초래 한다.
표준 B100 대신 IP67 밀폐 버전 (#0100) 이 언제 지정되어야 합니까?
모터가 냉각액이 모터 바디 주위를 축적하거나 직접 접촉 할 수있는 곳에 장착되면 IP67을 지정하십시오. 보호되고 잘 배수 된 위치에서 냉각액에 직접 노출되지 않는 경우IP65 표준이 충분합니다..
