| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-0235-B400 |
부문 번호:A06B-0235-B400
또한 검색:A06B0235B400, Fanuc A06B-0235-B400, FANUC A06B0235B400
모터 모델:αiS 8/4000
분류:FANUC 알파 iS 시리즈 AC 브러시리스 서보 모터

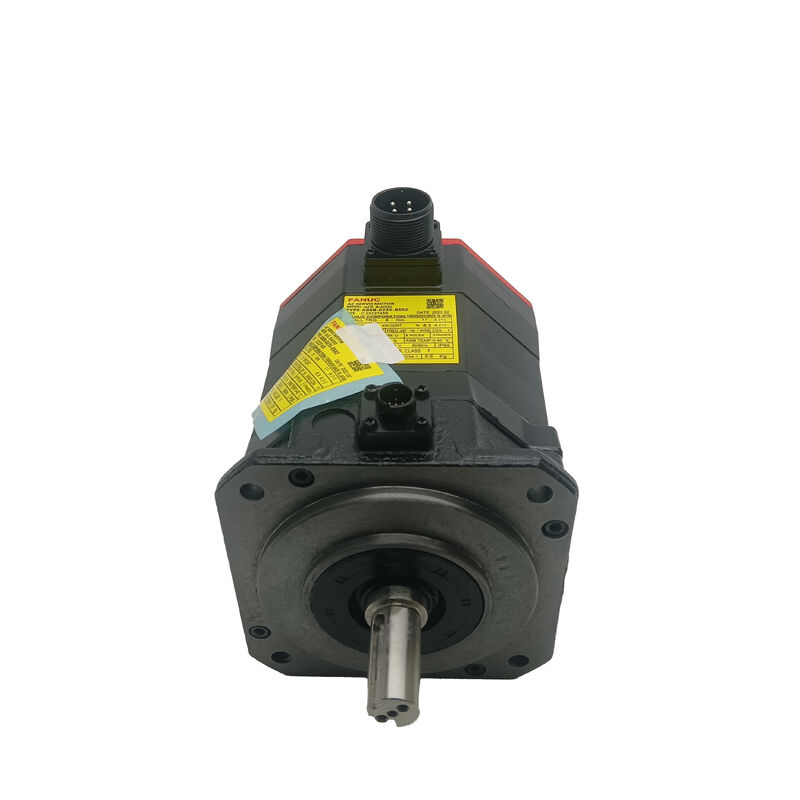

αiS 8/4000은 Fanuc의 가장 널리 사용되고 있는 기계 도구 서보 모터 중 하나입니다. The A06B-0235-B400 configuration features a straight smooth shaft with 24V spring-applied brake - ideal for vertical CNC axes requiring flexible disc or split-hub couplings and functional safety braking.
| 매개 변수 | 가치 |
| 부문 번호 | A06B-0235-B400 |
| 모터 모델 | αiS 8/4000 |
| 가등식 출력 | 2.5kW |
| 스탠드 토크 | 8Nm |
| 가속도 | 4,000 rpm |
| 공급 전압 | 3단계 200V AC |
| 브레이크 타입 | 스프링 부착, 전기 방출 |
| 브레이크 전압 | 24V DC |
| 펄스 코더 | 알파 i A1000 (순위 절대) |
| 인코더 해상도 | 1,0001000 펄스/회전 |
| 셰프트 타입 | 직선, 부드러운 (ST, SLK - 키웨이가 없습니다) |
| 보호 등급 | IP65 |
| 단열 클래스 | F급 |
| 작동 온도 | 0°C ~ +40°C |
| 저장 온도 | -20°C ~ +60°C |
| 호환성 증폭기 | Fanuc αi 시리즈 (αiSV) 서보 증폭기 |
| 호환 가능한 제어장치 | Fanuc 시리즈 0i, 15i, 16i, 18i, 21i, 30i, 31i, 32i |
8 뉴턴 미터 스탠드 토크는 높은 수요의 가공 주기에 상당한 능력을 제공합니다. 90%의 효율을 가진 10mm 피치 볼 스크루에서 8 Nm는 약 4m를 유지합니다.5 kN의 축력 - 절단 부하에 의미있는 마진을 가진 수직 Z축 애플리케이션에 충분합니다..
4000 rpm의 명목 속도는 직결에서 40m/min의 10mm pitch 스퀴브를 구동하여 기어박스가 필요하지 않고 실용적인 빠른 트러버 속도를 달성합니다.5kW 연속 명소 출력 열 과부하 없이 전형적인 CNC 가공 작업 주기를 처리.
직선 매끄러운 샤프트 (ST/SLK 지명) 는 마찰 클램핑을 통해 토크를 전달하는 벨로, 디스크 및 턱 결합을 포함한 스플릿 허브 정밀 서보 커플링과 인터페이스합니다.이 설계는 모터 교체 단순화 - 단순히 결합 클램프 풀, 허브를 끄고, 키웨이 정렬이나 톱니 좌석 절차 없이 다시 설치합니다.
전자기 브레이크는 스프링으로 가동되고 전기적으로 방출되어 수직 축 응용 용도로 안전 작동을 제공합니다.
일련의 절대적 인코더는 1,000회전당 1000개의 펄스, 미크론 미만의 위치 설정 능력을 가능하게 합니다.이것은 홈링 사이클없이 전력 이벤트 후 즉각적인 위치 복구 허용다중 회전 절대 카운터는 서보 증폭기의 백업 배터리로 유지됩니다.
| 부문 번호 | 셰프트 | 브레이크 | 인코더 |
| A06B-0235-B000 | 키로 톱니 | 아니 | A1000 (전체) |
| A06B-0235-B100 | 곧게 부드럽게 | 아니 | A1000 (전체) |
| A06B-0235-B300 | 키로 톱니 | 24V 스프링 | A1000 (전체) |
| A06B-0235-B400 | 곧게 부드럽게 | 24V 스프링 | A1000 (전체) |
| A06B-0235-B605 | 키로 톱니 | 90V 스프링 부착 | A1000 (전체) |
