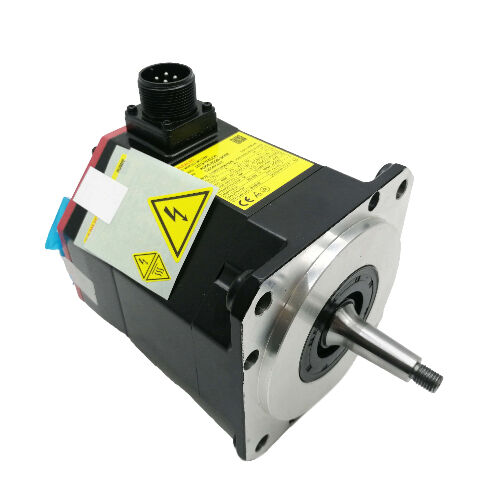

Fanuc AC 세르보 모터 A06B-0235-B101
FANUC A06B-0235-B101 AC 세르보 모터 AiS8/4000 직선 셰프트 CNC 드라이브 모터
성능 최적화 설계
의FANUC A06B-0235-B101CNC 공급 축에서 마켓 전송이 마찰이나 기계적 횡단으로 이루어지는 경우 안정적인 성능을 제공하며, 전력 끄는 유지 브레이크의 필요성을 제거합니다.이 FANUC i1000 펄스 코더와 직선 매끄러운 샤프트 (SLK) 구성은 산업 응용 프로그램에서 정확한 위치 피드백을 제공합니다..
- 2.5kW 등급 출력8Nm의 스탠드 토크
- 4최대 속도는 1000 RPM고성능 애플리케이션용
- 3단계 184V, 267Hz모터 전압 사양
- IP65 보호 등급냉각 용액 내성 작동용
- i1000 인크리멘탈 인코더회전당 1000개의 펄스로
슬라이드 샤프트 (SLK) 는 마찰 클램핑이 주요 연결 방법인 결합 설치를 단순화합니다.주요 조화 문제를 제거하고 스트레스 집중점을 줄입니다..
기술 사양
| 매개 변수 |
가치 |
| 부문 번호 |
A06B-0235-B101 |
| 시리즈 |
A06B-0235 |
| 모델 |
아이스 8/4000 |
| 가등식 출력 |
2.5kW |
| 스탠드 토크 |
8Nm |
| 최대 속도 |
41000 RPM |
| 모터 전압 |
184V, 3단계 / 267Hz |
| 증폭기 입력 |
200-240V AC, 50/60Hz |
| 셰프트 타입 |
직선, 매끄럽다 (키웨이가 없다) |
| 인코더 |
i1000 인크리멘탈 펄스 코더 |
| 전기 자기 제동 |
포함되지 않습니다 |
| 보호 등급 |
IP65 |
| 단열 클래스 |
F |
| 수리 가능 |
네 |
SLK 셰프트 구성의 장점
SLK 지명은 선반 클램핑 힘에 의존하는 구동 결합에 최적화된 키웨이 절단없이 부드러운 고 cilindric 출력 샤프를 나타냅니다.이 구성은 제로 역반응 클램프 허브와 이상적으로 작동, 수축 디스크 결합 및 유사한 마찰 잠금 설계. 키웨이의 부재는 샤프트 표면에 스트레스 상승을 제거합니다.고 사이클 양방향 토크 애플리케이션에 더 높은 내구성을 제공합니다..
구성 참고:B101 (순근 샤프트), B201 (키 직선 샤프트) 및 B001 (코퍼 샤프트) 는 동일한 AiS8/4000 모터 코어 사양을 공유합니다. 선택은 기계의 결합 설계 요구 사항에 달려 있습니다.
i1000 인코더 시스템 호환성
의i1000 인크리멘탈 펄스 코더회전당 1,000개의 펄스를 공급하며, 이는 이전 FANUC 서버 제어 세대의 표준 피드백 해상도를 나타냅니다.이 인코더는 제대로 구성되면 현재 FANUC αi 시리즈 증폭기와 CNC 시스템과 효과적으로 통신합니다..
설치 참고:설치 전에 i1000 인코더 호환성을 위해 증폭기 구성을 확인합니다.엔코더 타입과 증폭기 설정 사이의 매개 변수 오차는 하드웨어 고장과 유사한 축 경보를 생성 할 수 있습니다..
적용 사양
A06B-0235-B101은 다음 응용 프로그램에서 CNC 기계 도구에 대한 이상적인 공급 축 모터로 사용됩니다:
- 마찰형 클램프 또는 수축 디스크 커플링 (슬로우 샤프트 구성)
- 전원 끄기 유지 브레이크 요구 사항이 없는 애플리케이션
- i1000 인코더 호환성을 위해 구성된 기계 제어 시스템
- 중력으로 인한 위치 유지 필요 없이 수평 또는 역균형 축 부하
이 모터는 수직 가공 센터의 X 및 Y 축 설비, 작은 기계의 회전 테이블 드라이브 및 pre-αiA 인코더 생성 아키텍처를 가진 CNC 턴의 공급 축 드라이브에 적합합니다.
자주 묻는 질문
Q1: A06B-0235-B101과 B201 또는 B001의 차이점은 무엇입니까?
세 가지 변종 모두 동일한 전기 성능 (2.5kW, 8Nm, 4000RPM) 을 가진 AiS8/4000 모터입니다. 차이점은 샤프트 기하학에 있습니다:B101부드러운 직선 셰프가 특징입니다.B201톱니 톱니 톱니,B001톱니 셰프트를 사용 합니다. 기계의 특정 결합 설계 요구 사항에 따라 선택 합니다.
Q2: i1000 인코더는 현재 FANUC αi 증폭기와 작동합니까?
예 FANUC αi 증폭기는 증폭기 매개 변수가 올바르게 구성되면 i1000 인코더 타입을 지원합니다.다른 인코더 유형으로 모터를 교체하면 시작 중에 축 경보를 방지하기 위해 증폭기 매개 변수를 업데이트해야합니다..
Q3: 왜 누군가가 톱니 톱니보다 부드러운 톱니 (SLK) 를 선택합니까?
부드러운 샤프트는 샤프트를 둘레로 잡는 제로 역반응 클램프 스타일 결합으로 성능을 최적화합니다.이 구성은 열쇠 정렬 요구 사항을 제거 하 여 설치를 단순화 하 고 키웨이 슬롯에 스트레스 농도 점을 제거원래 기계 결합이 원활한 샤프 작동을 위해 설계되었을 때 SLK 변종을 사용하십시오.
Q4: 이 모터는 고장 났을 경우 수리 할 수 있습니까?
예 A06B-0235-B101은 수리할 수 있습니다. 일반적인 서비스 절차는 베어 교체, 인코더 교체, 와일링 테스트를 포함합니다.수리 일반적으로 심각한 물리적 손상 또는 나선 번업을 제외한 대부분의 고장 모드에서 전체 교체에 비용 효율적인 대안을 제공합니다..
Q5: 이 모터에 어떤 αi 세로 앰플리퍼 모듈이 필요합니까?
AiS8/4000 엔진은FANUC αi SVM200-240V AC 입력에서 작동하는 모터의 11A 스탠드 전류에 지정됩니다. 특정 SVM 모델은 단일 축 또는 다축 모듈 요구 사항과 전체 드라이브 시스템 구성에 달려 있습니다.기존 증폭기 전류 등급 및 모터 매개 변수 설정을 모터 교체 전에 확인.
FANUC A06B-0235-B101은 OEM 교체 서보 모터로 사용됩니다. 설치 전에 기계 문서에 대한 샤프트 유형, 인코더 호환성 및 증폭기 매개 변수 설정을 확인하십시오.
