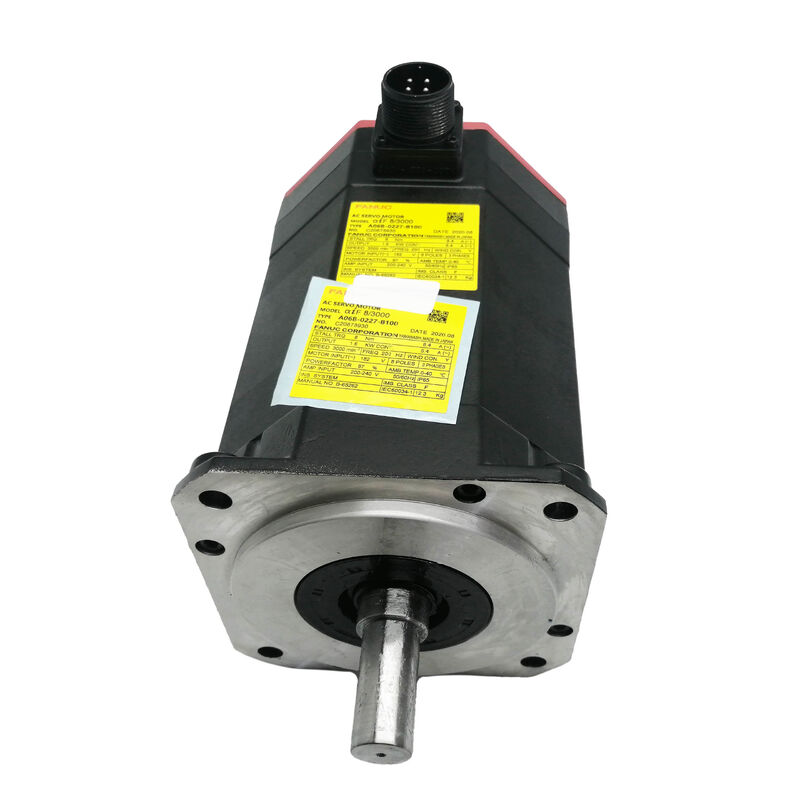

Fanuc AC 서보 모터 A06B-0227-B100
Fanuc 장착 공장에서 저렴한 대체 부품으로 교체하는 것을 꺼리는 데는 이유가 있습니다. A06B-0227-B100은 이러한 충성도가 실용적인 이유를 보여주는 대표적인 예입니다. 이 모터는 사양 시트에 보기 좋다고 해서 구매하는 것이 아닙니다. 이 모터는 기계가 이 모터를 중심으로 설계되었기 때문에 구매하는 것이며, 다른 것을 그 자리에 넣으면 현장에서 처리할 시간이 없는 변수를 도입하게 됩니다.
모터 사양 및 적용
A06B-0227-B100은 Fanuc의 AiF(Alpha i F-series) 서보 모터 라인업에 속하며, 연속적인 수요, 엄격한 공차, 높은 다운타임 비용이 발생하는 CNC 피드 축 애플리케이션을 위해 특별히 제작되었습니다. AiF8의 "8"은 모터의 토크 등급을 나타내며, 3000 RPM은 연속 정격 속도입니다.
이 조합은 수직 머시닝 센터 또는 선반 센터의 표준 피드 축을 구동하는 데서 볼 수 있는 범위에 squarely 배치됩니다. 경량 애플리케이션도 아니고 특수 스핀들도 아니며, 단지 견고하고 강력한 모션 제어가 작업을 수행하는 것입니다.
시스템 통합
Fanuc은 AiF 시리즈를 FSSB(Fanuc Serial Servo Bus) 통신 프로토콜을 통해 Fanuc의 αi 시리즈 서보 드라이브 앰프와 직접 통합하도록 설계했습니다. 이 통합은 네이티브 Fanuc 시스템에서 혼합 부품으로 조립된 시스템과 비교할 때 축 응답이 다르게 느껴지도록 합니다. 엔코더 피드백은 고해상도 직렬이며, 드라이브와 모터는 공장에서 서로 튜닝되었으며, CNC는 예상하는 하드웨어와 정확히 통신하고 있음을 알고 있습니다.
내구성 및 구조
이 등급의 모터에서 눈에 띄는 한 가지는 제대로 유지 관리하면 오래 지속된다는 것입니다. AiF 시리즈는 Fanuc 자체 엔코더 설계를 사용하며, 이는 나중에 볼트로 고정하는 것이 아니라 모터에 내장되어 있습니다. 이는 진동 저항 및 신호 무결성에 중요하며, 특히 냉각수 미스트, 칩 및 열 순환이 일상적인 환경에서 더욱 그렇습니다.
이 장치의 SLK 구성은 샤프트 유형 및 커넥터 배열을 지정합니다. 이는 모터를 특정 기계 설계에 맞출 때 매우 중요한 세부 사항입니다. 모든 A06B 모터가 동일한 기계적 인터페이스를 공유하는 것은 아니며, 이를 잘못 선택하면 귀중한 시간을 낭비하게 됩니다.
일반적인 교체 시나리오
이 모터는 일반적으로 두 가지 상황 중 하나에서 나타납니다. 드라이브 교체로 해결되지 않는 지속적인 SV 경고 코드를 발생시키는 기계 또는 모터가 예기치 않게 고장 나기 전에 노후화된 머시닝 센터를 갱신하는 공장에서 계획된 재빌드입니다.
진단 사례에서 경로는 일반적으로 드라이브에서 시작하여 케이블링으로 이동하고, 다른 모든 것이 깨끗하게 확인되면 모터에서 끝납니다. 위치 오류, 열 경고 또는 추적 및 튜닝으로 안정화할 수 없는 불규칙한 축 동작은 고전적인 징후입니다.
자주 묻는 질문
이 모터는 어떤 Fanuc 드라이브 앰프와 함께 작동합니까?
A06B-0227-B100은 Fanuc αi 시리즈 서보 앰프와 함께 사용하도록 설계되었습니다. 특정 앰프 모듈(전류 등급 및 축 수)은 기계 구성에 따라 다릅니다. 모터와 함께 교체 앰프를 구매하기 전에 항상 기계의 전기 도면을 확인하십시오.
이 모터를 교체한 후 컨트롤러의 시작 프로세스는 어떻게 됩니까?
물리적 설치는 간단한 부분입니다. CNC 측에서는 모터 매개변수가 올바르게 설정되었는지 확인해야 합니다. 엔코더 유형, 토크 제한 및 축별 튜닝 값입니다. 고장 전에 매개변수 백업이 있는 경우 복원이 빠릅니다. 없는 경우 기계 빌더의 원본 매개변수 설명서가 필요합니다.
3000 RPM은 작동 속도입니까, 아니면 최대 속도입니까?
정격 최대값입니다. 실제 축 작동 속도는 모터와 축 간의 기계적 감속비(볼스크류 피치, 기어박스 비율 등)에 따라 달라집니다. 대부분의 CNC 피드 축은 정상적인 절삭 중에 이 모터를 3000 RPM 한계 이하로 작동합니다. 최대 속도로 지속적으로 작동하는 것은 일반적이지 않으며 장기적인 모터 수명에 권장되지 않습니다.
이 모터의 고장난 엔코더를 별도로 교체할 수 있습니까?
기술적으로 가능하지만 간단하지는 않습니다. Fanuc 엔코더는 독점적이며 모터에 쌍으로 연결됩니다. 교체하려면 올바른 엔코더 장치를 구하고 올바르게 재설치해야 하며, 이후 모터에 필요한 모든 위치 보정도 포함됩니다. 대부분의 공장에서는 전문가가 엔코더 작업을 수행하는 경우가 아니라면 전체 모터 교체가 더 안정적인 경로입니다.
이것이 내 기계에 맞는 부품인지 어떻게 확인할 수 있습니까?
가장 신뢰할 수 있는 방법은 기계의 부품 목록이나 교체 중인 장치의 모터 명판을 확인하는 것입니다. 전체 부품 번호(B100 접미사 포함)가 정확히 일치해야 합니다. 기본 번호의 부분 일치는 충분하지 않습니다. 다른 접미사는 샤프트 구성, 커넥터 유형 또는 와인딩 사양이 다르다는 것을 나타내며 상호 교환이 불가능할 수 있습니다.
