| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A06B-0227-B001 |
작은 모터가 성능 저하를 의미하는 버전의 대화도 있습니다. 이 버전은 여기에는 해당되지 않습니다.

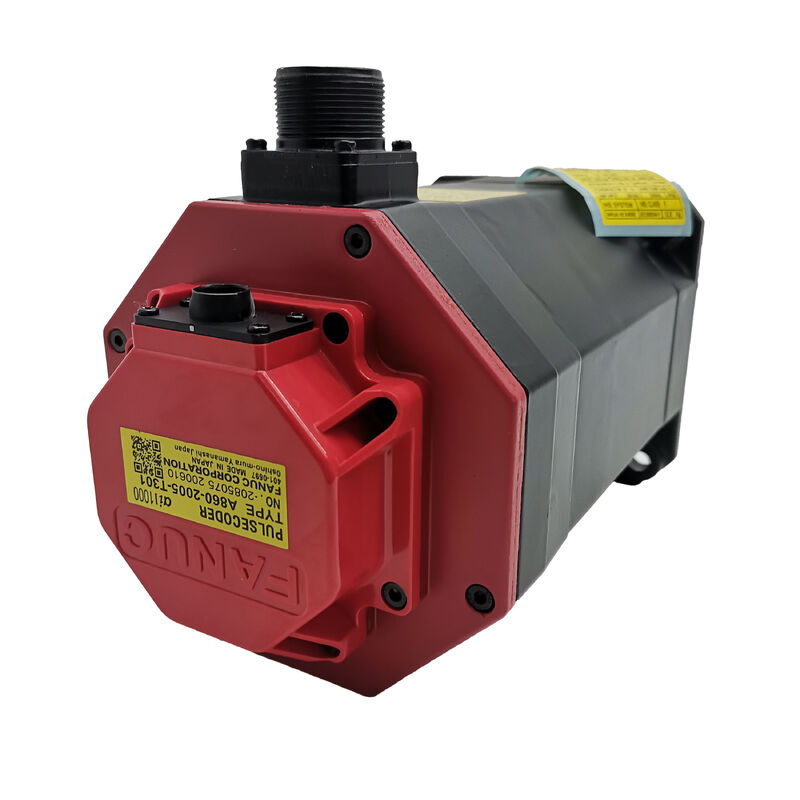

Fanuc A06B-0227-B001은 FANUC의 βis 서보 모터 라인업 중 컴팩트한 끝에 위치하지만, 생산에서 축의 성능을 좋게 만드는 특성(절대 위치 유지, 깨끗한 저속 토크, 전체 작업 시간 동안의 열 안정성, 그리고 설정 불확실성을 완전히 제거하는 네이티브 드라이브 호환성)을 포기하지 않습니다. 브레이크는 포함되어 있지 않습니다. 이는 수평 축 사용을 위한 의도적인 구성이며, 어셈블리를 더 가볍게 하고 배선을 단순하게 유지합니다.
FANUC 컨트롤러를 기반으로 제작된 기계에서 이 모터는 원래 장비가 연결되었던 방식과 동일하게 드라이브 시스템에 연결됩니다. 엔코더 프로토콜이 일치합니다. 앰프 페어링이 직접적입니다. 컨트롤러가 협상할 필요가 없습니다. 이는 타사 대안과는 다른 시작점이며, 사양 시트가 아닌 설정 중에 나타나는 격차입니다.
| 매개변수 | 세부 정보 |
|---|---|
| 시리즈 | βis — AC 서보 모터 |
| 브레이크 | 없음 (B001 구성) |
| 엔코더 | 절대 고해상도 직렬 엔코더 |
| 본체 보호 | IP65 |
| 축 끝 보호 | IP67 |
| 냉각 | 자가 냉각, 자연 대류 |
| 드라이브 호환성 | FANUC βi SVU / βi SVM 시리즈 |
| CNC 호환성 | FANUC 0i-D, 0i-F, 30i, 31i, 32i |
하나: 말하지 않아도 위치를 알아야 합니다. 절대 직렬 엔코더는 전원 주기 동안 위치 데이터를 유지합니다. 호밍 배터리가 필요 없습니다. 재시동 시 참조 시퀀스가 필요 없습니다. 컨트롤러가 초기화되는 순간 축은 정확히 마지막 위치에서 재개됩니다. 계획된 재시동 시 유용하며, 계획되지 않은 재시동 시 필수적입니다.
둘: 기계가 실제로 작동하는 환경을 처리해야 합니다. 거의 모든 CNC 설치에서 절삭유가 존재합니다. 미스트, 직접 흐름 또는 이동하는 잔여물 형태로 존재합니다. IP67 축 씰은 가장 취약한 침입 지점을 직접적으로 처리하며, 단순한 비산 방지 기능이 아닌 잠수 노출에 대한 등급을 받았습니다. 특별한 유지보수 간격 없이 해당 등급을 유지합니다.
셋: 저속에서 일관되게 토크를 전달해야 합니다. 느린 이송 속도에서 모터의 토크 리플은 가공 표면에 나타납니다. βis 권선 기하학은 전체 속도 범위에서 출력을 부드럽게 유지합니다. 이는 사소한 성능 주장이 아니라, 도면 공차를 유지하는 마무리 패스와 그렇지 않은 패스를 구분하는 차이입니다.
넷: 첫 시간부터 열 시간까지 열적으로 안정해야 합니다. 이 모터의 절연 등급과 베어링 사양은 긴 냉각 시간 동안의 간헐적인 작동이 아닌 연속 작동을 위해 선택되었습니다. 확장된 작업 시간 동안 열 평형을 유지하는 모터는 일관된 축 동작을 생성합니다. 드리프트하는 모터는 분리하기가 실제로 어려운 위치 결정 편차를 도입합니다.
다섯: 더 큰 모터가 들어가지 않는 곳에 맞아야 합니다. A06B-0227-B001의 작은 프레임은 컴팩트 기계 플랫폼에서 성능 저하가 아닌 실용적인 제약입니다. 엔코더 해상도, 보호 등급 또는 드라이브 호환성을 포기하지 않고 중급 모터가 도달할 수 없는 공간에 들어갑니다.
고부하 CNC 선반 다중 작업 시간 생산을 실행하는 컴팩트 선반에서 X 및 Z 축의 일관성은 수천 개의 부품에 걸쳐 마이크론 단위로 측정됩니다. 절대 엔코더는 배치 간 참조 드리프트를 방지하고, 열 안정성은 작업 시간 동안의 드리프트를 방지합니다. 부품 간 편차가 관리되는 지표일 때 둘 다 중요합니다.
소형 및 중형 VMC 컴팩트 수직 머시닝 센터의 공간 제약으로 인해 더 큰 모터 프레임은 사용할 수 없습니다. βis 소형 프레임 형식은 설치 공간에 맞으면서 제어 시스템이 기본으로 기대하는 FANUC 프로토콜 통합을 제공합니다.
탭핑 및 드릴링 센터 이 기계들은 이송 축에서 빠르고 반복적인 방향 반전을 중심으로 사이클을 정의합니다. 낮은 관성과 빠른 토크 응답은 사이클 시간을 짧게 유지하고 작업 시간 동안 사이클 수가 증가해도 위치 정확도가 저하되지 않음을 의미합니다.
다중 공정 기계의 보조 축 αi 시리즈 모터의 프레임 크기나 비용 없이 완전한 FANUC 통합이 필요한 회전 테이블, 공구 교환기, 칩 컨베이어 및 팔레트 위치 지정 시스템. βis 시리즈는 이 등급을 올바르게 커버합니다.
2차 FANUC 서보 모터 시장은 큽니다. 여기에는 정품 신품 재고, 적절하게 재생산되고 서비스 이력이 공개된 장치, 그리고 덜 안심되는 청소, 재포장 및 이전 작동 시간 공개 없이 나열된 장치가 포함됩니다.
마지막 범주가 문제를 일으키는 범주입니다. 모터는 외관상 괜찮습니다. 축이 자유롭게 회전합니다. 외부 씰에 명백한 손상이 없습니다. 보이지 않는 것은 누적된 엔코더 시간, 열 순환을 거친 권선 절연, 이전 부하 조건에서 베어링 예압 변화를 겪었을 수 있는 베어링입니다. 이 중 어느 것도 수령 시에는 나타나지 않습니다. 나중에 생산 중에 축 추종 오차의 느린 증가, 간헐적인 엔코더 경고 또는 서비스 몇 달 후 소음이 발생하기 시작하는 베어링으로 나타납니다.
새 A06B-0227-B001은 이러한 누적된 이력이 전혀 없습니다. 공장 베어링. 작동 시간 0의 엔코더. 서비스 수명 시작 시점의 권선 절연. 설치 날짜부터 전체 OEM 보증 적용. 생산 기계 내부에서 수년간 무인으로 작동할 모터의 경우 시작 조건은 제어할 수 있는 합리적인 변수입니다.
설치를 올바르게 시작하는 것은 모터가 기계에 도착하기 전에 시작됩니다. βi 앰프 모듈 용량이 모터의 정격 전류와 일치하는지 확인하십시오. 잘못된 등급은 첫 전원 켜기부터 경고를 발생시키며 βis 교체 시 더 일반적인 오류 중 하나입니다. 언박싱 전에 기계 도면과 마운팅 치수 및 커넥터 위치를 확인하십시오. 도면에서 불일치를 발견하는 데는 몇 분이 걸립니다. 기계에서 발견하는 것은 훨씬 더 많은 비용이 듭니다.
작동 중에는 CNC 화면을 통해 축 추종 오차를 모니터링하는 것이 진단적으로 가치가 있습니다. 몇 주에 걸친 점진적인 상승(갑작스러운 경고와는 다름)은 일반적으로 냉각수에 노출된 설치에서 엔코더 케이블 씰 저하의 가장 초기 지표입니다. 이 단계에서 발견하면 계획된 유지보수 기간 동안 케이블 교체가 가능하며, 계획되지 않은 생산 중단은 발생하지 않습니다.
보관 중인 장치의 경우: 0–40 °C, 상대 습도 75% 미만, 응결 없음. 고정 지점에 대한 정적 접촉 하중으로 인한 베어링 브리넬링을 방지하기 위해 6개월마다 수동으로 축을 회전시키십시오. 설치일까지 원래 밀봉된 포장 상태로 장치를 보관하십시오.
Q1: A06B-0227-B001에 통합 브레이크가 포함되어 있습니까? 아니요. B001 구성에는 브레이크가 포함되어 있지 않습니다. 이 모터는 전원이 꺼졌을 때 하중을 유지할 필요가 없는 수평 축 응용 분야를 위해 설계되었습니다. 수직 축 또는 전원 차단 시 유지 보수가 필요한 중력 하중 조건이 포함된 응용 분야의 경우 βis 시리즈 내에서 브레이크가 장착된 변형을 지정해야 합니다.
Q2: 이 모터와 함께 작동하는 FANUC 앰프 장치는 무엇입니까? A06B-0227-B001은 FANUC βi SVU 또는 βi SVM 시리즈 서보 앰프와 함께 사용하도록 설계되었습니다. 주문 전에 앰프 모듈 용량이 모터의 정격 전류와 일치해야 합니다. 잘못된 등급의 모듈을 사용하는 것은 βis 모터 설치 시 더 자주 발생하는 설정 오류 중 하나입니다.
Q3: 이전 β-시리즈 모터의 드롭인 교체품입니까? 확인 없이는 아닙니다. βis 시리즈는 이전 β-시리즈 모터에 비해 업데이트된 직렬 엔코더 프로토콜을 사용하므로 설치 후 CNC 매개변수를 검토하고 업데이트해야 합니다. 물리적 커넥터 위치도 세대 간에 다를 수 있습니다. 첫 번째 축 실행 전에 매개변수 확인 및 적합성 검증을 계획하십시오. 모터 제품군 이름만으로 치수 호환성을 가정하지 마십시오.
Q4: 이 모터는 어떤 CNC 컨트롤러와 호환됩니까? 호환되는 컨트롤러에는 FANUC 0i-D, 0i-F, 30i, 31i 및 32i 시리즈가 적절한 βi 시리즈 서보 앰프와 페어링된 경우 포함됩니다. 이 목록 외의 컨트롤러 세대의 경우 이 모터를 교체용으로 지정하기 전에 호환성을 확인해야 합니다.
Q5: 배송 전에 장치가 실제로 새 것인지 어떻게 확인할 수 있습니까? 새 장치는 밀봉된 FANUC 포장과 손상되지 않은 정품 라벨, 키웨이에서 마모나 접촉 흔적이 없는 축, 그리고 이전 서비스 또는 수리 기록이 없는 일련 번호와 함께 제공됩니다. 구매 전에 판매자에게 소싱 문서를 요청하십시오. 포장이 열려 있거나 라벨이 불분명하거나 판매자가 신품 재고 출처를 확인할 수 없는 경우, 배송을 수락하기 전에 질문할 이유로 취급하십시오.
