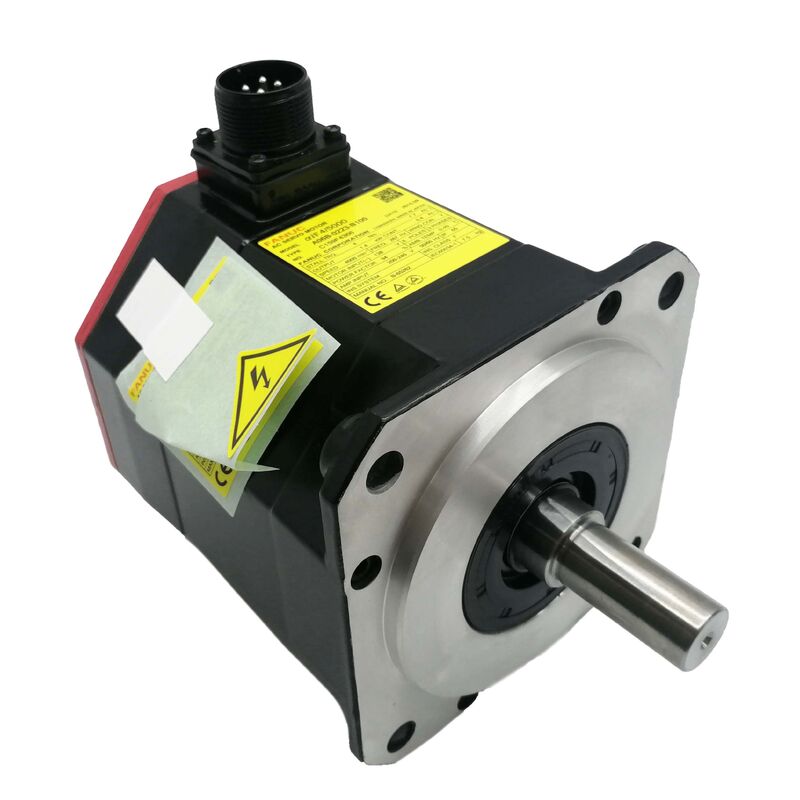

Fanuc AC 서보 모터 A06B-0223-B100

βis 시리즈 · 브레이크 없음 · 컴팩트 CNC 서보 모터

모터 선택의 중요성

CNC 가공에서 서보 모터는 전자 명령이 물리적 움직임으로 변환되는 지점입니다. 교체 부품 불일치, 엔코더 마모 또는 호환되지 않는 드라이브 페어링으로 인해 이 변환이 잘못되면 부품에 쉐터 마크, 위치 드리프트, 사이클 시간 불일치와 같은 문제가 발생합니다.

Fanuc A06B-0223-B100은 컴팩트 및 중급 CNC 공작 기계의 이송 축 요구 사항을 위해 설계된 βis 시리즈 AC 서보 모터입니다. 통합 브레이크 없이 작동하며(수평 축 구성에 대한 의도적인 선택) 별도의 어댑터 하드웨어 또는 사용자 지정 매개변수 매핑 없이 FANUC의 βi 앰프 에코시스템에 직접 연결됩니다. 기존 FANUC 설정 내에서 제대로 작동하는 모터를 필요로 하는 기계 제작자 및 유지보수 팀에게 이러한 기본 호환성은 다른 모든 것의 시작점입니다.

사양

이 모터의 실제 장점

서보 모터를 과도하게 사양하는 경향이 있습니다. 즉, 더 많은 전력이 더 나은 성능을 의미한다고 가정하는 것입니다. 실제로는 A06B-0223-B100은 사이클 수가 많고 부품 공차가 거의 변동이 없는 기계에서 축 수준의 일관성을 위해 최적화되었습니다.

작업 조건에서 견딜 수 있는 몇 가지 구체적인 사항:

절대 위치 메모리. 시리얼 엔코더는 배터리나 기계적 참조 없이 위치 데이터를 보유합니다. 전원 차단 또는 비상 정지 후 축은 호밍 사이클이나 부품 손실 없이 마지막으로 알려진 정확한 위치에서 재개됩니다.

실제로 오래가는 샤프트 끝 씰링. IP67 샤프트 씰은 냉각수 미스트가 지속적으로 발생하는 환경을 위해 제작되었습니다. 특별한 유지보수 간격이 필요하지 않습니다. 생산 현장에서 발생하는 모든 것을 처리합니다.

코깅 없는 토크 전달. 와인딩 설계는 속도 범위에서 토크 리플을 낮게 유지합니다. 이는 느린 마무리 패스에서 가장 중요하며, 모터의 불규칙성은 가공된 표면에 직접 나타납니다.

교대 근무 전반에 걸친 열 안정성. 절연 등급 및 베어링 선택은 짧은 시간뿐만 아니라 연속 작동을 위해 크기가 조정되었습니다. 교대 근무 중에 열적으로 드리프트하는 모터는 실제 문제입니다. 이 모터는 그렇지 않습니다.

기계 내에서의 위치

βis 시리즈는 FANUC 서보 모터 범위의 컴팩트 엔드를 채웁니다. A06B-0223-B100은 다음과 같은 경우에 적합합니다:

CNC 선반 (컴팩트 플랫폼) 소형 터닝 센터의 X 및 Z축 이송 제어. 낮은 이송 속도에서의 모터 응답성은 긴 생산 실행 동안 표면 마감을 일관되게 유지합니다.

소형 및 중형 수직 머시닝 센터 기계 발자국이 제한적이고 냉각 시스템 근처에서 모터가 안정적으로 작동해야 하는 X 및 Y축 드라이브.

드릴링 및 태핑 센터 빈번한 방향 반전이 있는 고사이클 애플리케이션. 모터의 낮은 관성과 빠른 토크 응답은 위치 정확도를 희생하지 않고 사이클 시간을 줄입니다.

2차 및 보조 축 크기와 비용이 αi 시리즈 장치보다 적은 FANUC 프로토콜 호환성이 필요한 다중 공정 기계의 회전 테이블, 공구 교환기 및 팔레트 시스템.

신품 대 시장 대안

FANUC 서보 모터는 신품, 리퍼비시 제품 및 예상보다 더 자주 판매되는 명확한 서비스 이력이 없는 재마킹된 모터가 혼합된 2차 시장에서 유통됩니다. A06B-0223-B100도 예외는 아닙니다.

리퍼비시 제품은 도착 시 동일하게 보일 수 있습니다. 엔코더에는 사용 시간이 있습니다. 베어링에는 미세한 피로가 있을 수 있습니다. 와인딩 절연은 열 사이클을 거쳤습니다. 이 중 어느 것도 모터가 기계에서 작동하기 전까지는 보이지 않으며, 종종 설치 후 몇 달이 지나야 나타납니다.

신품은 사용 시간이 없고, 공장 상태의 베어링 및 엔코더, 그리고 전체 OEM 보증을 제공합니다. 기계 내부에서 무인으로 작동하고 수년 동안 지속될 것으로 예상되는 부품의 경우, 구매 가격 차이와 관계없이 초기 상태가 중요합니다.

설치 및 보관 참고 사항

장착 전: 모터의 프레임 치수와 커넥터 유형을 기계 도면과 교차 확인하십시오. βi 앰프 모듈 정격이 모터의 전류 사양과 일치하는지 확인하십시오. FANUC βis 연결 설명서는 검증된 페어링에 대한 권위 있는 출처입니다.

작동 중: 엔코더 케이블 마모의 가장 일반적인 조기 경고 신호는 축 추종 오류의 느린 증가입니다. 이는 하드 알람이 나타나기 전에 CNC 진단 화면을 통해 감지할 수 있습니다. 냉각수에 노출된 설치의 경우 매년 커넥터 씰을 확인하십시오.

보관 중: 0~40°C, 상대 습도 75% 미만, 결로 없음. 장기 보관 시에는 6개월마다 수동으로 샤프트를 회전시키십시오. 설치일까지 원래 포장 상태로 밀봉하십시오.

자주 묻는 질문

Q1: 이 모터에는 브레이크가 포함된 버전이 있습니까? 예. βis 시리즈 내에 수직 축 애플리케이션용 브레이크 장착 변형이 있습니다. B100 구성에는 브레이크가 포함되어 있지 않으며 전원 차단 시 유지 보수가 필요 없는 수평 축에 적합합니다. 중력 하중 유지가 필요한 경우 다른 접미사 변형을 지정해야 합니다.

Q2: 이 모터에는 어떤 앰프가 필요합니까? A06B-0223-B100은 FANUC βi SVU 또는 βi SVM 시리즈 서보 앰프 장치와 함께 사용하도록 설계되었습니다. 앰프 모듈은 모터의 전류 소모량과 일치하도록 정격이 지정되어야 합니다. 구매하기 전에 FANUC의 모터-앰프 선택 설명서를 사용하여 특정 페어링을 확인하십시오.

Q3: 이전 β 시리즈 모터를 직접 교체할 수 있습니까? 플러그 앤 플레이 교체로는 불가능합니다. βis 시리즈는 이전 β 시리즈 모터에 비해 업데이트된 시리얼 엔코더 프로토콜을 사용하므로 설치 후 CNC 매개변수를 검토하고 조정해야 합니다. 커넥터 위치가 세대마다 다를 수 있으므로 물리적 적합성 확인도 권장됩니다.

Q4: 이 모터와 호환되는 FANUC 컨트롤러는 무엇입니까? 호환되는 컨트롤러에는 올바른 βi 시리즈 앰프와 페어링된 FANUC 0i-D, 0i-F, 30i, 31i 및 32i 시리즈가 포함됩니다. 다른 컨트롤러 세대와의 호환성은 하드웨어를 결정하기 전에 FANUC의 게시된 페어링 설명서를 참조하여 확인해야 합니다.

Q5: 구매 전에 장치가 실제로 새 것인지 어떻게 확인할 수 있습니까? 신품은 봉인된 FANUC 포장과 무결성 라벨, 키웨이에 접촉 흔적이 없는 깨끗한 샤프트, 이전 서비스 이력이 없는 일련 번호와 함께 제공됩니다. 판매자가 명확한 소싱 문서를 제공할 수 없거나 원래 포장 없이 장치가 도착하는 경우, 이를 위험 신호로 간주하고 배송을 수락하기 전에 명확한 설명을 요청하십시오.
