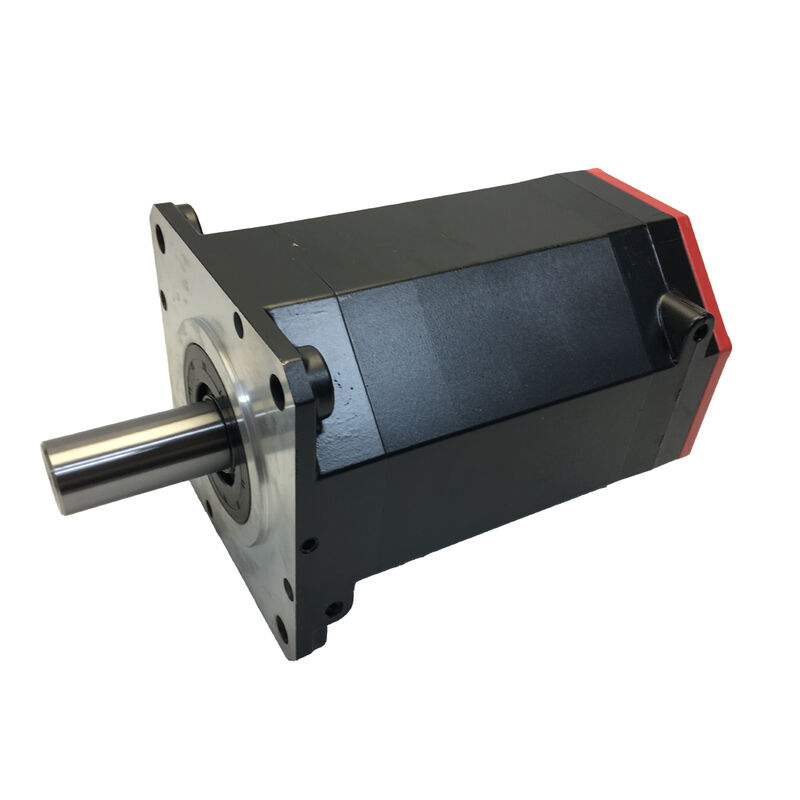

Fanuc AC 세르보 모터 A06B-0221-B000

βis 시리즈 · 브레이크가 없습니다 · CNC 기계 도구에 대한 고 정밀 AC 서보

정확성 이 축 에서 시작 된다

CNC 기계의 모든 위치 오류는 어딘가로 거슬러 올라갑니다. 낡은 인코더, 열적으로 불안정한 윙,Fanuc A06B-0221-B000은 이 세 가지 변수를 모두 제거하도록 설계되었습니다..

그것은 FANUC의 βis 시리즈에 속합니다: 그들의 세르보 모터 라인업의 컴팩트 종말 작업 말,공간이 제한되어 있지만 정확성 요구 사항이없는 다양한 중소형 CNC 플랫폼에서 사용됩니다.. The B000 designation means this unit ships without an integrated brake — a configuration suited to horizontal axes where the motor isn't responsible for holding a load against gravity when power is removed.

그 대가로 얻는 것은 가벼운 조립장치, 더 간단한 드라이브 캐비닛 배선, 그리고 FANUC의 βi 증폭기 아키텍처에 직접 연결되는 모터입니다.

기술 사양

엔진 이 기계 안 에서 작동 할 때 중요 한 네 가지 점

설치된 후 서보 모터와 상호작용을 하지 않습니다. 그것은 기계 내부에서 무관하게 몇 년 동안 작동합니다. 이것이 원활하게 작동하는지 아닌지를 결정하는 특징입니다.

1절대적 인 인코더는 홈링이 필요하지 않습니다.엔코더는 위치 데이터를 지속적으로 저장합니다. 전력 중단, 비상 정지, 또는 계획된 종료 후, 축은 정확한 마지막 위치에서 다시 작동합니다.별다른 참조가 없습니다., 지연 없이 다시 생산에 들어갈 수 있습니다.

2IP67 셰프트 밀폐 류 냉각물 노출 처리.냉각 용액 안개는 가동적인 가공 환경에서 모든 곳에 도달합니다.A06B-0221-B000의 샤프트 끝 밀폐는 IP67 등급입니다.

3- 낮은 토크 파동 - 더 깨끗한 표면느린 공급 속도에서 모터 불규칙성은 가공 표면에 직접 인쇄됩니다. βis 와일딩 기하학은 속도 범위 전체에서 토크 전달을 원활하게 유지합니다.즉, 마무리 패스는 도구 기하학이 달성하도록 설계된 표면 품질을 생산합니다.

4. 장시간 교류를 통해 열 안정성.단열 클래스와 베어링 사양은 지속된 연속 작동을 위해 선택됩니다.두 시간 후에 차가워지고 10 시간 후에 떠나는 모터는 원인을 찾아내기 어려운 문제를 야기합니다.이쪽은 떠다니지 않습니다.

이 모터가 사용되는 기계 종류

A06B-0221-B000은 작은 프레임 모터입니다. 더 큰 장치가 할 수없는 곳에 적합하며 FANUC 제어 기계가 구축 된 위치 정확성과 드라이브 호환성을 제공합니다.

콤팩트 한 CNC 턴 센터X와 Z축은 중~고속 주기 수를 실행하는 작은 턴에 먹이를 제공합니다. 인코더의 절대 피드백은 기계가 중간에 다시 시작될 때에도 부분-부분 위치가 일관되게 유지됩니다.

벤치 톱 및 소형 VMC정밀 부품 생산, 곰팡이 작업 및 도구 제조에서 사용되는 컴팩트 수직 가공 센터의 X 및 Y 축 제어.모터의 발자국은 단순히 더 큰 서보 단위가 할 수 없는 곳에 적합.

파리 및 채굴 센터이 기계들은 교대당 수 백 번씩 축 방향을 역전합니다. A06B-0221-B000은 높은 사이클 역전을 깨끗하게 처리합니다.빠른 토크 반응과 사이클 사이의 위치 오류 축적이 없습니다..

보조축 및 인덱싱축도구 교환기, 회전 테이블 및 팔레트 인덱싱 시스템은 αi 시리즈 모터의 크기 및 비용없이 완전한 FANUC 프로토콜 통합이 필요합니다.βis 계열은 이 부차적인 역할에 적합한 계층입니다.

운동 상태 의 문제

사용 된 및 리뉴얼 된 서보 모터 시장은 크고 항상 투명하게 표시되지 않습니다. 수천 시간 동안 작동 한 모터는 청소, 재 포장,그리고 그 역사가 공개되지 않은 채로 나열외부에서 보면 새 유닛과 동일해 보입니다.

그 차이는 나중에 나타납니다. 간헐적으로 오류를 발생시키는 인코더, 몇 달의 작동 후 소음을 일으키는 베어링,이미 열 수명 주기의 절반에 있는 롤링 단열도착할 때 발견할 수 없는 것

새로운 A06B-0221-B000는 마모가 전혀 없는 인코더와 함께 시작됩니다. 공장 상태의 베어링, 그리고 OEM 보증의 전체 적용.생산 기계 내부에서 연속적으로 작동하는 부품, 시작 조건은 걱정할 만한 합리적인 것입니다.

설치, 서비스 및 저장

설치 시:배선하기 전에 βi 증폭기 모듈 용량이 모터와 일치하는지 확인합니다.기계 장착 도면에 대한 물리적 차원 및 커넥터 위치를 확인그 후엔 안돼요

작동 중:CNC 진단 화면을 통해 오류 추세를 따라 축을 관찰합니다. 몇 주 또는 몇 달 동안 천천히 상승 유동은 일반적으로 인코더 케이블 밀폐의 파괴를 의미합니다.그리고 그 곳에서 잡으면 다음으로 오는 경보를 피할 수 있습니다..

저장 중:유닛은 0 °C에서 40 °C 사이, 75%의 상대 습도 이하, 응축 없이 보관합니다. 정적 부하 하에서 베어링 브리넬링을 방지하기 위해 6 개월마다 손으로 샤프트를 회전합니다.설치 될 때까지 원래 밀폐 된 포장에서 보관하십시오..

자주 묻는 질문

Q1: A06B-0221-B000에는 내장 브레이크가 있나요?아니. B000 후자는 통합 브레이크가 없는 이 모터 배를 나타냅니다. 그것은 전력 끄는 부하 보유가 필요하지 않은 수평 축 애플리케이션을 위해 고안되었습니다.수직 축 또는 기계가 전력을 끄는 상태에서 위치를 유지해야 하는 모든 축, 대신 βis 시리즈 내의 브레이크 장착된 변종을 선택해야 합니다.

Q2: 이 모터를 구동하려면 어떤 증폭기가 필요합니까?이 모터는 FANUC βi SVU 또는 βi SVM 시리즈의 세로 앰플리퍼와 함께 사용하도록 설계되었습니다.증폭기 모듈은 모터의 현재 사양에 따라 등급을해야합니다.

Q3: 이 모터는 FANUC 0i-F 및 30i 컨트롤러와 호환됩니까?A06B-0221-B000는 적절한 βi 시리즈 서보 증폭기와 함께 사용할 때 FANUC 0i-D, 0i-F, 30i, 31i, 32i 시리즈 CNC 컨트롤러와 호환됩니다.이전 제어기 세대와의 호환성은 이 모터를 대체로 지정하기 전에 확인되어야 합니다..

Q4: 오래된 기계에서 1세대 β 시리즈 모터를 대체할 수 있나요?직접 교류가 아니라 β 시리즈는 이전 β 시리즈 모터에 비해 업데이트 된 일련 인코더를 사용하며 설치 후 CNC의 매개 변수를 변경해야합니다.물리적인 커넥터 위치도 세대별로 다를 수 있습니다.적합성 검증과 매개 변수 검토는 동일 대용품으로 취급하기 전에 모두 필요합니다.

Q5: 유닛이 새지 확인하기 위해 구매할 때 무엇을 확인해야 합니까?새 유닛은 뚜렷한 라벨과 함께 봉인된 FANUC 포장재, 키웨이에서 접촉 마모나 마찰을 보이지 않는 샤프트, 그리고 이전 서비스 기록이 없는 일련 번호로 제공됩니다.판매자에게 새로운 재고 상태를 확인하는 문서를 요청하십시오.패키지가 열렸거나 판매자가 출처 정보를 제공 할 수 없다면 배송을 받아들이기 전에 명확히하십시오.
