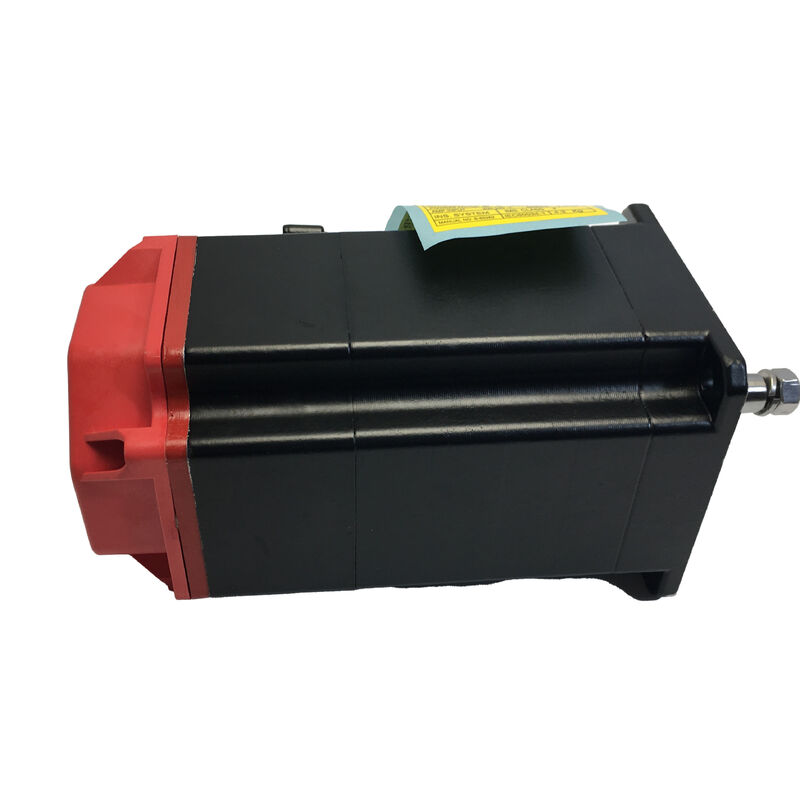

Fanuc AC 세르보 모터 A06B-0215-B100 high-cycle CNC 애플리케이션을 위한 컴팩트 βis 시리즈 모터

βis 시리즈 · 브레이크 없이 · CNC 공급 축 제어용 컴팩트 AC 서보 모터

작은 모터, 진지한 일이야

콤팩트 서보 모터가 덜 까다로운 작업을 처리한다는 가정은 실제로 적용되지 않습니다.공급 축 모터는 기계의 가장 힘든 부품 중 하나입니다, 속도를 늦추고, 움직이지 않는 위치 허용값으로 시간당 수백 번 역전합니다.

Fanuc A06B-0215-B100은 정확히 그런 일을 위해 만들어졌습니다.그리고 FANUC로 제어되는 기계에 직접 꽂을 수 있도록 설계되어 있으며, 제3자의 대체로 일상적으로 도입되는 가동 마찰 없이. 드라이브는 FANUC를 사용합니다. 컨트롤러는 FANUC를 사용합니다. 모터도 그렇게합니다. 그리고 그 정렬은 기계가 첫 번째 사이클에서 어떻게 행동하는지 보여줍니다.

사양

생산 이 실제 로 만들어 내는 조건 에 맞게 만들어진 것

냉각액은 아무데도 가지 않을 거야대부분의 CNC 환경은 절단 액체를 포함합니다. 안개, 스프레이 또는 기계 기저 근처에 결합 된 액체로. A06B-0215-B100은 IP67 샤프트 밀을 가지고 있습니다.즉, 유체의 침입에 가장 취약한 입구점은 침수 노출에 특별히 지정되어 있습니다.이것은 마케팅 주장이 아닙니다. 그것은 셰프트 밀폐가 충족하도록 설계된 사양입니다.

전원 공급에 의존하지 않는 위치 메모리절대적인 일련의 인코더는 참조 배터리 또는 홈링 순서없이 축 위치를 유지합니다. 기계가 계획된 정지 또는 계획되지 않은 후에 다시 작동하면,컨트롤러는 이미 축이 어디에 있는지 알고 있습니다생산은 즉시 재개됩니다.

낮은 속도의 원활한 출력은 정점보다 더 중요합니다.높은 토크의 파동이 있는 모터는 느린 마무리 패스에서 표면 불규칙성을 도입합니다.βis 와일링 기하학은 전체 속도 범위에서 토크 전달을 일정하게 유지, 이것은 표면 마무리 작업에 중요한 부분입니다.

시간이 지남에 따라 열행동이 나타납니다.이 모터의 단열 클래스와 베어링 사양은 지속적인 연속 작업에 선택됩니다. 긴 전환을 통해 열 평형을 유지하는 모터는 예측 가능한 행동을합니다.외부에서 진단하기 정말 어려운 변수를 소개하지 않는.

이 모터 가 작동 하는 곳

CNC 회전 센터높은 부품 수에 따라 도구의 일관성있는 위치가 핵심 요구 사항인 컴팩트 턴에서 공급 축 제어.절대적인 인코더는 부분과 교대 사이에 위치 참조를 그대로 유지.

작은 수직 가공 센터X 및 Y 축 드라이브는 제한된 설치 공간이있는 기계에 적용됩니다. βis 작은 프레임은 인코더 정확성이나 드라이브 호환성을 포기하지 않고 중급 모터가 할 수없는 곳에 적합합니다.

채굴 및 드릴링 센터높은 반전 주파수와 빠른 사이클 시간으로 정의 된 응용 프로그램. 모터의 낮은 관성 및 빠른 토크 반응은 사이클에서 위치 오류를 축적하지 않고 사이클 시간을 긴밀하게 유지합니다.

보조 축 및 회전 시스템다중 프로세스 기계의 부차 축 旋轉 테이블, 도구 교환기, 팔레트 위치 完全 FANUC 통합이 중요하지만 αi 시리즈의 전력과 비용은 응용 프로그램의 필요 이상입니다.

조건 의 질문 ᆞ 왜 질문 할 가치가 있는가

FANUC 세르보 모터 시장의 의미있는 비중은 항상 표시되지 않는 리뉴얼 된 단위로 구성됩니다. 그들은 깨끗하게 도착합니다. 샤프트는 눈에 띄는 마모를 보이지 않습니다.패키지는 원본에 가깝게 보일 수도 있습니다..

눈에 보이지 않는 것은: 엔코더가 몇 시간 동안 작동했는지,베어링이 어느 시점에서 각도로 부하되어 내부 피로를 가지고 있는지 여부그 역사는 도착했을 때 나타나지 않습니다. 그것은 6개월 또는 1년 후에, 생산 중에, 부품이 작동할 예정인 기계에 나타납니다.

새 A06B-0215-B100은 그런 게 하나도 없습니다.몇 년 동안 기계 안에 방치되어 작동하는 부품에 대해이 장치가 설치되기 전에 검증해야 할 합리적인 사항입니다.

설치 및 지속적인 서비스

설치하기 전에, 모터의 등급 전류에 대 한 증폭기 모듈 용량을 확인 하 고 물리적 크기가 설치 배열에 맞는지 확인 합니다.열기 전에 ∙ 모터가 이미 기계에 있는 후에.

일단 실행되면, 검사하는 것은 오류를 따르는 축입니다. 느린 경향,몇 주 동안 꾸준히 증가하는 것 보다 갑작스러운 경보는 일반적으로 냉각액에 노출된 설비에서 인코더 케이블 밀폐가 악화되는 초기 신호입니다.그 단계에서 잡는 것은 케이블을 교체하는 것이 아니라 계획되지 않은 생산 중단입니다.

저장된 단위: 0 ∼ 40 ° C, 습도 75% 이하, 응축이 없습니다. 지속적인 정적 접촉 부하 하에서 베어링 브린링을 방지하기 위해 6 개월마다 손으로 샤프를 회전하십시오.설치일때까지 짐을 풀지 마세요.

자주 묻는 질문

Q1: 이 모터는 내장 브레이크가 있나요?아니. B100 구성에는 통합 브레이크가 포함되어 있지 않습니다. 이 모터는 전력을 제거 할 때 부하를 유지 할 필요가 없는 수평 축 응용 프로그램에 설계되었습니다.만약 여러분의 애플리케이션이 수직 축이나 중력 부하 축을 포함한다면, 대신 βis 시리즈의 브레이크가 장착된 변종을 사용해야 합니다.

Q2: A06B-0215-B100에 필요한 드라이브 하드웨어는 무엇입니까?이 모터는 FANUC βi SVU 또는 βi SVM 시리즈 서보 증폭기와 작동합니다. 증폭기 모듈 용량은 모터의 등급 전류와 일치해야합니다. 주문하기 전에 올바른 결합을 확인하십시오.부적절한 증폭기 등급은 βIS 모터에서 설치 오류가 가장 흔한 것 중 하나입니다.

Q3: 이것은 오래된 β 시리즈 모터를 직접 대체 할 수 있습니까?그것은 교체되는 특정 장치에 달려 있습니다. βis 시리즈는 이전 β 시리즈 모터에 비해 업데이트 된 인코더 프로토콜을 사용합니다. 일반적으로 CNC 컨트롤러의 매개 변수 변경이 필요합니다.물리적 연결 장치 위치도 다를 수 있습니다.그것은 플러그 앤 플레이 교환이 아니며 기계 배선과 컨트롤러 매개 변수 모두에 대한 검증이 필요합니다.

Q4: 어떤 FANUC CNC 시스템이 호환됩니까?A06B-0215-B100는 적절한 βi 증폭기와 결합되면 FANUC 0i-D, 0i-F, 30i, 31i, 32i 시리즈 컨트롤러와 호환됩니다.이 모터를 대체로 지정하기 전에 호환성을 확인해야 합니다..

Q5: 판매 중인 유닛이 진짜 신품인지 확인하는 가장 좋은 방법은 무엇입니까?봉인된 FANUC 포장지, 손색이 없는 라벨, 키웨이 또는 샤프트 끝에서 마모가 없는 샤프트, 이전 서비스 또는 수리 기록이 없는 일련 번호를 확인합니다.새로운 재고의 기원을 확인하는 문서를 제공할 수 있는 판매자는 합리적인 기준입니다.패키지가 열렸거나 소스 문서는 사용할 수 없다면 유닛을 받아들이기 전에 문의하십시오.
