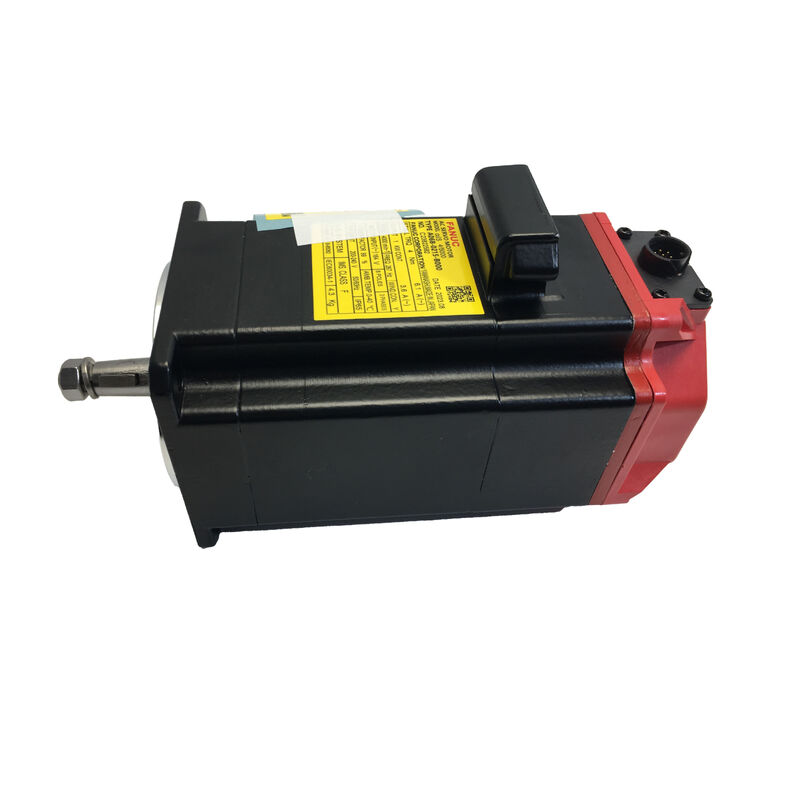

Fanuc AC 서보 모터 A06B-0212-B605 — 수직 CNC 축 제어를 위한 통합 브레이크가 있는 βis 시리즈

βis 시리즈 · 통합 브레이크 포함 · CNC 수직 축 제어를 위한 컴팩트 AC 서보 모터

축이 수직으로 작동할 때 모터 사양이 변경됩니다.

수평 축 모터와 수직 축 모터는 사양 시트에서 비슷하게 보입니다. 실제로는 한 가지 결정적인 차이가 있습니다. 기계에 전원이 끊겼을 때 발생하는 일입니다.

수평 축에서는 하중이 제자리에 유지됩니다. 중력이 어디로도 끌어당기지 않습니다. 수직 축에서는 가공 센터의 Z축, 드릴 헤드, 공구 교환기 팔 등에서 중력이 항상 하중에 반하여 작용합니다. 전원이 끊기는 순간, 축을 제자리에 고정하는 능동적인 장치가 없으면 하중이 움직입니다. 때로는 느리게 움직입니다. 때로는 워크피스, 공구 또는 스핀들 자체를 손상시킬 만큼 빠르게 움직입니다.

이것이 Fanuc A06B-0212-B605의 통합 브레이크가 있는 이유입니다. 이것은 편의 기능이나 선택적 업그레이드가 아니라 계획된 종료, 비상 정지 또는 예기치 않은 전원 차단으로 인해 기계의 전원이 꺼지는 즉시 축을 고정하는 부품입니다. 축이 중력에 반하여 작동하는 모든 CNC 응용 프로그램의 경우 이 모터가 사양에 포함되어야 합니다. 브레이크가 없는 변형은 그렇지 않습니다.

사양

브레이크 — 기능 및 작동 방식

A06B-0212-B605의 전자 브레이크는 스프링 작동, 전원 해제 설계입니다. 즉, 브레이크는 기본적으로 기계적으로 연결되어 있으며 전원이 공급될 때만 해제됩니다. 이 논리를 뒤집으면 안전상의 의미가 명확해집니다. 전원 공급 장치가 실패하면 브레이크가 자동으로 작동합니다. 제어 신호나 CNC의 능동 명령이 필요 없습니다. 브레이크의 기본 상태가 잠겨 있기 때문에 축이 위치를 유지합니다.

정상 작동 중에는 서보 시스템에 전원이 공급될 때 브레이크가 해제되고 축이 명령된 정지 상태에 도달하거나 기계 전원이 꺼질 때 다시 연결됩니다. 전환은 기계 사이클에 눈에 띄지 않을 만큼 빠릅니다.

이 설계는 수직 축 서보 응용 프로그램의 표준 관행이며, 특히 βis 라인업의 브레이크 없는 변형과 이 모터를 분리하는 요소입니다. 물리적 외형은 비슷하지만, 전원 손실 시 내부 동작은 근본적으로 다릅니다.

생산에서 성능을 유지하는 성능 특성

절대 엔코더 — 종료 시 위치 유지. 직렬 엔코더는 호밍 배터리나 시동 시 기준 사이클 없이 축 위치 데이터를 지속적으로 저장합니다. 계획된 정지 또는 비상 정지 후 컨트롤러는 마지막으로 알려진 정확한 위치에서 재개됩니다. 수직 축에서는 다음 사이클이 시작되기 전에 크립, 기준점 손실, 재영점 조정 루틴이 없습니다.

IP67 샤프트 씰 — 냉각수 노출에 대비하여 제작됨. 가공 환경에서는 절삭유가 이동합니다. 이 모터의 샤프트 끝 씰은 IP67 등급으로, 특수 유지보수 간격을 요구하지 않고 직접적인 냉각수 분사 및 침수 노출에 충분합니다.

속도 범위 전반에 걸친 부드러운 토크 전달. βis 권선 기하학은 토크 리플을 최소화하며, 이는 모터의 불규칙성이 부품 표면에 직접 전달되는 저속 피드 속도에서 가장 중요합니다. 일관된 저속 토크 출력은 미미한 성능 세부 사항이 아니라, 공차를 유지하는 마무리 패스와 그렇지 않은 패스를 구분하는 요소입니다.

지속적인 작동을 통한 열 평형. 이 모터의 절연 등급과 베어링 사양은 짧은 유휴 시간 사이의 짧은 작동이 아닌 지속적인 작동을 위해 선택되었습니다. 작업 중 열적으로 드리프트하는 모터는 진단하기 어렵고 보상하기 더 어려운 변수를 도입합니다. 이 모터는 그렇지 않습니다.

기계 응용 분야

수직 머시닝 센터 — Z축 가장 직접적인 응용 분야입니다. VMC의 Z축은 모든 상승 이동 시 중력에 반하여 작동하며, 비상 정지 조건 또는 전원 차단 시 스핀들 하강을 방지하기 위해 안정적인 전원 차단 브레이크가 필요합니다. A06B-0212-B605는 이를 주요 사용 사례로 처리합니다.

CNC 드릴링 및 보링 머신 Z축을 통해 반복적으로 사이클링하는 드릴링 센터의 수직 공급 축입니다. 높은 반전 빈도와 중력 하중을 받는 하강 이동이 결합되어 브레이크가 장착된 서보 모터가 이 장비 유형의 표준 사양이 됩니다.

자동 공구 교환기 공구 교환기의 팔 또는 캐러셀 메커니즘은 종종 사이클 사이에 정확한 위치를 유지해야 하는 수직 또는 각도 이동을 포함합니다. 통합 브레이크는 정적 상태에서 토크를 유지하기 위해 서보 드라이브에 의존하지 않고 해당 위치를 유지합니다.

팔레트 및 고정 장치 위치 지정 시스템 스테이션 간에 인덱싱하는 팔레트 체인저 및 작업 고정 시스템의 수직 리프트 축입니다. 이 축은 다른 기계 작업이 완료되는 동안 고정된 위치를 하중 하에서 유지해야 합니다. 이는 스프링 작동 브레이크가 설계된 정확한 조건입니다.

회전 테이블 클램핑 및 틸트 축 다축 기계의 틸트 또는 복합 회전 테이블에서 하중 하에서 중력에 반하여 작동하는 축은 안전한 작동을 위해 전원 손실 시 동일한 브레이크 동작이 필요합니다.

모터 상태 및 시장 동향

FANUC 서보 모터의 중고 시장에는 신품 재고, 리퍼비시 제품, 그리고 구매자가 예상하는 것보다 더 흔하게 서비스 이력이 공개되지 않은 제품이 합법적인 신품 재고와 함께 판매됩니다. 브레이크는 브레이크 없는 모터에는 존재하지 않는 복잡성을 더합니다. 브레이크 메커니즘 자체가 마모됩니다.

리퍼비시 제품의 브레이크는 수천 번 작동했을 수 있습니다. 스프링 예압이 약해졌을 수 있습니다. 마찰 표면이 부분적으로 마모되었을 수 있습니다. 이 중 어느 것도 분해 없이는 감지할 수 없으며, 모터 외부가 아무리 깨끗해 보여도 도착 시에는 보이지 않을 것입니다.

새 A06B-0212-B605에는 작동한 적이 없는 브레이크가 있습니다. 공장 스프링 예압, 마모되지 않은 마찰 표면, 설계 수명이 완전히 남아 있습니다. 수직 축의 안전 기능을 위해 특별히 선택된 부품의 경우 브레이크 메커니즘의 상태는 부차적인 고려 사항이 아닙니다.

설치 및 서비스 참고 사항

배선 전에 앰프 모듈 용량을 모터 사양과 확인하십시오. βi SVU 및 βi SVM 시리즈 모두 이 모터를 지원하지만, 모듈 정격은 모터의 전류 소모와 일치해야 합니다. 잘못된 정격은 βis 시리즈 교체 시 가장 흔한 설치 오류 중 하나입니다.

초기 전원 인가 시, 축을 하중 하에서 작동시키기 전에 CNC 진단 화면을 통해 브레이크 해제 및 연결 기능을 확인하십시오. 이는 브레이크 배선이 올바르고 브레이크가 예상대로 드라이브 신호에 응답하는지 확인합니다.

작동 중 CNC 진단 인터페이스를 통해 축 추종 오차를 모니터링하십시오. 갑작스러운 경보와 달리 점진적으로 증가하는 추세는 냉각수 노출 설치에서 엔코더 케이블 씰 마모의 초기 지표이며, 확대되기 전에 해결하는 것이 가장 좋습니다.

보관 중인 장치의 경우: 0–40 °C, 상대 습도 75% 미만, 결로 없음. 베어링 브리넬링을 방지하기 위해 6개월마다 샤프트를 수동으로 회전시키십시오. 보관 중에는 브레이크를 수동으로 해제하지 마십시오. 설치 시까지 원래 밀봉된 포장 상태로 보관하십시오.

자주 묻는 질문

Q1: A06B-0212-B605는 어떤 종류의 브레이크를 사용합니까? 스프링 작동, 전원 해제 전자 브레이크를 사용합니다. 즉, 브레이크는 기본적으로 연결되어 있으며 서보 시스템에 전원이 공급될 때만 해제됩니다. 전원이 예기치 않게 손실되면 컨트롤러의 신호 없이 브레이크가 자동으로 축을 고정합니다. 이것은 수직 축 서보 응용 프로그램의 표준 설계입니다.

Q2: 이 모터를 수평 축에 사용할 수 있습니까? 기술적으로는 가능하지만, 통합 브레이크는 중력 고정이 필요하지 않은 수평 축에서는 이점을 제공하지 않는 무게와 배선 복잡성을 추가합니다. 수평 응용 프로그램의 경우 βis 시리즈 내의 브레이크 없는 변형이 더 적합한 사양입니다.

Q3: 이 모터에는 어떤 앰프가 필요합니까? A06B-0212-B605는 FANUC βi SVU 및 βi SVM 시리즈 서보 앰프와 호환됩니다. 앰프 모듈은 모터의 전류 사양과 일치하도록 정격이 지정되어야 합니다. 주문 전에 올바른 페어링을 확인하십시오. 브레이크 배선 회로도 앰프 연결 도면에서 확인해야 합니다.

Q4: 이 모터는 FANUC 0i-F 및 30i 컨트롤러와 호환됩니까? 예. 적절한 βi 시리즈 앰프와 함께 사용하면 FANUC 0i-D, 0i-F, 30i, 31i 및 32i 시리즈 컨트롤러와 호환됩니다. 이 목록 외의 컨트롤러 세대의 경우 이 모터를 지정하기 전에 호환성을 확인해야 합니다.

Q5: 통합 브레이크는 몇 번의 브레이크 사이클에 대해 정격이 지정됩니까? 브레이크는 정상 부하 조건에서 약 2백만 회의 작동 사이클에 대해 정격이 지정됩니다. 실제 서비스 수명은 브레이크 빈도와 각 사이클에서 적용되는 부하에 따라 다릅니다. 빈번한 비상 정지 또는 고주기 수직 축 작동이 있는 기계는 계획된 유지보수 일정에 브레이크 상태를 포함해야 합니다.
