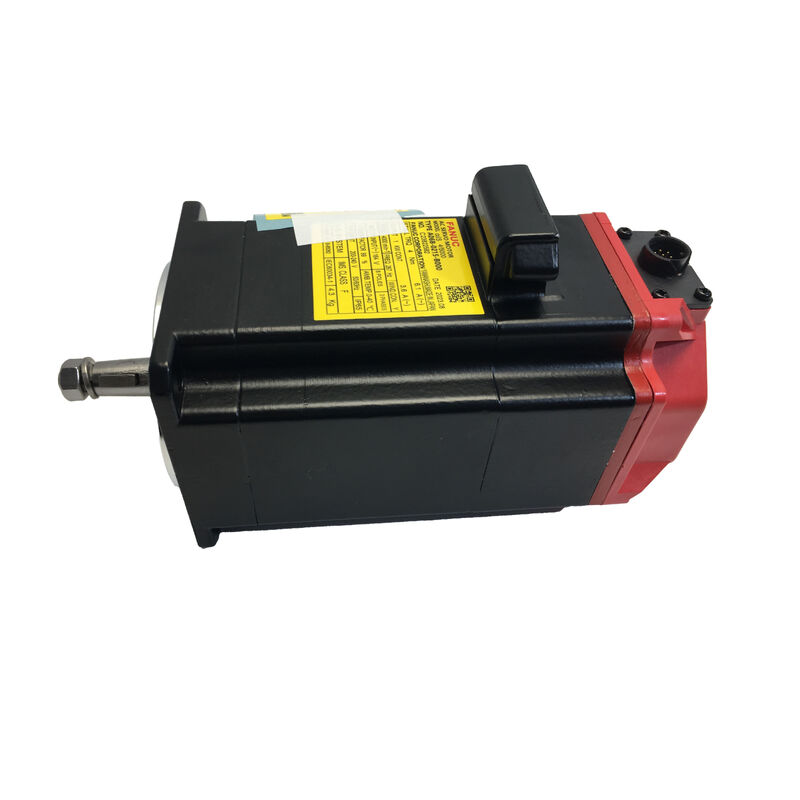

Fanuc AC 서보 모터 A06B-0212-B001

βis 시리즈 · 브레이크 없음 · CNC 수평 축 이송 제어를 위한 컴팩트 AC 서보 모터

일관성이 가장 중요한 성능 지표입니다

최대 토크 수치는 데이터시트에서 보기 좋습니다. 생산 환경에서 실제로 측정하는 것은 다릅니다. 즉, 축이 부품 1과 부품 10,000에서 공차를 유지하는지 여부입니다. 교대 근무 마지막 사이클의 표면 마감이 첫 번째 사이클과 일치하는지 여부입니다. 모터가 CNC가 보상해야 하는 변수를 도입하는지, 아니면 조용히 제어 시스템이 작업을 수행하도록 하는지 여부입니다.

Fanuc A06B-0212-B001은 두 번째 기준 세트를 중심으로 제작되었습니다. FANUC의 βis 서보 모터 시리즈에 속하며, 모든 주요 제조 부문에서 공작 기계에 동력을 공급하는 라인업의 컴팩트 등급입니다. 통합 브레이크 없이 작동하며, 중력 고정이 방정식의 일부가 아닌 수평 축 응용 분야에 맞춰 구성되었습니다. 남은 것은 이송 축이 실제로 필요로 하는 것, 즉 전체 생산일에 걸쳐 일관되게 제공되는 정확하고 반복 가능한 움직임에 최적화된 모터이며, OEM이 아닌 대안과 관련된 호환성 오버헤드 없이 FANUC 드라이브 시스템에 직접 연결됩니다.

사양

생산에 나타나는 엔지니어링 결정

절대 엔코더 — 인프라 없이 축 인식. 위치 데이터는 외부 배터리나 기계적 참조 시스템에 독립적으로 직렬 엔코더에 지속적으로 저장됩니다. 기계가 재시작될 때 — 계획된 종료, 비상 정지 또는 전원 차단 후 — 컨트롤러는 이미 축의 위치를 정확히 알고 있습니다. 호밍 루틴이 없습니다. 재배치 지연이 없습니다. 다음 사이클은 알려지고 확인된 위치에서 시작됩니다.

축 끝의 IP67 — 수명을 결정하는 세부 사항. 축 씰은 모터에서 가장 노출된 부분입니다. 활성 가공 환경에서 절삭유는 단순히 튀는 것이 아니라 미스트가 되고, 이동하며, 하우징이 제공하는 모든 틈새로 스며듭니다. 축 씰의 IP67 등급은 작동 첫 몇 주 동안뿐만 아니라 장기적으로 냉각수가 엔코더 및 베어링 캐비티에 들어가는 것을 방지하는 사양입니다.

속도에 따라 변하지 않는 토크 전달. 저속 토크 리플은 마무리 패스 중에 가공된 표면으로 직접 전달되는 모터 특성입니다. βis 권선 기하학은 전체 작동 속도 범위에서 이 출력 불규칙성을 제어합니다. 결과는 CNC가 보상해야 하는 것이 아니라 모터 자체의 동작에서 오는 표면 마감 일관성입니다.

지속적인 작동을 통한 열 평형. 교대 근무 초기에 온도가 안정되고 유지되는 모터는 첫 시간부터 열 시간까지 예측 가능한 축 동작을 생성합니다. A06B-0212-B001의 절연 등급과 베어링 선택은 모두 지속적인 작동을 위해 선택되었습니다. — 작동 사이에 긴 냉각 시간이 있는 온/오프 사이클 기계용이 아닙니다.

설치 옵션을 여는 프레임 크기. 컴팩트한 βis 엔벨로프는 더 큰 서보 모터가 단순히 들어가지 않는 기계 플랫폼에 맞습니다. 이것은 성능 제한이 아니라 — 이 모터를 더 큰 것을 수용할 수 없는 기계 범주에 적합하게 만드는 특정 설계 특성입니다.

이 모터가 작동하는 기계

이송 축 모터가 상대적으로 작은 설치 공간에서 많은 수의 사이클을 수행하고 모터가 성능 변수가 될 여지가 없는 공차를 갖도록 예상되는 CNC 응용 분야를 생각해 보십시오. 이것이 이 모터가 해결하는 프로필입니다.

컴팩트 CNC 선반. 중간-고 사이클 수를 실행하는 터닝 센터의 X 및 Z 축 이송 제어. 절대 엔코더는 부품 간 호밍 시퀀스를 요구하지 않고 배치 변경 및 교대 전환에 걸쳐 위치 참조가 유지되도록 합니다.

소형 수직 머시닝 센터. 컴팩트 VMC 플랫폼에서 사용 가능한 모터 장착 공간은 엄격한 제약입니다. βis 소형 프레임은 FANUC 제어 시스템이 의존하는 엔코더 사양이나 드라이브 호환성을 희생하지 않고 공간 문제를 해결합니다.

드릴링 및 태핑 센터. 태핑 센터의 이송 축은 생산일 내내 지속적으로 방향을 반대로 합니다. 낮은 관성과 빠른 토크 응답은 사이클 시간을 일정하게 유지하고 사이클에 걸쳐 위치 오류가 누적되는 것을 방지하는 모터 특성입니다.

2차 및 보조 축. 다중 공정 기계의 회전 테이블, 공구 교환기, 칩 제거 시스템 및 팔레트 위치 지정 메커니즘은 FANUC 프로토콜 호환성과 안정적인 위치 지정을 필요로 하지만, αi 시리즈 모터의 물리적 크기나 출력 용량은 필요하지 않습니다. βis 시리즈는 이러한 역할에 적합한 등급이며, A06B-0212-B001은 그 컴팩트한 끝에 있습니다.

2차 시장이 잘못 이해하는 것 — 그리고 그 비용

중고, 리퍼비시 및 재제조된 FANUC 서보 모터는 시장에서 대량으로 거래됩니다. 해당 재고 중 일부는 합법적이며 적절하게 공개됩니다. 상당 부분은 그렇지 않습니다. — 작동 이력이 있지만 그렇게 표시되지 않은 장치로, 구분을 놓치기 쉽게 만들어 새 재고와 함께 제시됩니다.

실질적인 문제는 가격 차이가 아닙니다. 정보 격차입니다. 깨끗해 보이는 리퍼비시 모터는 엔코더가 몇 시간 동안 작동했는지, 권선 절연이 몇 번의 열 사이클을 거쳤는지, 또는 베어링이 이전 부하 조건에서 내부 피로를 겪고 있는지 알려주지 않습니다. 이 정보는 모터 외부에 나타나지 않습니다. 나중에 생산에서 점진적으로 증가하는 축 추종 오차, 간헐적인 엔코더 오류 또는 서비스 몇 달 후 발생하는 베어링 소음으로 나타납니다.

새 A06B-0212-B001로 시작하면 이러한 불확실성이 제거됩니다. 공장 베어링. 0시간 엔코더. 서비스 수명 시작 시점의 권선 절연. 설치 날짜부터 유효한 전체 OEM 보증. 모터는 공장에서 몇 년 동안 무인으로 기계 내부에서 작동합니다. 시작하는 상태가 모든 것의 기초입니다.

설치 체크리스트 및 서비스 안내

모터가 기계에 설치되기 전에:βi 증폭기 모듈 등급을 모터의 전류 사양과 교차 확인하십시오. 여기서 불일치는 첫 전원 켜기 시까지 나타나지 않으며, 드라이브 캐비닛에서 이를 해결하는 데는 계획 단계에서 발견하는 것보다 더 많은 시간이 소요됩니다. 또한 축 치수와 커넥터 위치를 기계 장착 도면과 비교하여 확인하십시오. βis 세대 간의 치수 가정으로 인해 도면 확인으로 방지할 수 있었던 설치 문제가 발생했습니다.

첫 전원 켜기 시: 생산 매개변수를 설정하기 전에 저속 진단 이동을 통해 축을 실행하십시오. 엔코더 피드백이 깨끗하고, 추종 오차가 사양 내에 있으며, 드라이브에 오류가 보고되지 않는지 확인하십시오. 이는 몇 분이 소요되며 향후 서비스 점검 시 비교 기준을 설정합니다.

생산 서비스 중: 정기적으로 CNC 진단 화면을 통해 축 추종 오차를 모니터링하십시오. 몇 주에 걸친 느린 상승 추세 — 갑작스러운 하드 알람이 아니라 — 는 냉각수에 노출된 환경에서 엔코더 케이블 씰 열화를 나타내는 조기 경고 특성입니다. 해당 단계에서 해결하면 케이블 교체가 계획된 유지보수 기간에 포함됩니다. 진행되도록 두면 계획되지 않은 중단이 됩니다.

보관된 장치의 경우: 보관 온도는 0°C ~ 40°C, 상대 습도는 75% 미만으로 유지하고 결로가 없도록 합니다. 지속적인 정적 접촉 하중으로 인한 베어링 브리넬링을 방지하기 위해 6개월마다 수동으로 축을 회전시키십시오. 설치 당일까지 원래 밀봉된 포장 상태로 장치를 보관하십시오.

자주 묻는 질문

Q1: A06B-0212-B001에 내장 브레이크가 포함되어 있습니까? 아니요. B001 접미사는 브레이크 없는 구성을 나타냅니다. 이 모터는 전원이 꺼졌을 때 하중을 기계적으로 고정할 필요가 없는 수평 축 용도로 설계되었습니다. 수직 축 또는 중력 하중 조건과 관련된 응용 분야에는 βis 시리즈 내에서 브레이크가 장착된 변형이 필요합니다. — A06B-0212-B001은 이러한 사용 사례에 대한 올바른 사양이 아닙니다.

Q2: 이 모터를 실행하려면 어떤 증폭기가 필요합니까? A06B-0212-B001은 FANUC βi SVU 또는 βi SVM 시리즈 서보 증폭기와 함께 사용하도록 설계되었습니다. 증폭기 모듈 용량은 모터의 정격 전류와 일치해야 합니다. 주문 전에 올바른 페어링을 확인하십시오. 이것은 가장 자주 건너뛰고 첫 시작 시 드라이브 알람에 가장 확실하게 책임이 있는 검사 중 하나입니다.

Q3: 이 모터가 이전 β-시리즈 장치를 대체할 수 있습니까? 직접 플러그 앤 플레이 대체품으로는 사용할 수 없습니다. βis 시리즈는 원래 β-시리즈에 비해 업데이트된 직렬 엔코더 프로토콜을 사용하므로 설치 후 CNC 매개변수 변경이 필요합니다. 물리적 커넥터 위치도 모터 세대 간에 다를 수 있습니다. 설치 전에 맞는 것을 확인하고 매개변수 검토를 계획하십시오. — 공유 시리즈 이름에서 역호환성을 가정하지 마십시오.

Q4: 어떤 FANUC CNC 시스템이 이 모터를 지원합니까? A06B-0212-B001은 적절한 βi 시리즈 서보 증폭기와 페어링될 때 FANUC 0i-D, 0i-F, 30i, 31i 및 32i 시리즈 컨트롤러와 호환됩니다. 이 범위를 벗어나는 컨트롤러 세대의 경우 이 모터를 지정하기 전에 호환성을 독립적으로 확인해야 합니다.

Q5: 구매 전에 장치가 새 것인지 어떻게 확인할 수 있습니까? 새 장치는 밀봉된 FANUC 포장과 손상되지 않은 정품 라벨, 키웨이에서 마모나 접촉 흔적이 없는 축, 그리고 이전 서비스 이력이 없는 일련 번호와 함께 제공됩니다. 판매자에게 서면으로 새 재고 상태를 확인하도록 요청하고 요청 시 소싱 문서를 제공하십시오. 포장이 열렸거나 소싱 세부 정보를 사용할 수 없는 경우 구매 완료 전에 명확히 해야 합니다.
