| 원래 장소 | 일본 |
| 브랜드 이름 | FANUC |
| 인증 | CE ROHS |
| 모델 번호 | A02B-0280-B502 |
Fanuc A02B-0280-B502는 Fanuc Series 0i Model A 머시닝 센터 플랫폼의 통합 CNC 제어 장치로, 산업용 머시닝 역사상 가장 널리 보급된 CNC 제어 시스템 중 하나입니다.Series 0i는 Fanuc의 중급형 CNC 제품으로, 경쟁력 있는 가격으로 광범위한 공작 기계에 거의 하이엔드 기능(다축 보간, 강성 탭핑, 툴 보정, PMC 래더 로직)을 제공하도록 설계되었습니다.MA 변형은 특히 머시닝 센터 애플리케이션(수직 및 수평 밀링, 다축 컨투어링, 자동 툴 교환 시스템이 있는 머시닝 센터)을 다룹니다.
완전한 CNC 제어 장치로서 A02B-0280-B502는 CPU, ROM, RAM, LCD/MDI 인터페이스 회로, I/O 확장 버스 및 서보 통신 인터페이스를 단일 백패널 어셈블리로 통합합니다.
현장에서 이 장치는 기계의 작동자 패널 뒤에 위치하며, 기계의 축 서보 드라이브, 스핀들 드라이브, PMC I/O 모듈 및 작동자 패널 인터페이스 배선에 연결됩니다.
이 제어 장치는 G 코드 프로그램 실행부터 모든 제어 축의 위치 루프 폐쇄까지 전체 모션 사이클을 관리합니다.
A02B 제품군 내의 0280 시리즈는 0i Model A 하드웨어 플랫폼의 1세대와 일치합니다. 이 세대는 Fanuc가 이전 Series 0 및 Series 15 아키텍처에서 컴팩트하고 통합된 0i 디자인으로 전환한 것을 도입했습니다. A02B-0280-B502를 기반으로 제작된 기계에는 Mazak, Mori Seiki, Makino, Okuma, Doosan을 포함한 빌더의 1990년대 후반부터 2000년대 초반까지의 머시닝 센터와 0i 플랫폼을 표준 CNC로 채택한 대만의 다양한 한국 기계 빌더가 포함됩니다.
주요 사양
매개변수
| 시리즈 | FANUC Series 0i Model A (0i-MA) |
|---|---|
| 기계 유형 | 머시닝 센터 / 밀링 |
| 제어 유형 | 통합 CNC 제어 장치 |
| 보간 | 선형, 원형 (표준) |
| PMC | 통합 프로그래머블 머신 컨트롤러 |
| I/O 인터페이스 | RS-232C, FANUC I/O 버스 |
| 호환 드라이브 | S-시리즈, 알파-시리즈 (초기 0i-A 세대) |
| 제품군 | A02B-0280 (Series 0i Model A) |
| 상태 | 신품 (잉여) / 리퍼비시 |
| Series 0i-MA — 0i 세대의 머시닝 센터 CNC | Fanuc 제품군 이름의 "0i"는 이전 Series 0 (0-MA, 0-MC, 0-TA)를 계승하고 현재도 생산 중인 최신 0i-D 및 0i-F 플랫폼으로 이어진 제어 세대를 나타냅니다. Model A 지정은 0i 시리즈 내의 첫 번째 하드웨어 세대를 나타내며, MA는 TA (선반) 또는 FA (트랜스퍼 머신)와 달리 머시닝 센터 변형을 지정합니다. |
PMC (프로그래머블 머신 컨트롤러)는 CNC 모션 제어와 별도로 툴 체인저 시퀀싱, 팔레트 클램핑, 냉각수 제어, 도어 인터록 등 기계의 I/O 로직을 처리합니다. 이는 두 개의 프로세서 아키텍처에서 기계 로직 처리가 CNC의 서보 제어 루프와 독립적으로 유지됩니다.
CNC 아키텍처 — 패널 뒤의 통합 제어

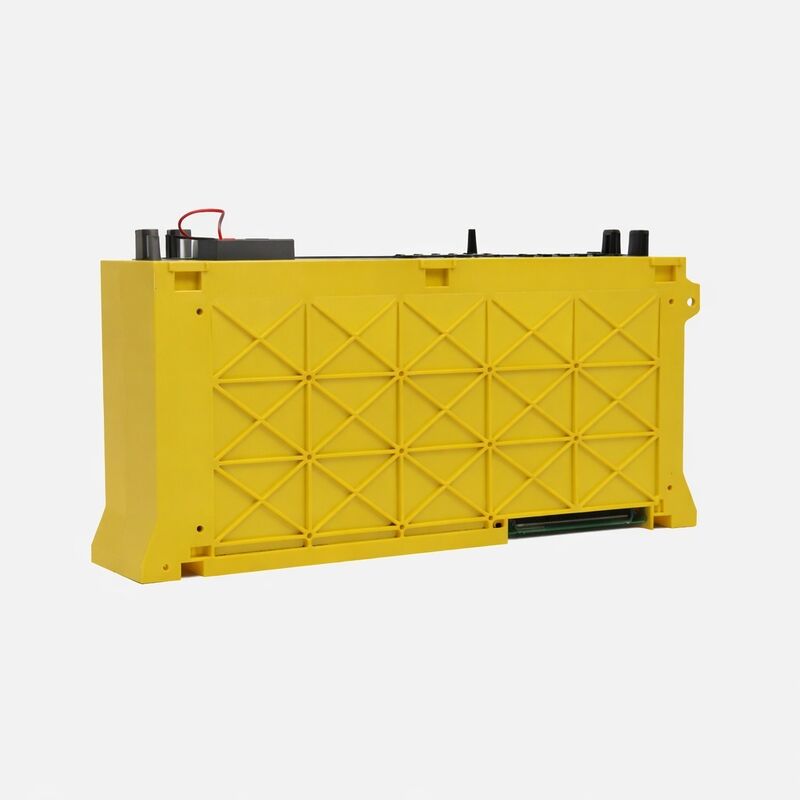

A02B-0280-B502는 작동자 디스플레이와 키보드 뒤에 장착되는 하드웨어 어셈블리인 백패널 장치입니다. Fanuc의 0i 아키텍처에서 이 장치에는 메인 CPU 보드, 축 서보 인터페이스, PMC 프로세서, 파트 프로그램 및 매개변수용 메모리, 통신 인터페이스가 포함됩니다.
이 모듈식 아키텍처 (디스플레이와 제어 하드웨어 분리)는 중요한 서비스 용이성 기능이었습니다. 디스플레이 또는 키보드 고장 시 전체 CNC 장치를 교체할 필요가 없었습니다.
실제로 장기간 사용된 기계에서 가장 고장이 잦은 부품은 제어 장치 내부의 전원 공급 장치이며, 그 다음으로 배터리 백업 RAM 데이터 손상 (백업 배터리 만료 시 매개변수 및 파트 프로그램 손실 유발), 그리고 LCD 디스플레이 열화입니다.
B502 제어 장치 자체는 깨끗한 캐비닛 환경에서 일반적으로 견고합니다.
RS-232C 및 프로그램 I/O — 기계 통신
RS-232C 직렬 통신은 A02B-0280-B502를 사용하는 기계에서 파트 프로그램 전송을 위한 표준 인터페이스였습니다. 프로그램은 RS-232C를 통해 PC, DNC 컨트롤러 또는 저장 장치에서 로드되고, MDI에서 편집되며, 제어 장치의 내부 메모리에서 실행됩니다.
생산 DNC 작동을 위해 RS-232C 통신이 필요한 환경의 기계의 경우, A02B-0280-B502의 인터페이스 구성은 DNC 시스템의 통신 매개변수와 일치해야 합니다.
자주 묻는 질문
Q1: A02B-0280-B502와 A02B-0280 제품군 내의 다른 B502 변형 간의 차이점은 무엇입니까?
B502는 특정 공장 구성입니다. 이 구성의 정확한 축 기능, 메모리 크기 및 옵션 세트는 B502 코드에 대한 Fanuc의 빌드 사양으로 정의됩니다. 고장난 장치를 교체할 때, 교체품은 동일한 A02B-0280 시리즈 접두사를 가지고 있음에도 불구하고 드롭인 호환이 되지 않을 수 있는 다른 B5xx 구성을 가지고 있으므로 유사한 접미사보다는 전체 부품 번호 (B502)와 일치해야 합니다.
Q2: 백업 배터리가 고장 나면 파트 프로그램과 매개변수에 어떤 일이 발생합니까?
A02B-0280-B502는 제어 장치가 꺼져 있을 때 파트 프로그램, 매개변수, 툴 오프셋 및 PMC 데이터를 저장하는 SRAM 메모리를 유지하기 위해 리튬 배터리를 사용합니다. 배터리 전압이 최소 임계값 아래로 떨어지면 CNC 패널에 경보가 표시됩니다 (일반적으로 BAT 경보 또는 LOW BATTERY 경고).
배터리가 교체 전에 완전히 방전되면, 배터리 백업 데이터가 모두 손실됩니다. 매개변수는 백업에서 다시 로드해야 하며, 파트 프로그램은 다시 입력하거나 다시 전송해야 합니다. 지속적인 생산 용도로 Series 0i 제어 장치를 사용하는 경우 연간 배터리 교체가 표준 유지 관리 관행입니다.
Q3: A02B-0280-B502는 알파 시리즈 서보 드라이브와 호환됩니까?
Series 0i Model A는 S 시리즈에서 알파 시리즈 서보 드라이브로 전환되는 기간 동안 설계되었습니다.
A02B-0280 플랫폼은 기계 빌더의 구성에 따라 S 시리즈 드라이브 (이전 설치에 사용됨)와 초기 알파 시리즈 서보 증폭기 모두를 지원합니다.
B502 장치에 구성된 특정 서보 인터페이스 유형이 지원하는 드라이브 세대를 결정합니다.
제어 장치를 교체할 때, 교체품은 기계의 기존 드라이브 시스템에서 사용되는 서보 인터페이스 유형과 일치해야 합니다. 기계 빌더의 문서 또는 기존 제어 장치의 내부 구성을 통해 이를 확인하십시오.
Q4: Series 0 및 Series 15 파트 프로그램은 수정 없이 0i-MA에서 실행할 수 있습니까?
대부분의 경우 그렇습니다. Fanuc는 0i 시리즈를 이전 Series 0 및 Series 15 파트 프로그램과의 프로그래밍 호환성을 유지하도록 설계했으며, 이는 기존 파트 프로그램 라이브러리가 있는 기계의 대규모 설치 기반을 고려할 때 주요 설계 요구 사항이었습니다.
선형, 원형 및 사이클 명령을 사용하는 표준 G 코드 프로그램은 수정 없이 실행됩니다. 0i에는 없는 Series 15의 일부 고급 기능은 약간의 조정이 필요할 수 있지만, 일반적인 머시닝 프로그램은 직접 전송됩니다.
이 호환성은 0i 출시 기간 동안 기계 업그레이드의 주요 판매 포인트였습니다.
Q5: 기계에서 A02B-0280-B502 제어 장치를 교체하는 데 무엇이 포함됩니까?
교체에는 다음이 포함됩니다:
(1) 전원 차단 전에 기존 제어 장치에서 모든 매개변수 데이터, PMC 래더, 파트 프로그램 및 툴 오프셋을 외부 장치로 백업;
(2) 백패널 마운트에서 기존 장치를 제거하고 서보 인터페이스 케이블, I/O 모듈 케이블, 작동자 패널 케이블 및 전원 공급 장치를 분리;
(3) 교체 장치를 설치하고 모든 케이블을 다시 연결;
(4) 백업된 모든 데이터를 교체 장치로 복원;
(5) 기계를 생산에 복귀시키기 전에 축 참조 위치, 서보 매개변수 및 PMC I/O 작동을 확인합니다. 이 프로세스에는 Fanuc 0i-A 매개변수 구조에 대한 숙련도가 필요합니다. 잘못된 매개변수 복원은 기계가 올바르게 작동하지 못하게 할 수 있습니다.
