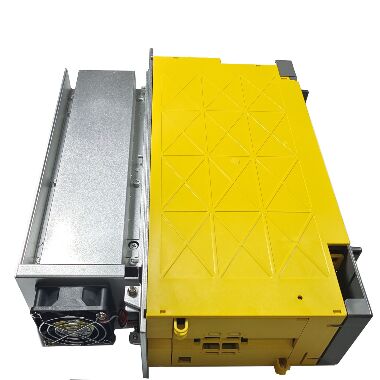

A06B-6200-H055 Fanuc 전원 공급 모듈 A06B6200H055 FANUC AO6B-62OO-HO55

FANUC A06B-6200-H055 | Alpha i aiPS-55 전원 공급 장치 모듈 — 200–240V AC 입력 / 283–339V DC 출력 / 회생

다축 Alpha i 드라이브 캐비닛을 위한 DC 버스 기반

A06B-6200-H055는 aiPS-55로, 모든 연결된 Alpha i 서보 앰프 모듈(αiSVM) 및 스핀들 앰프 모듈(αiSPM)에 동시에 공급되는 규제된 DC 버스를 생성하기 위해 3상 AC를 변환하는 대용량 Alpha i 전원 공급 장치 모듈입니다. 이는 단일 축 드라이브가 아니라 전체 드라이브 캐비닛의 공유 전원입니다.

200–240V AC 입력에서 283–339V DC 버스 출력으로, aiPS-55는 Alpha i 드라이브 모듈이 올바르게 작동하는 데 필요한 정확한 범위 내에서 규제된 버스 전압을 제공합니다. 283V 하한선은 최소 전원 전압(-10%)에서 완전한 모터 제어를 위한 충분한 DC 버스 헤드룸을 유지하며, 339V 상한선은 공칭 입력에서의 규제된 출력을 나타냅니다.

A06B-6200 시리즈는 이전 A06B-6087/6088 PSM 제품군에 대한 Alpha i 세대 대응 제품입니다. A06B-6087-H137 PSM-37이 200–230V AC 입력에서 283–325V로 43kW를 제공하는 반면, A06B-6200 시리즈의 aiPS-55는 Alpha i 세대의 더 넓은 200–240V AC 입력 범위로 더 높은 용량을 제공합니다.

주요 사양

회생 제어 — AC 전원으로 에너지 복귀

aiPS-55는 능동 회생 제어를 사용합니다. 모터 감속 중에는 운동 에너지가 모터에서 SVM 모듈을 통해 DC 버스로 다시 흐릅니다. aiPS-55의 회생 단계는 이 에너지를 제동 저항기에서 소산시키는 대신 AC 전원 공급 장치로 되돌립니다. 높은 관성 축 이동 및 빈번한 방향 반전이 있는 머시닝 센터의 경우, 에너지 회수는 운영 비용과 캐비닛의 열 부하를 모두 줄입니다.

PSM 선택 참고

A06B-6200 제품군은 여러 aiPS 출력 등급을 포함합니다. 특정 드라이브 구성에 대한 올바른 모듈을 선택하려면 연결된 모든 αiSVM 및 αiSPM 모듈의 결합된 연속 수요를 계산해야 합니다. — 피크 등급뿐만 아니라. 과소 평가된 aiPS는 지속적인 생산 부하에서 트립되며, 과대 평가는 기능적 이점 없이 비용을 낭비합니다.

자주 묻는 질문

Q1: 드라이브 캐비닛에서 A06B-6200-H055의 역할은 무엇입니까?

aiPS-55는 캐비닛의 모든 Alpha i 드라이브 모듈에 대한 공유 DC 버스 전원입니다. 이는 들어오는 3상 AC를 모든 연결된 αiSVM 서보 모듈 및 αiSPM 스핀들 모듈이 사용하는 규제된 DC 버스로 변환합니다. 이는 단일 축 드라이브가 아니라 전체 드라이브 캐비닛이 의존하는 전원 기반입니다.

Q2: A06B-6200-H055와 이전 A06B-6087/6088 PSM 제품군 간의 차이점은 무엇입니까?

A06B-6200 제품군은 Alpha i 세대로, 후기 i-시리즈 CNC 세대에 맞춰 설계되었으며 더 넓은 입력 전압 범위(200–240V AC)와 이에 상응하는 더 넓은 DC 버스 출력 범위(283–339V)를 수용합니다. A06B-6087/6088 시리즈는 더 좁은 200–230V AC 입력 범위와 283–325V DC 출력을 가진 이전 Alpha 세대입니다. 이들은 동일한 공유 버스 아키텍처 역할을 수행하지만 각자의 CNC 및 드라이브 세대에 맞춰져 있습니다.

Q3: aiPS-55는 무거운 회생 제동이 발생하지 않는 상태에서 버스 과전압 경보를 표시합니다. 이것은 무엇을 나타냅니까?

무거운 감속이 없는 정상 부하 상태에서의 버스 과전압은 PSM 내부의 능동 정류기 또는 회생 제어 단계의 결함을 나타냅니다. — 더 이상 버스를 올바르게 조절하지 못하는 IGBT 또는 제어 회로입니다. 재설정하고 작동을 계속하지 마십시오. — 제어되지 않은 버스 전압 상승은 연결된 SVM 및 SPM 모듈을 손상시킬 수 있습니다. PSM은 서비스 또는 교체가 필요합니다.

Q4: A06B-6200-H055를 교체하려면 CNC 매개변수 변경이 필요합니까?

아니요. PSM은 CNC 매개변수를 저장하지 않습니다. 물리적 교체 후 전원을 복구하고 축을 활성화하기 전에 연결된 드라이브 모듈에서 올바른 DC 버스 전압을 확인하십시오. 모든 전원 연결을 확인하고 CNC에서 드라이브 체인까지의 광섬유 또는 디지털 통신 링크가 생산 실행 전에 손상되지 않았는지 확인하십시오.

Q5: 특정 기계에 대한 올바른 aiPS 용량은 어떻게 선택합니까?

기계의 일반적인 듀티 사이클에서 연결된 모든 αiSVM 및 αiSPM 모듈의 연속 전류 수요를 합산합니다. 이 총계는 필요한 최소 PSM 등급을 결정합니다. aiPS-55는 동시 축 가속 중 결합된 피크 수요를 위한 헤드룸을 제공하지만, 연속 등급은 PSM이 지속적인 부하를 트립 없이 유지할 수 있는지 여부를 결정합니다. 과대 평가된 PSM은 안전하지만 불필요하며, 과소 평가된 PSM은 지속적인 부하에서 오류가 발생합니다.
